合成碳膜RV24YN20S旋转电位计结构设计

这款旋转式合成碳膜电位计，是电子控制回路中极为常用的可调信号调节元件，广泛应用在家用电器调速调光、工业控制设备参数微调、仪器仪表信号校准、音频设备音量调节、小型机电设备的转速与行程给定等场景中，能够通过旋转操作改变输出电阻值，进而实现对电压、电流信号的连续线性调节，为各类电控系统提供精准的人工参数输入接口。

从功能特性来看，该电位计属于1/2W功率等级的合成碳膜型产品，依靠碳膜层上滑动触点的位置变化实现电阻值的连续可调，具备调节手感顺滑、阻值变化线性度优异、转动阻尼适中、使用寿命较长的特点，适配绝大多数低压直流控制回路的调节需求，能够在常规工作环境下长期稳定输出连续变化的电信号，避免调节过程中出现信号跳变、接触不良等常见问题。

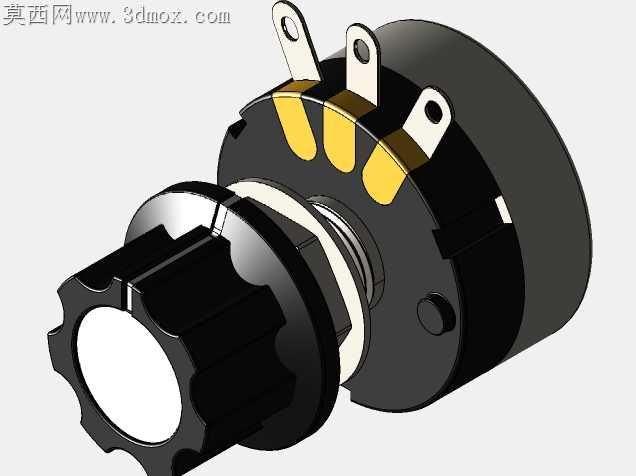

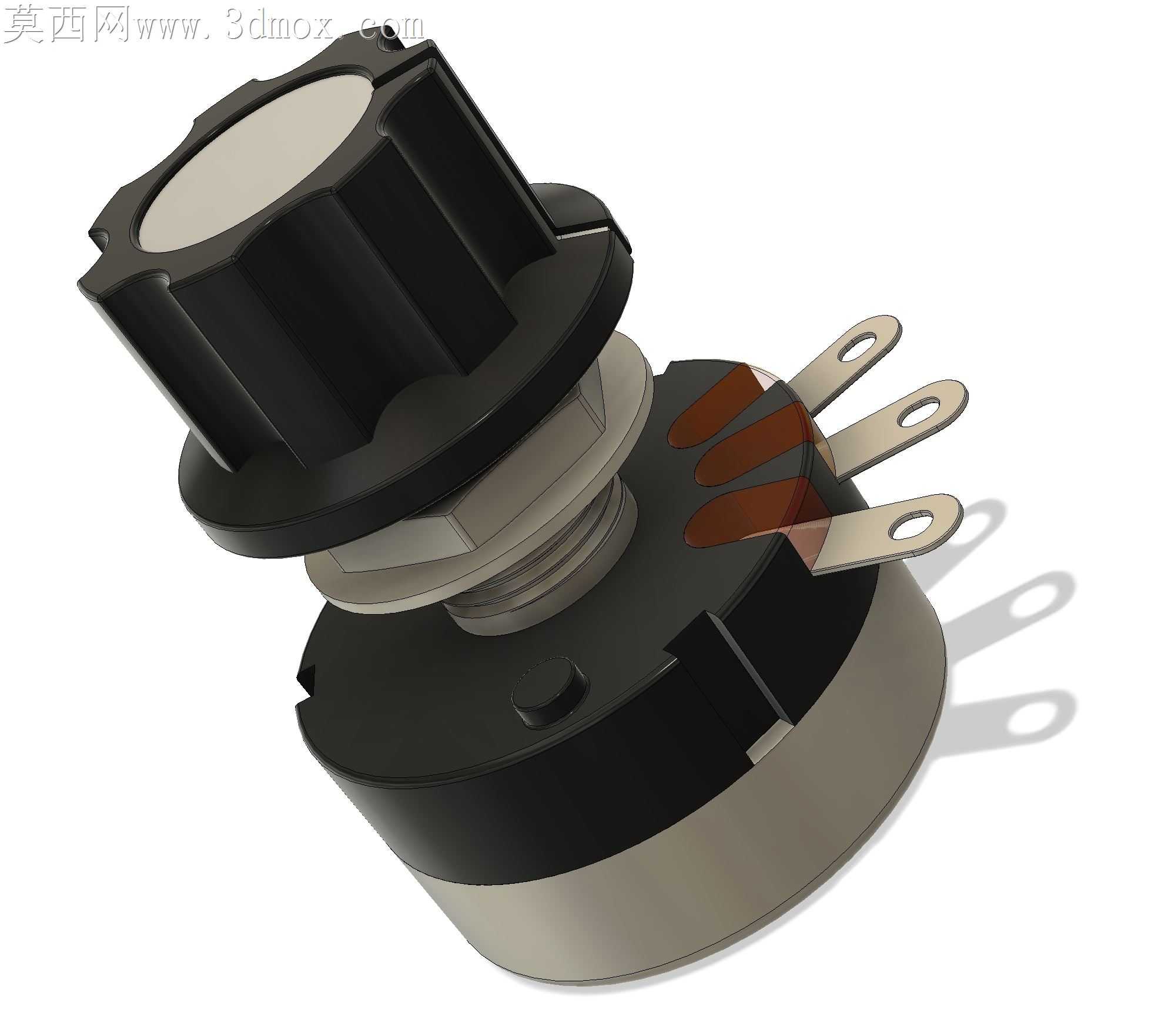

在设计思路上，这款电位计采用了分体同轴的结构布局：顶部为带防滑齿纹的旋钮部件，表面的凹凸齿纹能够增大手指操作时的摩擦力，即便操作人员戴薄型劳保手套也能精准完成调节操作，旋钮下方设置了限位挡边结构，既可以避免旋钮过度下压损伤内部碳膜片，也能在面板安装时起到轴向定位的作用；中部为带外螺纹的安装轴段，配套同规格的锁紧螺母，能够快速完成在设备面板、PCB支架上的固定安装，螺纹段的长度经过精准核算，适配常规厚度的设备面板安装需求，不会出现螺纹过长干涉内部元件、过短无法锁紧的问题；下部为电位计本体外壳，采用绝缘阻燃的工程塑料与金属基座结合的结构，既能够为内部碳膜片、滑动触点、弹性簧片提供可靠的防护，避免外界粉尘、潮气侵入内部影响接触可靠性，金属基座部分也能提升整体结构强度，同时辅助散热保障额定功率下的工作稳定性；侧面引出三个金属插片引脚，引脚间距符合通用PCB安装的孔位规范，既可以直接插装焊接在电路板上，也可以通过接插件连接导线，适配不同的装配工艺需求。

从安装边界与外形尺寸来看，该电位计本体直径为24mm，伸出的调节轴直径为6mm，配套旋钮的直径为16mm，安装螺纹规格为M9x0.75，配套锁紧螺母规格与螺纹匹配，引脚在本体轴向2.2mm位置引出，整体轴向长度经过紧凑化设计，不会占用过多的设备内部安装空间，在进行设备布局设计时，仅需要在面板位置预留对应直径的安装孔，在本体后方预留足够的引脚接线空间即可完成装配，安装完成后旋钮突出面板的高度符合常规人机操作的舒适范围，调节时的旋转角度符合通用电位计的行程规范，操作人员可以通过旋钮的旋转角度直观判断当前的调节档位，无需额外加装刻度标识即可完成粗略的参数设定。
