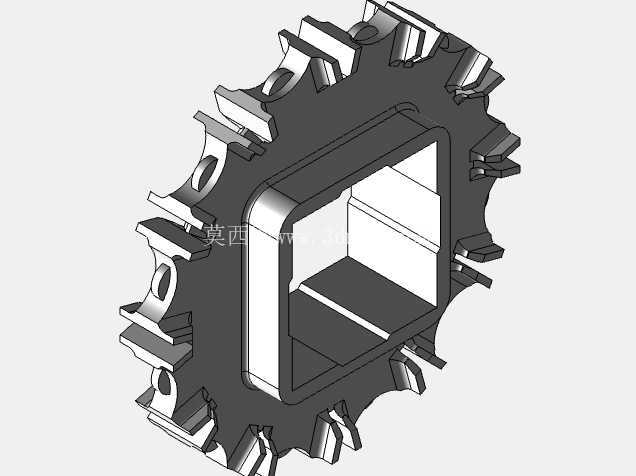

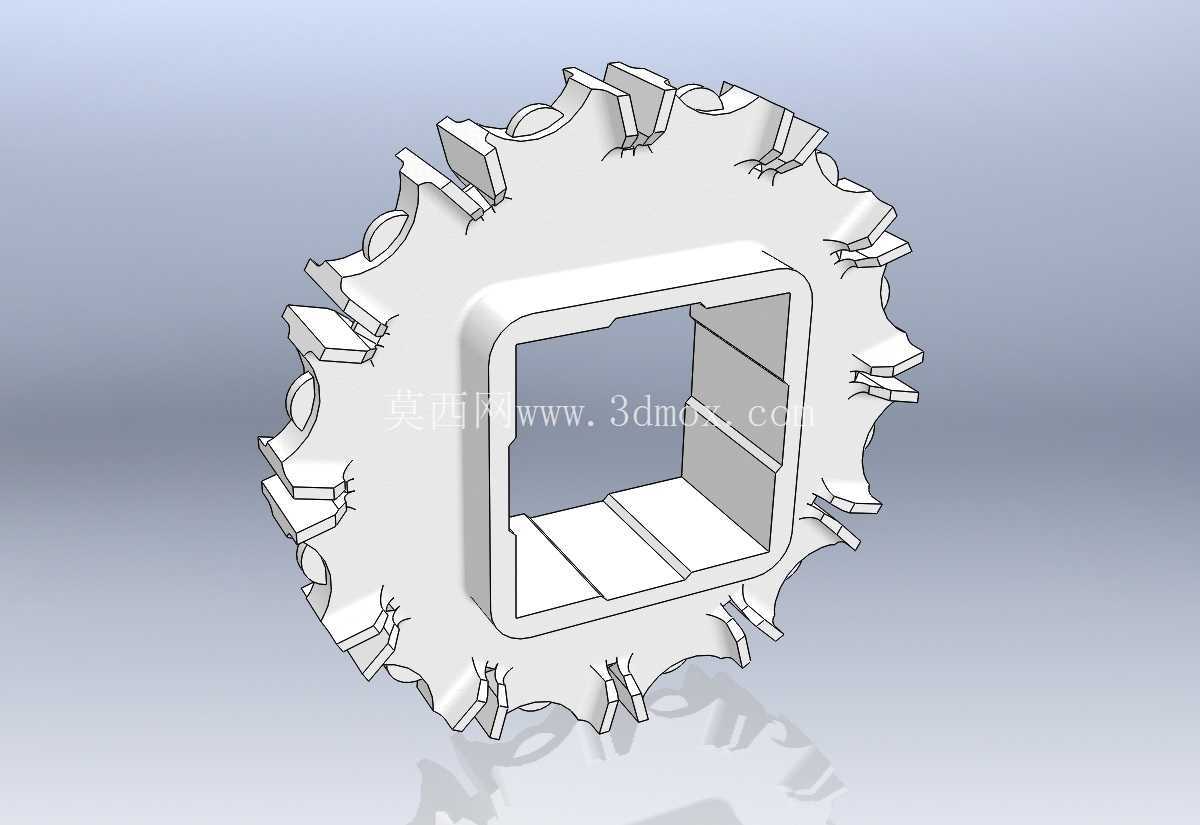

聚甲醛方孔40mm传动链轮结构设计

　　这款聚甲醛材质的方孔传动链轮，核心适配轻工输送、食品包装、小型自动化生产线的低速轻载传动场景，这类工况往往对传动件的自润滑性、噪音控制、耐腐蚀性有明确要求，金属链轮在这类场景下容易出现润滑维护频繁、运行噪音大、接触物料易锈蚀的问题，工程塑料材质的链轮刚好能填补这类应用缺口。从实际安装适配来看，中心40mm方孔的设计是为了直接配套对应截面的方轴使用，相比传统圆孔键连接的结构，方孔配合不需要额外加工键槽，装配时直接将轴穿入孔内即可传递扭矩，能避免键连接带来的应力集中问题，同时装配效率更高，在频繁拆换维护的生产线工位上，这种无键连接的结构能大幅减少停机维护的时间成本，方孔的尺寸公差需要严格控制在过渡配合区间，间隙过大会导致传动过程中产生冲击异响，过盈量过大则会造成装配困难，甚至在压装过程中导致聚甲醛材质的轮毂出现开裂。

　　齿形部分的设计完全匹配对应规格的输送链条，齿廓曲线采用了适配工程塑料材质的修正渐开线，相比金属链轮的齿形，齿顶部分做了微小的倒圆处理，能减少链条进入啮合时的刚性冲击，降低运行过程中的磨损速度，毕竟聚甲醛的硬度远低于钢材，合理的齿形修正能大幅延长零件的使用寿命，齿根部分的圆角也做了放大处理，避免应力集中导致的轮齿断裂，毕竟轻载传动场景下轮齿断裂的诱因大多是应力集中而非强度不足。整体轮体采用辐板式结构，轮毂部分做了加厚处理，方孔周边的加强筋直接延伸到轮缘内侧，既保证了扭矩传递过程中的结构刚性，又尽可能减少了材料用量，降低零件自身的转动惯量，在频繁启停的传动工位上，更低的转动惯量能减少驱动电机的启动负载，避免传动系统出现过载打滑的问题。

　　轮缘外侧的齿间凹槽深度经过精准计算，能保证链条滚子顺利进入和退出啮合，不会出现卡链、跳齿的问题，在实际生产线运行中，跳齿问题往往会导致输送节拍错乱，严重时还会损坏输送带上的工件，因此齿形的啮合精度是这类传动件设计的核心控制点。从安装边界来看，轮体的外径、齿宽都严格匹配对应链条的安装空间要求，不需要对现有生产线的传动机架做额外改造，就能直接替换原有磨损的金属链轮，替换后不需要额外添加润滑油，依靠聚甲醛材质自身的自润滑特性就能满足长期运行需求，尤其适合食品加工、医药包装这类对润滑油污染有严格限制的生产场景，不会因为润滑油滴落污染输送的产品。

　　在设计过程中还充分考虑了聚甲醛材质的成型特性，所有转角位置都设计了合理的脱模斜度和圆角，避免注塑成型过程中出现应力集中、缩痕等缺陷，零件的壁厚尽可能保持均匀，轮毂和轮缘的壁厚差控制在合理区间，防止成型后出现不均匀的收缩变形，保证方孔和齿形的尺寸精度。实际使用中，这类塑料链轮的运行噪音比同规格金属链轮低15分贝以上，能有效改善生产车间的噪音环境，同时耐水、耐弱酸碱腐蚀的特性，也让它能在潮湿、有轻微腐蚀的工况下长期使用，不会像钢制链轮那样容易出现锈蚀卡死的问题。
