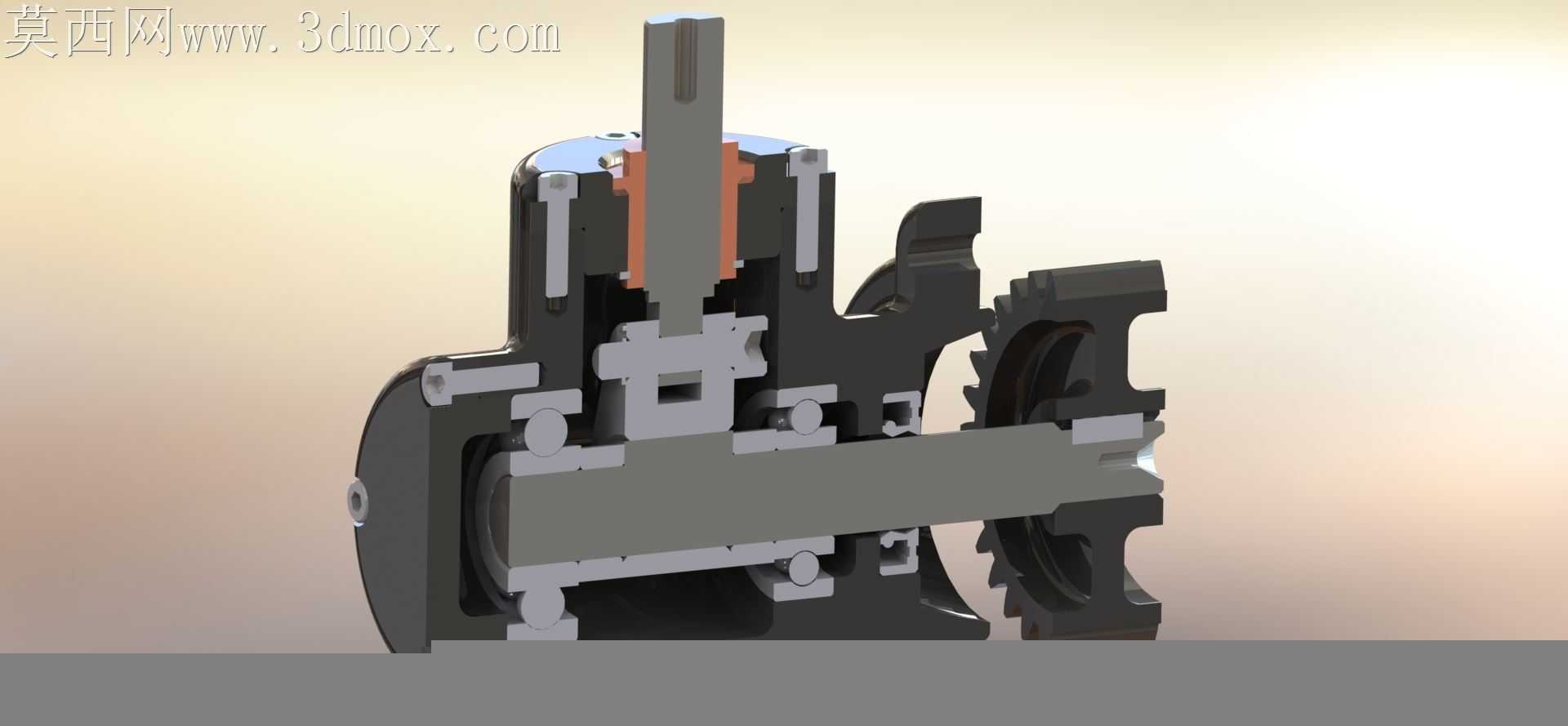

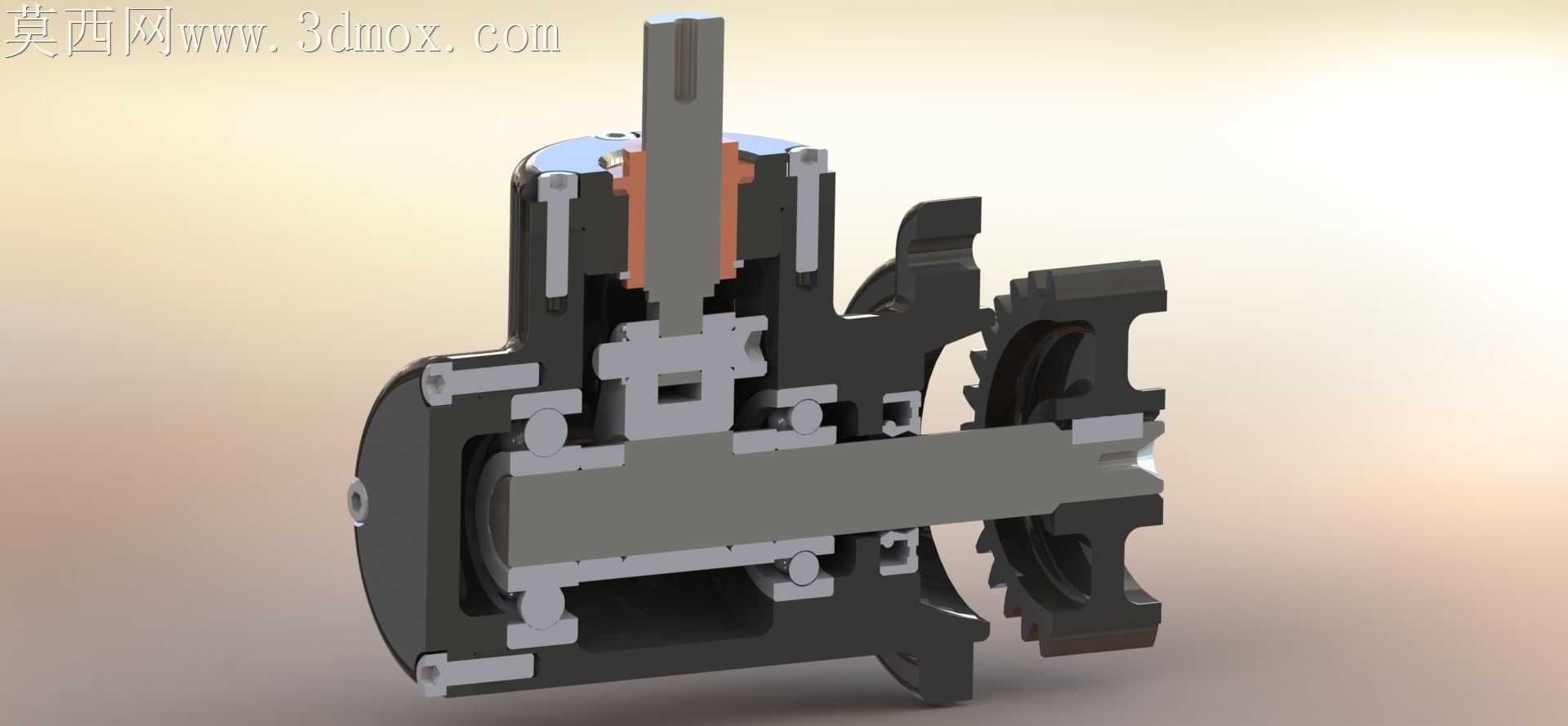

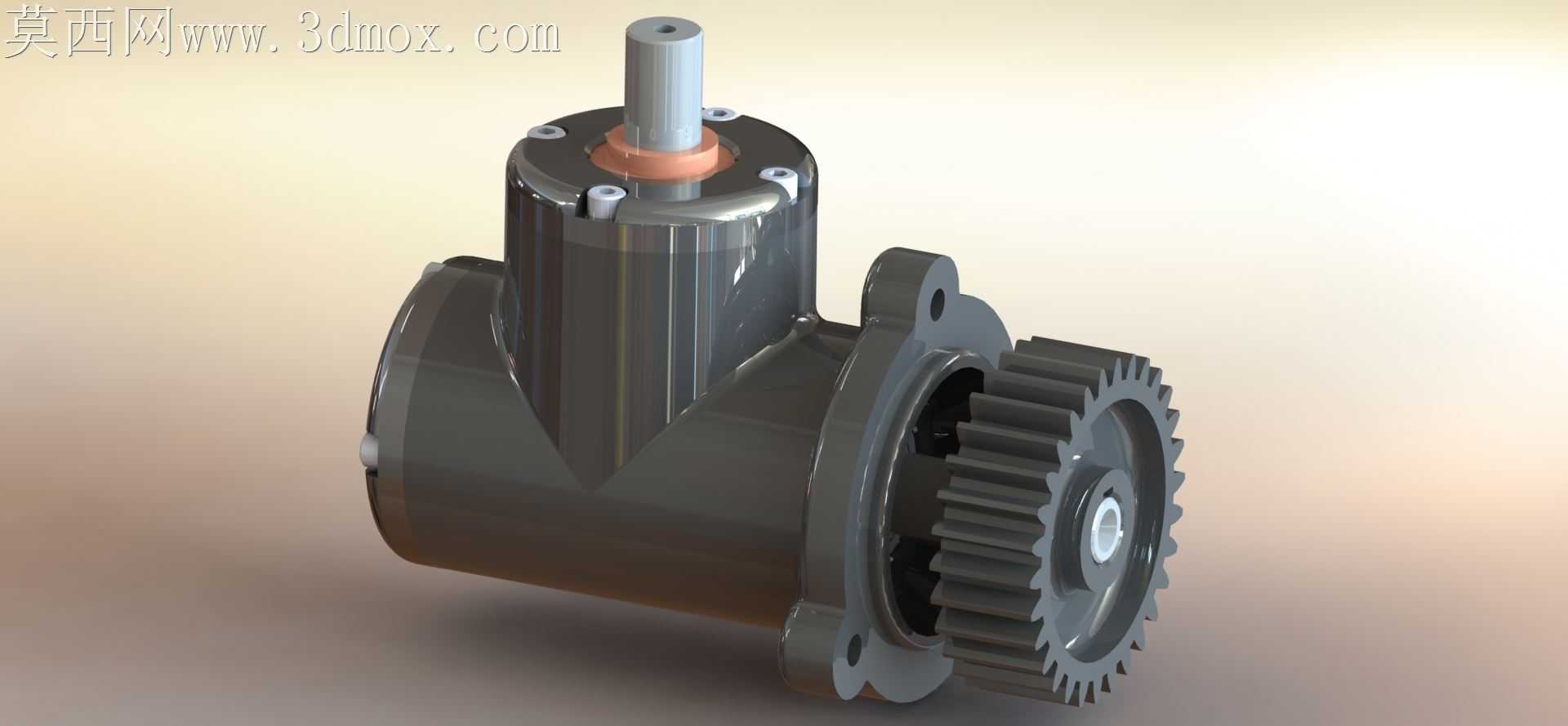

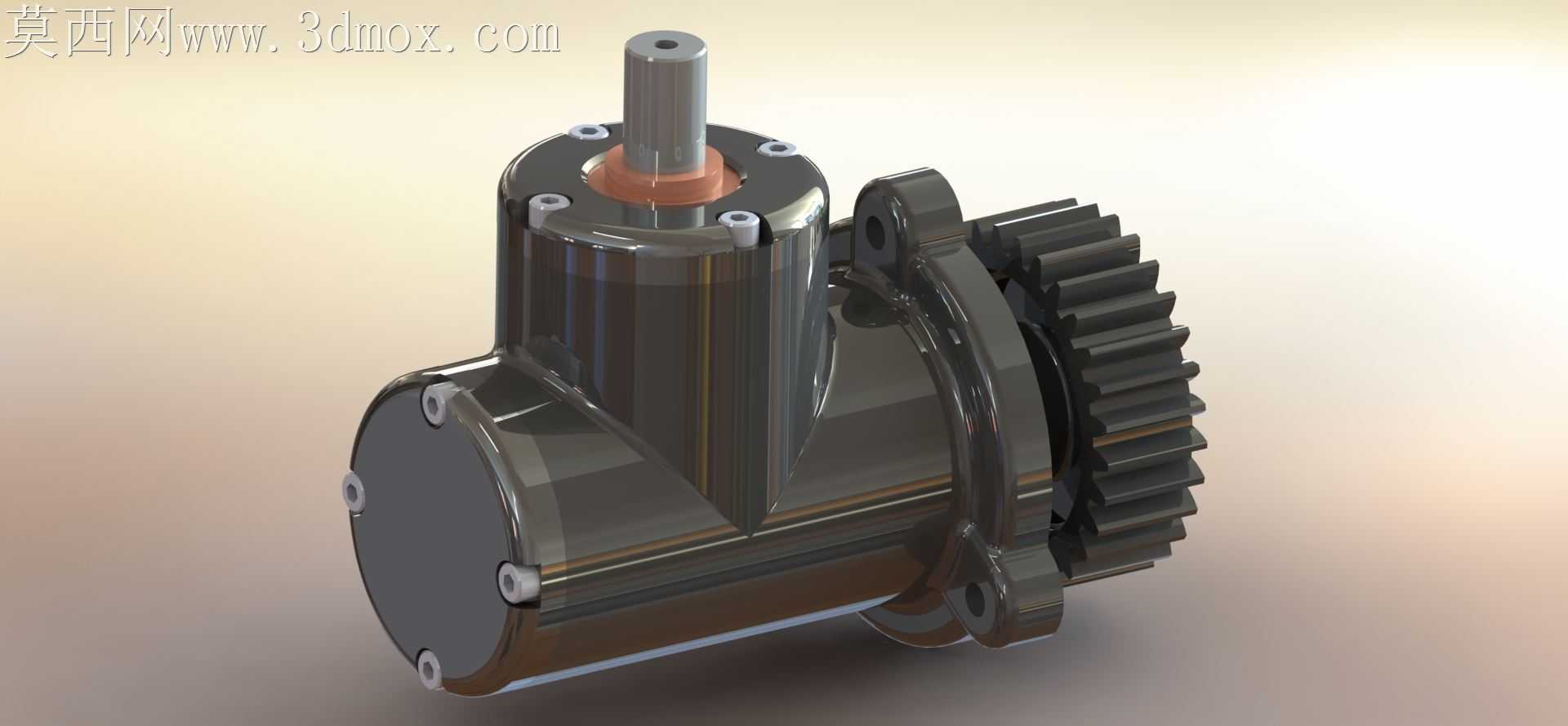

带侧装传动齿轮的高压齿轮泵结构

这款齿轮泵属于液压系统中的核心动力转换元件，主要应用在工程机械液压回路、小型农机润滑系统、工业设备静压传动单元、车用辅助液压供油场景中，依靠密闭工作腔内齿轮啮合形成的容积变化完成流体输送，可输送具备一定粘度的液压油、润滑油等介质，为下游液压执行元件提供稳定压力的介质供给，也可在润滑系统中完成强制供油循环，保障运动摩擦副表面持续形成油膜，降低部件磨损与工作温升。从功能特性来看，该结构采用外啮合齿轮作为核心工作副，输入端设置独立伸出轴用于对接动力源，侧部集成大直径传动齿轮，可适配齿轮啮合取力的安装场景，无需额外加装联轴器即可完成动力传递，有效压缩安装占用空间；泵体采用分体式密封结构，端盖通过周向均布的紧固件完成锁紧密封，配合端面密封件可实现高压工况下的无泄漏运行，进出油道采用流线型过渡设计，可降低介质流动过程中的湍流损失，提升容积效率，降低工作过程中的流体噪音。设计过程中优先考虑了安装适配性与运行可靠性，核心齿轮副采用参数匹配的变位齿轮设计，既保证啮合过程中无困油现象，降低运行振动与噪音，也控制了齿轮啮合的径向间隙与端面间隙，减少高压介质内泄漏，提升泵的容积效率；伸出轴位置设置多级密封结构，可阻挡外界粉尘、水汽进入泵腔内部，同时避免泵内介质沿轴向外漏，适配多粉尘、潮湿的户外作业工况。外形结构上，泵主体采用近似圆柱的紧凑布局，侧部传动齿轮的安装位置经过尺寸校核，保证齿轮啮合的中心距符合传动公差要求，安装法兰面设置定位止口与安装孔位，可直接对接安装基座，无需额外制作过渡转接件；整体安装边界充分考虑了狭小舱室的安装需求，各部件的外轮廓无突兀凸起，可在有限安装空间内完成布置，同时预留了足够的扳手操作空间，方便后期维护拆装。
