热过载继电器电气保护元件三维结构

在低压配电与电机控制回路的现场应用里，热过载继电器是不可缺少的末端保护元件，常与交流接触器配对安装在电机主回路的出线侧，承担电机过载、断相运行时的保护触发功能，避免电机因长时间过流发热导致绕组绝缘老化、烧毁。日常生产线的输送线驱动、小型机床主轴驱动、风机水泵类负载的控制柜内，都能见到这类元件的身影，它的动作特性直接决定了低压负载运行的可靠性，很多现场因热继选型或安装不当导致的电机烧损故障，都和元件本身的结构匹配度、安装边界把控不到位有直接关联。

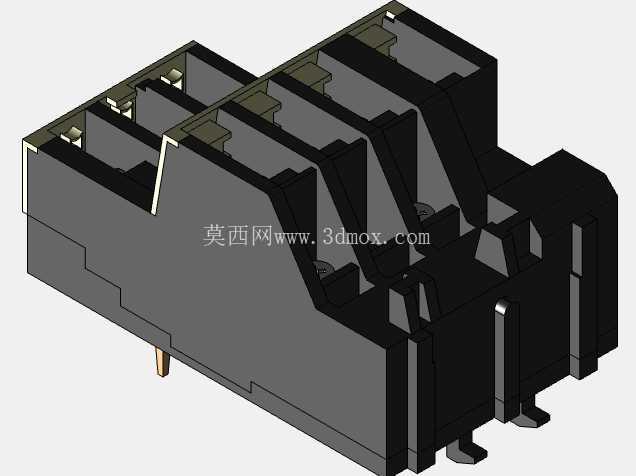

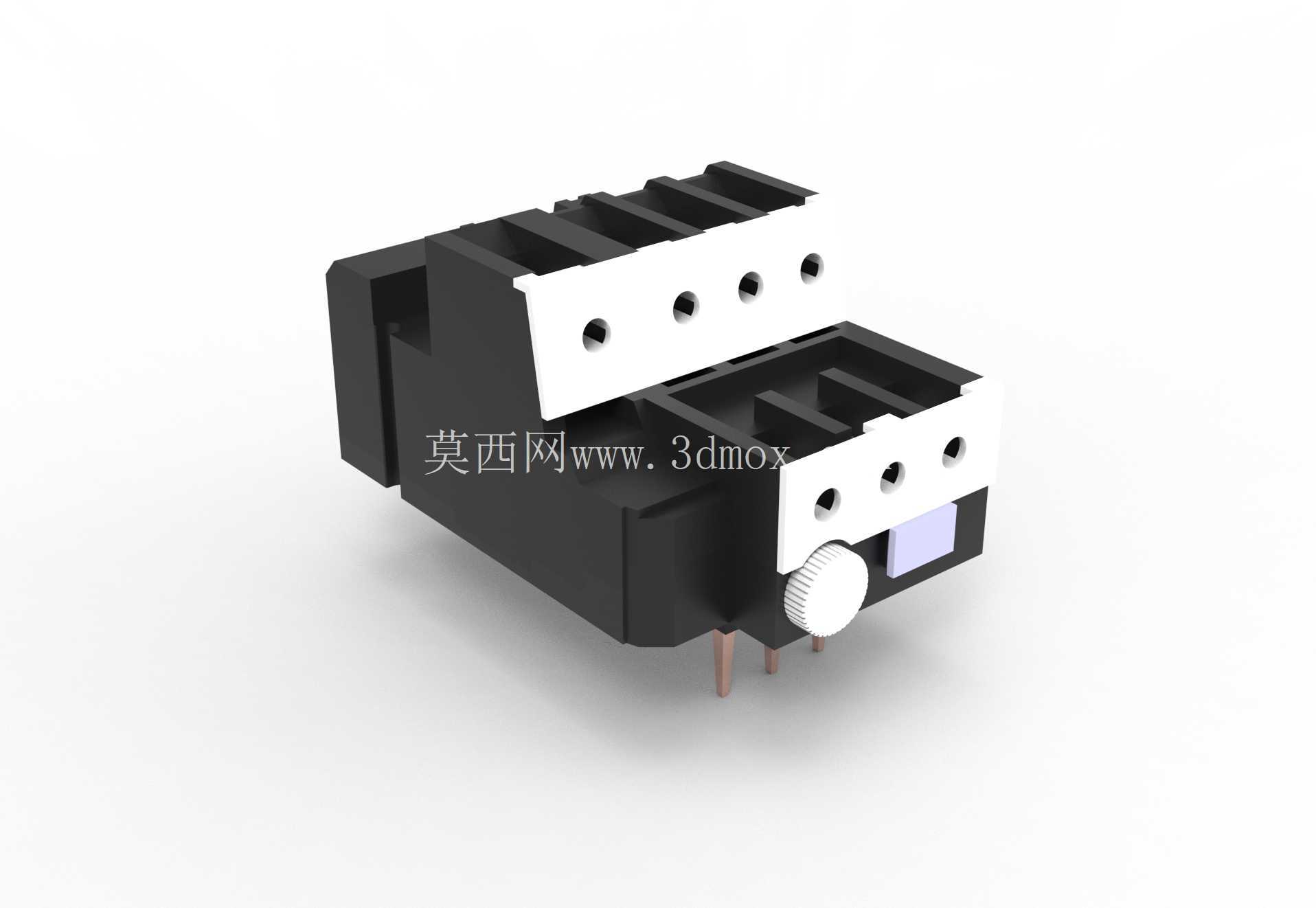

从结构设计逻辑来看，这款热过载继电器采用主回路插接式的接线结构，上部的三组主接线端子对应三相主回路的进线，端子处预留的安装孔位适配常规的接线端子排压接尺寸，端子间距符合低压电器的安全爬电距离要求，避免相间短路风险。下部的出线端采用直插式引脚设计，可直接插接在对应规格交流接触器的主回路出线端，无需额外的过渡接线排，既缩减了柜内的安装空间，也减少了接线节点带来的接触电阻发热隐患。元件侧面设置的整定电流调节旋钮，采用防滑齿纹结构，旋钮的调节行程对应不同的电流整定区间，现场调试时可通过一字螺丝刀或直接手动旋转旋钮，匹配被保护负载的额定电流值，旋钮旁设置的状态指示窗口，可直观显示热继的动作脱扣状态，方便运维人员快速排查回路故障。

建模过程中，对热元件的双金属片触发机构做了等比例的结构还原，虽然外部不可见，但内部的脱扣推杆、辅助触点触发结构的位置关系完全按照实物的动作逻辑搭建，可用于模拟热继脱扣时的触点动作行程，方便电气设计人员做控制柜的动作逻辑验证。外形尺寸方面，这款热继的整体宽度适配常规模数化安装的尺寸要求，安装卡扣的位置与同电流等级的交流接触器完全匹配，安装后整体突出安装面的高度控制在合理范围内，不会与柜内的走线槽、相邻安装的其他低压元件产生干涉。主回路接线端子的接线空间可容纳最大6平方毫米的多股铜芯线，满足小功率三相电机的接线载流需求，端子处的压线螺丝位置做了下沉式设计，避免压线后螺丝突出带来的安全隐患。

从实际选型适配的角度，这款结构的热过载继电器主要适配额定电流0.1A到25A区间的低压负载，可覆盖0.05kW到11kW左右的三相异步电机保护需求，辅助触点为一常开一常闭结构，常闭触点串入接触器的线圈控制回路，过载时直接切断接触器线圈供电，常开触点可接入PLC的数字量输入模块，用于上传过载故障信号，方便上位机做故障报警记录。元件外壳采用阻燃级的热固性塑料材质，建模时对外壳的散热筋结构做了细节还原，外壳侧面的多道横向散热筋可增大散热面积，保证热元件在正常工作时的热量能够及时散出，避免环境温度过高导致的热继误动作。底部的安装卡扣采用弹性结构，既可以卡扣式安装在标准35mmDIN导轨上，也可以通过螺丝孔位做螺丝固定式安装，适配不同的柜内安装场景，安装卡扣的解锁按键设置在元件正面下方，拆卸时只需用一字螺丝刀撬动解锁键即可将元件从导轨或接触器上取下，无需拆除周边接线，提升现场运维的效率。

在做控制柜三维布线设计时，这款热继的模型可直接导入装配体，与对应型号的接触器完成装配配合，提前验证主回路走线的弯曲半径、接线端子的操作空间，避免实际装配时出现接线工具无法操作、线缆与周边元件干涉的问题。模型的安装定位基准与实物完全一致，可用于生成准确的安装开孔图、柜内元件布置图，减少现场安装的整改工作量。
