内六角盘头BHC螺钉标准件参数化模型

在各类机械装配场景中，盘头内六角螺钉是应用覆盖度极高的一类紧固件，从消费电子外壳组装、小型机电设备壳体拼接，到工业自动化模组的板件连接、压铸模具的附属配件固定，都能见到这类零件的身影。这类螺钉的盘头设计可以在被连接件表面形成更大的承压接触面积，相比沉头螺钉不需要在安装面加工沉孔，适配那些无法加工沉孔、或是需要保留安装面完整平面度的薄板类零件连接场景；内六角驱动的结构则可以在螺钉头部外径受限的情况下，提供比十字槽、一字槽更大的扭矩传递能力，装配时不容易出现滑牙问题，也能适配空间狭窄的装配工位，使用L型内六角扳手或者电动内六角批头就能完成锁紧操作。

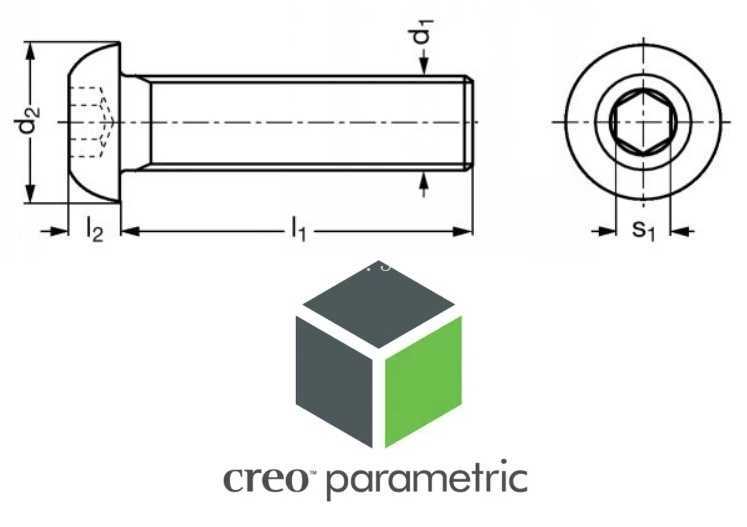

从结构设计逻辑来看，这款BHC螺钉的参数化模型完全遵循ISO 7380-1标准的尺寸规范，头部采用圆弧过渡的盘形结构，头部直径d2的尺寸公差严格匹配标准要求，保证装配时头部不会超出预设的安装边界，也不会因为头部直径过小导致承压面压强过大压伤被连接件表面。杆部长度l1覆盖标准内的全系列规格，建模时将公称长度作为可变参数，可直接通过参数调整生成不同长度的螺钉实例，不需要重复绘制基础轮廓；头部下方的导向段长度l2做了精准的尺寸约束，装配时可以先通过这段光杆导入被连接件的安装孔，完成螺纹的对中导向，避免螺纹牙型刮伤安装孔内壁，也能减少斜向锁附导致的螺纹咬死问题。头部的内六角对边尺寸s1严格对应标准公差，保证通用内六角工具可以完全适配，不会出现工具卡滞或者间隙过大导致的拧圆角问题；头部顶面的内六角深度也做了合理设计，既保证足够的扭矩传递接触长度，也不会因为深度过深导致头部壁厚不足，锁紧时出现头部开裂的失效问题。

建模过程中，对所有工艺相关的结构都做了还原：头部与杆部的衔接位置做了标准要求的圆角过渡，避免热处理或者锁紧受力时出现应力集中导致的断裂风险；螺纹段采用标准机械螺纹牙型，牙距、牙型角都匹配对应公称直径的粗牙螺纹规范，螺纹收尾位置的退刀结构也做了符合量产加工工艺的处理，和实际车削加工出来的螺钉结构完全一致。这类参数化模型在结构设计工作中可以大幅提升效率，设计人员不需要每次重复绘制螺钉模型，只需要调用参数化模板，输入需要的公称直径、螺杆长度参数，就能生成符合标准的三维实例，直接装入装配体中完成干涉检查、安装空间校验：可以提前验证螺钉长度是否合适，会不会出现锁穿薄板、或是螺纹啮合长度不足的问题；也能检查头部周边是否有结构干涉，确认装配时内六角工具是否有足够的操作空间，避免实际加工组装时才发现螺钉选型错误、空间不足的问题。在压铸模具的附属结构装配中，这类螺钉常用来固定行程开关支架、冷却管路管夹、模具标识牌等附件，因为模具周边装配空间紧凑，盘头内六角螺钉的小尺寸驱动结构优势非常明显，不需要太大的操作空间就能完成锁紧，盘头的大承压面也能在压铸生产的振动环境下保持足够的锁紧力，不容易出现松动移位的问题。在3C产品的结构组装中，这类螺钉也常用来固定内部的PCB板、塑胶支架，盘头结构不会刮伤内部的线材或者元器件表面，内六角驱动的方式也适合自动化产线的电动批头锁紧，能保证每颗螺钉的锁紧扭矩一致，提升装配良率。
