多通路法兰连接锥形腔体机械构件

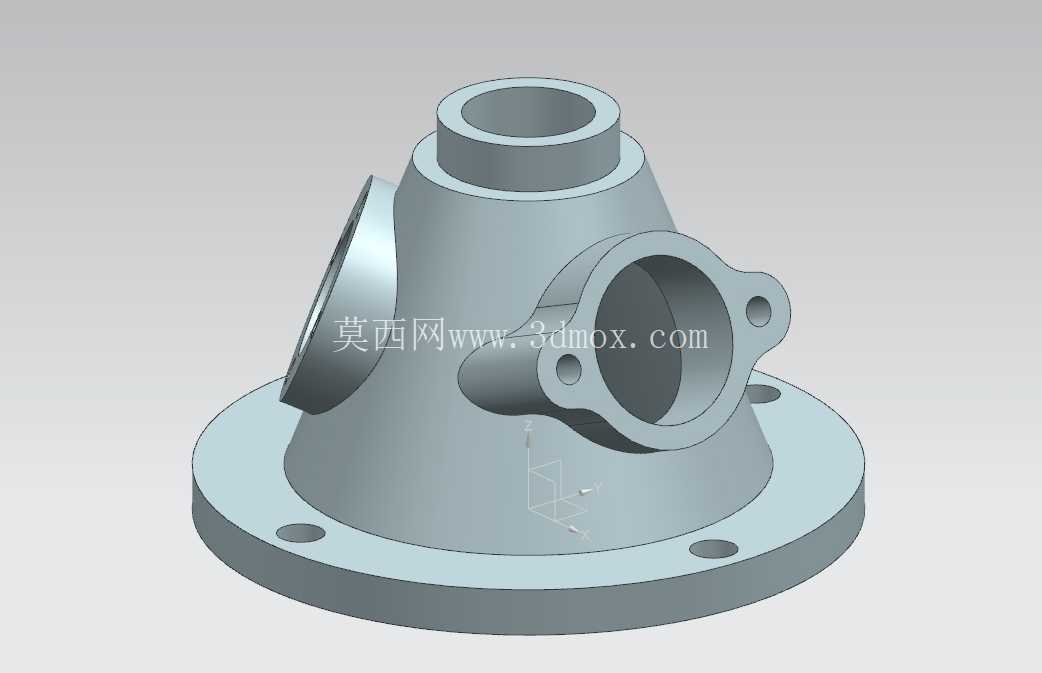

　　这类带法兰底座的锥形多通腔体构件，常见于流体输送系统的管路汇流节点，在小型液压站、气动控制回路、低压润滑系统里都能见到它的应用场景，主要作用是实现不同方向管路的汇流、分流或者介质转向，同时通过底部法兰完成整体在设备安装面的固定，避免管路运行过程中因介质压力波动产生振动移位。从结构设计来看，底部采用带均布安装孔的圆形法兰盘，安装孔的位置度公差在建模时需要严格控制，要匹配安装基座上的螺栓孔位，保证安装时螺栓能顺利穿入，法兰盘的厚度需要根据腔体的额定工作压力做核算，避免受压后出现形变导致密封面失效。

　　主体采用上窄下宽的锥形过渡结构，这种设计相比直筒式腔体，能有效降低介质在腔体内流动时的局部阻力，减少介质转向过程中的紊流产生，同时锥形结构的刚性更好，在同等壁厚条件下能承受更高的内部压力，也能降低整体的材料用量。腔体上分布的三个接口分别朝向不同方向，顶部的轴向接口用于连接垂直方向的管路，侧面两个不同角度的接口分别对接不同走向的分支管路，其中带双耳安装凸台的侧接口，是为了对接带法兰的硬管或者带安装固定结构的阀件，凸台上的两个小孔用于安装连接螺栓，接口的内径尺寸需要和对接管路的通径保持一致，避免通径突变造成的介质压损。

　　设计这类构件的时候，首先要确定各个接口的通径、朝向角度以及安装法兰的孔位参数，先绘制底部法兰的草图，拉伸生成法兰基体后，再通过旋转特征生成锥形的腔体主体，之后在对应角度的基准面上绘制各个侧接口的轮廓，通过拉伸、布尔运算完成接口结构的创建，最后对所有的棱边做圆角处理，避免应力集中，尤其是腔体内部的转角位置，圆角过渡能减少介质流动的死区，也能避免压铸成型时出现应力开裂的问题。安装边界方面，底部法兰的外径决定了构件在安装面上的最小占用空间，各个侧接口向外延伸的长度需要提前核算，保证安装后和周边的管路、设备构件不会产生干涉，侧接口凸台的端面要和对接管路的密封面保持平行，保证连接后的密封性能。

　　这类构件如果采用压铸工艺生产，建模时还要考虑拔模斜度，所有沿开模方向的侧壁都要设置合理的拔模角度，避免脱模时出现拉伤，腔体的壁厚要尽量保持均匀，避免壁厚差异过大导致压铸成型后出现缩孔、变形等缺陷，各个接口的端面要预留后续机加工的余量，保证接口的尺寸精度和表面粗糙度满足密封要求。在实际设备装配中，这类构件通常安装在设备的机架安装板上，底部法兰和安装板之间会加装密封垫片，通过螺栓锁紧后实现底部的固定密封，各个侧接口根据功能需求分别连接进液管、出液管、测压接头或者控制阀件，介质进入腔体后通过不同的接口分配到对应的管路中，完成介质的分流或者汇流功能，部分工况下还会在其中一个接口上安装压力传感器，实时监测腔体内的介质压力，保证系统运行在额定压力范围内。建模过程中需要重点校验各个接口的轴线角度，避免角度偏差导致后续管路装配时出现错位，法兰上安装孔的中心距要严格按照安装基座的尺寸设计，孔的直径要比配套螺栓大一定的间隙，补偿安装时的位置误差，腔体内部的流道要做顺滑过渡，不能有突兀的台阶或者尖角，减少介质流动时的阻力，同时也避免杂质在尖角位置沉积造成流道堵塞。
