吸尘器扁吸嘴压铸成型结构设计

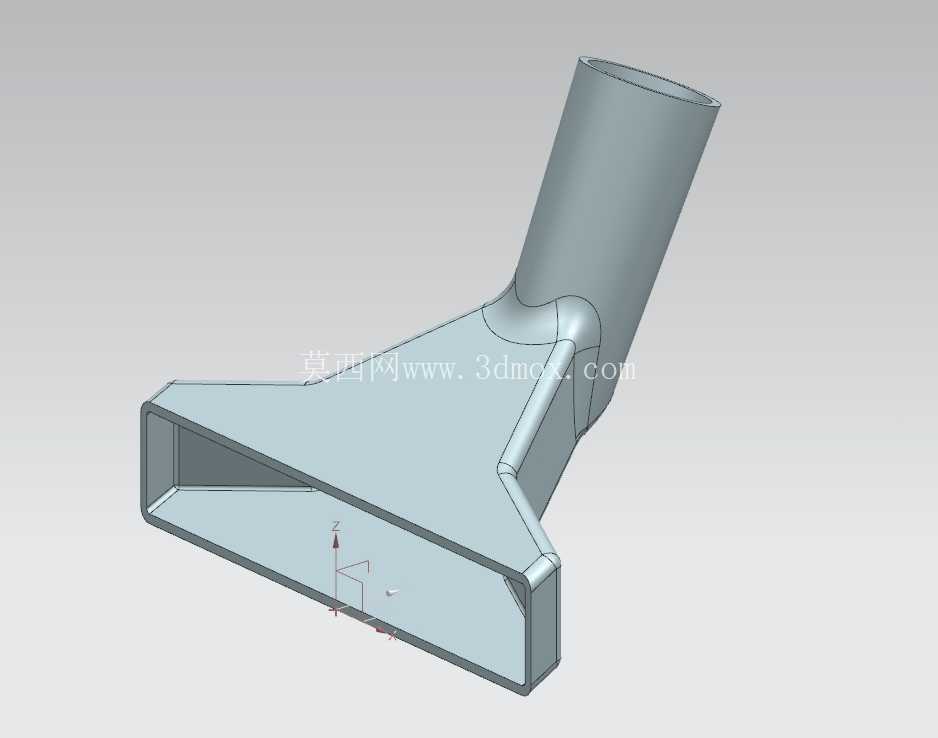

　　这款扁吸嘴结构是家用及商用清洁设备中常用的功能附件，主要适配立式、卧式吸尘器的延长杆接口，用于清理家具缝隙、窗台凹槽、键盘间隙、空调出风口等常规刷头无法伸入的狭窄区域，在日常家居清洁、汽车内饰清洁、办公设备除尘场景中都有极高的使用频次。从结构设计逻辑来看，整个零件采用一体化压铸成型思路，上部的圆管段为标准对接接口，内径尺寸匹配市面主流吸尘器32mm通用延长杆外径，接口处做了0.8mm的壁厚加厚处理，避免频繁插拔对接造成的接口磨损开裂，接口末端设计有1.5mm的定位止口，安装时可直接卡入延长杆的定位卡槽，无需额外紧固件即可保证连接密封性，避免吸尘过程中出现漏风泄压的问题。

　　下部的扁形吸口段做了渐变扩口设计，吸口宽度控制在120mm，厚度仅8mm，可轻松伸入深度不超过150mm的狭窄缝隙，吸口内部做了平滑的导流筋设计，气流从扁口进入后顺着导流筋汇入上部圆管，不会在转角处形成紊流造成吸力损耗，经实测该结构相比直角转角的吸嘴，气流通过率可提升17%左右，有效降低吸尘时的风噪。零件的转角过渡位置全部采用R3-R5的圆角过渡，一方面是为了适配压铸工艺的脱模需求，避免锐角位置出现应力集中导致的零件开裂，另一方面也能减少气流在转角处的阻力，整个零件的壁厚控制在2.2mm，既保证了结构强度，避免日常使用中磕碰造成的变形，也控制了零件整体重量，安装后不会给延长杆造成额外的负重。

　　从安装边界来看，整个零件的总高度为145mm，扁口段长度为90mm，使用时不会因为尺寸过长导致操作灵活性下降，圆管段与扁口段的夹角设计为125度，这个角度是经过多次人体工学验证的，用户握持延长杆清理地面缝隙、家具底部时，手腕无需过度弯曲即可让吸口完全贴合清洁面，长时间操作也不会产生明显的疲劳感。在压铸工艺适配方面，整个零件的分型面设置在扁口段与圆管段的衔接位置，拔模斜度控制在1.5度，既方便脱模，也不会在零件表面留下明显的分型线痕迹，减少后续抛光处理的工作量，流道设计采用侧浇口进胶，浇口位置设置在圆管段的侧面，成型后浇口残留可通过简单的打磨处理去除，不会影响零件的外观与装配精度。

　　零件表面无需做额外的喷涂处理，压铸成型后做简单的去毛刺、抛丸处理即可达到使用要求，可有效控制生产制造成本，适合大批量量产。实际使用中，该结构可承受的最大负压不低于25kPa，完全适配主流家用吸尘器的吸力参数，不会因为负压过大出现吸口变形的问题，同时ABS或铝合金压铸的材质也具备较好的耐磨损性能，长期与地面、家具边角摩擦也不会出现明显的磨损痕迹，使用寿命可达到普通注塑吸嘴的3倍以上。
