直角转向安装式弯头导流连接构件

　　在流体输送管路的空间转向布局场景中，这类直角弯头导流构件是解决管路垂直转向、同时兼顾安装面固定需求的常用结构件，尤其常见于需要将管路沿垂直安装面做90度转向引出的工况，比如小型液压站的阀块外接管路、气动控制回路的壁面走线引出、小型设备内部的冷却介质管路转向位置，相比标准外购弯头，这类带集成安装法兰的构件不需要额外配置管夹固定，直接通过法兰上的安装孔锁附在设备壁板或安装立面上，能大幅减少管路布置的零散零件数量，提升管路布局的整洁度与安装可靠性。

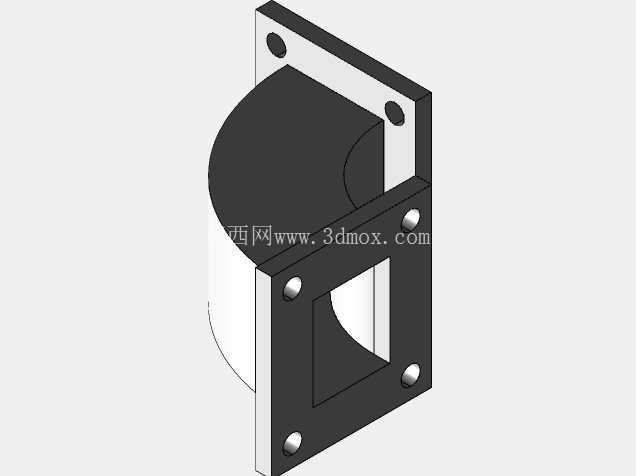

　　从结构设计逻辑来看，这个构件采用了分体组合式的结构思路，主体的弧形导流段负责实现介质的90度转向，两端分别对接不同走向的管路接口，其中一端集成了带安装孔的方形法兰板，法兰板上预留了四个对称布置的沉头安装孔，安装时可以直接从外侧穿入螺栓锁附在安装面板上，不需要在面板背面预留操作空间，适配设备外壁、舱板这类只能单侧操作的安装场景；另一端则设计了带四个螺栓锁紧位的对接法兰，用来和下游的管路或功能部件做刚性连接，两个法兰面的平面度在设计时需要控制在合理公差范围内，避免锁紧后出现密封面渗漏的问题。

　　导流内腔的圆弧过渡是这类构件设计的核心要点，转弯位置的曲率半径不能过小，否则会造成介质流经时的局部阻力骤升，对于带微小固体颗粒的介质输送场景，过小的转弯半径还会造成颗粒在转弯处淤积，长期运行后堵塞管路，因此内腔的圆弧面需要做顺滑过渡，不能出现加工台阶或锐角棱边，同时弧形段的壁厚要保持均匀，避免压铸成型时出现局部缩孔、壁厚差过大导致的应力集中问题。从安装边界来看，安装侧的方形法兰板尺寸需要匹配安装面板的预留开孔，法兰板上的两个定位孔可以在安装时先穿入定位销做预固定，再锁紧其余螺栓，降低安装时的对位难度；对接侧的方形法兰四个锁紧孔采用对称布置，不管是对接金属硬管还是带法兰的软管接头，都能保证锁紧力均匀分布在密封面上，不会出现单侧压紧力不足导致的渗漏。

　　在实际选型适配时，需要重点核对构件的通径尺寸与对接管路的通径匹配度，避免通径突变造成的流道截面变化，同时要确认安装法兰的孔位间距与安装面板上的预留孔位一致，对接法兰的孔位布局要和下游连接件的孔位匹配，避免出现安装干涉。这类构件采用压铸工艺成型时，要注意弧形导流段的拔模方向设计，避免出现倒扣结构导致脱模困难，两个法兰面与导流主体的连接位置要做合理的圆角过渡，减少应力集中，同时压铸模具的浇口位置要选在不影响密封面和安装面的位置，避免浇口残留影响后续的安装平面度与密封性能。在管路系统的振动工况下，这类带集成安装法兰的弯头相比普通螺纹弯头，能将管路的载荷直接传递到安装面板上，避免管路接头位置长期受振动载荷出现松动渗漏，尤其适合有持续振动的设备管路布局场景，比如小型空压机的排气管路、设备冷却系统的循环水管路，都可以采用这类构件来提升管路连接的长期可靠性。
