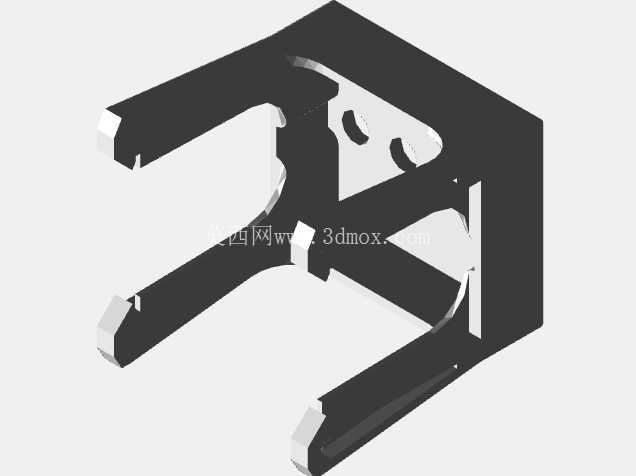

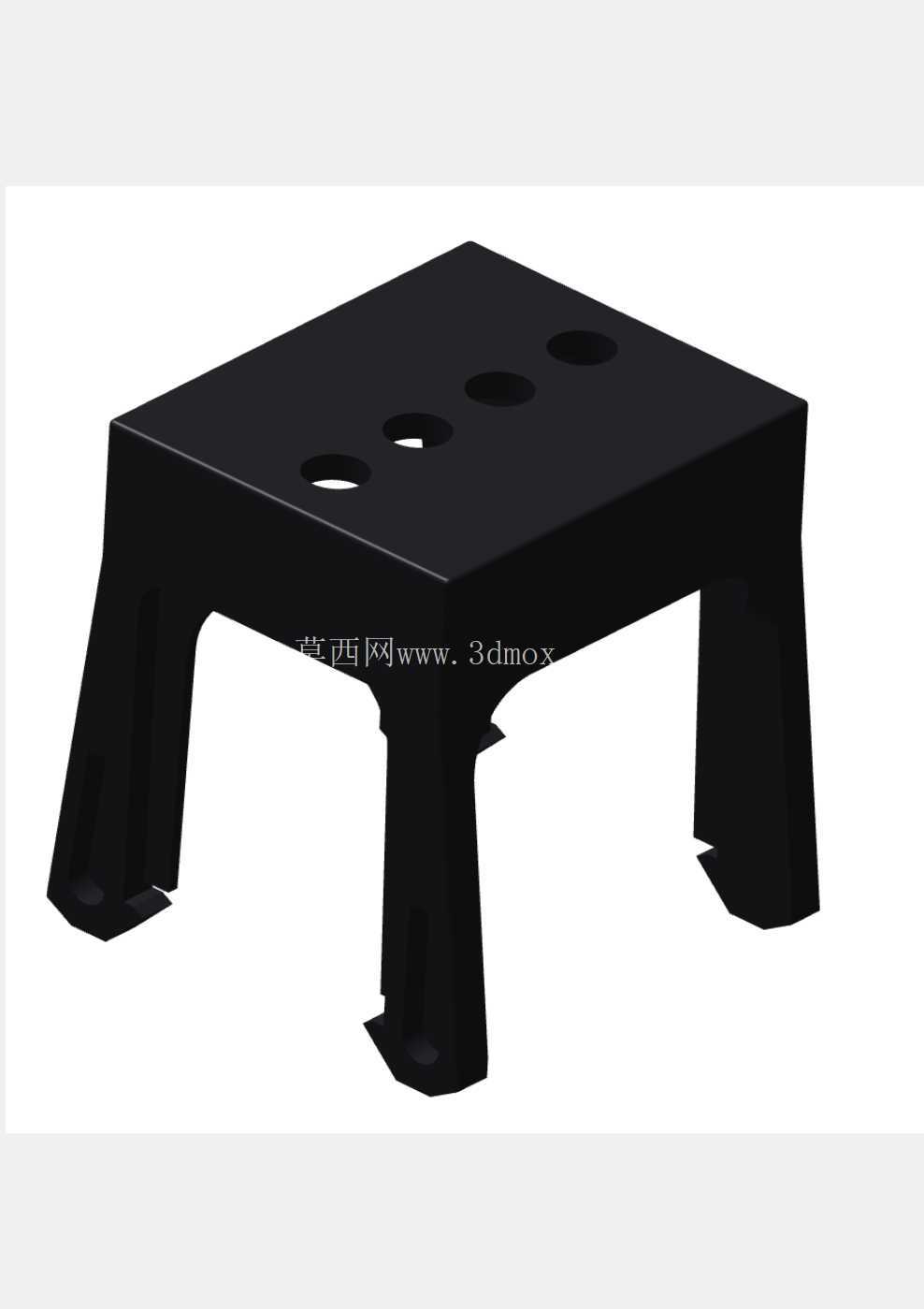

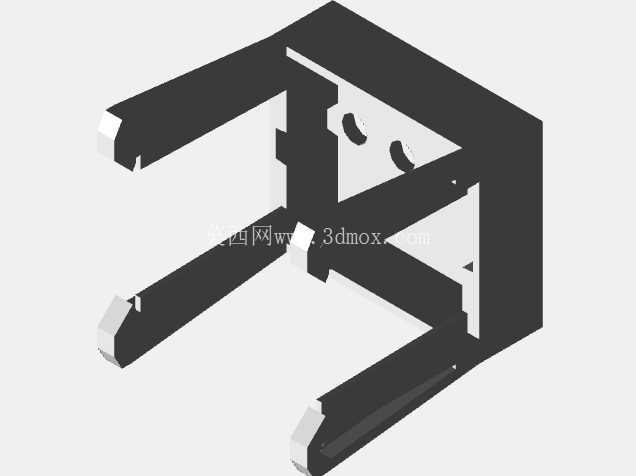

罗格朗04406型DIN导轨插座安装基座结构

在低压配电盘、工业控制柜、楼宇配电箱的内部布线场景里，DIN导轨是所有模块化电气元件的通用安装载体，从微型断路器、继电器模组到信号端子、开关电源，几乎所有柜内元件都依托标准DIN导轨完成快速固定，而这款适配罗格朗04406规格的导轨插座基座，正是为柜内取电场景设计的专用安装结构件。不同于普通墙面插座的明装或暗装逻辑，柜内导轨插座需要直接卡接在35mm标准DIN导轨上，无需额外打孔攻丝，能够顺着导轨的排布方向灵活调整安装位置，适配柜内不同区域的检修取电、辅助设备供电需求，比如给柜内的温湿度传感器、散热风扇、临时检修照明灯提供就近取电点位，避免柜内布线杂乱，减少额外走线的固定工作量。

从结构设计逻辑来看，这个基座的核心功能是实现两个维度的可靠连接：一侧是与DIN导轨的卡接固定，另一侧是对插座功能模块的承载限位。卡接侧采用了对称的双爪弹性卡合结构，两个卡爪的内轮廓完全匹配标准DIN导轨的卷边弧度，卡爪端部做了导向倒角，安装时只需要将基座上侧卡入导轨上沿，下侧对准导轨下沿按压即可完成锁定，拆卸时用一字螺丝刀撬动卡爪的解锁位就能快速拆下，全程不需要额外紧固件，单人操作几秒就能完成位置调整。卡爪的壁厚做了渐变加厚处理，靠近基座主体的位置壁厚更大，保证卡接后的结构强度，避免长期受振动影响出现松脱，卡爪端部的接触平面做了防滑纹路处理，增大与导轨卷边的静摩擦力，即使在有设备振动的工控场景下，也不会出现沿导轨方向的滑移错位。

基座的主体部分采用了盒式腔体结构，腔体内部预留了插座模块的安装定位柱与走线空间，侧壁开有两个对称的圆形过孔，用于穿入供电导线，过孔边缘做了圆角钝化处理，避免穿线时划伤导线绝缘层，降低短路风险。腔体的开口边缘做了阶梯式限位槽，插座功能模块装入后能够与阶梯槽完全贴合，不会出现前后方向的窜动，配合定位柱的限位，模块安装后不会出现偏移，保证插座插拔时的受力均匀，不会因为长期插拔导致模块松动。基座的外侧壁做了加强筋结构，从卡爪根部一直延伸到腔体顶部，既提升了整体的抗形变能力，也能在多个插座并排安装时起到相邻件的限位作用，保证并排安装时间隙均匀，不会出现歪斜。

从安装边界尺寸来看，这款基座完全适配35mm标准DIN导轨的安装空间，卡接后的整体高度不会超出常规柜内元件的安装高度上限，不会与柜内的走线槽、母排等其他部件产生干涉；沿导轨方向的宽度匹配对应插座模块的尺寸，多个同规格基座并排安装时，能够紧密贴合导轨排布，充分利用柜内的导轨安装空间，不会出现空间浪费。基座的深度方向尺寸经过优化，安装后与柜内安装板之间预留了足够的走线间隙，导线可以从基座后方的空间顺利排布，不会出现导线被基座压住的情况，也方便后期检修时梳理线路。

在实际工程应用中，这类导轨插座基座往往需要配合柜内的整体布线规划使用，设计时充分考虑了柜内环境的使用特点：整体结构没有多余的突出部分，避免积灰，也不会在布线时勾挂导线；卡接结构的抗疲劳性经过验证，经过上百次的拆装调整后，卡爪依然能够保持足够的卡紧力，不会出现松弛失效的情况；腔体内部的空间预留足够，能够容纳不同线径的导线接入，也方便接线操作，不需要额外缩小导线弯折半径，降低接线难度。不同于定制化的安装支架，这种标准化的导轨安装结构能够适配不同品牌的同规格导轨，不需要对导轨做任何二次加工，直接卡装即可使用，大幅提升了柜内装配的效率，也方便后期的柜内改造升级，需要调整取电点位时不需要重新打孔，直接挪动基座位置就能完成调整，不会破坏柜内安装板的原有结构。
