减压阀用径向离心式叶轮结构设计

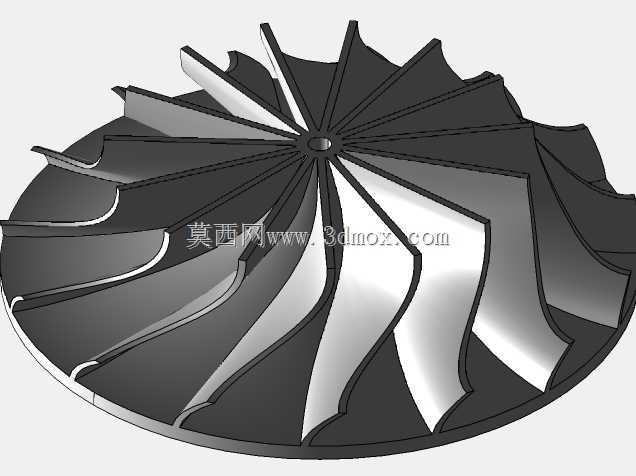

　　该叶轮作为减压阀内部的核心流体做功部件，主要应用在需要对流体进行动能-压力能转换的减压稳压工况中，常见于工业气动减压回路、小型流体输送调压系统、压缩空气预处理单元等场景，承担着将进入阀腔的高压流体通过旋转做功完成能量转换，配合阀内流道实现出口压力稳定输出的作用。从结构设计来看，该叶轮采用后弯式三元扭曲叶片设计，叶片沿轮毂周向均匀分布，整体为半开式叶轮结构，叶片前缘做了圆弧导角处理，可降低流体进入叶轮流道时的冲击损失，叶片型线沿轴向从轮盖侧到轮毂侧做了渐变扭曲设计，能够适配流体在流道内的流动转向，减少流道内的涡流与脱流现象，提升叶轮的做功效率。

　　叶轮中心设置了与驱动轴配合的定位安装孔，孔位周边做了加厚凸台结构，可提升轴孔配合处的结构强度，避免高速旋转时轴孔位置出现应力集中导致的结构失效，叶轮外缘的轮盘边缘做了薄边处理，可减少叶轮旋转时的轮盘摩擦损失。在安装边界上，该叶轮的轴向尺寸紧凑，径向轮廓适配减压阀的阀腔内部安装空间，安装时轴孔与驱动轴采用过渡配合，通过端面紧固件完成轴向定位，叶轮外缘与阀腔内壁之间预留了合理的径向间隙，既避免旋转时出现刮蹭，又能减少间隙处的流体泄漏损失。设计过程中针对叶片的分布角度做了优化，相邻叶片之间的流道截面沿流体流动方向做了渐扩设计，可让流体在流经叶轮流道的过程中逐步完成动能向压力能的转换，降低流道内的流速梯度，减少流动噪声。

　　半开式的结构设计也让该叶轮具备一定的杂质通过能力，在输送含有微小固体颗粒的流体工况下，不易出现流道堵塞问题，相比闭式叶轮更适配减压阀这类对介质洁净度要求不极端严苛的调压场景。叶片与轮盘的连接位置做了圆角过渡处理，可消除焊接或一体成型时的应力集中点，提升叶轮整体的结构强度，满足减压阀在不同转速工况下的旋转强度要求，避免长期运行出现叶片变形或断裂问题。
