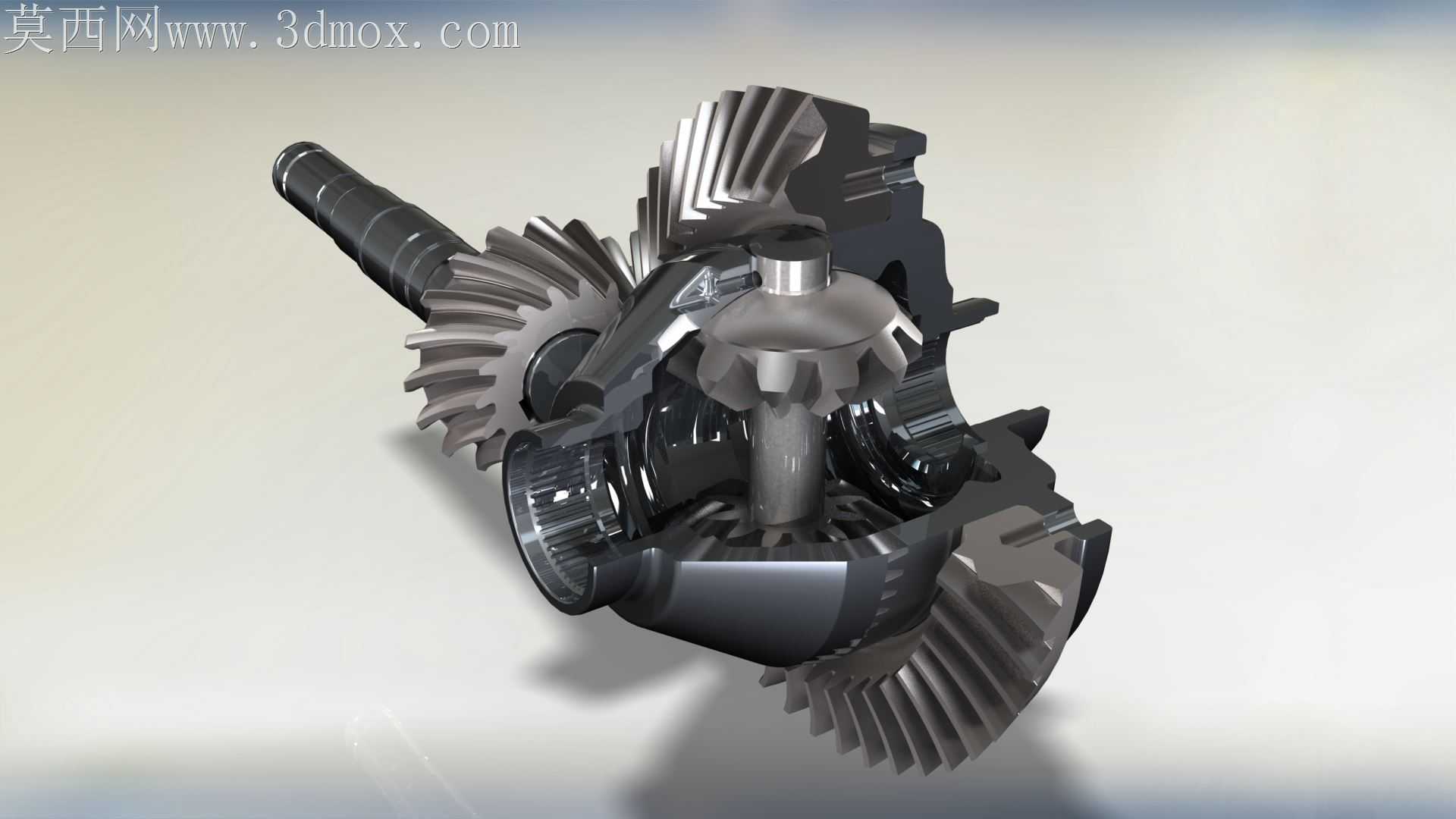

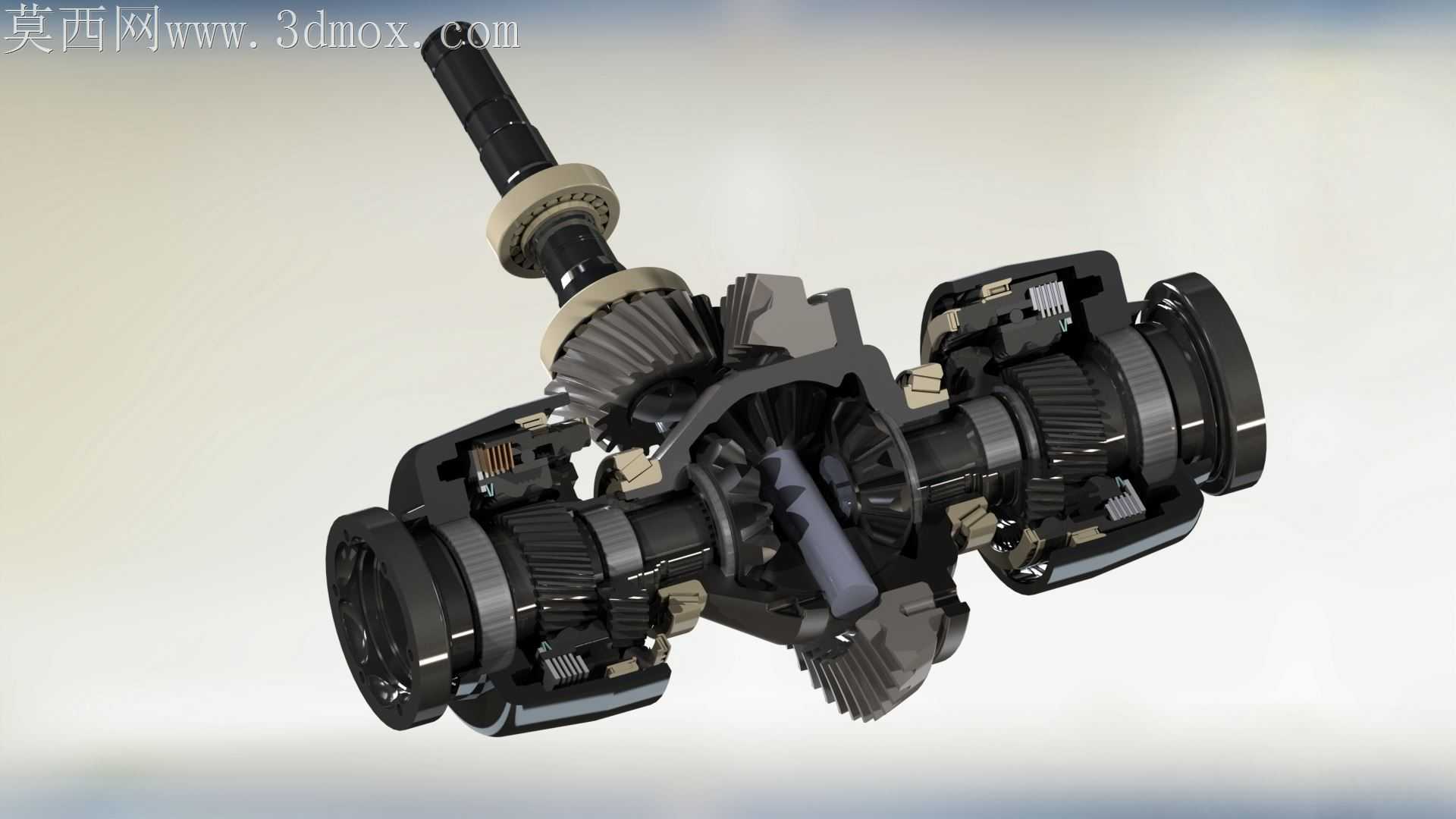

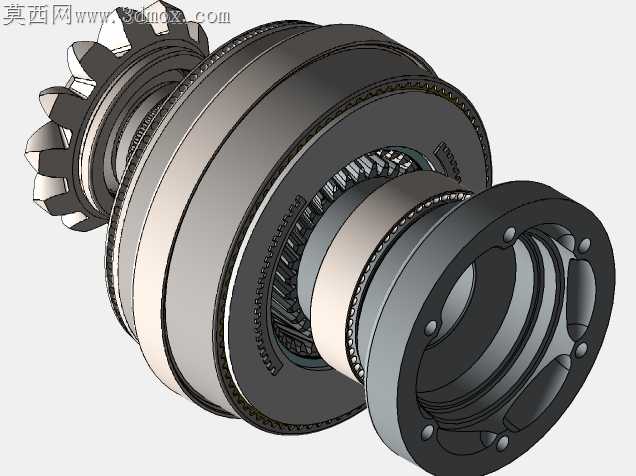

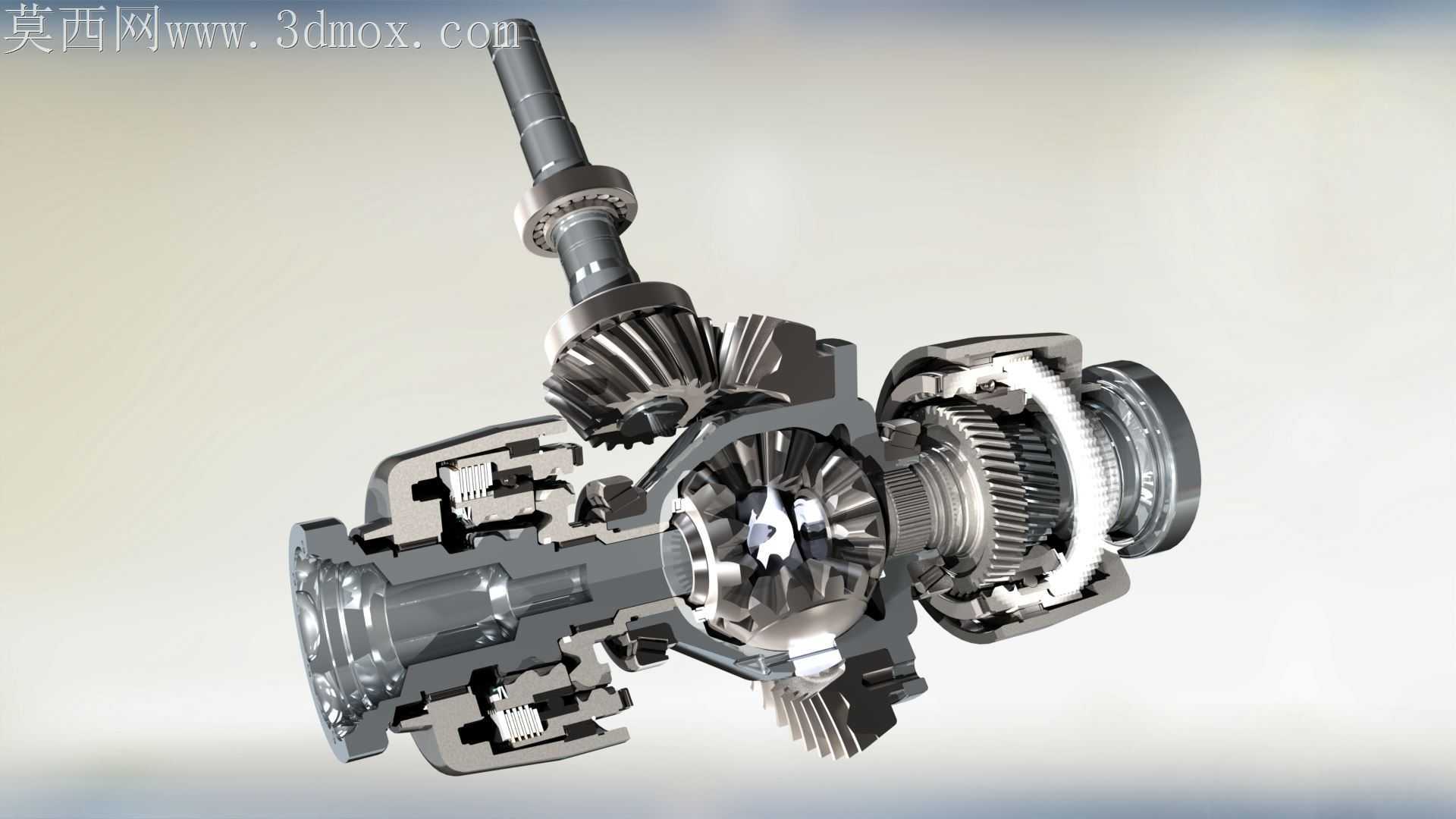

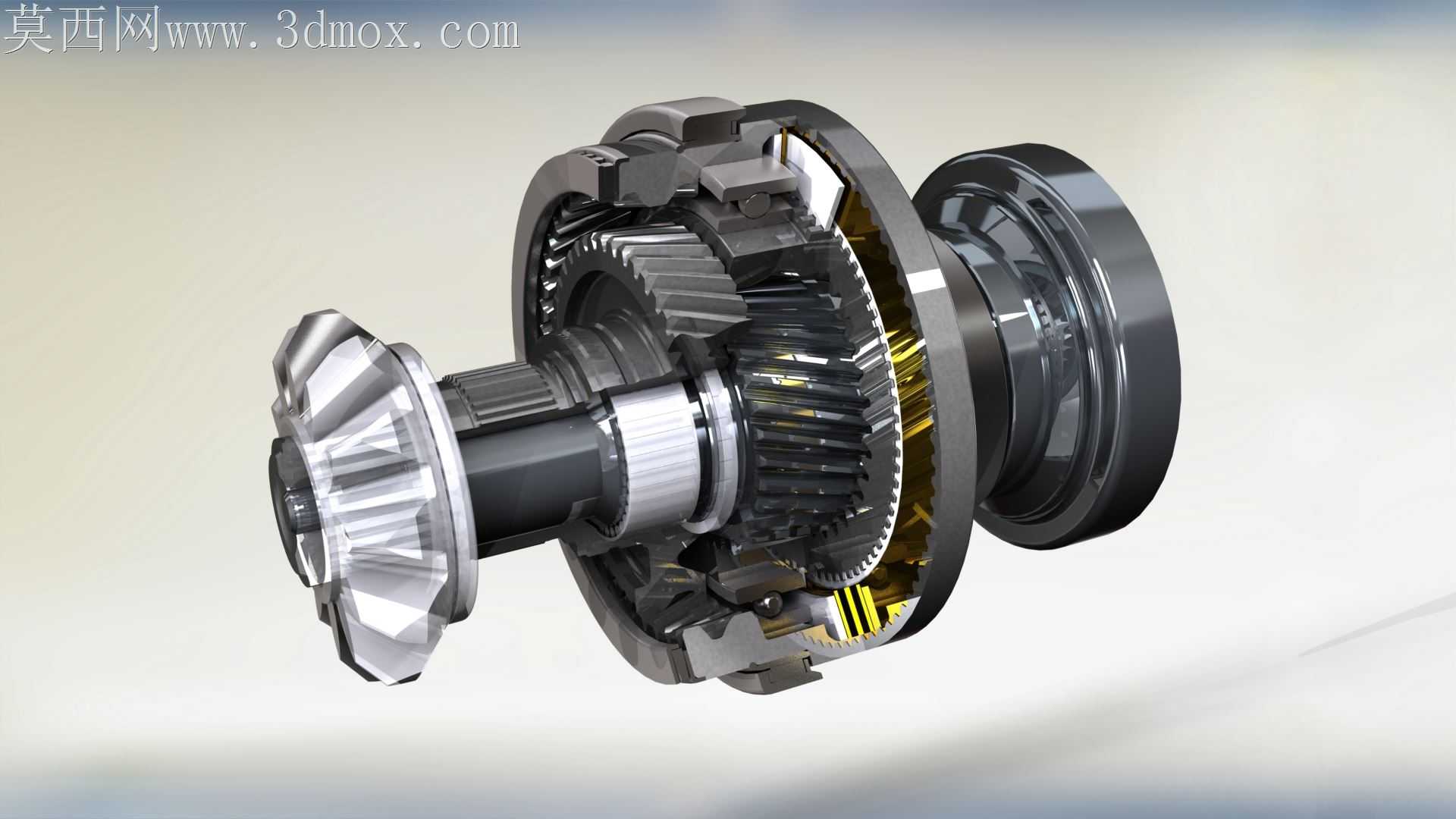

奥迪Quattro运动型差速器结构设计

该差速器主要适配搭载Quattro四驱系统的运动乘用车型，核心应用场景为车辆行驶过程中的动力分配与轮速差调节，覆盖日常铺装路面行驶、湿滑路面脱困、激烈驾驶过弯等多元工况，是四驱传动系统中衔接主减速器与两侧驱动半轴的核心功能部件，直接决定车辆的驱动效率、行驶稳定性与操控极限。在实际车辆运行过程中，差速器需要承接来自变速箱输出的扭矩，通过内部齿轮组的啮合传动，将动力传递至两侧输出轴，同时允许两侧驱动轮以不同转速转动，避免车辆转弯时轮胎出现滑动磨损，也能在单侧车轮打滑时，通过配套的离合结构调整动力分配比例，将更多扭矩传递至抓地力更强的车轮，减少动力流失，提升车辆的通过性与操控表现。从功能特性来看，该结构集成了两组独立工作的离合组件，可根据行驶工况动态调整两个后轴的动力输出比例，相比传统开放式差速器，能够实现更灵活的扭矩矢量分配，在激烈驾驶时可主动调整内外侧车轮的动力差，提升过弯时的车身跟随性，减少转向不足或转向过度的情况，同时在低附着路面行驶时，可快速锁止打滑侧的动力传递，避免车轮空转，保障车辆行驶稳定性。设计过程中，工程师围绕传动效率、结构强度与安装适配性三个核心维度展开，首先对锥齿轮组的啮合参数进行了匹配优化，调整齿面螺旋角与模数参数，在保证齿轮啮合强度的前提下降低传动过程中的噪音与能量损耗，离合组件采用多片摩擦式结构设计，通过液压控制实现离合片的压紧与分离，可实现扭矩分配的线性调节，避免动力切换时出现突兀的顿挫感。整体结构采用同轴布局设计，输入轴与主减速锥齿轮垂直衔接，两侧输出轴保持同轴布置，充分适配车型后驱动桥的安装空间，外壳采用一体化铸造成型，预留了与主减速器壳体、半轴连接的标准安装接口，安装边界完全匹配对应车型的底盘悬架布局，无需对周边车架、悬架部件进行额外改装即可完成装配，内部齿轮组、离合组件与轴承的排布充分考虑了润滑与散热需求，壳体内部预留润滑油道，可在车辆行驶过程中实现润滑油的循环流动，带走齿轮啮合与离合片摩擦产生的热量，保障部件长时间高负荷工作下的可靠性。
