机械密码式圆筒储物安全锁具结构

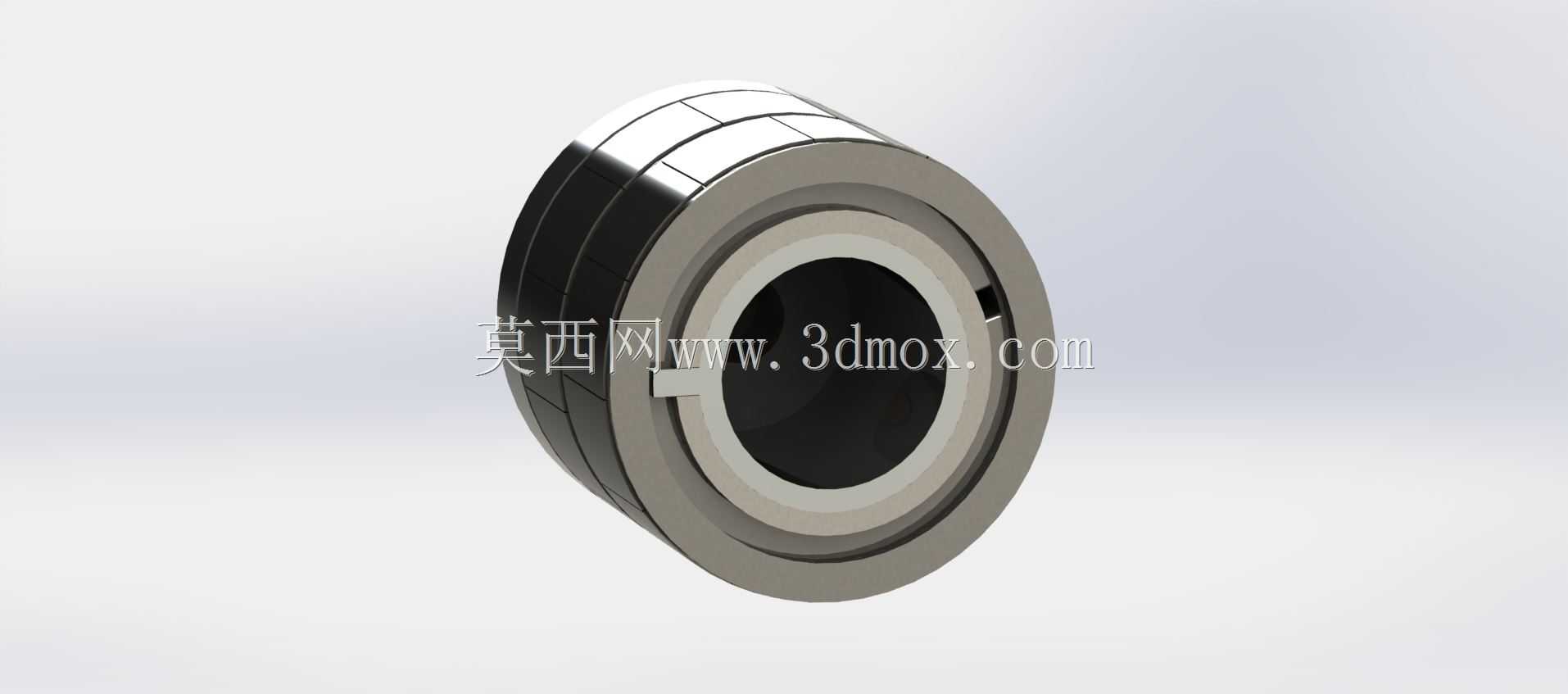

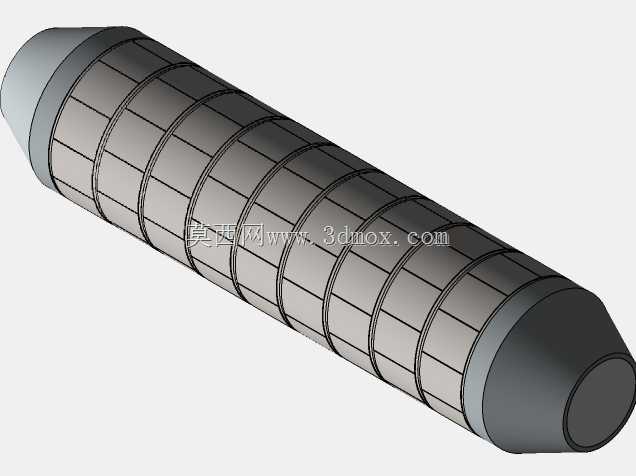

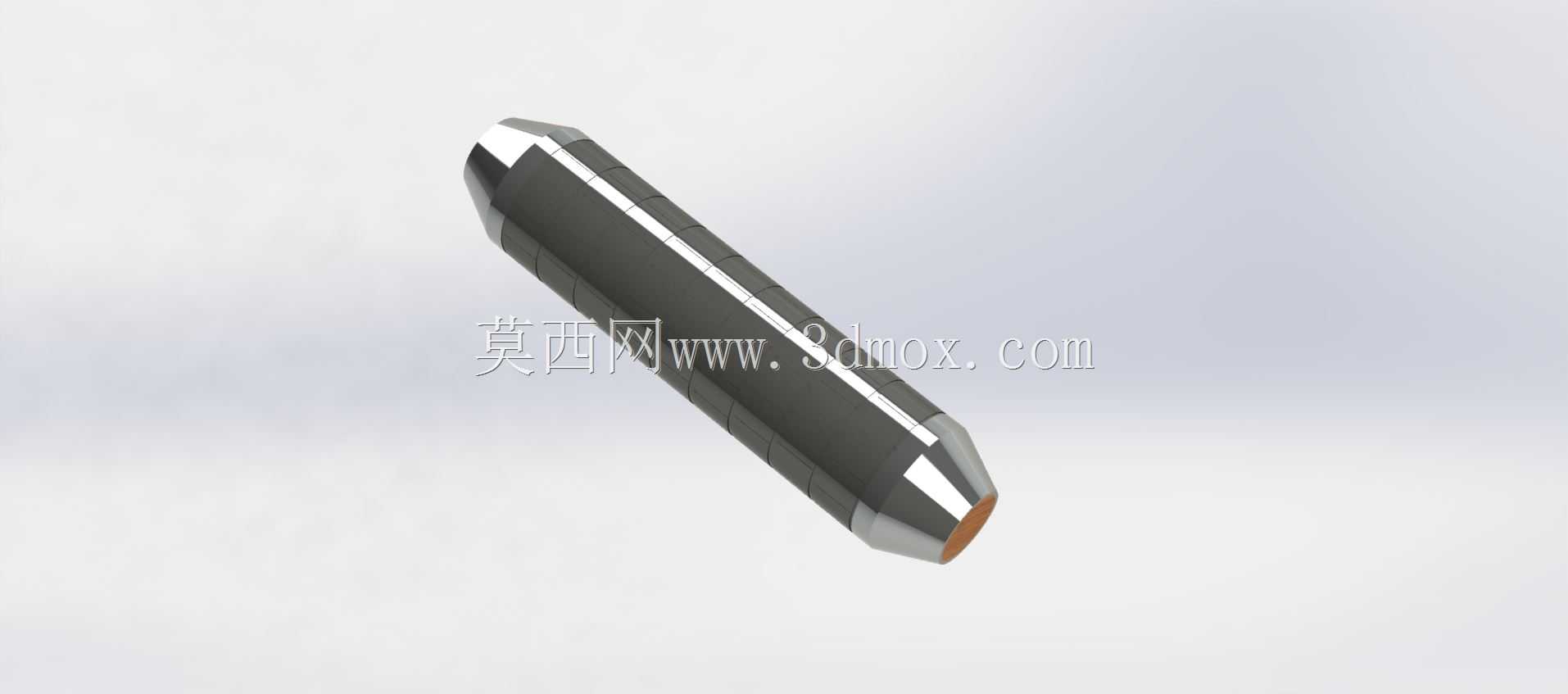

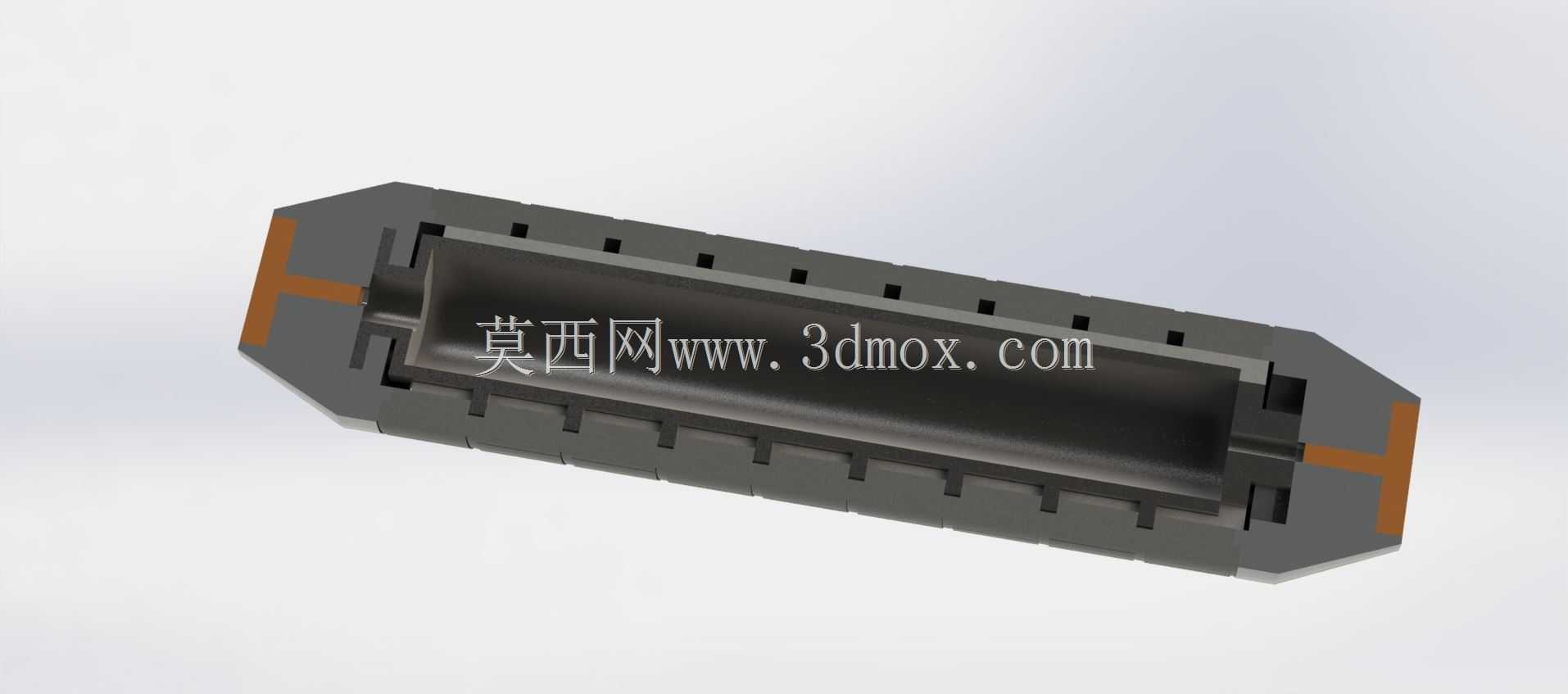

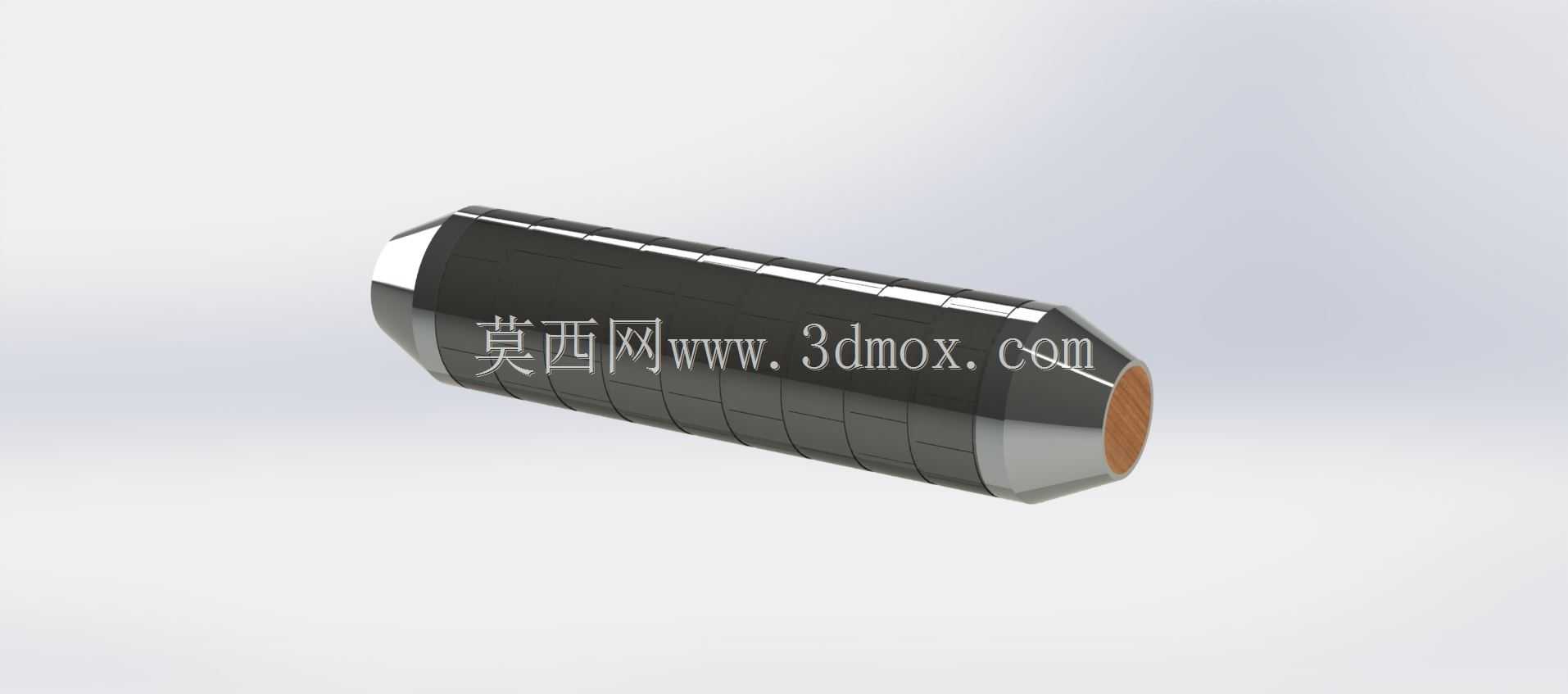

在贵重小件物品的私密存储场景中，传统带锁收纳盒往往存在结构外露易被暴力破坏、锁具位置明显易被针对性破解的问题，这款圆筒式机械密码储物结构，正是针对这类场景的痛点做的结构优化设计。不同于常规平面密码锁的布局，该结构整体采用长圆柱外形，两端做锥台收边处理，核心储物空腔设置在圆筒中心位置，空腔直径根据常规存储的小件贵重物品尺寸做适配，可容纳戒指、小型存储介质、卷状纸质凭证这类尺寸的物件，整体外轮廓直径控制在常规成年人可单手握持的范围，长度适配口袋、小型收纳格的放置尺寸，没有外凸的锁舌、挂环等结构，放置时不会与周边物件产生勾挂，也避免了外露结构被外力撬动的受力点。

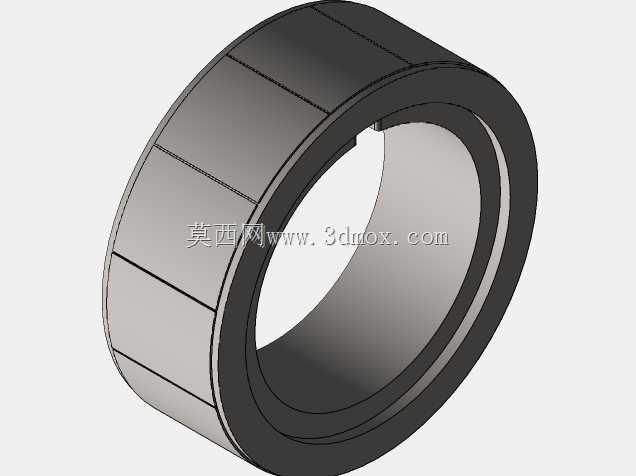

结构的解锁逻辑完全依靠筒身排布的字符环实现，每一段字符环对应一组密码位，字符块直接嵌在圆筒外筒的环槽内，转动字符环时，内部的对位卡槽会随环体同步转动，只有当所有字符环的卡槽对齐到内部锁止条的位置时，两端的端盖才能沿轴向抽出，露出中心的储物空腔。这种设计把锁止结构完全集成在筒身内部，外表面没有任何可拆卸的外露紧固件，没有合适的重型破拆工具的情况下，很难通过常规的撬、拧等方式破坏结构，因为整个外筒是连续的圆柱面，受力时会均匀分散外力，不会像方形盒体那样存在边角应力集中的薄弱点。

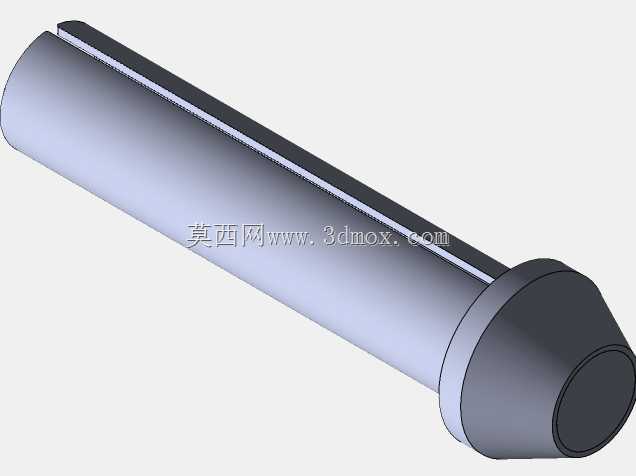

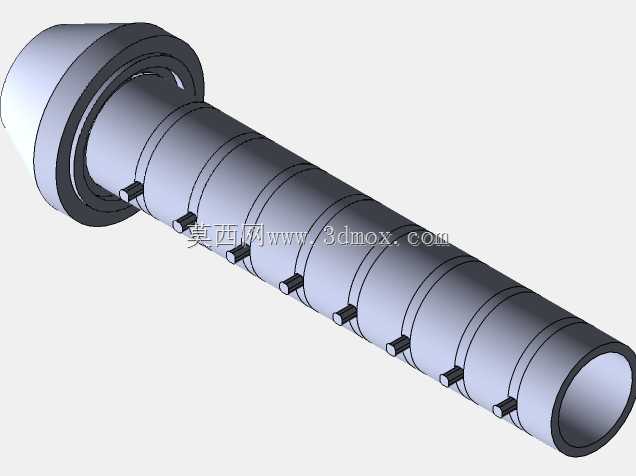

设计过程中首先考虑的是锁止的可靠性，内部的锁止条采用与筒身同轴的弧形结构，每个字符环对应一个卡槽缺口，缺口的位置与字符环表面的字符做精准对位，装配时通过定位销保证每个字符的位置与内部卡槽的对应精度，避免出现字符对位偏差导致无法解锁、或者未对齐密码就出现松动旷量的问题。字符块采用嵌入式安装，与环体的配合间隙控制在小间隙配合范围，转动时没有明显的晃动旷量，同时保证转动阻尼均匀，不会出现过紧卡滞或者过松自行滑转的情况。两端的端盖与筒身的配合段做了轴向导向槽，解锁后端盖只能沿轴向抽出，不会出现径向晃动，端盖的外露端面做了圆弧收边，既提升握持的手感，也避免尖锐边角划伤存放的接触面。

从实际使用的场景来看，这类结构既可以作为个人私密小件物品的便携存储装置，也可以集成到小型储物柜体、保密设备的内置锁止模块中，作为二级安全锁使用。不同于电子密码锁需要供电、存在电路故障失效的风险，这款纯机械结构的密码装置不需要额外供电，不存在电路受潮、电磁干扰导致失效的问题，在潮湿、强电磁干扰的环境下也能稳定工作。结构的零件全部采用常规机械加工可实现的结构，没有复杂的异形曲面，外筒、字符环、锁止条、端盖都可以通过常规的车削、铣削工艺加工完成，装配时不需要特殊的专用工装，按照对位标记依次装入字符环、锁止条，再压入端盖的限位结构即可完成装配，后期维护时只需要拆开端盖就可以重新设置密码组合，调整字符环与内部卡槽的对应位置就能更换密码，不需要更换核心零件。

在安装边界的适配性上，因为整体是规则圆柱外形，在做集成安装时，只需要在安装位加工对应直径的圆柱形安装孔，就可以将整个筒体嵌入安装，不需要额外设计复杂的固定结构，筒体本身的圆柱面就可以作为安装定位面，两端可以根据安装需求加装装饰端盖，适配不同的外观设计风格。筒身的字符环数量可以根据安全等级需求做增减，字符环数量越多，密码组合的量级越大，破解难度越高，对应整体的长度也会相应增加，设计时可以根据实际的安全等级需求、安装空间尺寸灵活调整环数，不需要改动核心的锁止原理结构。考虑到长期使用的磨损问题，字符环与筒身的配合面、锁止条与卡槽的配合面都做了耐磨处理，转动接触面的粗糙度控制在合理范围，既保证转动手感，也减少长期反复转动带来的磨损，避免使用久了出现对位精度下降、旷量变大的问题。端盖与筒身的配合位置设置了防尘结构，避免外界的灰尘、细小杂质进入筒身内部的字符环间隙，导致转动卡滞，提升结构在不同使用环境下的适应性。
