蜗轮驱动三尖点自适应抓取执行机构

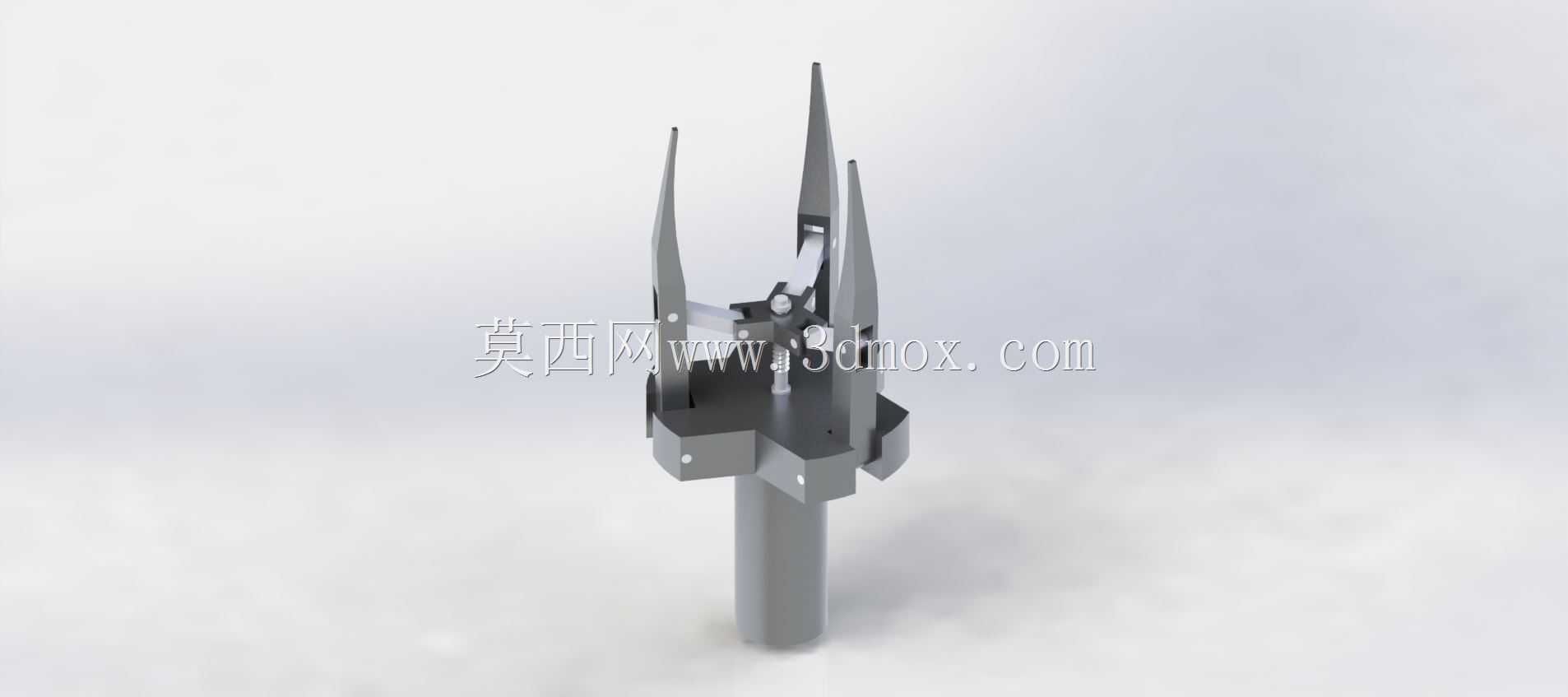

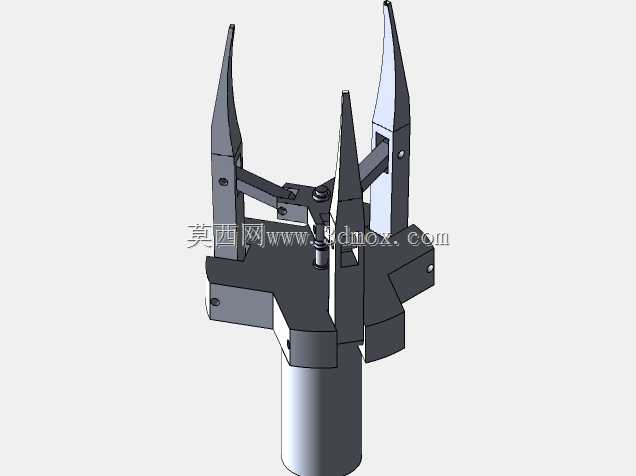

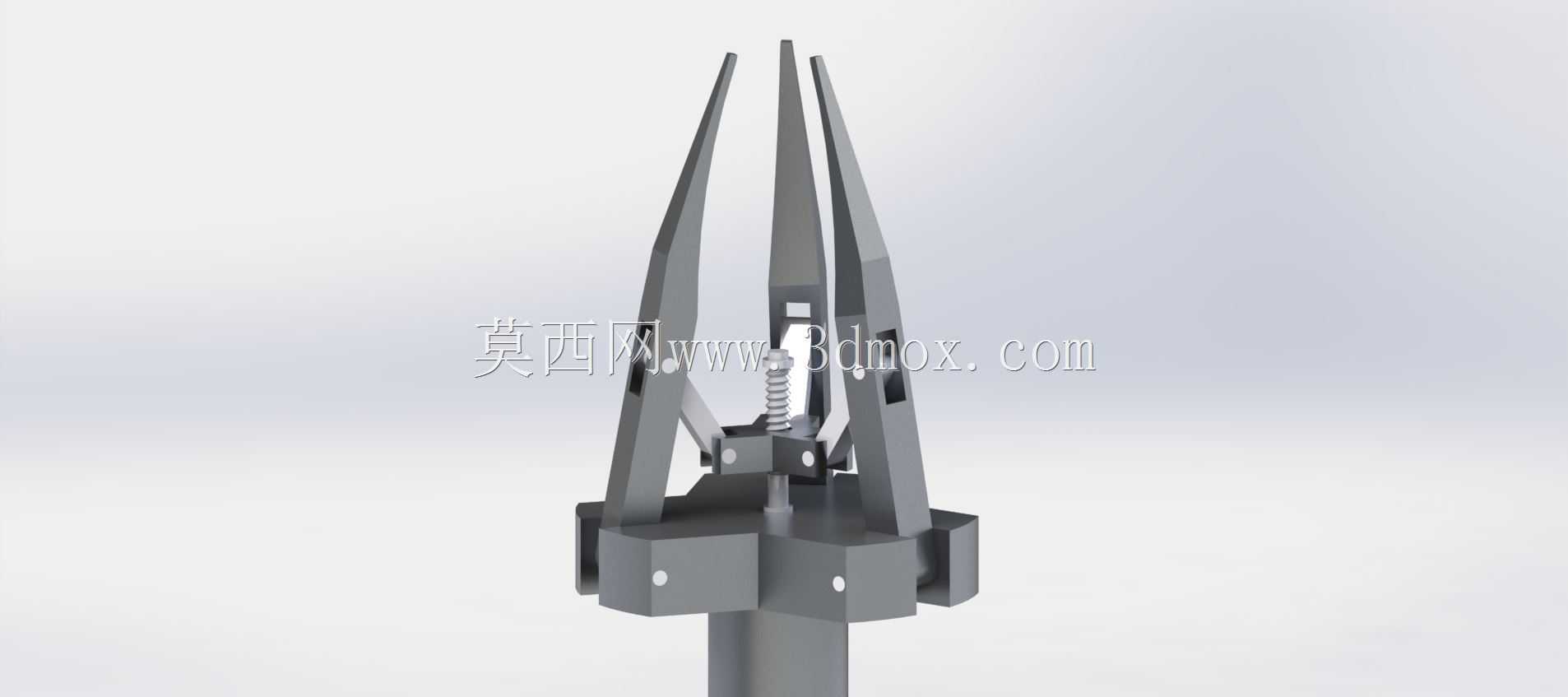

这款三尖点抓取装置是面向轻载精密取放场景开发的末端执行部件，核心适配3C电子小零件装配、精密仪表元件转运、细小异形工件上下料等对夹持定位精度有较高要求的作业场景，可直接搭载于桌面级多轴机械臂、直线模组滑台等自动化运动单元，替代人工完成重复性高、定位要求严的取放作业，有效降低微小零件人工拾取的操作误差与效率损耗。装置采用蜗轮作为核心动力传递构件，依托蜗轮传动的大减速比、自锁特性实现稳定夹持，动力输入后通过蜗轮的旋转运动同步驱动三组周向均布的尖爪构件，沿预设导向轨迹做同步收拢或张开动作，三个尖爪的运动轨迹完全对称，收拢时可在极小接触范围内形成稳定的三点支撑夹持力，不会对被抓取工件的外表面造成大面积压痕，尤其适合夹持带锥面、细小柱面、异形凸台结构的小型工件，夹持过程中力传递平稳无冲击，配合蜗轮的自锁特性，即使动力端出现短暂压力波动，也能维持夹持力不松脱，避免工件掉落损伤。设计阶段充分考虑了紧凑安装需求，整体采用同轴式布局，底部为圆柱形安装柄，可直接适配市面主流的机械臂末端法兰接口、夹爪安装座，无需额外设计转接件即可完成快速装夹，三组尖爪收拢后的最小夹持直径可覆盖毫米级细小工件，张开行程可适配一定尺寸范围内的不同规格工件，无需频繁更换夹爪即可完成多品类小工件的抓取作业。尖爪部分采用高硬度合金钢加工，尖端做了小圆弧过渡处理，既保证足够的结构强度应对长期反复开合的磨损，也避免尖锐棱角划伤工件表面，内部传动构件做了密闭式防护设计，可阻挡作业环境中的细小粉尘、碎屑进入传动间隙，降低卡滞故障概率，延长装置的维护周期。整体结构没有冗余的外置管线与突出构件，运动过程中三组尖爪的运动包络完全控制在安装柄的直径范围内，可深入狭小的工装间隙、料盘格槽内完成取件作业，适配空间受限的作业工位，在精密装配、小件分拣、实验室样品转运等场景下均可稳定发挥作用，相比普通两爪夹爪，三点夹持的对中性更优，抓取工件后可自动找正中心位置，减少后续装配环节的对位调整步骤，提升整体产线的运行效率。
