行星齿轮减速传动结构三维设计

行星齿轮减速结构是工业传动领域应用极为广泛的动力传递部件，这类结构常被集成在各类需要扭矩转换、转速匹配的工业设备动力输出端，覆盖轻工输送生产线、小型自动化加工设备、农用作业机具、民用机电产品等多个场景，能够在紧凑的安装空间内完成高传动比的动力转换，解决原动机输出转速过高、输出扭矩不足无法匹配作业负载的核心问题。

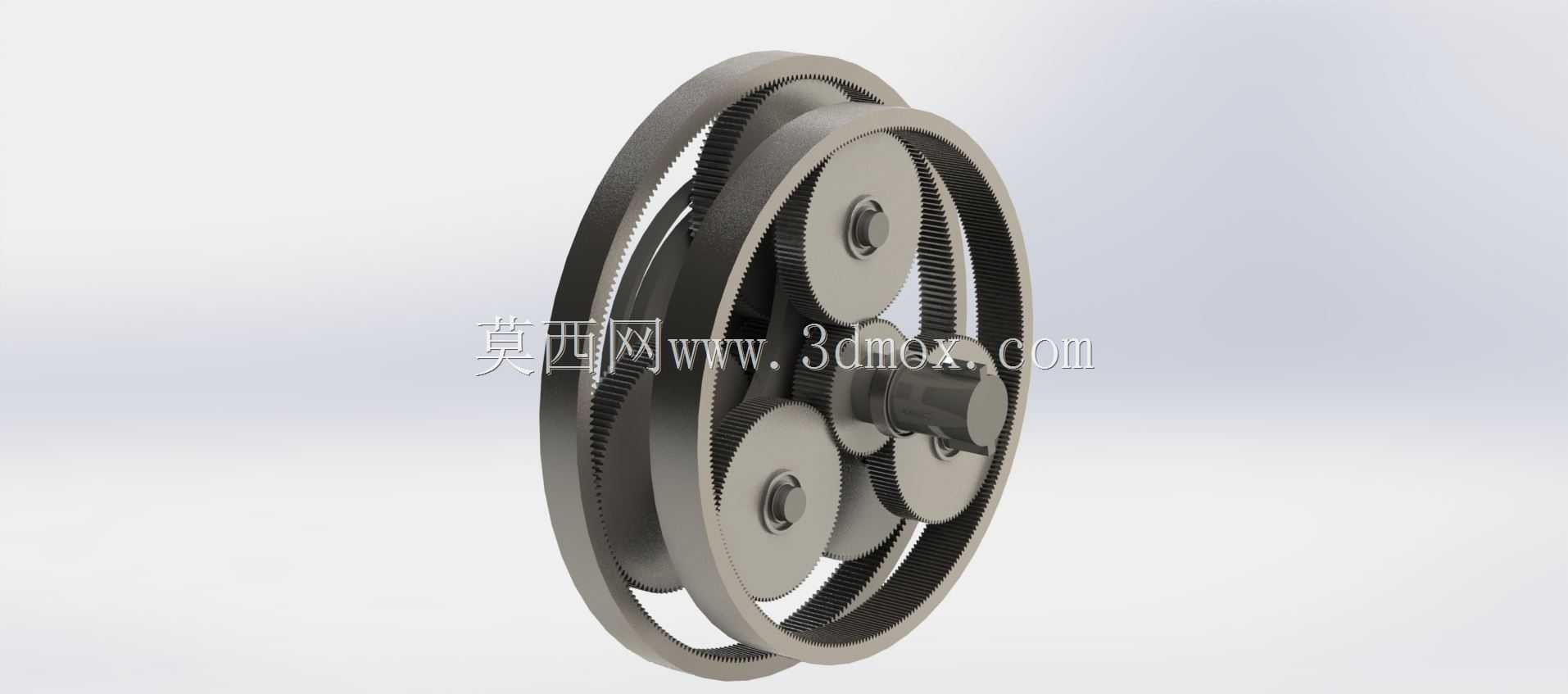

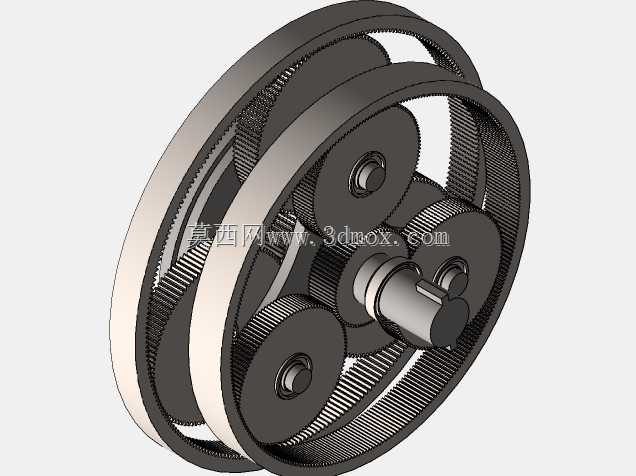

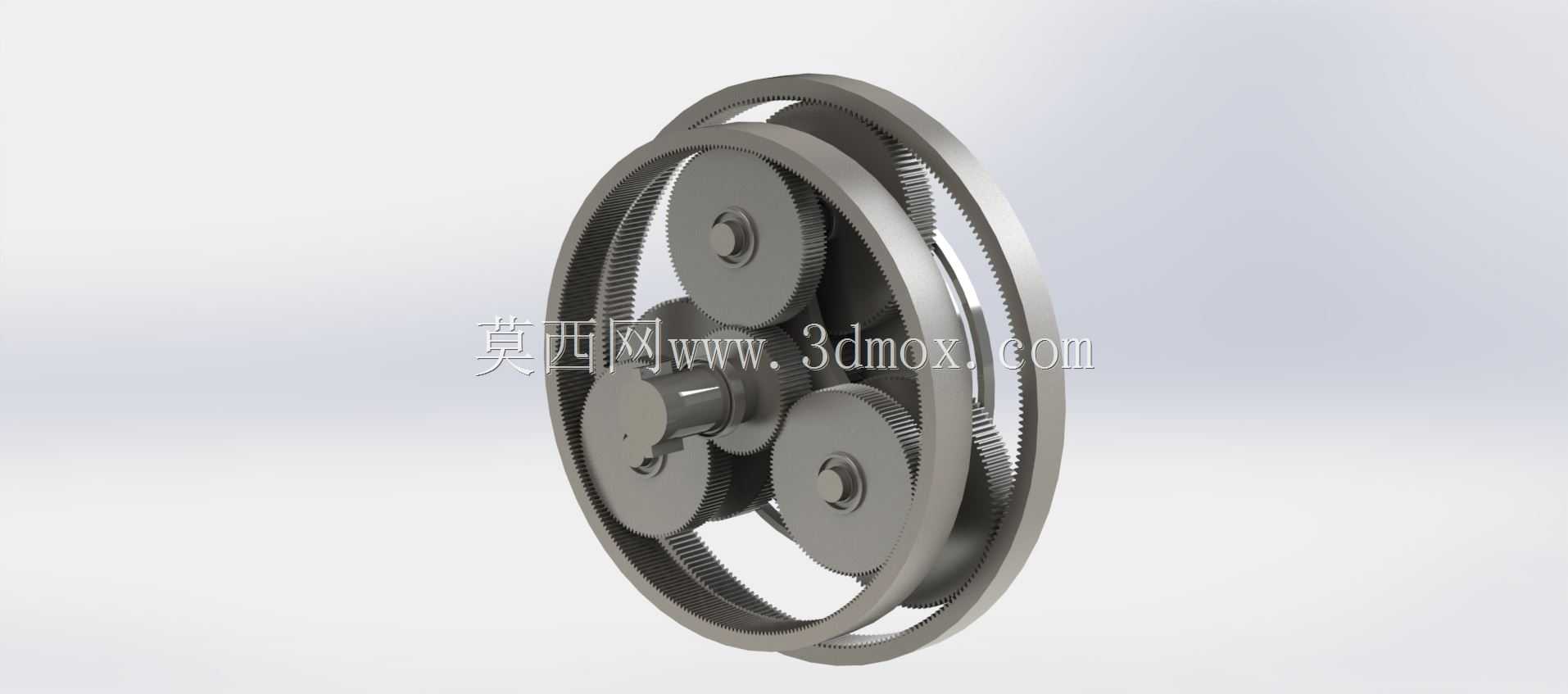

该行星减速结构采用经典的NGW行星传动布局，以内齿圈作为固定承载边界，太阳轮连接动力输入轴，行星架作为动力输出端，多组行星齿轮均匀分布在太阳轮与内齿圈之间，运转过程中多组行星轮同时参与啮合，载荷能够被均匀分散到各个啮合齿面，相比传统定轴齿轮减速结构，在相同传动比要求下，整体径向尺寸能够缩小40%以上，承载能力却能提升30%左右，非常适合安装空间受限但对输出扭矩有较高要求的传动场景。

从设计逻辑来看，该结构优先考虑了传动过程的受力均衡性，行星轮的安装轴采用对称式布局，每一组行星轮的啮合间隙都经过匹配设计，避免运转过程中出现偏载、卡滞的问题；齿圈采用一体化环形结构设计，外侧预留了安装固定的止口边界，能够直接嵌入设备的安装腔体完成定位，不需要额外设计复杂的固定支架；输入轴端采用标准轴径设计，能够直接匹配常规伺服电机、小型驱动电机的输出轴，输出端的行星架预留了连接法兰结构，可直接对接作业负载端的连接接口，大幅降低设备集成时的适配难度。

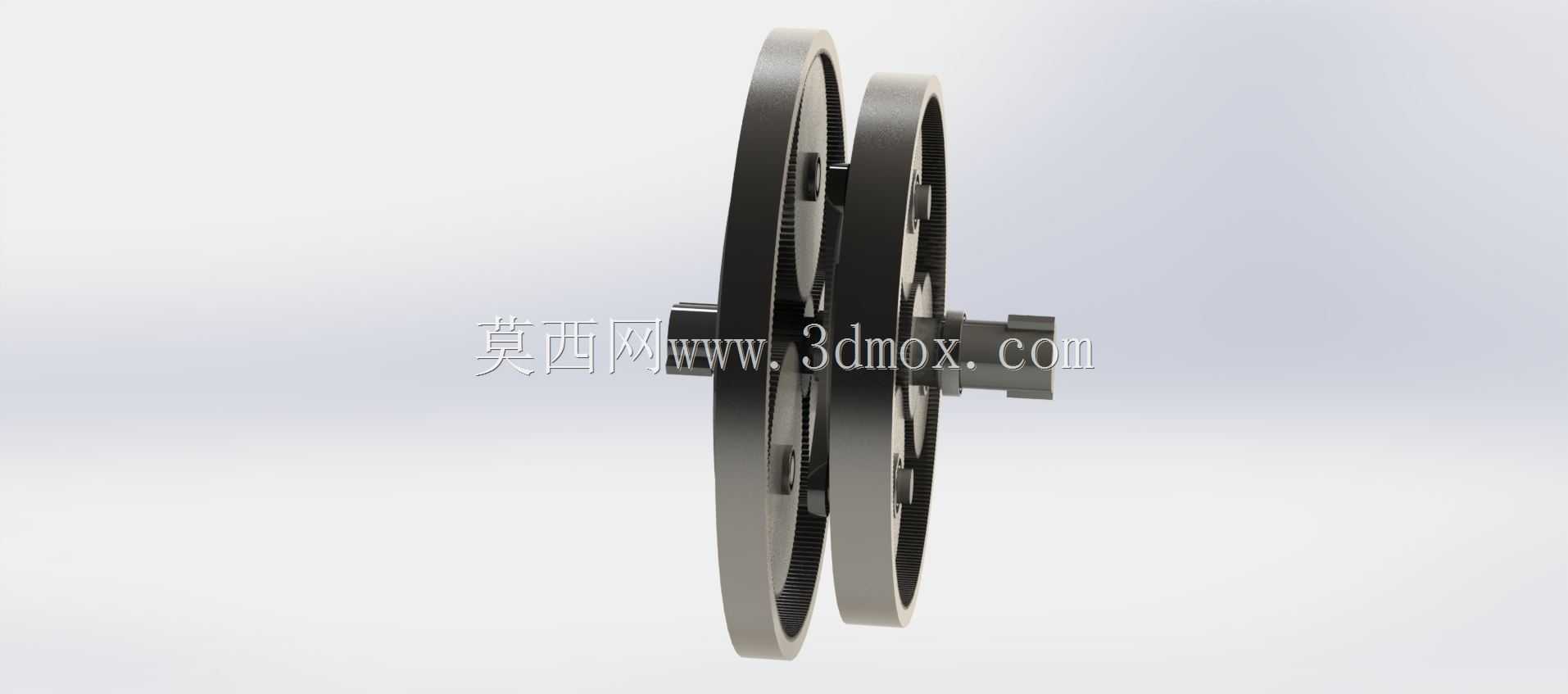

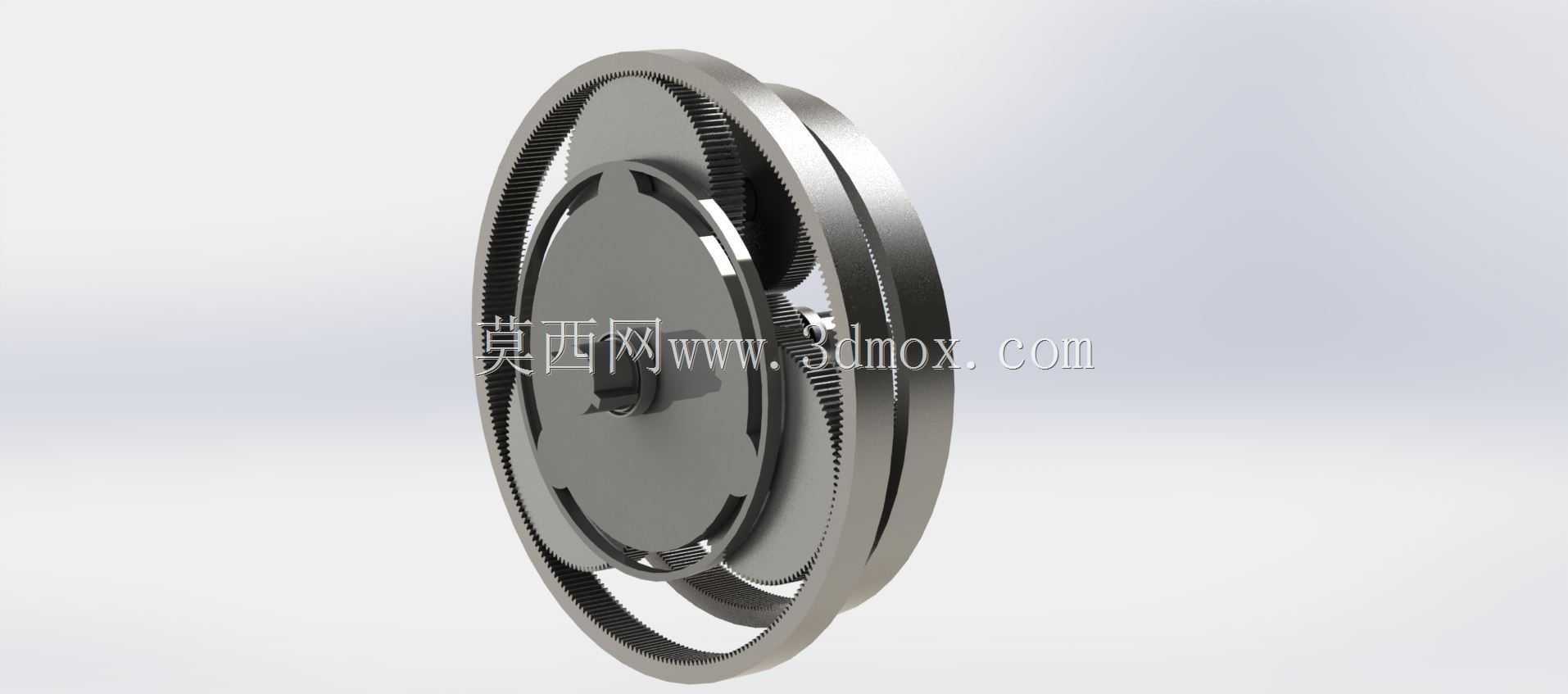

在安装边界上，该结构整体采用薄型圆盘式布局，轴向尺寸紧凑，安装时不需要预留过大的轴向避让空间，径向尺寸围绕齿圈外圆设定，所有转动部件都被包裹在齿圈与两侧端盖的内部空间内，运转过程中不会出现外露转动部件带来的安全隐患，同时封闭的结构也能更好地储存润滑脂，减少日常维护的频次。结构运转时，动力从太阳轮输入后，带动多组行星轮沿着固定内齿圈做公转与自转的复合运动，最终通过行星架将降低后的转速、放大后的扭矩传递到输出端，整个传动过程平稳性好，传动噪音低，能够适配长时间连续运转的作业工况，既可以作为独立的减速单元集成到各类设备中，也可以作为传动模块嵌入到更复杂的动力系统内部，完成不同层级的转速匹配需求。
