小型无齿轮摩擦式传动变速机构

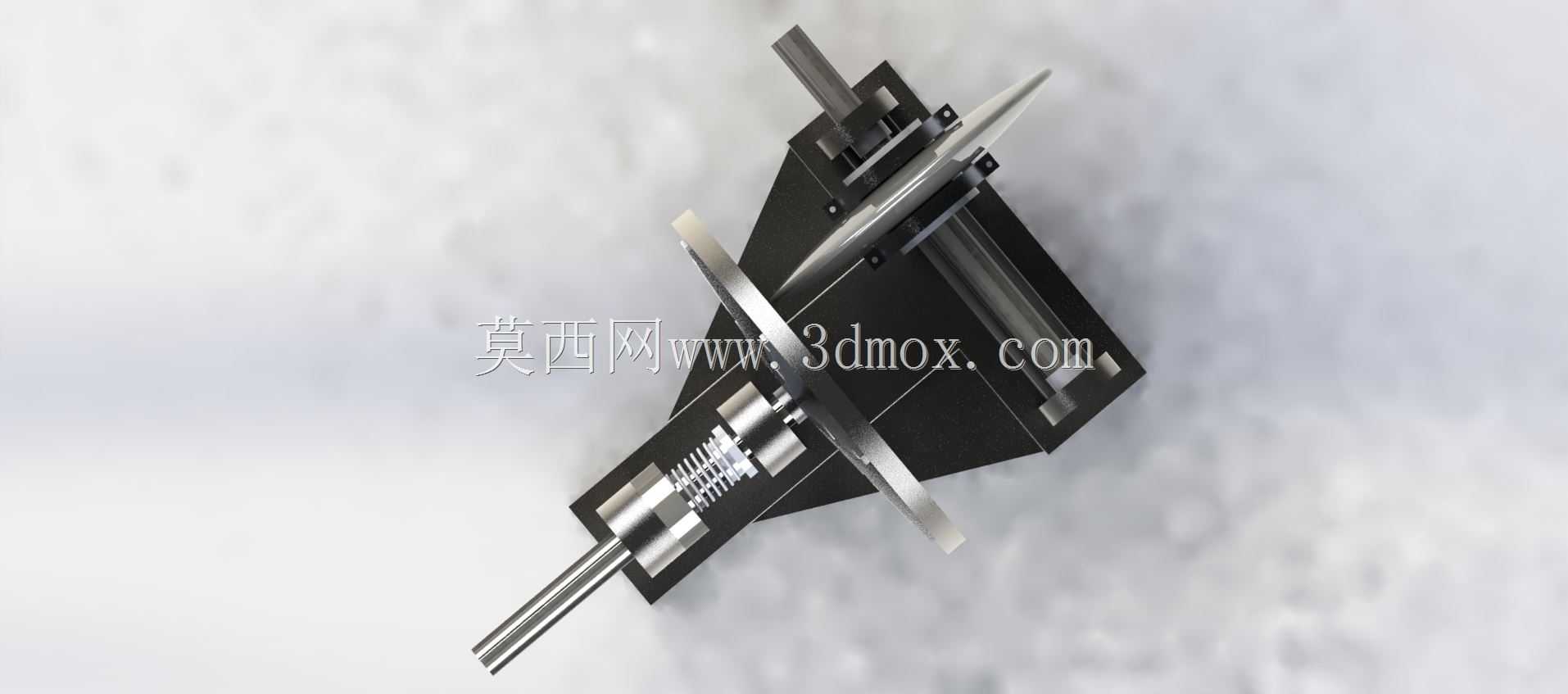

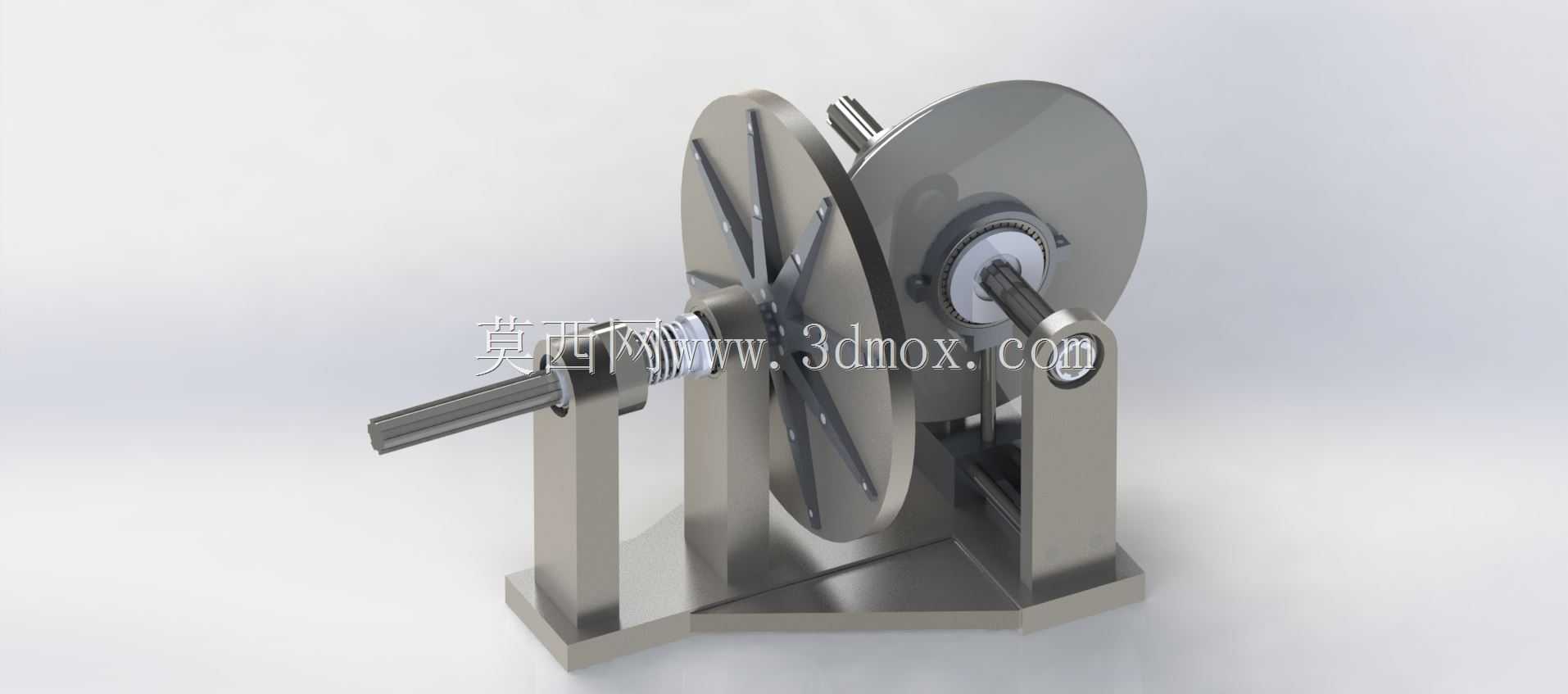

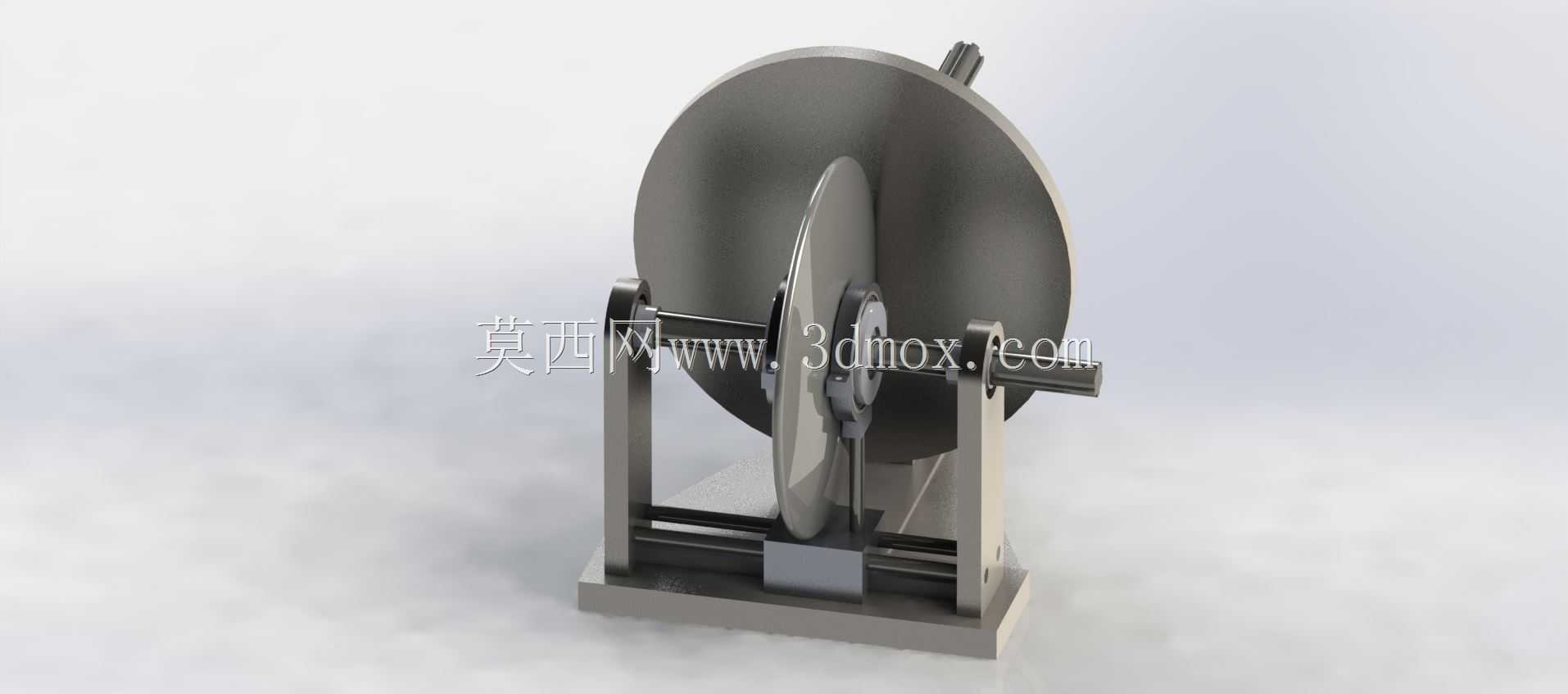

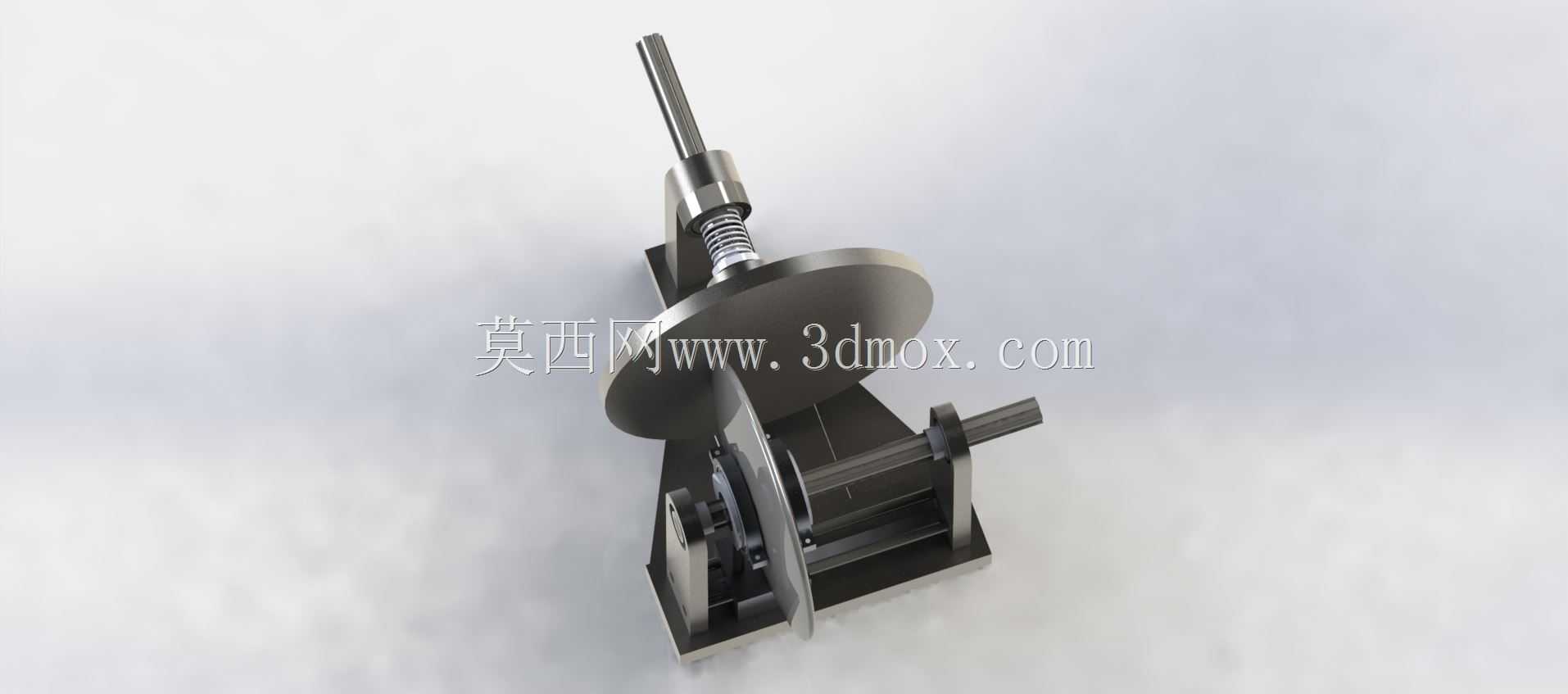

该无齿轮传动机构依托摩擦轮接触传力的核心原理，摒弃传统齿轮啮合的传动形式，可在紧凑安装空间内实现连续可变的传动比输出，适配对安装空间有严格限制、需要小范围无级调速的轻载传动场景，常见于小型教学演示设备、轻载输送辅件、精密微调进给机构等工况中。从结构设计逻辑来看，整套机构采用对称式双支架支撑布局，两个平行布置的轮盘分别作为主动摩擦轮与从动摩擦轮，输入轴与输出轴均通过轴套与支架上的安装孔配合，轴端预留的伸出段可直接连接动力输入件与负载端，无需额外设计复杂的连接法兰。支架底部采用一体化成型的安装底座，底座上预留的四个沉头安装孔可直接通过螺栓固定在设备安装平面上，安装时需保证两轴的平行度公差控制在0.02mm以内，避免摩擦轮接触不均导致的传力损耗或局部磨损。功能特性层面，该机构通过调整主动轮沿轴向的位置，改变两个摩擦轮的接触半径比，即可实现输出转速的连续调节，当主动轮移动越过从动轮中心位置时，输出轴的旋转方向会直接反转，无需额外加装换向齿轮组，这一特性使其可在不增加换向结构的前提下完成正反转切换，大幅简化了配套设备的传动链结构。设计过程中，摩擦轮的接触端面采用了微弧面处理，可补偿小范围的轴系安装误差，保证接触区域的压力均匀分布，避免局部应力集中导致的轮面过早磨损；支架与轴的配合部位预留了润滑脂加注间隙，可在长期运行时定期补充润滑，降低转动副的摩擦阻力。实际应用中，该机构的额定传递扭矩适配轻载工况，不可用于重载冲击载荷的传动场景，安装时需根据传递功率调整两摩擦轮之间的预紧压力，预紧力过小会出现接触打滑导致传动比失准，预紧力过大则会加剧轮面磨损、增大轴系的径向载荷，缩短轴承与轴的使用寿命。整套机构的外形轮廓控制在极小的尺寸范围内，可直接嵌入小型设备的内部腔体中，无需预留过大的检修空间，日常维护仅需定期检查摩擦轮面的磨损情况、补充转动副润滑即可，维护成本远低于传统齿轮传动结构。
