手动家用台式绞肉灌肠加工器具结构

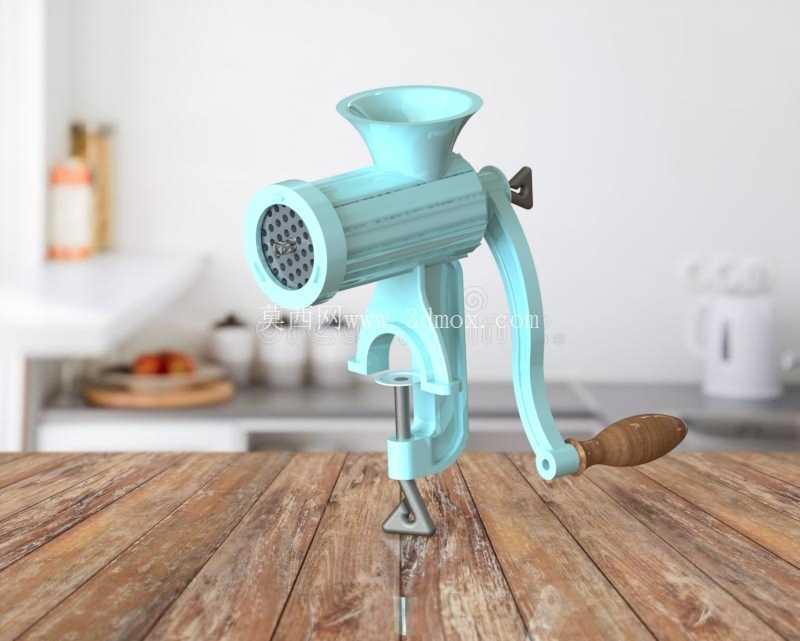

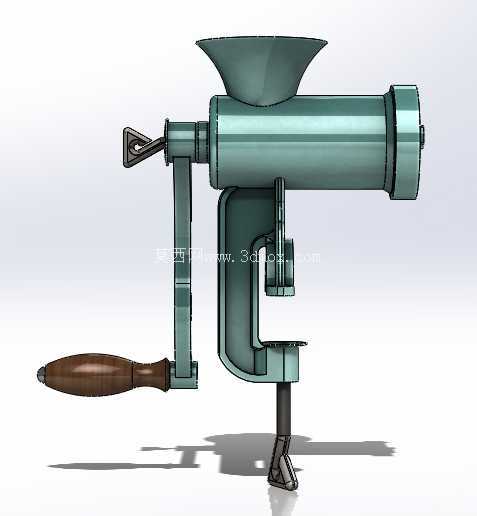

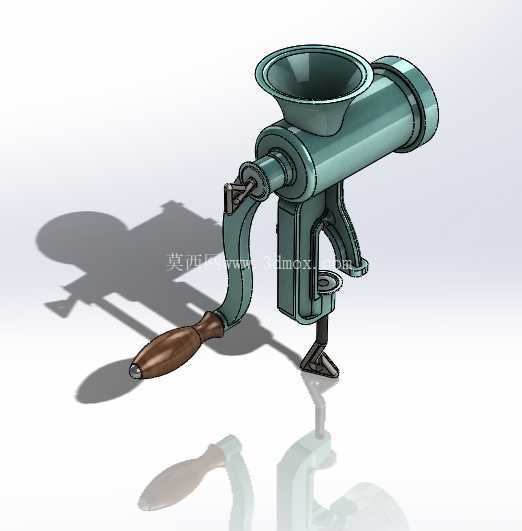

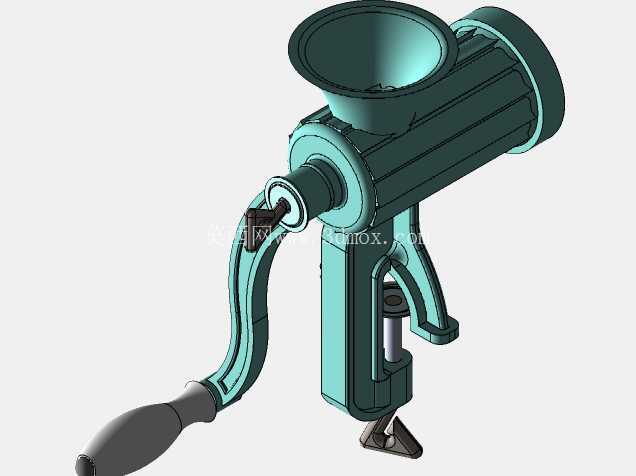

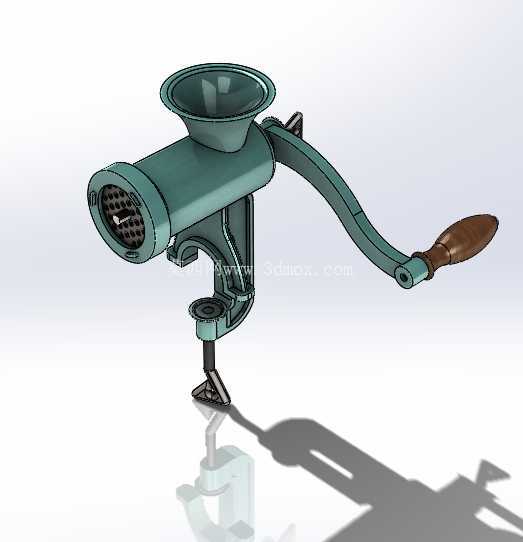

　　这款手动食材加工器具的三维结构，核心面向家庭小型食材处理、小型餐饮门店低频食材加工场景设计，区别于电动绞肉设备的大体积、高功耗特性，整体结构完全依靠手摇动力输入完成食材的挤压、切碎、成型作业，无需外接电源，适配无供电的户外聚餐、流动摊位临时加工等特殊使用场景。从功能实现逻辑来看，设备整体分为进料、挤压输送、切碎成型、动力输入、台面固定五个核心模块，顶部敞口式进料斗采用大倾角锥面设计，内壁做顺滑过渡处理，避免食材卡滞在进料拐角处，待加工的肉块、食材可直接投入料斗，依靠自重落入下方的螺旋输送腔体内。

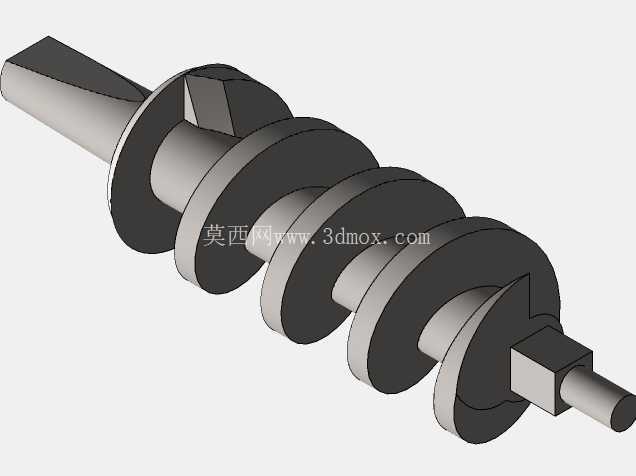

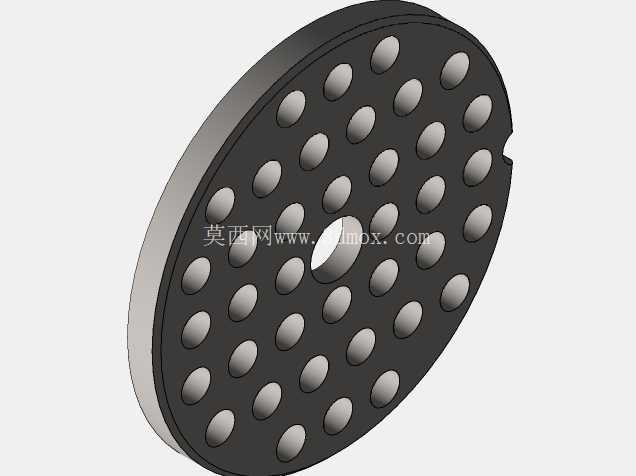

　　螺旋输送螺杆采用变螺距设计，靠近进料端的螺距更大，能够快速抓取落入的食材向出料端推送，靠近出料端的螺距逐步收窄，推送过程中逐步对食材形成挤压力，保证食材能够紧密压向出料端的孔板，避免出现空转、食材推送无力的问题。出料端的多孔板采用快拆结构设计，通过端部的锁紧环固定，更换不同孔径的孔板即可实现不同粗细的绞碎效果，搭配配套的灌肠附件时，可将肠衣套在出料口的延长管上，利用螺杆推送的肉馅直接完成灌肠作业，无需额外搭配其他专用工具。

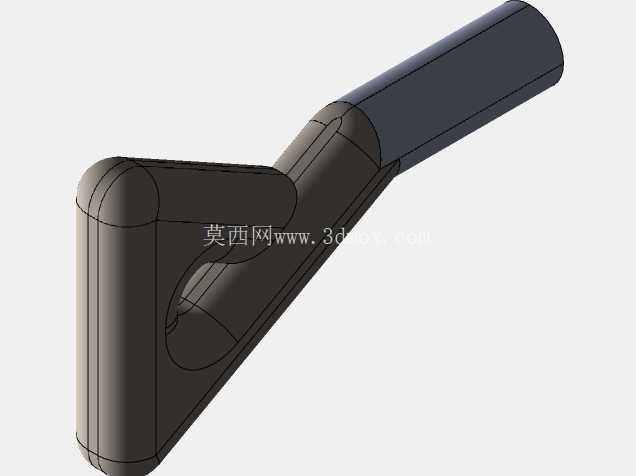

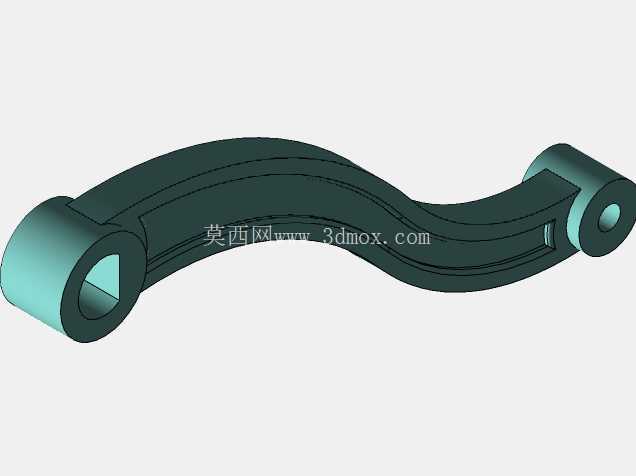

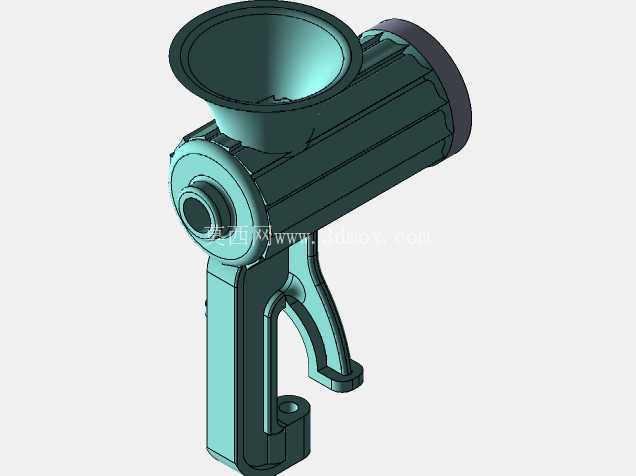

　　动力输入侧的摇臂采用偏心受力结构设计，摇臂与螺杆的连接端做方形轴配合，避免传动过程中出现打滑空转，摇臂末端的握持手柄做木质包覆处理，转动过程中握持摩擦力充足，长时间操作不易打滑，摇臂的转动半径经过反复校核，既保证操作时的力臂长度足够，降低手动转动的施力强度，又避免转动半径过大导致操作时磕碰台面周边的其他物品。台面固定结构采用螺旋夹紧式设计，设备主体下方延伸出C型夹座，夹座的下侧配备带压盘的锁紧螺杆，使用时将夹座卡在厚度适配的餐桌、操作台边缘，转动锁紧螺杆即可将整个设备牢牢固定在台面上，压盘的接触端面做防滑纹理处理，夹紧后设备在绞肉作业的反作用力下不会出现移位、晃动，夹座的可夹持厚度覆盖常规家庭餐桌、不锈钢操作台的常见厚度范围，无需额外打孔安装，拆卸移动也十分便捷。从结构设计的细节考量，整个设备的腔体内部做圆弧过渡处理，没有难以清洁的直角死角，所有与食材接触的部件均可快速拆卸，使用后可直接拆分冲洗，避免食材残渣残留滋生细菌。设备的整体外形尺寸控制在小型手动器具的合理范围内，主体腔体直径适配常规家庭使用的处理量，单次投入食材无需切得过小即可顺利进入输送腔，进料斗的高度控制在操作人员站立或坐姿操作时的舒适投料区间，操作时无需抬臂过高即可完成投料动作。

　　安装边界方面，设备固定后摇臂转动时的最大外伸距离、进料斗的上方预留空间都做了冗余设计，安装时只需保证台面边缘有足够的夹持空间，摇臂转动范围内无障碍物即可正常使用，对安装空间的要求极低，无需专门的固定工位，日常收纳时可拆分后放入橱柜抽屉，不占用过多厨房储物空间。在传动结构的受力设计上，螺杆的支撑端采用耐磨衬套结构，承受螺杆推送食材时的轴向反力，长时间使用也不会出现轴体晃动、磨损过快的问题，夹座与主体腔体的连接位置做加强筋结构处理，承受夹紧力和绞肉作业的扭转力时不会出现断裂、变形。外壳的流线型设计一方面减少了表面的凸起棱角，避免操作时磕碰划伤，另一方面也让外观更适配家庭厨房的使用场景，不会过于工业化突兀。
