西门子三极低压断路器结构设计

这款三极断路器主要面向低压配电系统的终端保护场景，在民用建筑配电、工业设备控制柜、小型生产线动力回路中都有广泛应用，核心作用是在回路出现过载、短路故障时快速切断电源，避免线路过热起火、用电设备烧毁等事故，同时也可作为回路的手动分合开关使用，满足日常检修断电的操作需求。

从功能特性来看，产品采用三极联动结构，三个进线端与出线端分别对应三相交流回路的三根相线，操作手柄扳动时三个触头同步动作，不会出现单极分断导致的三相不平衡问题；内部脱扣机构同时集成热脱扣与磁脱扣两套组件，热脱扣依靠双金属片受热形变触发，应对回路长期过载的慢故障，磁脱扣依靠电磁线圈吸合触发，应对短路瞬间的大电流冲击，分断速度可达毫秒级，能有效限制短路电流对后端设备的冲击。

设计过程中首先考虑的是安装适配性，整体采用标准DIN导轨安装结构，背部的卡扣结构可直接卡装在35mm标准电气导轨上，无需额外打孔固定，适配市面上绝大多数标准配电柜、照明箱、动力箱的安装位；外形宽度严格遵循模数化设计标准，单极宽度为18mm，三极总宽度为54mm，高度与深度也匹配通用配电箱的内部空间预留，不会出现与箱内其他元件、走线槽干涉的问题。

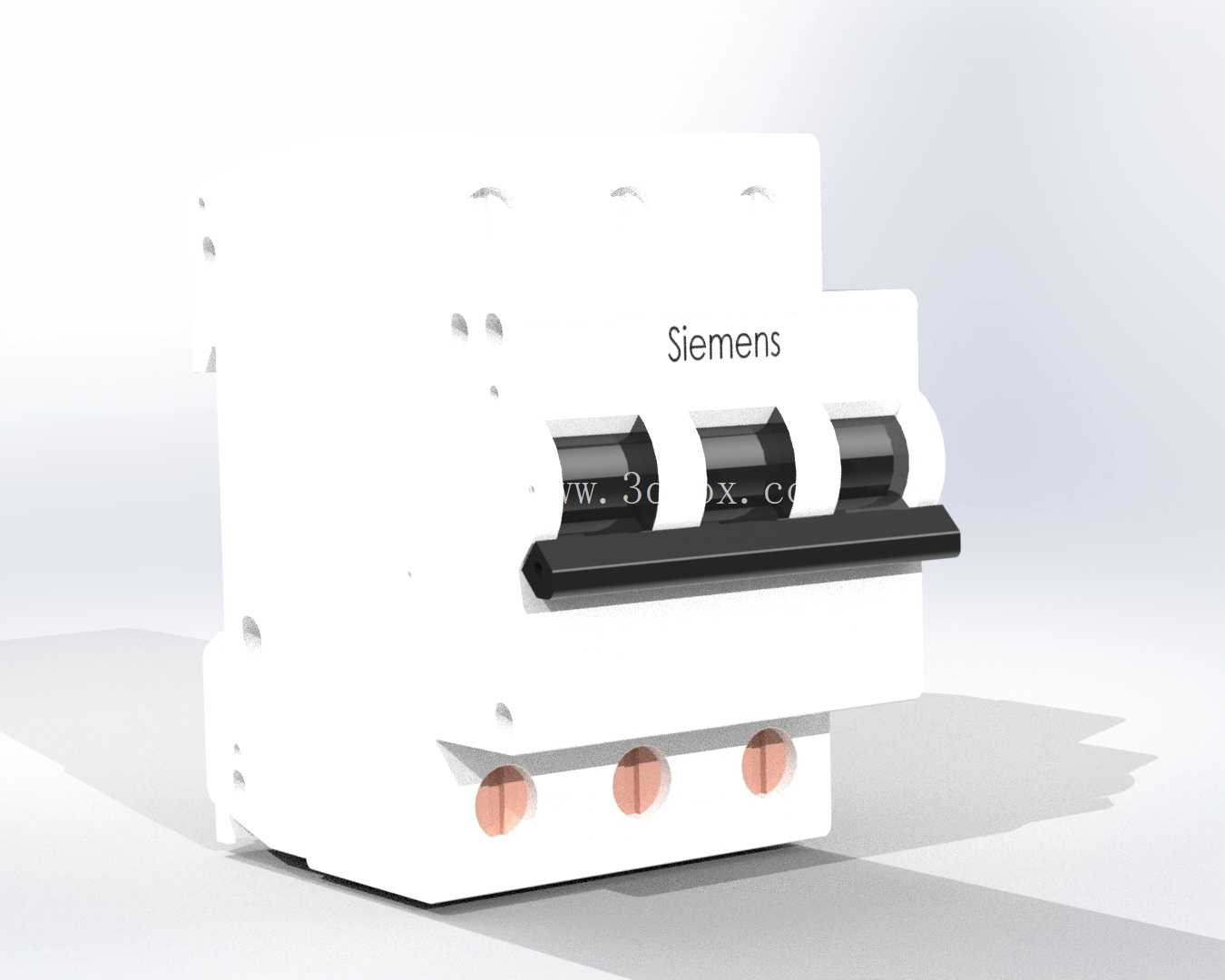

外壳采用阻燃耐冲击的热固性塑料材质，表面做了哑光防眩光处理，正面的操作手柄突出壳体表面合适高度，操作时受力均匀不会打滑，手柄位置有明确的分合标识，合闸时手柄向上处于高位，分闸时向下处于低位，故障脱扣时手柄会停在中间位置，方便运维人员快速判断回路状态。三个接线端子位于壳体上下两端，端子采用铜质镀镍材质，导电性能优异且抗氧化能力强，端子螺丝采用防滑设计，拧紧后导线压接牢固，不会出现长期使用后松动发热的问题，每个端子旁都有清晰的相线标识，避免接线时出现相序错误。

建模过程中重点还原了内部机构的运动逻辑，操作手柄与内部连杆、触头组件的运动配合关系完全参照实物结构，动触头与静触头的接触行程、超程参数都符合低压电器的设计规范，灭弧室的栅片结构也做了精细化还原，确保短路分断时电弧能被快速切割熄灭，不会出现电弧外喷的安全隐患。壳体上的散热槽位置对应内部发热元件的排布，既能保证长期工作时的热量散发，又能防止外部灰尘、水滴进入壳体内部，防护等级达到IP20，满足常规配电场景的使用要求。

在实际选型应用中，这款三极断路器可根据回路额定电流选择对应脱扣电流等级，适配不同功率的三相负载，安装时需保证进线端接电源侧、出线端接负载侧，接线时导线剥线长度要匹配端子深度，避免铜丝外露引发相间短路，日常运维时可定期操作手柄分合几次，避免内部机构长期静止出现卡涩问题。建模时对所有安装孔位、卡扣尺寸、端子间距都做了参数化校准，可直接用于配电柜的布局设计、安装干涉检查，也可作为电气类教学演示的三维素材，帮助从业者理解低压断路器的内部结构与工作原理。
