内燃机燃油精密喷油器结构设计

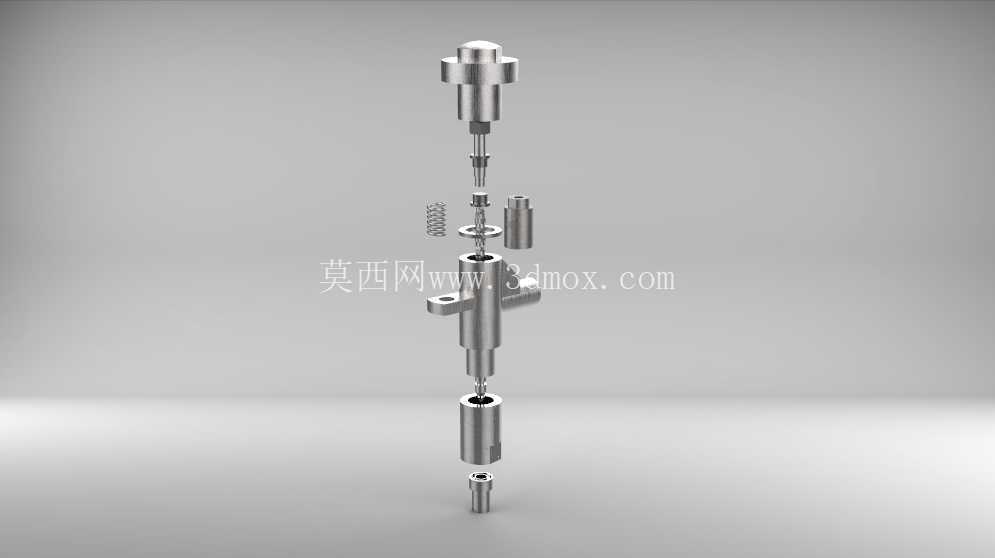

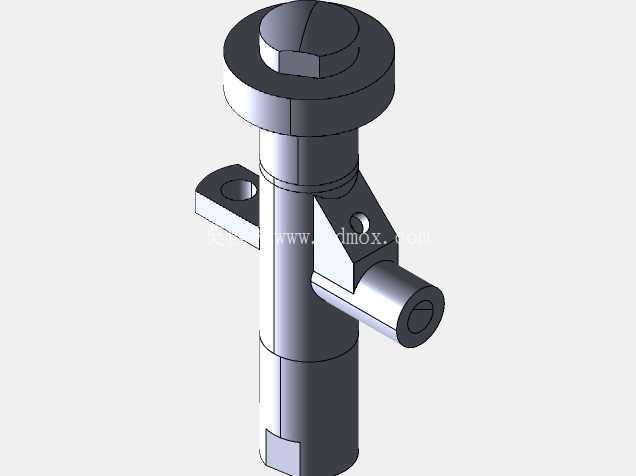

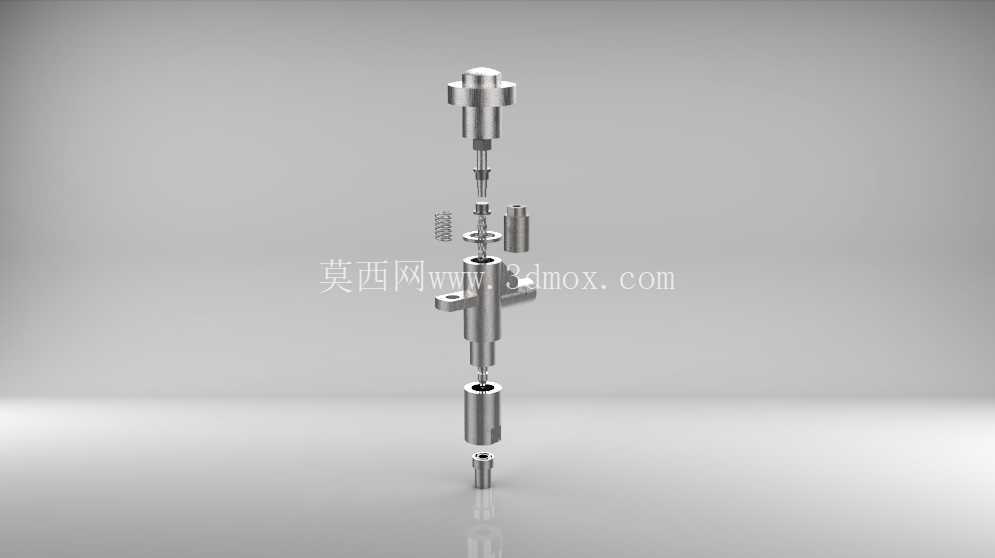

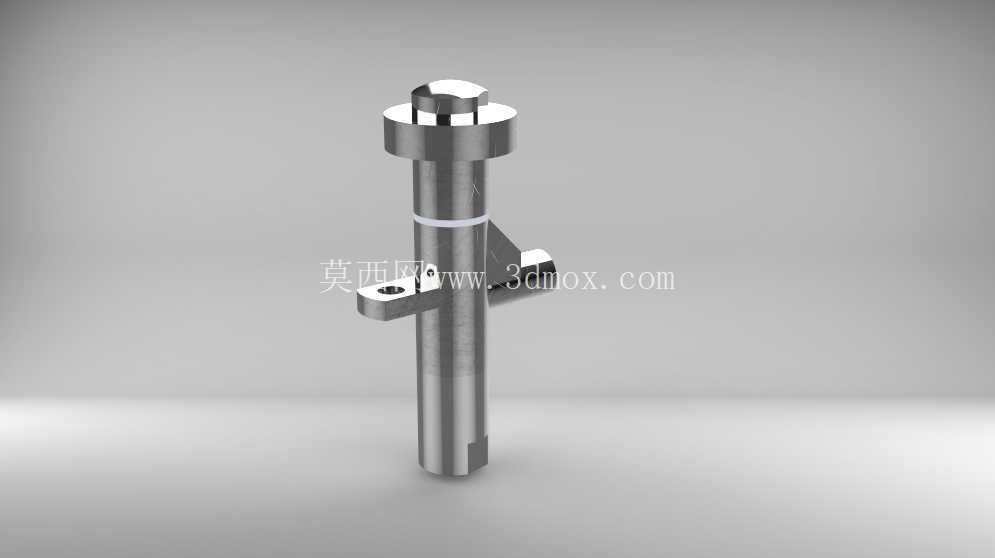

在车用动力、工程机械动力、小型通用发电机组的内燃机开发场景中，喷油器是决定燃烧效率、排放指标与动力输出平顺性的核心精密部件，其结构设计的合理性直接影响整机的油耗表现与尾气排放水平。不同于早期化油器的被动供油逻辑，这款喷油器采用电控触发的结构设计，整体为细长轴类阶梯布局，沿燃油流动方向依次布置进油接嘴、滤芯组件、电磁触发阀杆、增压腔、针阀偶件与喷油嘴头，各段同轴度公差控制在0.01mm级别，避免高压燃油流动过程中出现偏磨、泄漏问题。从安装边界来看，喷油器上部设计有六角锁紧定位段，适配M14×1.25的标准安装螺纹，可直接固定在气缸盖的喷油器安装孔内，安装时伸出燃烧室的喷嘴突出量控制在2-3mm区间，既避免突出过多被高温燃气烧蚀，也防止缩进过多导致燃油喷束撞击进气道壁面形成湿壁积碳。进油端采用快插式硬密封接口，可直接对接高压共轨油管，接口处的密封锥面角度设计为60度，在160MPa的系统工作压力下仍能保证零泄漏，不需要额外加装密封垫片，减少装配工序的同时降低长期使用后的密封失效风险。

在功能实现逻辑上，这款喷油器的内部阀杆采用分体式设计，上部电磁衔铁与下部针阀通过定位销连接，既保证电磁触发时的动作响应速度，也能在针阀偶件出现磨损后单独更换易损件，降低后期维护成本。喷油嘴端设计有6个直径0.18mm的喷孔，喷孔沿喷嘴头圆周呈150度锥角均匀分布，燃油从增压腔喷出后可形成均匀的锥形雾化油束，油束的贯穿距离控制在25-30mm，能够在进气冲程末期与进入气缸的空气充分混合，避免局部混合气过浓或过稀导致的燃烧不完全问题。针对不同燃料类型的适配需求，这款喷油器的针阀升程设计为0.25mm，开启响应时间小于0.3ms，能够跟随发动机控制单元的信号快速完成启闭动作，在怠速工况下可实现单次循环1mm³的微量精准喷油，在全负荷工况下最大单次喷油量可达80mm³，覆盖从10kW小型通用汽油机到200kW车用柴油机的供油需求。

从结构设计的细节考量，喷油器内部的滤芯组件采用多层不锈钢烧结网结构，过滤精度可达10μm，能够拦截燃油中的微小杂质，避免杂质进入针阀偶件配合面导致的卡滞、磨损问题，滤芯与进油腔采用过盈压装配合，不需要额外固定结构，在高压燃油的持续冲刷下也不会出现移位脱落。针阀与针阀体的配合间隙控制在1.5-2.5μm之间，间隙过小会导致针阀运动卡滞，间隙过大则会出现燃油泄漏导致轨压波动，配合面经过高精度研磨处理，表面粗糙度达到Ra0.05级别，保证长期往复运动后的磨损量控制在允许范围内。喷油器的外部壳体采用不锈钢材质一体加工成型，表面经过钝化处理，可耐受气缸盖附近120℃的持续工作温度，同时抵御燃油中硫化物的腐蚀，设计使用寿命可达10000工作小时以上。在实际装配调试过程中，需要注意喷油器与安装孔之间的铜垫片厚度选择，通过调整垫片厚度可微调喷嘴的突出量，匹配不同燃烧室形状的涡流比，让油束与燃烧室的气流运动形成最佳匹配，进一步提升油气混合均匀度，降低颗粒物与氮氧化物的排放水平。
