工业用筒式承压过滤罐体结构设计

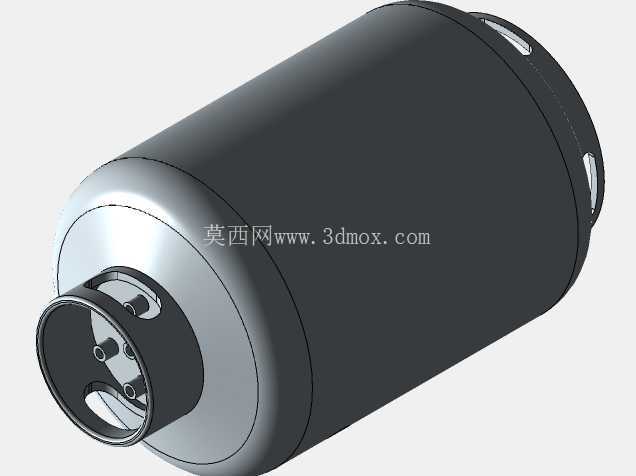

　　该筒式承压过滤罐体主要应用于工业流体处理场景，覆盖液压系统循环过滤、工业给水预处理、中小型化工流体杂质分离等工况，可直接串接在管路中完成流体介质的固液分离作业，拦截介质中携带的金属碎屑、悬浮颗粒、絮状杂质，避免下游精密阀件、泵体、执行元件出现磨损、卡滞、流道堵塞等故障。从结构设计逻辑来看，整体采用卧式圆柱筒体作为主体承压结构，这类结构的优势在于筒体环向应力分布均匀，相同壁厚下承压能力优于方形或异形壳体，同时圆柱内壁无直角死角，流体在腔体内流动时不会形成局部滞流区，能减少杂质在腔壁的附着堆积，降低日常维护的清理难度。

　　筒体一端采用一体化成型的端盖接口结构，端盖上预留了三个均匀分布的连接孔位，对应管路对接时的紧固件安装位置，孔位的分布角度经过匹配计算，安装时可实现与对接法兰的快速对位，无需反复调整角度；端盖中心区域为流体进出的主流道，流道边缘做了圆弧过渡处理，能减少流体进出腔体时的局部阻力损失，降低管路系统的压损。筒体侧壁靠近另一端的位置设置了两个对称的辅助接口，可根据实际工况需求作为排气口、排污口或者压差检测接口使用，无需在现场额外对筒体进行开孔加工，避免现场焊接、钻孔破坏筒体的防腐层与承压强度。

　　从安装边界来看，该罐体的长径比控制在2.2:1，属于紧凑型卧式过滤单元，安装时不需要预留过大的轴向操作空间，筒体的圆柱外表面可适配常规的管夹式安装支架，支架固定位置可根据现场管路布局灵活调整，不受预设安装座位置的限制；端盖接口的连接尺寸匹配通用工业管路的法兰标准，可直接与同通径的管路、阀件对接，不需要额外加工过渡接头。设计过程中针对筒体与端盖的连接位置做了应力分散处理，端盖与筒体衔接处采用圆弧过渡结构，避免直角连接处出现应力集中，在承压工况下能有效降低连接位置的疲劳损伤风险，延长设备的整体使用寿命。

　　筒体的内壁粗糙度控制在Ra1.6以内，光滑的内壁不仅能减少杂质附着，在更换内部过滤元件时，也能快速完成腔体内壁的冲洗作业，减少维护过程的停机时间。针对不同工况的适配性，该结构的壁厚预留了足够的余量，可适配最高1.6MPa的工作压力，覆盖绝大多数工业低压流体管路的使用需求；筒体两端的密封槽位采用标准O型圈密封结构，密封件采购替换方便，不需要定制特殊规格的密封配件，能降低后期运维的配件成本。在流体流道设计上，内部腔体的容积经过计算，可匹配对应通径下的额定流量需求，流体进入腔体后流速会因通径扩大而降低，大颗粒杂质会在重力作用下沉降到腔体底部，不会直接冲击过滤元件表面，能有效延长内部过滤元件的使用寿命，减少滤芯更换频次。
