2000mAh软包锂聚合物供电电芯结构

项目分类:电池 发布时间:2026-06-29 ID:1193404
  • 2000mAh软包锂聚合物供电电芯结构
  • 2000mAh软包锂聚合物供电电芯结构
  • 2000mAh软包锂聚合物供电电芯结构
  • 2000mAh软包锂聚合物供电电芯结构
  • 2000mAh软包锂聚合物供电电芯结构
  • 2000mAh软包锂聚合物供电电芯结构
  • 2000mAh软包锂聚合物供电电芯结构
  • 2000mAh软包锂聚合物供电电芯结构
  • 2000mAh软包锂聚合物供电电芯结构
  • 2000mAh软包锂聚合物供电电芯结构

这款2000mAh容量的锂聚合物电芯结构,在消费电子、便携检测设备、小型物联网终端的供电方案选型中属于非常常见的规格,日常做结构堆叠时经常会碰到这类电芯的适配设计。从实际应用场景来看,这类容量的电芯大多用在手持测温仪、便携式数据采集器、小型蓝牙外设、低功耗户外传感节点这类对供电体积有严格限制的设备上,相比传统圆柱锂电,软包聚合物的形态可以更好适配设备内部的异形空间,不会因为圆柱的固定弧面浪费宝贵的内部堆叠容积。

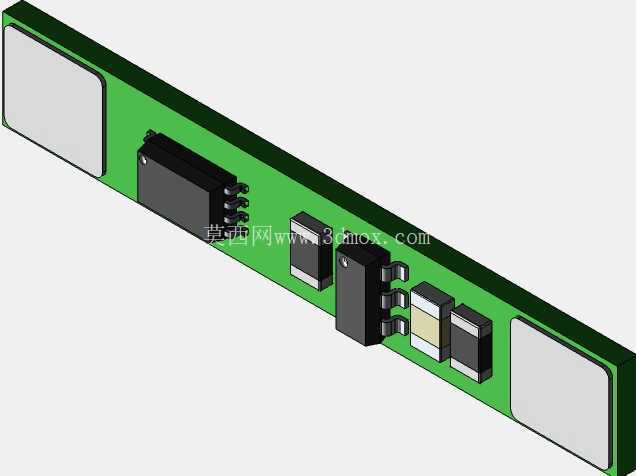

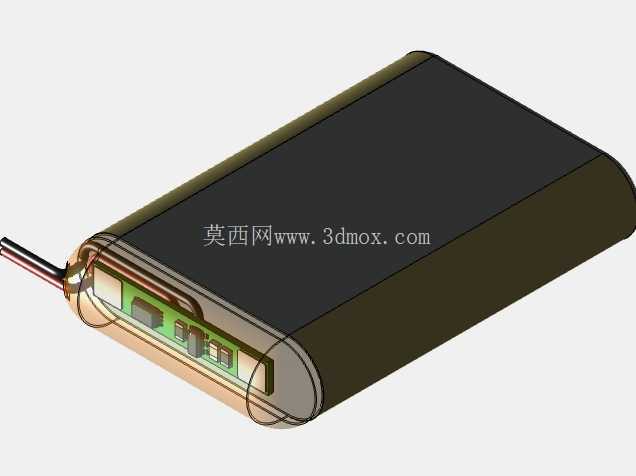

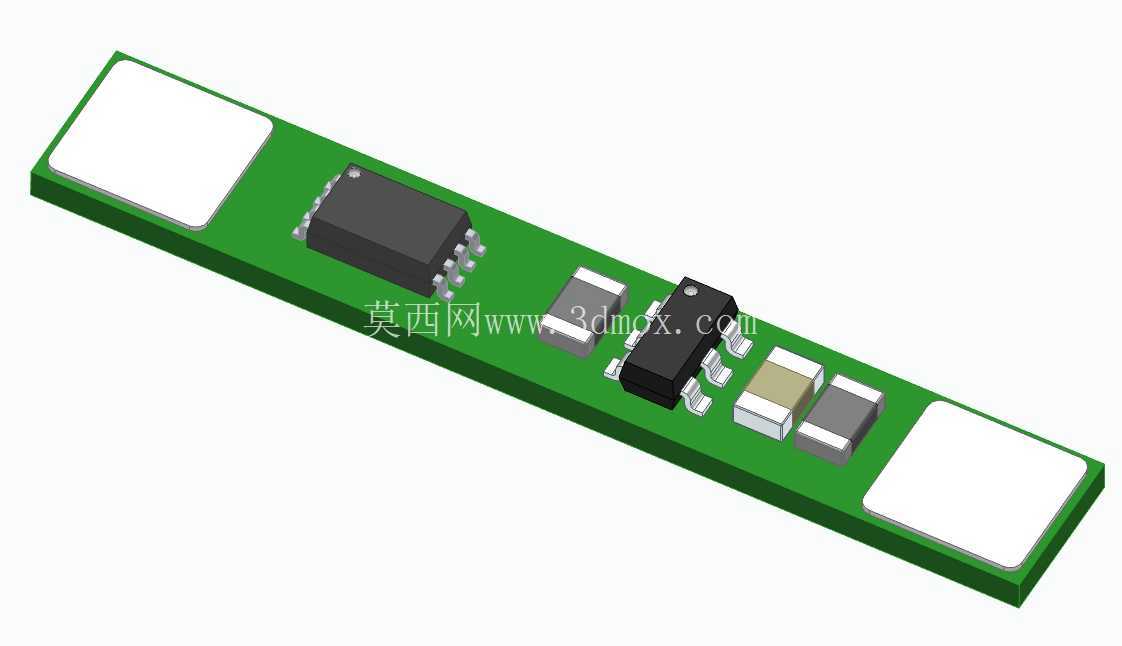

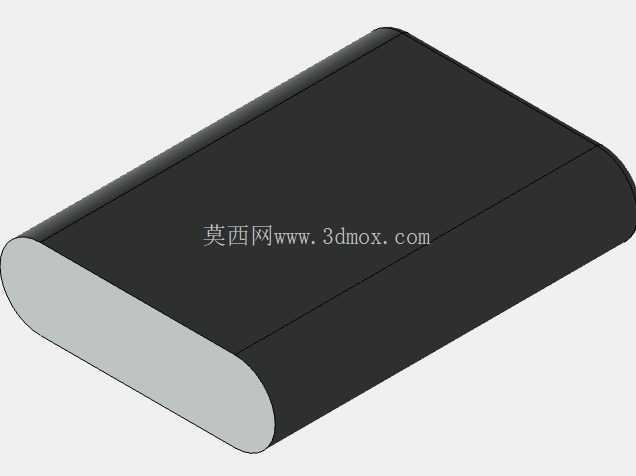

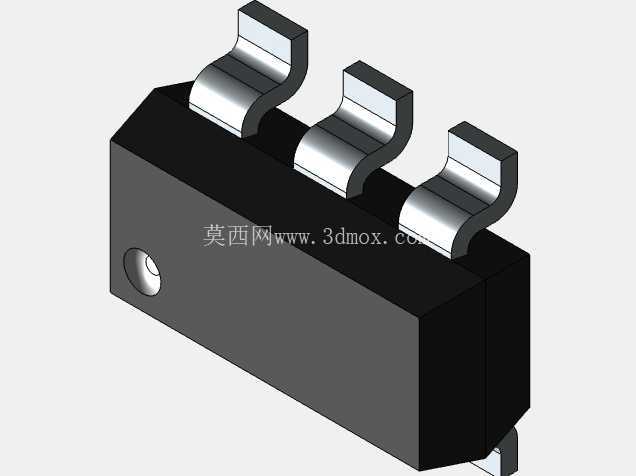

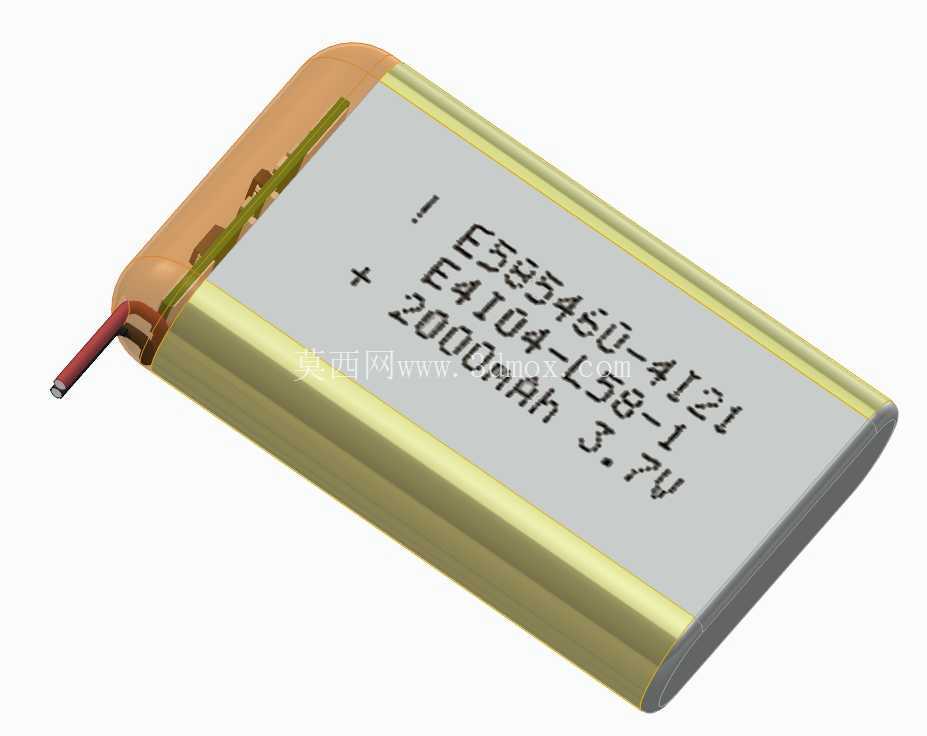

从结构设计的角度拆解这个模型,首先能看到电芯主体采用圆角矩形的软包封装,边缘做了圆弧过渡处理,这个细节不是单纯为了美观,实际生产中软包电芯的铝塑膜封边如果做直角,在设备组装、后续使用受挤压时很容易出现封边开裂漏液的问题,圆角过渡可以分散边角的应力,提升电芯封装的可靠性。电芯一端引出的极耳区域做了局部的结构补强,模型里还原了保护板的安装位,保护板上预留了焊盘和元器件贴装位置,实际选型时这个位置会布置过流保护IC、温感电阻,部分带通讯功能的设备还会在这个区域加电量计芯片,用来实时反馈电芯剩余容量。

做设备结构设计时,这类电芯的安装边界需要特别注意,首先电芯主体的厚度方向不能做硬挤压,软包电芯的外层铝塑膜厚度很薄,过度挤压会破坏内部层叠结构,轻则导致电芯容量衰减,重则引发内部短路,所以在设计电池仓时,厚度方向要预留0.2-0.3mm的间隙,周圈可以用泡棉做缓冲,既可以固定电芯位置,也能吸收设备跌落时的冲击。极耳引出的方向要和设备主板的供电接口位置匹配,避免极耳弯折过度,极耳的弯折半径不能小于2mm,反复弯折会导致极耳金属疲劳断裂,很多手持设备的供电接触不良问题,根源都是极耳弯折设计不合理。

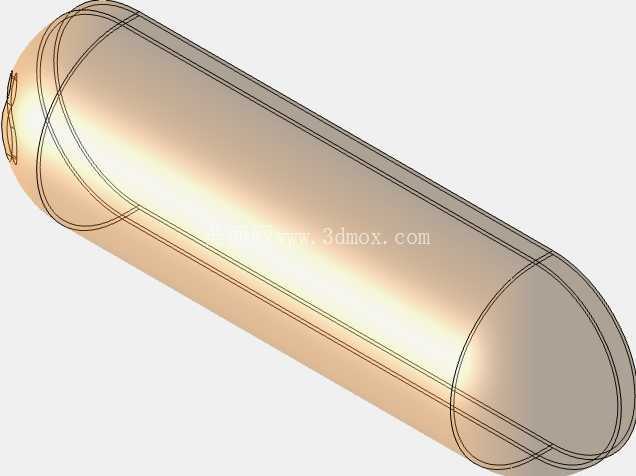

从功能特性来看,2000mAh的容量对于低功耗设备来说,配合合理的电源管理方案,可以实现数周的待机时长,聚合物电芯的电解液为凝胶态,相比液态电解液的锂电,漏液风险更低,外壳不会因为内部产气出现硬鼓包的爆裂风险,安全特性更适合贴近人体使用的便携设备。建模时还原了电芯外层的包覆层结构,实际生产中这层包覆是带绝缘特性的PET膜,既可以避免电芯和设备内部的金属结构件接触短路,也能起到一定的耐磨防护作用。

在做整机堆叠验证时,这个三维模型可以直接导入装配体,验证电池仓和周边结构的干涉情况,比如和主板上的高器件、壳体的加强筋、固定螺丝柱之间的安全距离,尤其是金属螺丝柱,和电芯表面的距离不能小于1mm,必要时要在螺丝柱位置加绝缘麦拉片,避免螺丝打穿电芯封装引发安全问题。另外电芯的出线位置要避开设备的天线区域,供电走线的环路面积要尽量小,减少对射频信号的干扰,这部分在结构建模阶段就要提前预留走线空间,避免后期试产时才发现走线和结构干涉,被迫调整主板布局。

很多初级工程师在选这类电芯时,容易只看标称容量忽略电芯的实际放电倍率,2000mAh的常规聚合物电芯大多是1C放电规格,也就是持续放电电流最大2A,如果设备里有电机、蜂鸣器这类瞬时大电流负载,就要选更高倍率的电芯,或者在供电端加大电容做缓冲,不然会出现大负载时电压跌落导致设备重启的问题。这个模型里还原的保护板结构,也能提醒设计人员在选型时确认保护板的过流保护阈值,要和设备的最大工作电流匹配,避免正常工作时触发保护断电。

另外在做壳体设计时,电池仓的位置要尽量远离设备的发热器件,比如功率MOS、充电IC这类工作时会升温的元件,长期高温环境会加速电芯老化,缩短循环寿命,建模时可以通过热仿真辅助确认电芯位置的工作温度,尽量控制在45摄氏度以内。电芯的固定方式优先采用双面胶加周圈泡棉的形式,不要用硬胶直接粘接在电芯表面,避免后期维修更换时损坏电芯封装,同时也要保证电芯在设备内部不会出现窜动,跌落时不会撞击到其他器件。
