拖拉机后置装载作业属具结构设计

这款拖拉机后置装载属具，主要面向中小型农业生产场景、乡村零散工程作业场景设计，可适配多数常规马力段的轮式拖拉机后置挂接点位，解决普通拖拉机缺乏前端装载能力、小型散料转运作业需额外配备专用装载设备的痛点，在农田整治、农家肥转运、砂石料短途挪移、农产品集散装载、养殖场清粪作业等场景中都能发挥实用价值，无需对拖拉机主体结构做大幅改装，就能让普通拖拉机具备基础的铲装、举升、卸料能力，大幅拓展农用拖拉机的作业适用范围，降低小微经营主体的设备购置成本。

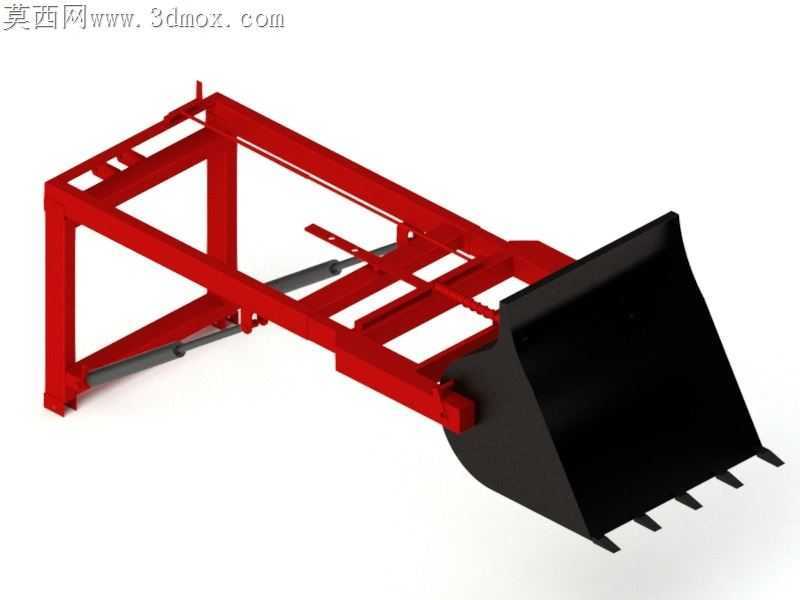

从功能特性来看，该属具采用后置三点挂接的匹配逻辑，整体结构以高强度矩形钢管焊接成型的红色机架作为承载主体，机架预留了与拖拉机后置悬挂系统完全匹配的挂接销孔，安装时可直接对位挂接，无需额外加工转接构件；机架两侧对称布置液压油缸安装位，配套的液压油缸可直接对接拖拉机自带的液压输出油路，通过拖拉机驾驶位的液压操控手柄即可完成铲斗的举升、下落、收斗、翻斗动作，操作逻辑与常规农用机具操控保持一致，机手无需额外学习复杂操作流程即可快速上手。前端的黑色铲斗采用带加强筋的耐磨钢板成型结构，铲斗前缘设置五根突出的斗齿，可轻松插入密实的散料堆、土堆内部，降低铲装作业的切入阻力，铲斗的容积设计匹配对应马力拖拉机的承载上限，避免过载作业损伤拖拉机传动系统与悬挂结构。

设计过程中优先考虑了农用场景的耐用性与易维护性，整体机架采用框架式镂空结构，在保证结构强度满足额定载荷要求的前提下，尽可能降低属具自身重量，减少拖拉机非作业状态下的负载消耗；所有液压管路的布置都沿机架内侧走线，避免作业过程中被树枝、石块剐蹭破损，铰接点位全部采用带防尘密封的衬套结构，可适应农田、工地多粉尘的作业环境，延长铰接部位的磨损周期。在安装边界设计上，该属具挂接完成后整机横向宽度控制在常规拖拉机后轮轮距范围内，不会超出拖拉机自身的通行宽度，可顺利通过乡村狭窄道路、农田田埂通道；属具收起状态下的最小离地间隙与拖拉机本身离地间隙保持一致，不会影响拖拉机的正常道路通行与田间转场；举升行程设计充分考虑散料装车的常规高度，可满足普通农用三轮车、小型货运车辆的货箱卸料高度要求，无需额外垫高作业面即可完成散料装车作业。

整体结构没有冗余的复杂构件，日常维护仅需定期对铰接点位加注润滑脂、检查液压管路密封情况即可，非常适合农村地区缺乏专业维保条件的使用环境，可有效填补小型农用动力机械在装载作业领域的功能空白。
