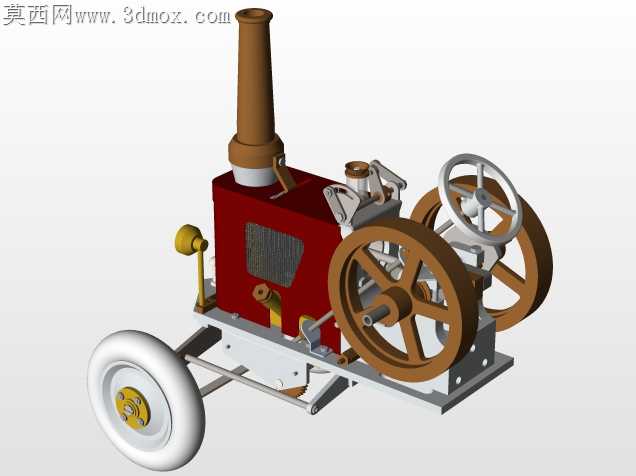

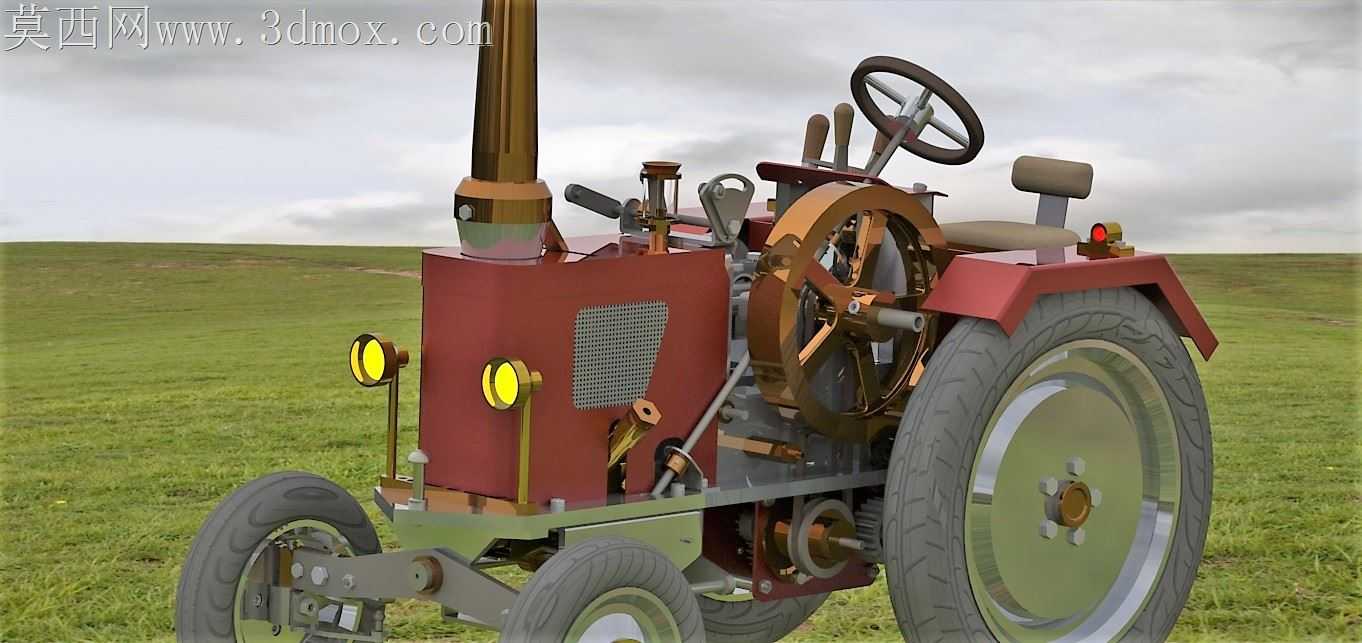

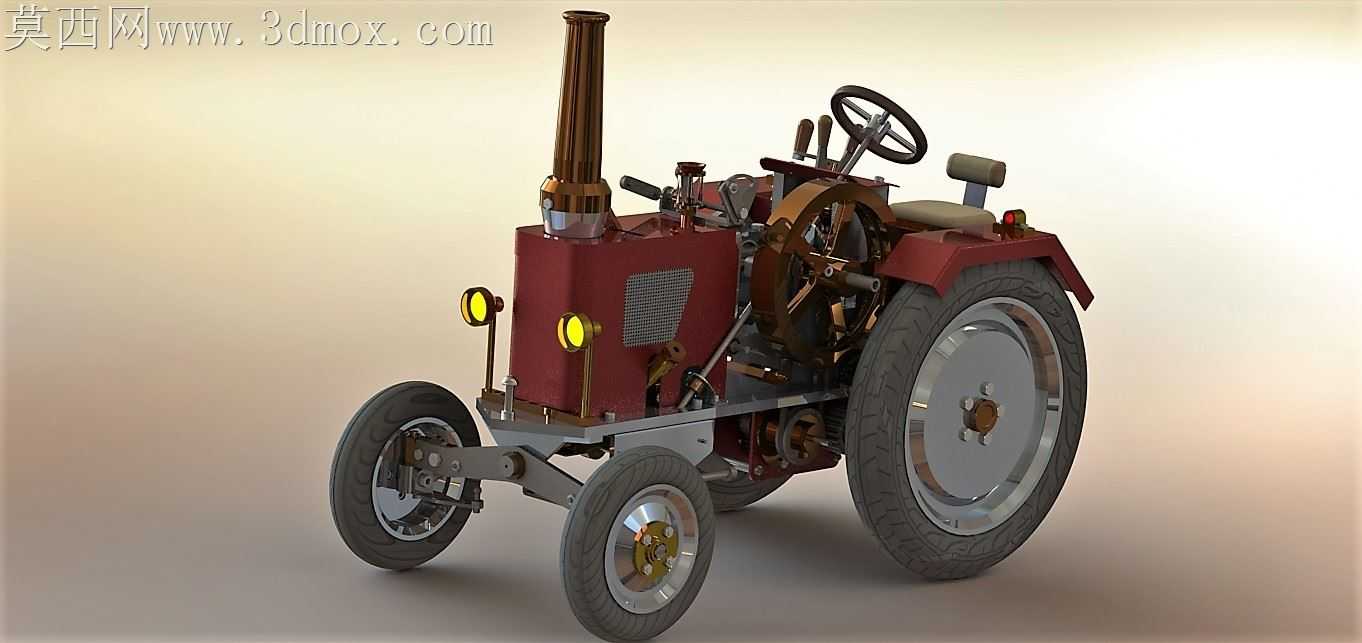

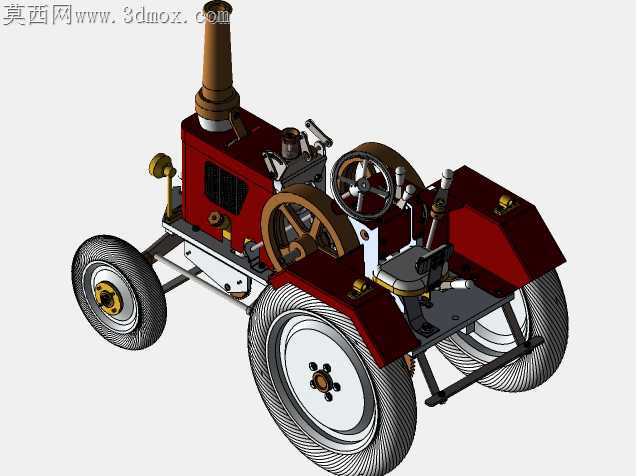

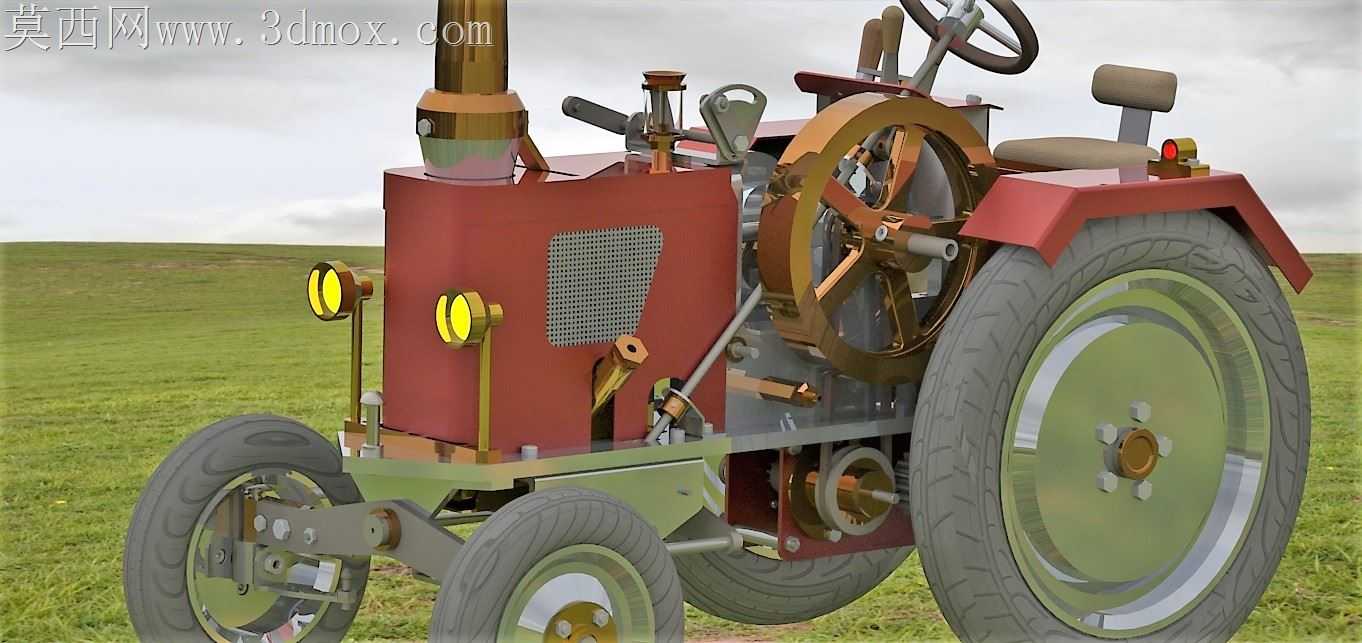

兰茨小型农用拖拉机结构展示设计

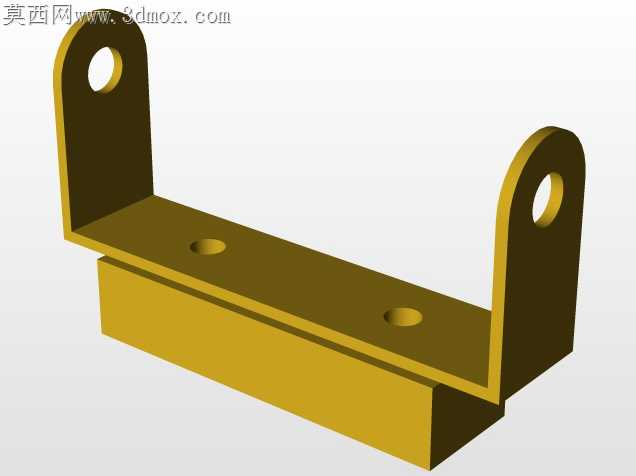

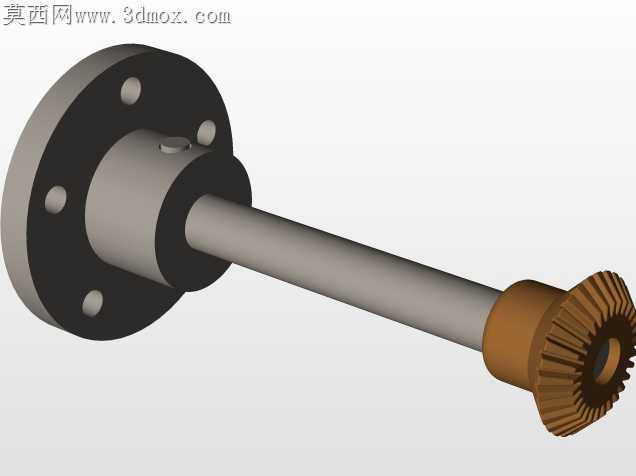

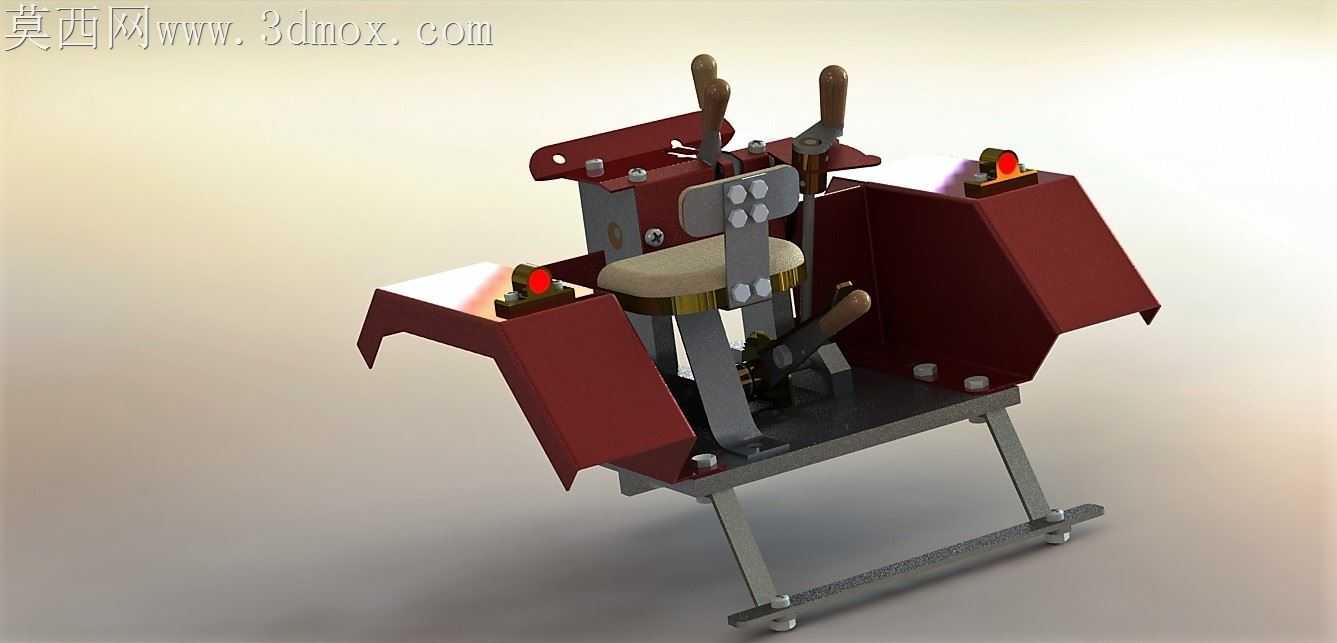

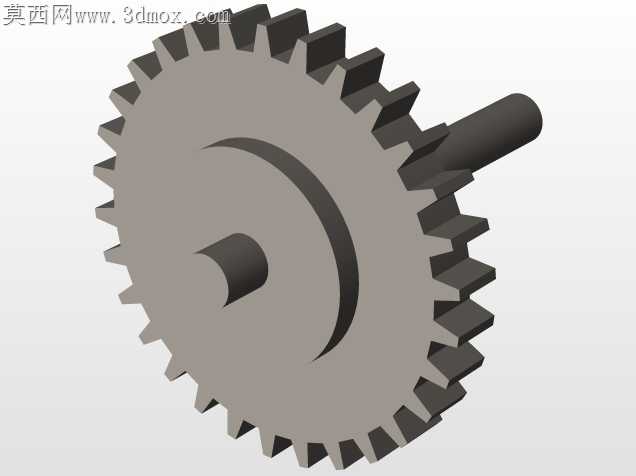

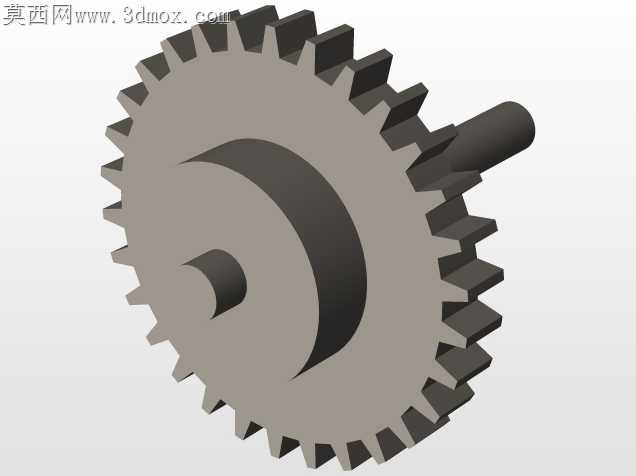

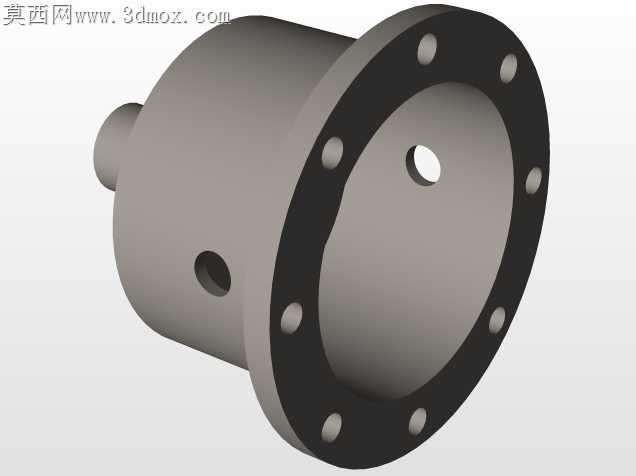

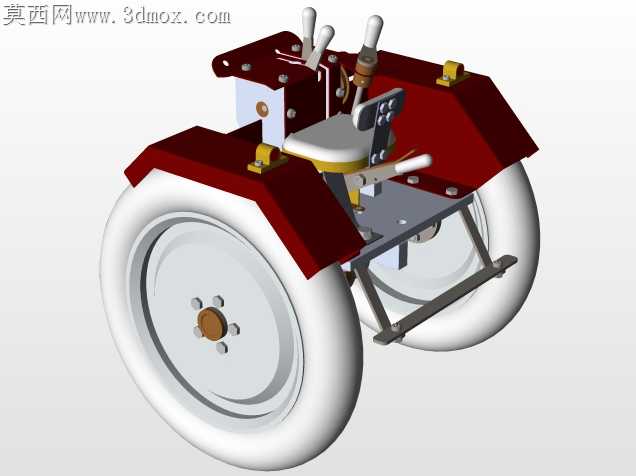

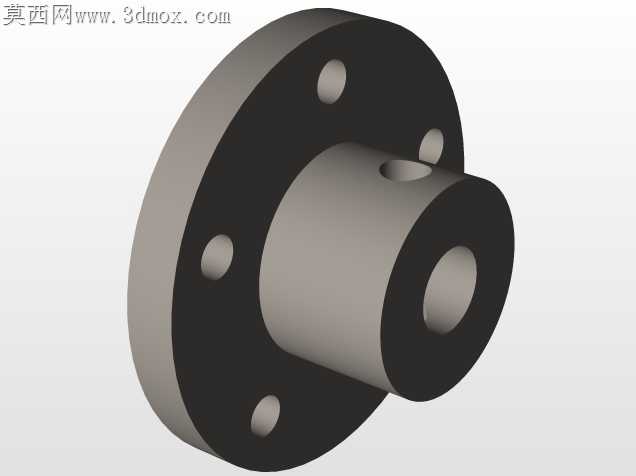

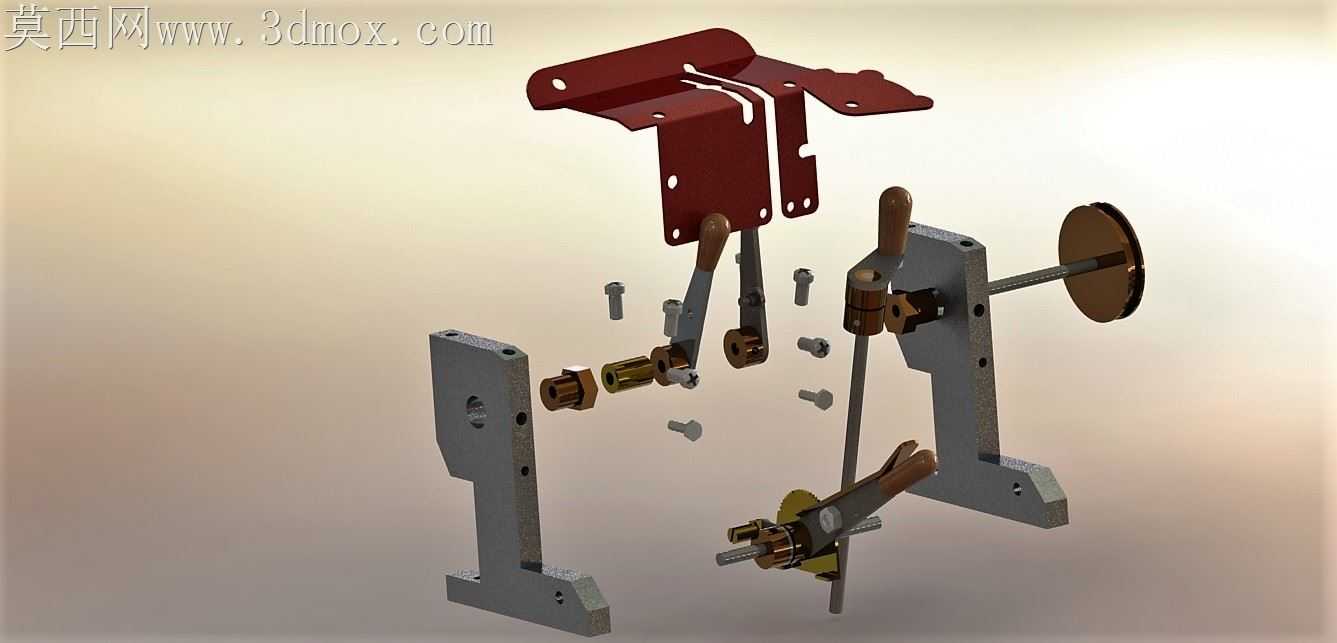

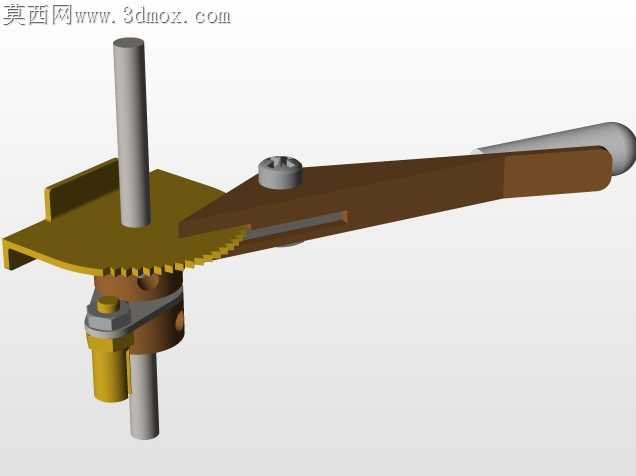

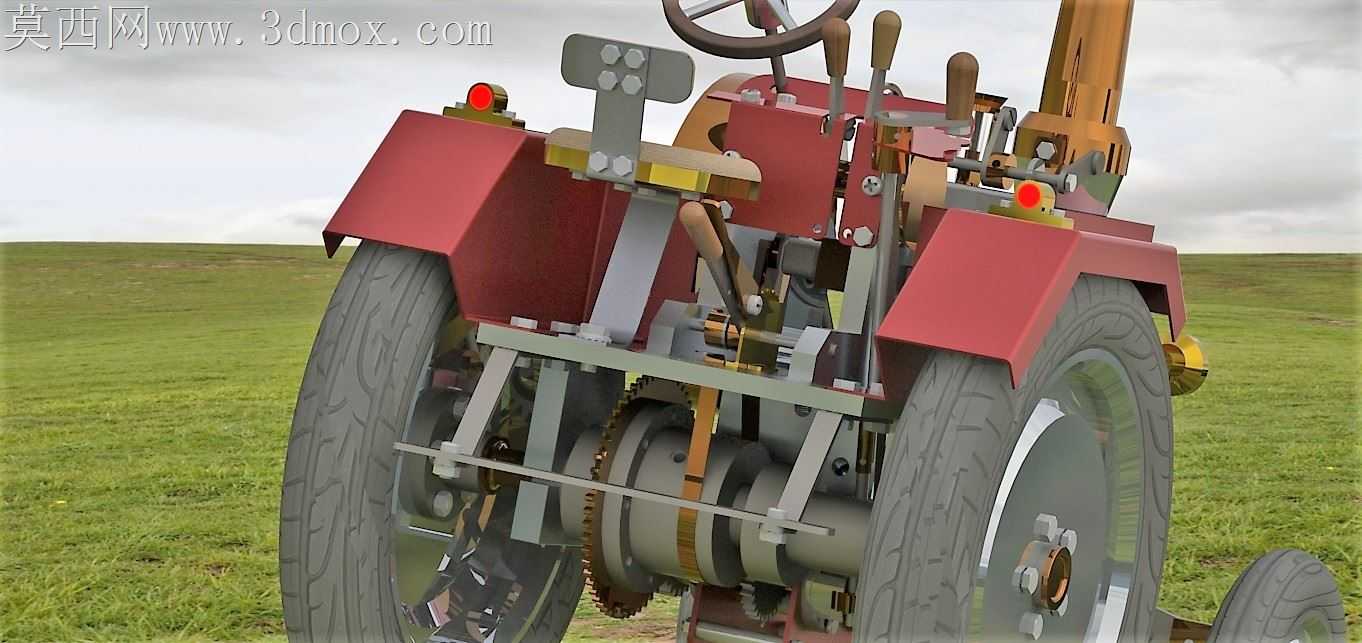

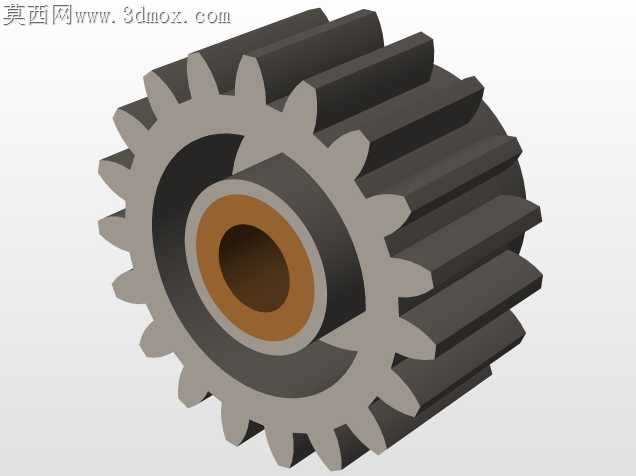

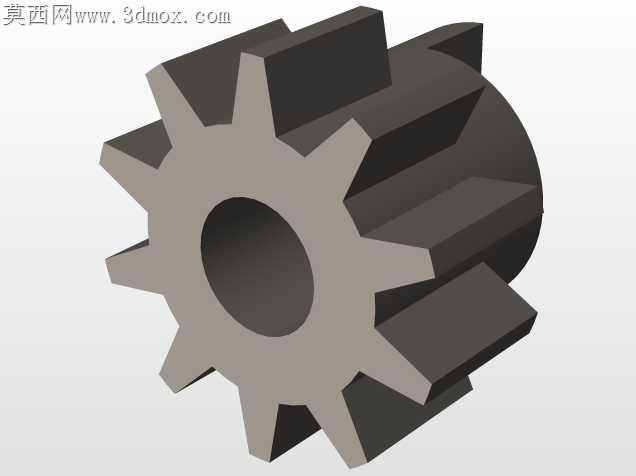

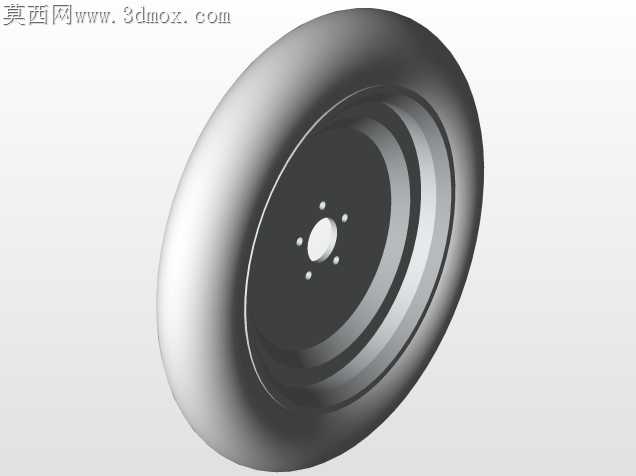

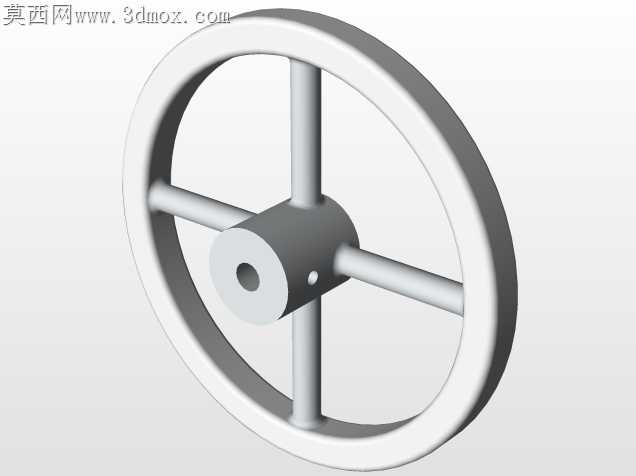

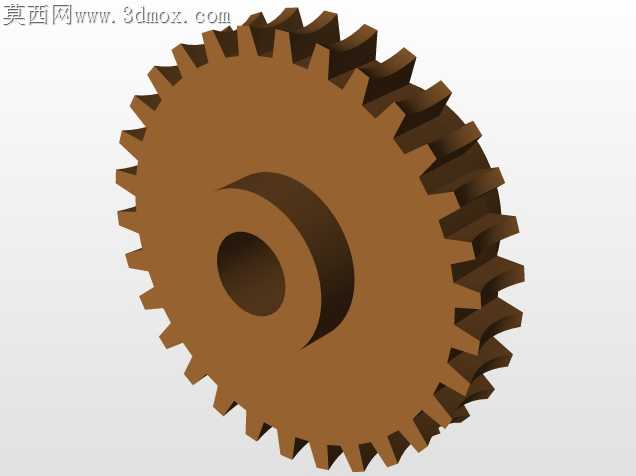

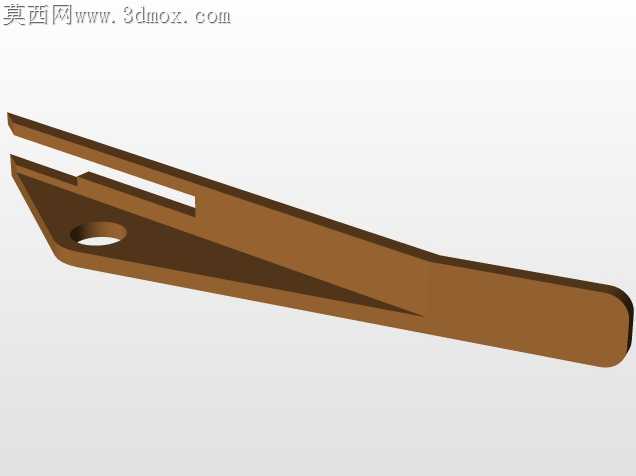

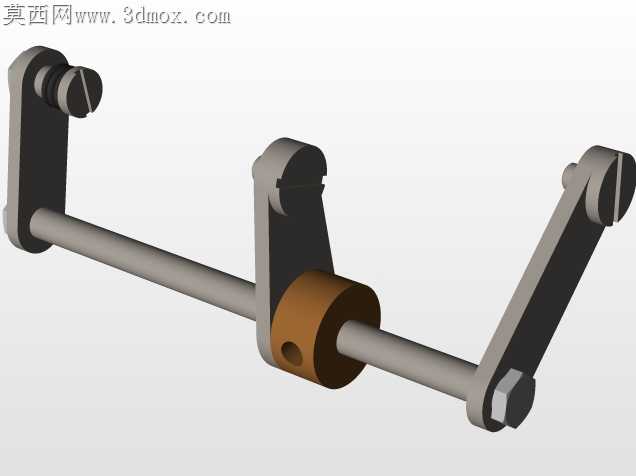

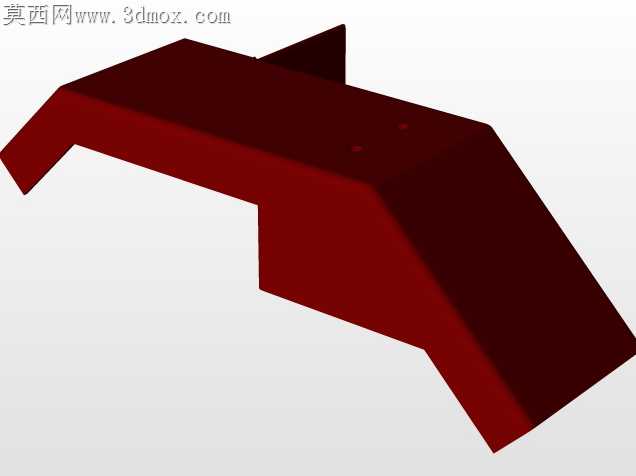

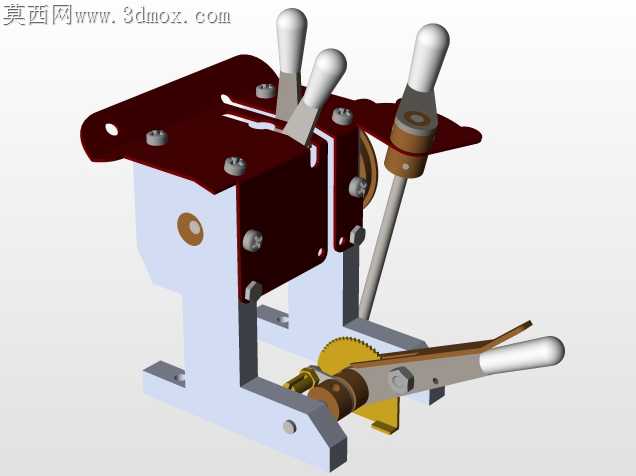

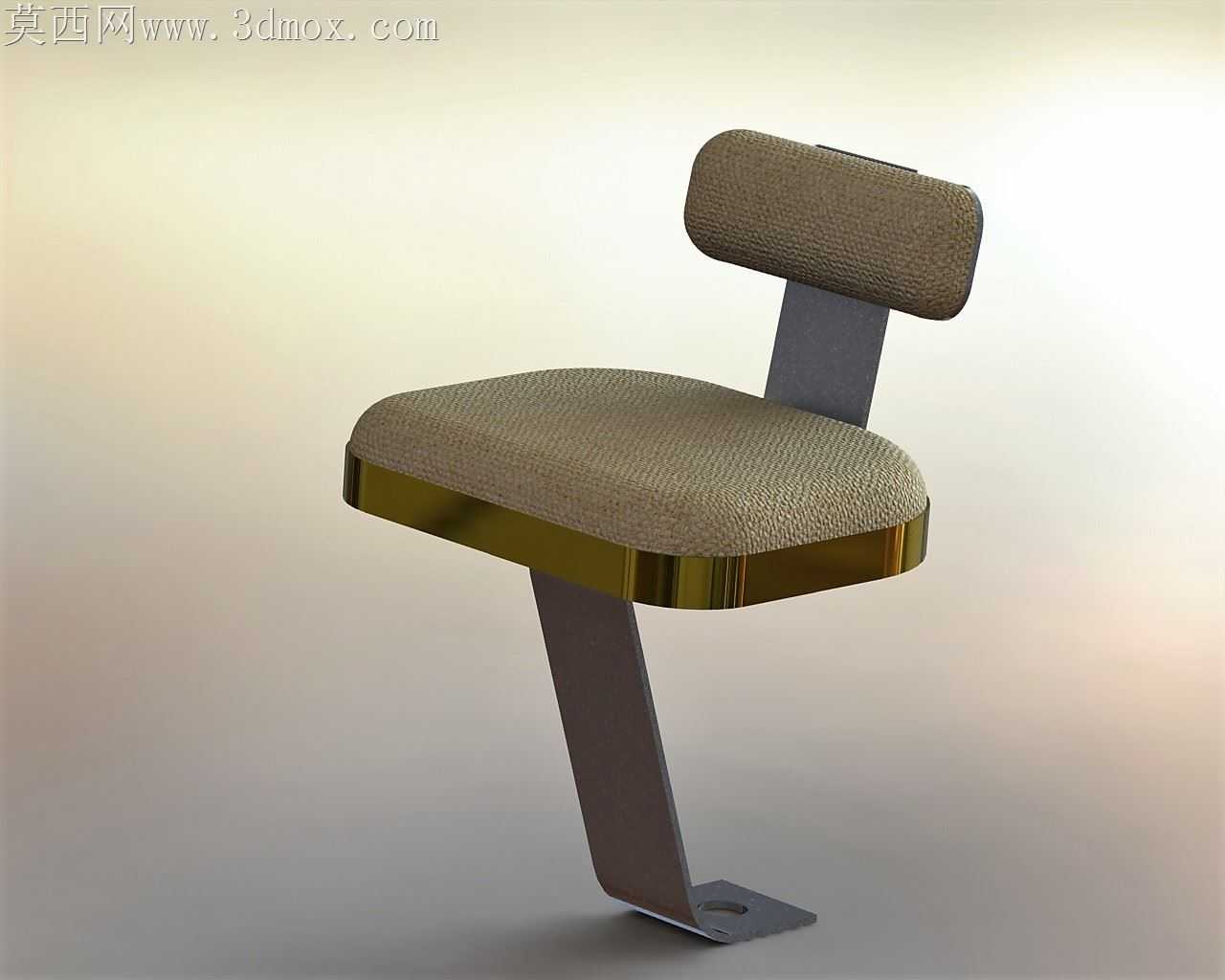

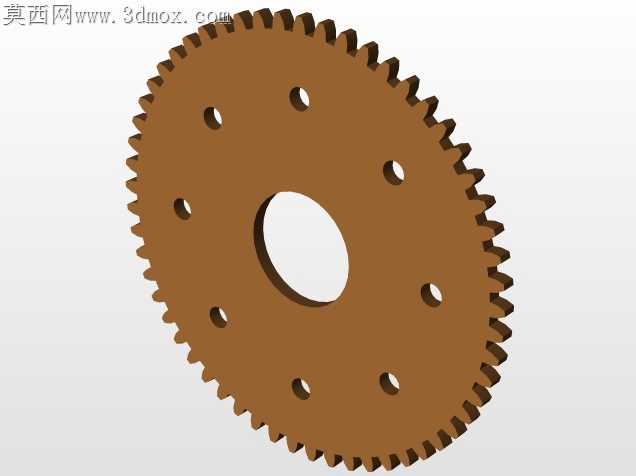

小型农用机械在丘陵坡地作业时，常因传动系刚性不足出现半轴窜动、换挡杆干涉的问题，这款兰茨小型拖拉机的三维结构设计，恰好针对这类田间工况的装配隐患做了细节落地。外露的最终传动齿轮没有做全包覆壳体，反而留出了足够的检修间隙，齿圈与轮毂的配合面预留了0.02mm的过盈公差，装配时无需热装即可通过工装压合，后续田间作业沾附泥污后，也能直接冲扫齿面残留，不用拆解整个后桥壳。操控区域的三根操纵杆排布特意错开了座椅下方的转向传动轴行程，杆身的弯折角度经过反复校核，挂挡时手臂自然下垂即可触及，不会因为座椅颠簸晃动碰到杆体引发误操作。后轮的钢板弹簧支座直接铆接在车架纵梁上，没有额外加装饰性的覆盖件，支座的铆接孔做了沉台处理，铆接后铆钉头不会突出平面，避免作业时杂草缠绕在铆钉位置磨损轮胎侧壁。座椅下方的减震垫采用了分层结构，上层是硬质橡胶承托人体重量，下层是软质胶层过滤田间颠簸的细碎震动，座架的安装孔做了长圆孔设计，不同身高的操作人员可以前后调整座椅位置，适配不同的操作习惯。车尾的动力输出轴位置特意抬高了12cm，过田埂时不会因为托底碰撞轴头，输出轴的连接法兰做了防退卡槽，挂接农机具时插销卡入卡槽后，不会因为作业震动松脱。外露的液压管路沿着车架纵梁排布，管卡的间距控制在30cm以内，长时间颠簸也不会出现管路晃动摩擦破损的问题，管路接头位置预留了扳手操作空间，后期更换密封件时不用拆解周边遮挡零件。红色的翼子板采用了薄钢板冲压成型的结构，折边位置做了卷边处理，不仅能提升薄板的刚性，还能避免锐边划伤操作人员，翼子板上的警示灯直接卡在预冲压的安装孔内，更换灯泡时直接从外侧抠出即可，不用伸手到翼子板内侧操作。转向盘的安装角度向后倾斜了15度，长时间操作手腕不会处于紧绷状态，转向柱的万向节位置加装了防尘套，能阻挡田间的尘土进入万向节磨损配合面，延长转向机构的使用寿命。
