本田K系列发动机阀盖逆向重构结构

这款阀盖应用于本田K系列K20/K24机型，属于发动机上部核心密封承载部件，安装在气缸盖顶端位置，核心作用是密封凸轮轴腔室，隔绝机油飞溅外泄，同时为曲轴箱通风管路、机油加注口、传感器安装位提供集成承载基础，日常工况下需要承受-40℃到120℃的交变温度冲击，以及发动机运行带来的持续振动，还要耐受机油蒸汽的长期腐蚀，对配合面的平面度、材质致密性都有极高要求。

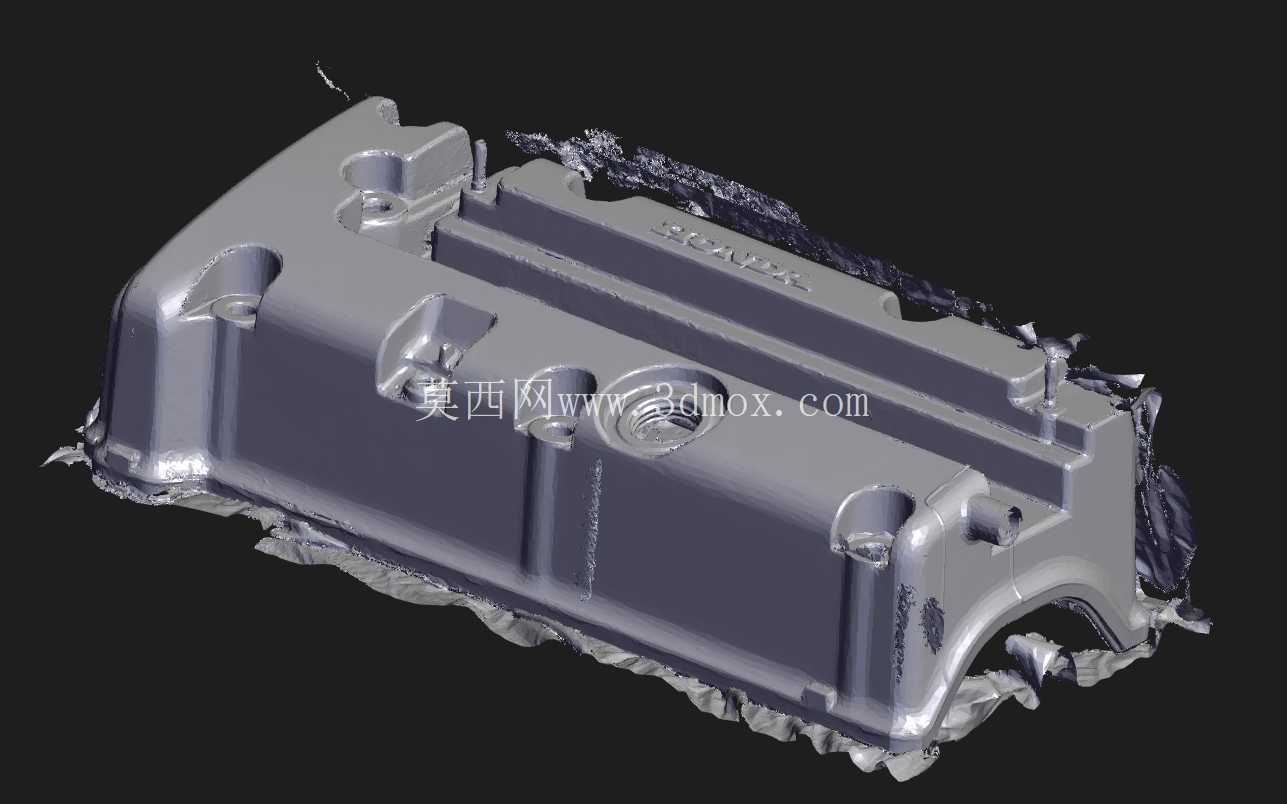

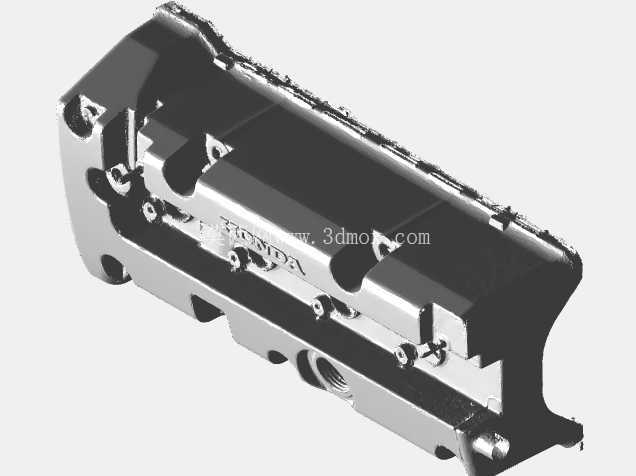

从逆向重构的设计逻辑来看，原始扫描获取的是使用过的原厂铸件，存在长期使用产生的翘曲变形、边角磕碰磨损、OEM标识凸起等非设计特征，重构过程中首先要做的是基准找正：以缸盖结合的主密封平面为第一基准，螺栓过孔的中心连线为第二基准，先修正变形带来的平面度偏差，把主密封面的平面度控制在0.05mm以内，保证安装后不会出现渗油问题。之后逐一还原拔模角度，所有侧壁的拔模斜度统一设置为1.5°，匹配压铸生产的成型要求，避免脱模时出现拉伤、粘模的缺陷。针对原厂件上的OEM徽标、生产批次刻印等非功能性凸起，重构时做了光顺处理，去除冗余特征后既可以降低压铸时的局部应力集中，也能满足定制化改装的外观需求。

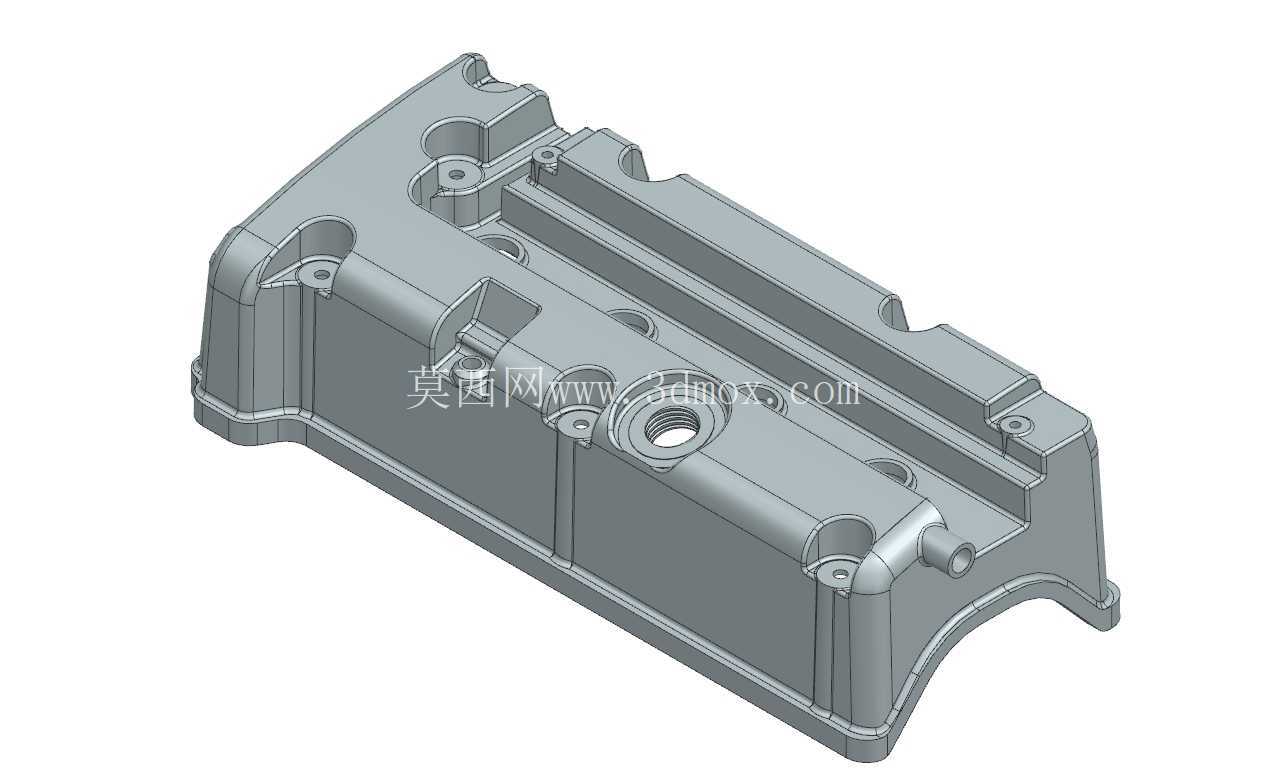

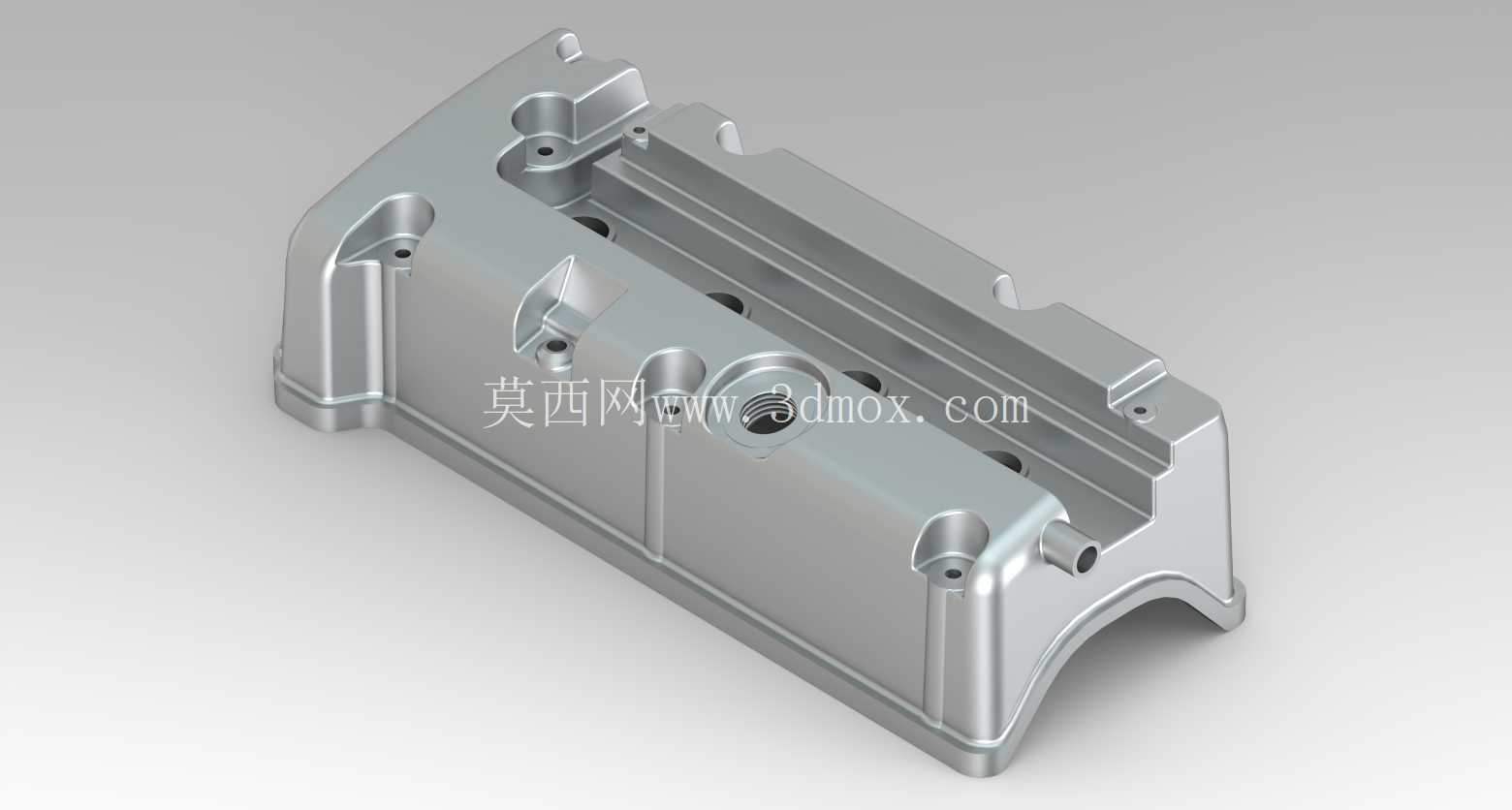

结构设计上，阀盖主体采用一体化压铸成型的薄壁结构，主体壁厚均匀控制在3.5mm，局部安装凸台位置加厚到6mm，既保证整体刚度，又控制部件自重。边缘布置的一圈螺栓过孔位置度公差控制在0.1mm以内，每个孔位都设计了下沉的密封垫安装槽，配合橡胶密封垫实现均匀压紧，避免局部压力过大导致密封垫永久变形失效。阀盖内部设计了纵横交错的加强筋，筋高12mm、筋厚2mm，沿螺栓孔连线方向布置，既可以提升整体抗变形能力，减少发动机运行时阀盖产生的共振噪声，也能为内部的油气分离结构提供安装支撑。侧面预留的通风管接口采用阶梯式凸台结构，接口外径公差控制在h7级别，保证外接通风软管的过盈配合量在合理范围，不会出现松脱漏气问题。

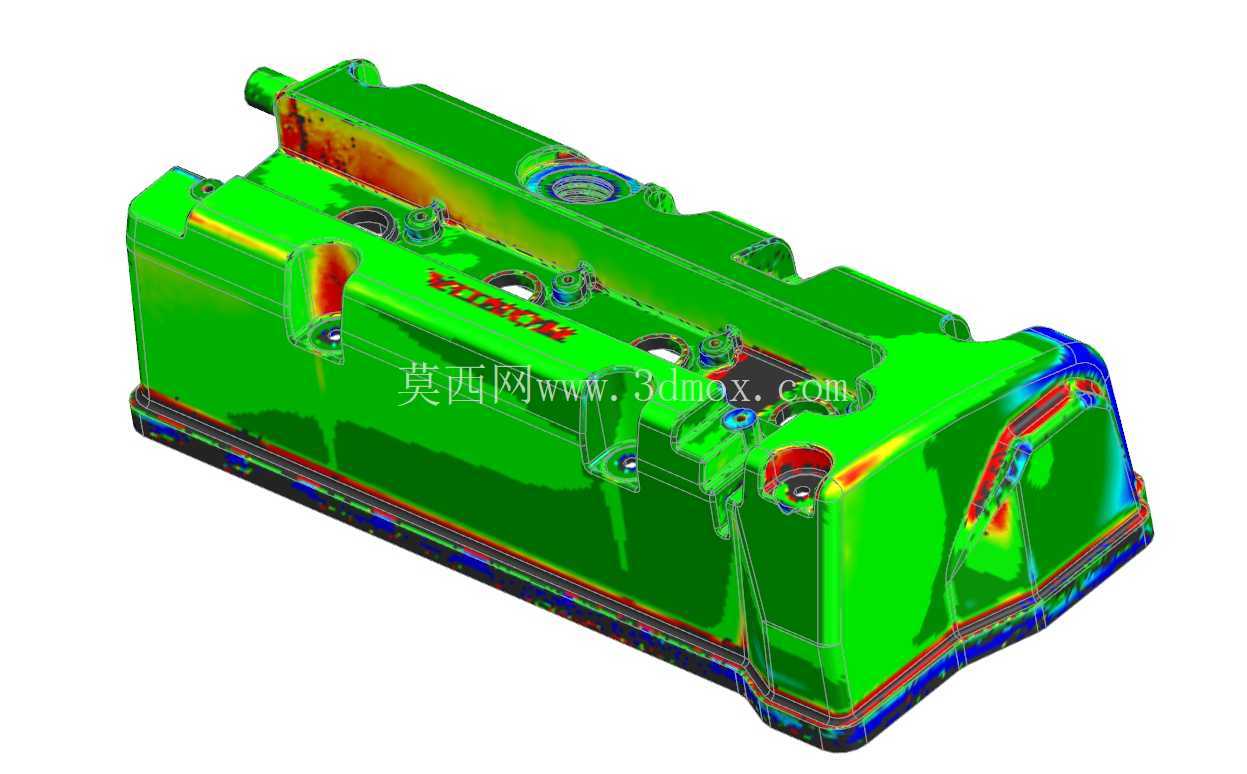

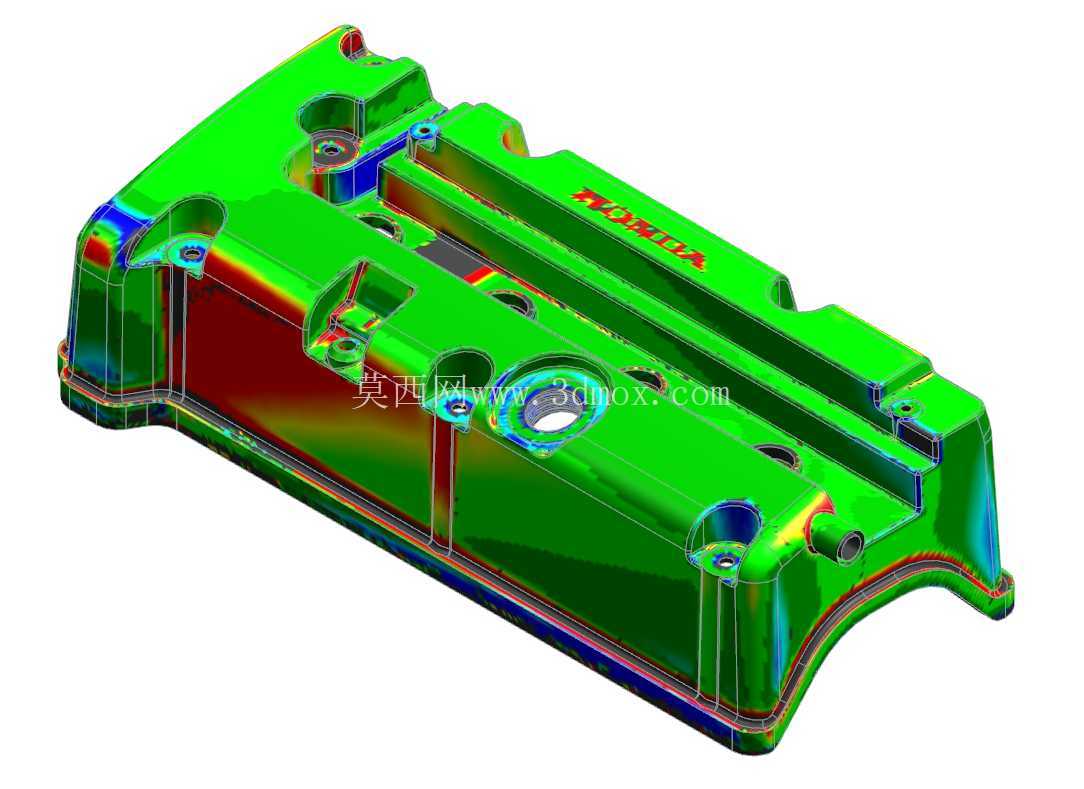

安装边界方面，这款阀盖的整体轮廓完全匹配K20/K24气缸盖的上端面尺寸，总长度382mm，总宽度168mm，总高度112mm，安装时不需要对缸盖做任何改装，直接替换原厂件即可。所有螺栓孔的间距、孔径与原厂设计完全一致，采用M6螺栓紧固，推荐拧紧力矩为10N·m，按对角顺序分三次拧紧，保证密封面受力均匀。设计过程中还做了偏差验证，重构后的模型与原始点云数据的整体偏差控制在±0.1mm以内，安装配合面、接口位置的偏差不超过0.05mm，完全满足替换安装的精度要求，同时重构后的模型是可编辑的参数化特征，后续如果需要调整油气分离结构、增加传感器安装位，都可以直接在模型基础上修改，不需要重新扫描测绘。

从实际应用场景来看，这款重构的阀盖既可以作为售后替换件的开发基础，用于生产替代原厂的维修配件，也可以作为改装部件的开发原型，在其基础上修改外观、增加机油透气壶接口等定制化结构，满足性能改装的需求。压铸工艺性验证阶段，已经对所有壁厚过渡位置做了圆角处理，圆角半径不小于1mm，避免压铸时出现卷气、缩松的缺陷，所有的侧凹特征都做了抽芯结构的预留，保证模具设计时可以顺利脱模，不需要做额外的结构调整。
