复古越野摩托车辐条式前轮结构设计

在复古越野摩托车的行走系统设计中，前轮作为直接承接路面冲击、把控行驶方向的核心部件，其结构合理性直接决定整车非铺装路面的通过性与转向操控精度。这套轮组采用经典的钢丝辐条搭配深槽越野胎的结构，区别于现代街车常用的一体铸造轮毂，辐条式结构可通过每根辐条的张力微调，分散路面颠簸带来的局部应力，在碎石、泥泞、坑洼等非铺装路面行驶时，能通过辐条的微小形变吸收部分冲击能量，避免轮毂硬连接带来的应力集中开裂问题，适配早期小排量越野摩托的轻量化使用需求。

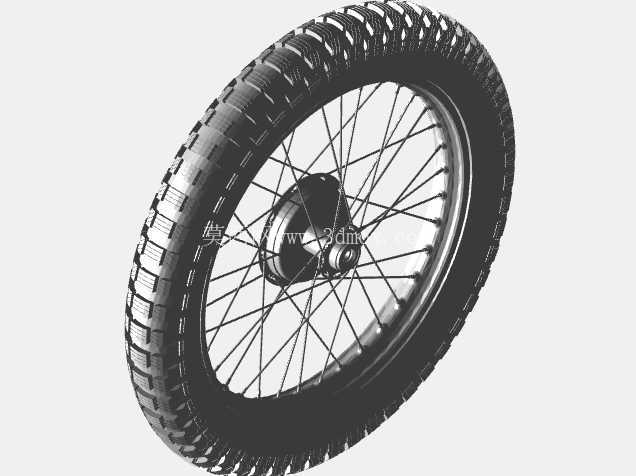

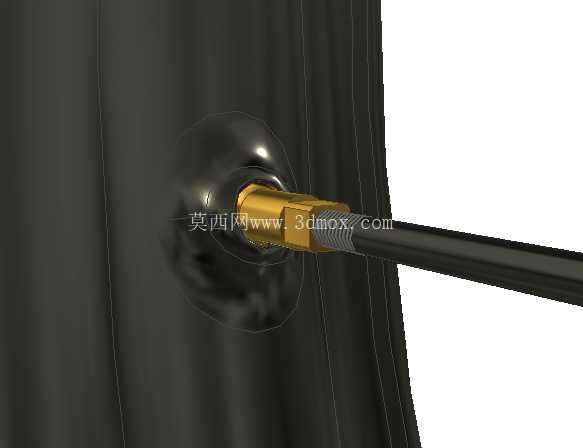

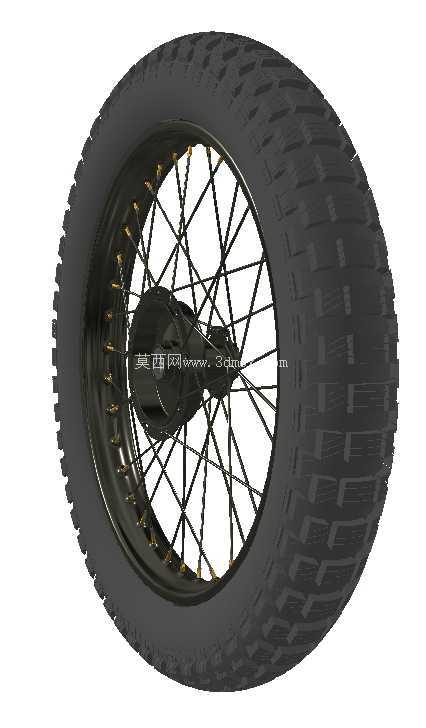

从功能特性来看，该前轮的轮胎采用块状越野花纹设计，胎块边缘做了圆弧过渡处理，既保证在松软泥土路面的抓地咬合力，也能兼顾少量硬化路面行驶时的胎面耐磨性，胎体帘布层采用斜交结构设计，相比子午线胎体拥有更强的抗穿刺能力，适配越野场景下尖锐碎石、树枝扎刺的复杂工况。轮毂部分采用分体式轮辋设计，轮辋边缘带有凸起的胎圈座结构，可在低胎压越野行驶时避免轮胎脱圈风险，轮辐采用多根细钢丝交叉排布的编法，每根辐条端部通过铜制条帽与轮辋连接，可通过旋转条帽调整单根辐条张紧度，保证轮辋的端面跳动与径向跳动控制在合理公差范围内，避免高速行驶时出现轮组摆振问题。

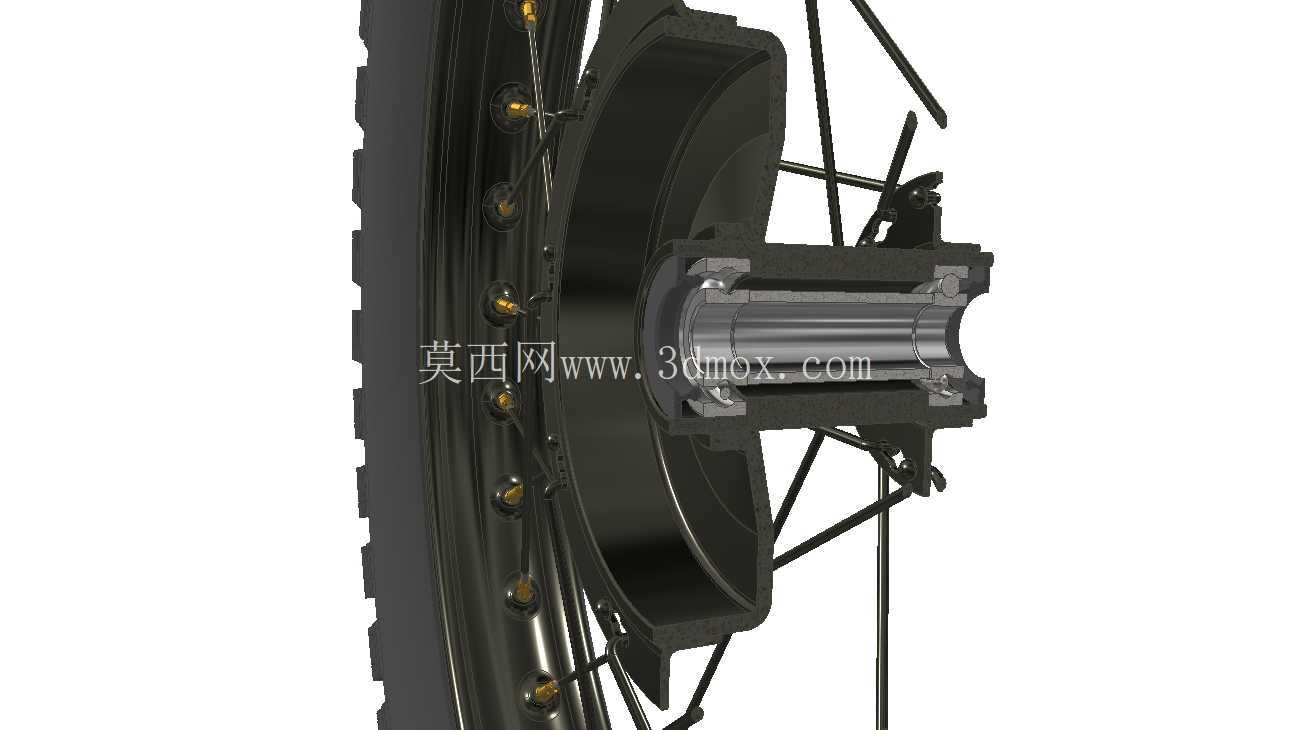

设计过程中，首先需要明确轮组的安装边界：轮毂中心的轴承安装位需匹配对应车型的前叉轴径，轮毂两侧的制动安装座需适配鼓刹结构的固定尺寸，轮辋的宽度需匹配选定轮胎的断面宽度范围，避免轮胎安装后出现胎唇无法完全贴合胎圈座的漏气问题。辐条的排布角度经过反复校核，相邻辐条的交叉点避开了轮辋上的条帽安装孔，同时保证每根辐条的受力角度均匀，避免单根辐条受力过大出现断裂风险。轮毂中心的鼓刹腔体预留了足够的制动蹄块安装空间，制动鼓的内径尺寸与对应车型的制动凸轮轴行程匹配，保证制动时蹄块能完全涨开贴合制动鼓内壁，获得足够的制动力矩。

从安装适配维度看，该轮组的整体宽度需匹配前叉两内管的开档尺寸，轮轴的同轴度公差控制在0.05mm以内，保证轮组安装后转动无卡滞，轮毂两侧的油封安装槽尺寸与标准油封规格匹配，可阻挡泥水进入轴承腔体，延长轴承使用寿命。轮胎的充气压力适配范围覆盖1.2bar到2.5bar，低胎压状态下可增大轮胎与松软路面的接触面积，降低接地压强避免陷车，高胎压状态下可降低硬化路面行驶的滚动阻力，兼顾不同场景的使用需求。在实际建模过程中，每根辐条的长度都根据轮辋与轮毂的相对位置做了精确计算，避免出现辐条过长顶破内胎、过短无法张紧的问题，胎面的花纹深度按照越野胎的通用设计标准设定，保证花纹块拥有足够的磨损余量，同时不会因花纹过深导致胎体刚性不足影响转向响应。
