带PCB焊接脚的SMA反极性母直连射频接头

日常做射频前端板卡布线时，这类反极性SMA直式母座是板端射频信号引出最常用的接插件之一，很多刚接触射频结构设计的工程师容易把常规SMA和反极性SMA搞混，反极性结构的核心是公头内孔、母头内针，最初是为了规避消费级设备随意外接高增益天线的合规要求，现在已经广泛用在无线数传、WiFi模块、蓝牙网关、小型射频测试治具这类场景里，板端焊接的结构省去了外接转接线的损耗，对于2.4G、5.8G这类常用ISM频段的信号传输来说，直连结构的驻波比表现要比板端飞线或者外接转接座好很多。

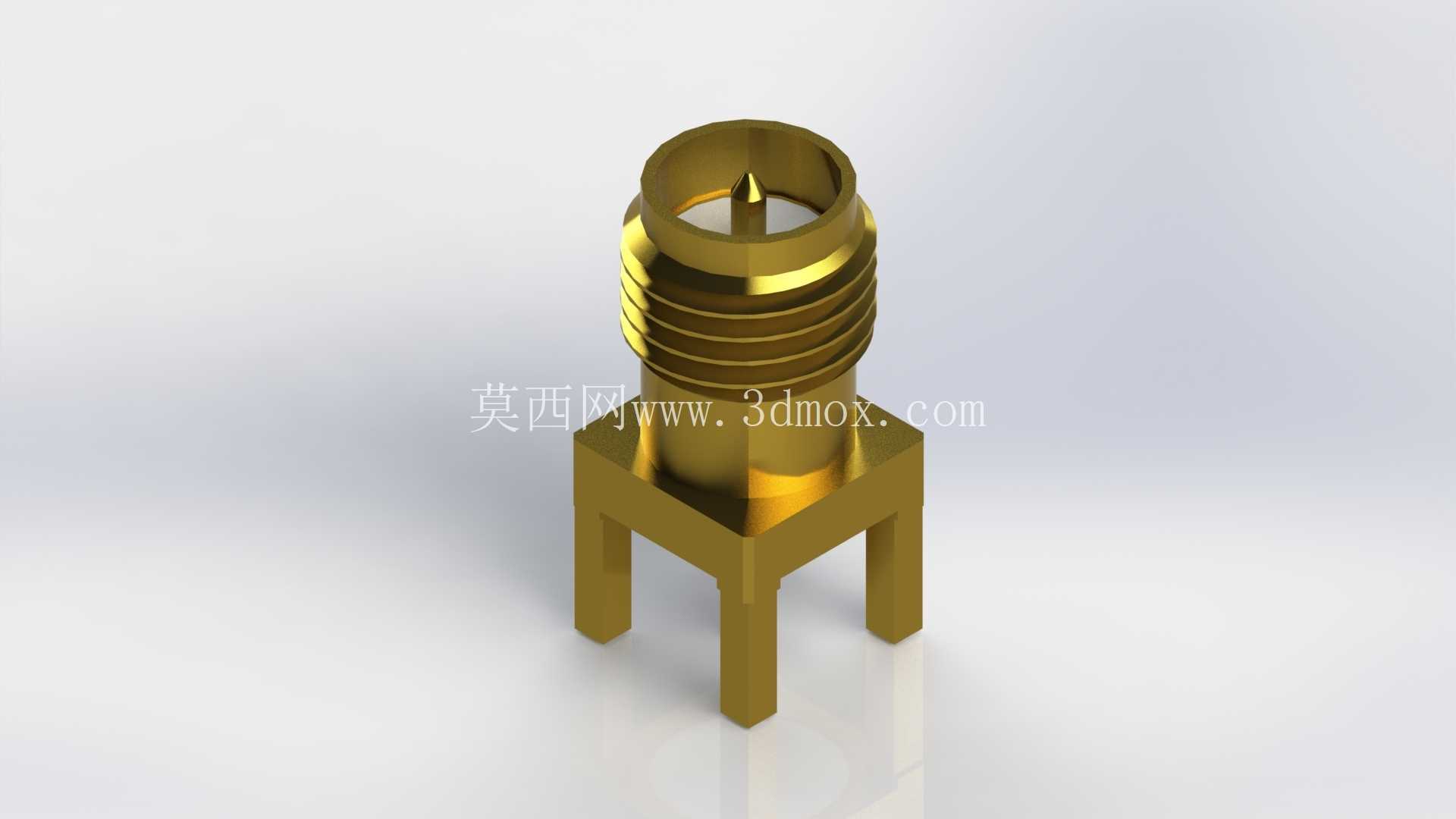

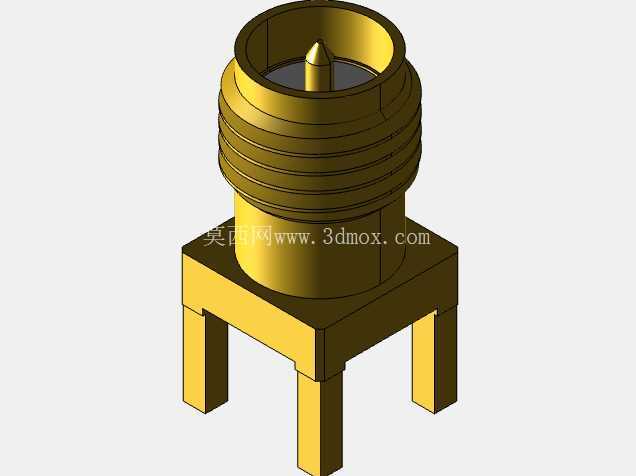

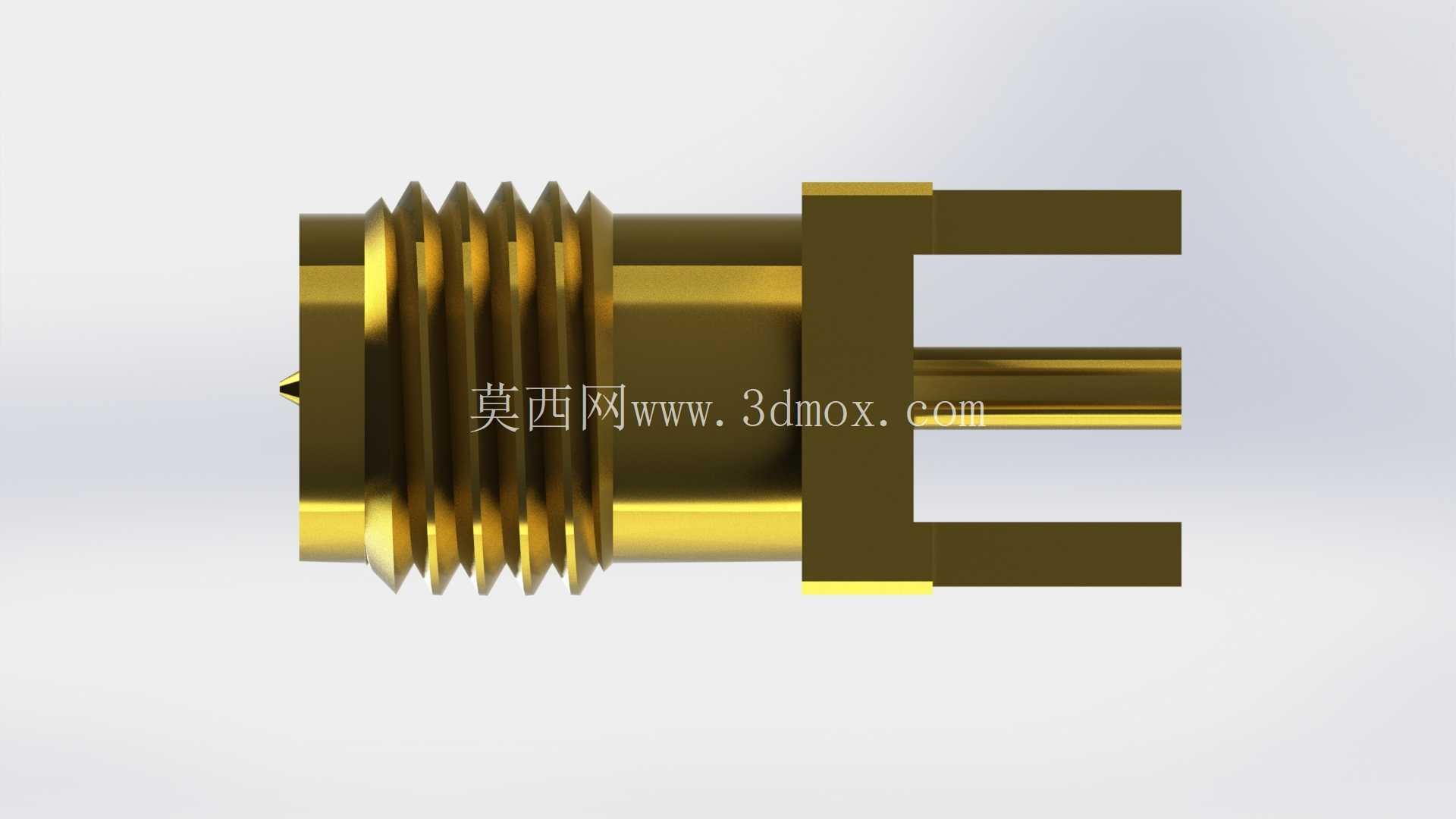

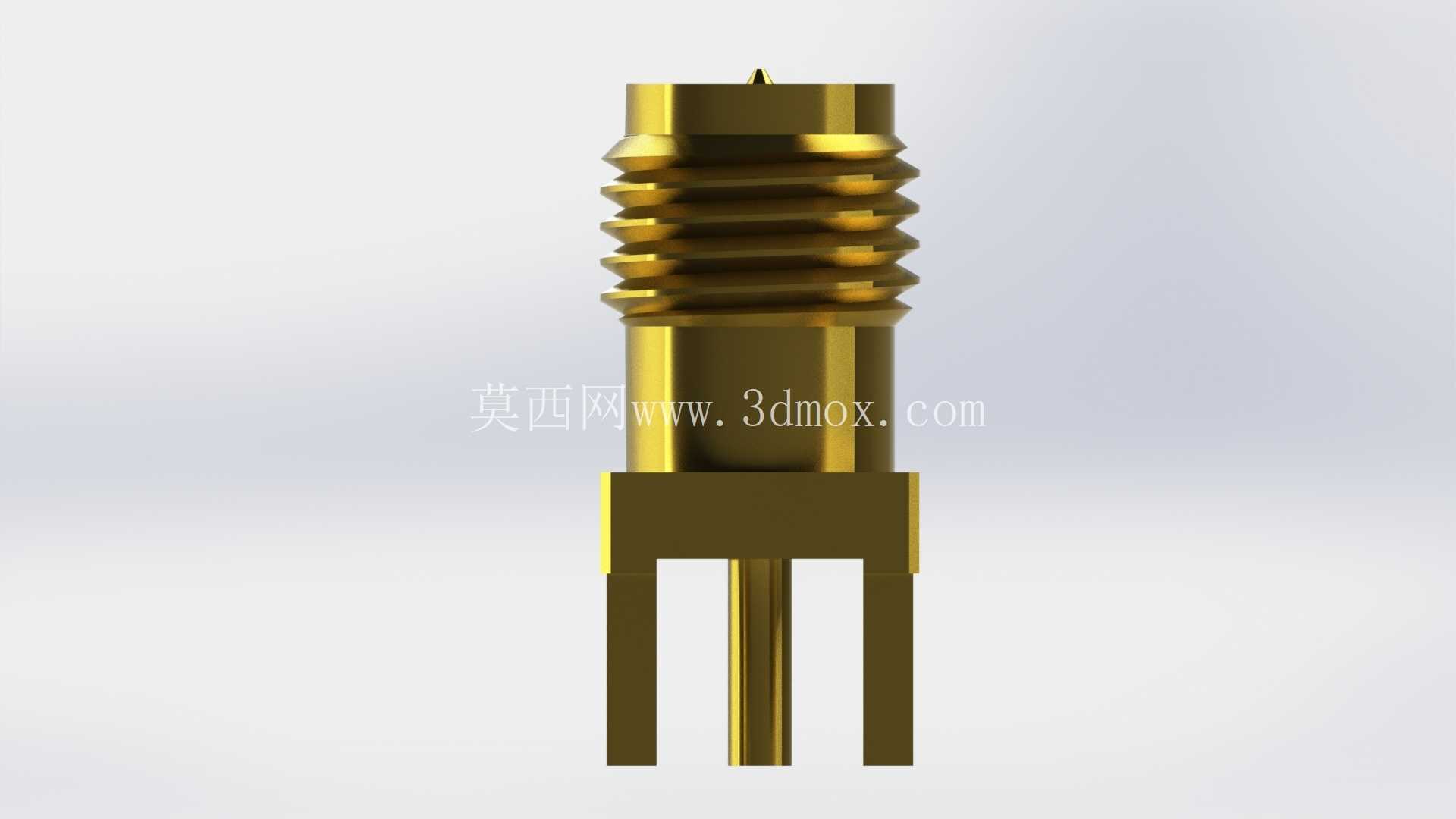

从结构设计上看，这个接头采用四脚直插的PCB焊接固定方式，四个固定脚分布在方形底座的四个角，焊接后可以给接头提供足够的机械强度，避免反复插拔天线的时候接头松动导致板上焊盘脱落，中间的信号探针直接和PCB上的射频走线焊盘对接，不需要额外的馈线连接，减少了信号传输路径上的不连续点。主体的外导体采用黄铜镀金工艺，既保证了良好的导电性能，也能提升接头的耐磨性能，反复插拔的寿命可以满足常规商用设备的使用要求，外螺纹采用标准SMA接口的螺纹规格，可以和所有标准SMA公头接头匹配，不需要做特殊的适配。

做PCB封装设计的时候要特别注意安装边界的尺寸，方形底座的边长要和PCB上的开孔匹配，四个固定脚的焊盘间距需要严格对应接头的引脚间距，信号焊盘要做50欧姆阻抗匹配，通常在FR4板材上需要根据板厚调整线宽，避免阻抗不连续导致信号反射。接头的整体高度从PCB板面到接口顶端的尺寸要提前核算，避免和设备外壳的开孔位置干涉，很多结构工程师在做外壳开孔的时候容易忽略接头底座的高度，导致外壳装配后接头凹陷或者突出过多，影响天线的装配。

这类直插式接头和弯脚式SMA接头的应用场景有明显区别，直式结构适合设备外壳面板和PCB平行的布局，天线直接垂直于板面安装，信号辐射方向垂直于设备表面，而弯脚结构适合PCB和面板垂直的布局，选型的时候需要根据设备内部的堆叠结构确定。焊接的时候要注意控制焊接温度和时间，避免高温导致接头内部的绝缘介质变形，影响接口的尺寸精度，通常波峰焊的温度曲线要针对这类接插件做微调，保证焊锡浸润良好的同时不会损坏接头内部结构。

在实际的测试治具设计中，这类板端SMA接头也常用来做射频信号的测试端口，治具上的接头直接和被测板的天线触点对接，可以快速测试板卡的射频性能，不需要每次焊接测试线，提升测试效率。做三维建模的时候，要把接头的螺纹细节、引脚的倒角、底座的定位柱这些细节都还原出来，避免PCB装配的时候出现干涉，尤其是螺纹部分的尺寸要符合标准SMA接口的规范，保证和公头接头的配合间隙在合理范围内，既不会因为间隙过大导致信号泄露，也不会因为尺寸过盈导致插拔困难。

很多新手工程师在建模的时候容易忽略接头内针的突出长度，内针的长度如果和标准尺寸有偏差，会导致公头对接的时候内针顶弯或者接触不良，建模时需要严格按照接口规范控制内针的直径、突出长度以及和外导体的同轴度，同轴度误差过大会直接导致驻波比升高，影响信号传输性能。四个固定脚的长度也要匹配PCB的厚度，通常1.6mm厚度的PCB对应的引脚长度要保证过波峰焊后焊锡可以充分包裹引脚，提供足够的固定强度，引脚末端要做倒角处理，方便插件的时候顺利穿过PCB焊盘，提升生产装配的效率。
