三槽电动机三角带传动皮带轮

在常规工业传动场景里，三角带传动是中小功率动力传递最常用的结构形式之一，这类三槽皮带轮主要适配Y系列或同安装尺寸的三相异步电动机输出端，用来将电机的旋转动力通过三角带传递给风机、水泵、小型输送机、木工机床等从动设备，相比平带传动，三角带依靠楔面摩擦传动，打滑率更低，传动效率更稳定，多槽设计可以在不增加带轮径向尺寸的前提下提升传递功率上限，适配更大负载的传动需求。

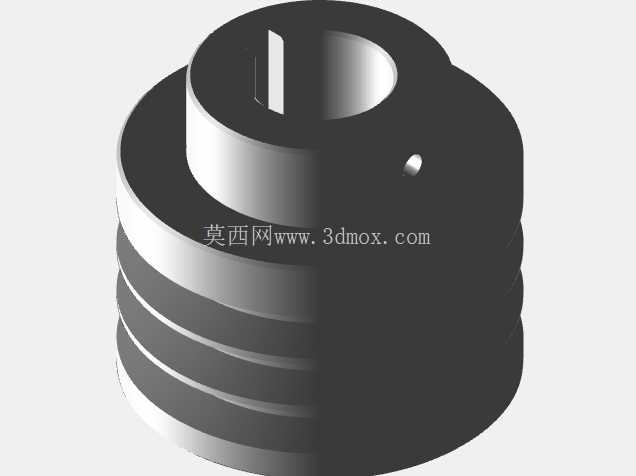

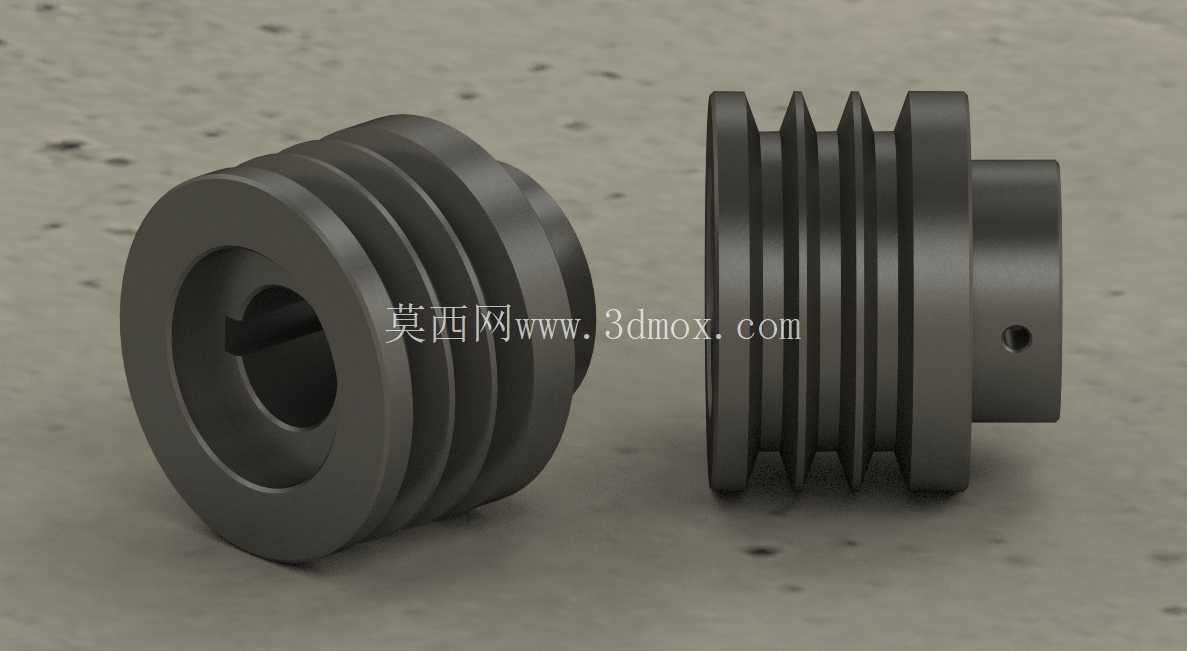

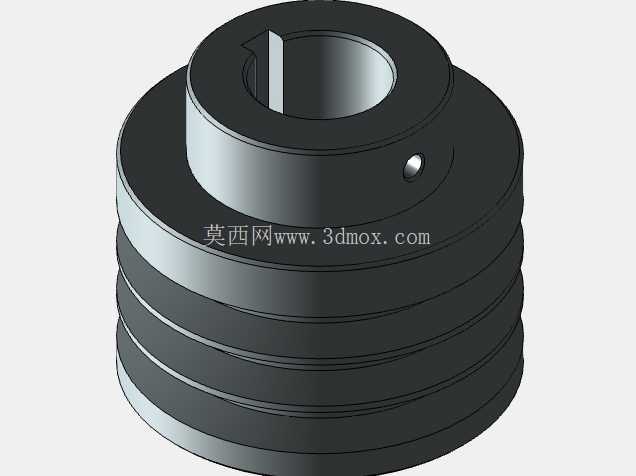

从结构设计来看，这个带轮采用整体实心辐板结构，没有多余的减重孔设计，针对中小直径带轮的应用场景，实心结构的加工工艺更简单，动平衡稳定性更好，高速运转时的风阻更小，也不容易积聚车间内的粉尘、铁屑等杂物，日常维护时仅需定期检查三角带磨损情况即可，不需要对带轮本身做特殊养护。带轮的内孔设计为直孔带键槽结构，键槽采用标准平键配合尺寸，安装时直接套入电机输出轴，通过平键传递扭矩，轴端可以加装轴端挡圈或者锁紧螺钉防止带轮轴向窜动，图中带轮轮缘侧面的小孔就是用来安装紧定螺钉的，安装时将螺钉顶在电机轴的键槽或者预制的定位坑内，就能避免带轮在启停冲击下发生轴向移位，不需要额外加工复杂的轴肩定位结构，适配性更强。

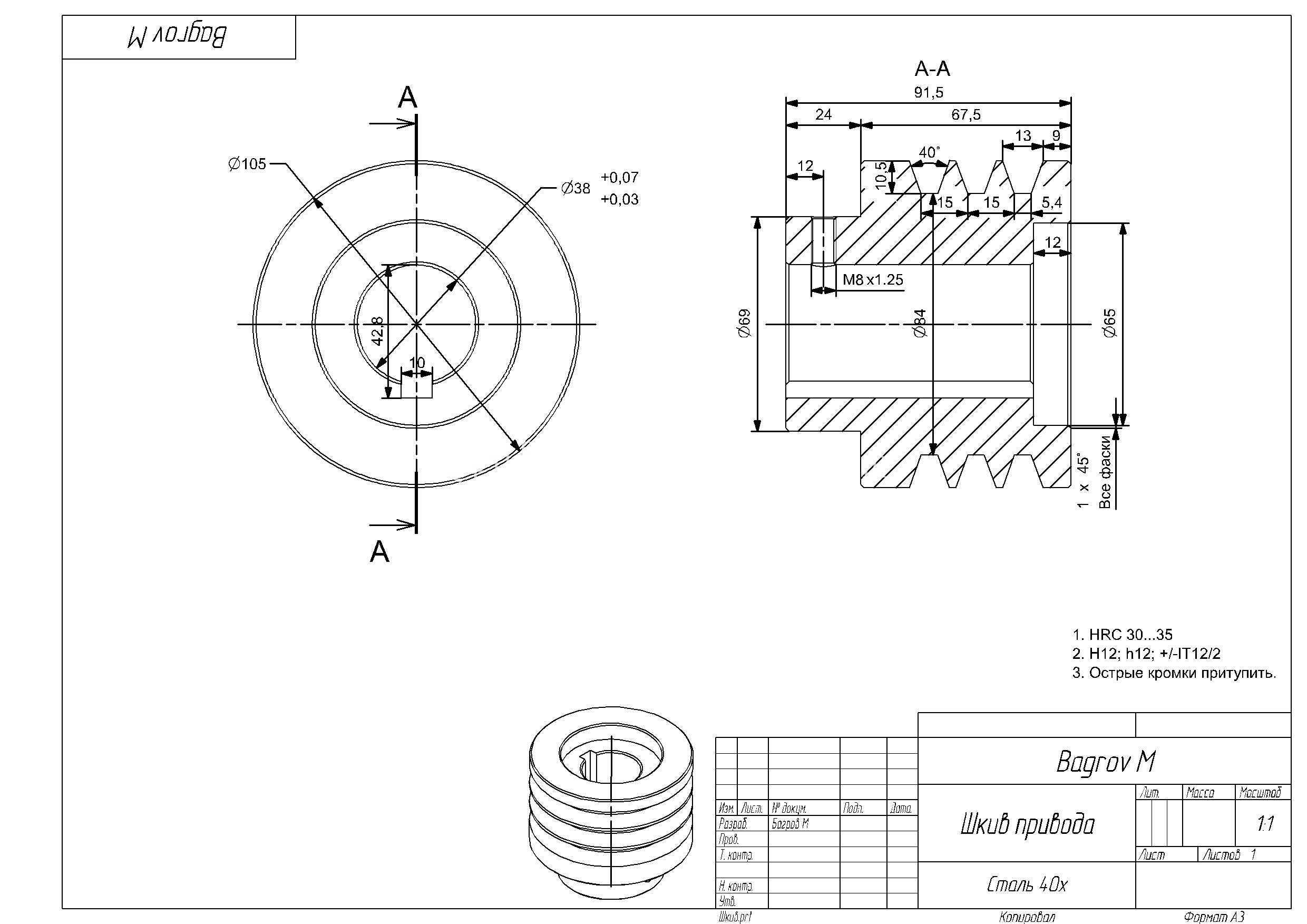

尺寸边界上，这个带轮的外径为105mm，适配的三角带型号为Z型或者O型窄V带，内孔直径38mm，对应常规7.5kW左右4极电机的标准输出轴直径，带轮总宽度91.5mm，三个轮槽的间距严格遵循三角带轮的标准槽距设计，安装时三根三角带的张紧度需要保持一致，避免单根带过载过早磨损。轮槽的楔角采用标准34度或者38度设计，和三角带的侧面完全贴合，不会出现带底接触轮槽底部的情况，保证摩擦传动的有效接触面积，同时轮槽的边缘做了小倒角处理，安装三角带时不会刮伤带的侧面橡胶层，延长三角带的使用寿命。

设计这类带轮的时候，首先要匹配电机的输出轴径和传递功率，槽数的选择直接对应额定传递扭矩，三槽结构可以满足单根三角带打滑时剩余两根仍能短时间传递动力，避免突然停机造成的生产中断，适合连续运转的工业设备使用。带轮的材质一般采用HT200灰铸铁铸造，经过时效处理后加工，铸铁的减震性能好，运转时的噪音更低，而且耐磨性能优异，长期和三角带摩擦也不会出现过快的轮槽磨损，尺寸稳定性好，长期使用槽型不会发生变形，不需要频繁更换带轮。安装时需要注意带轮的端面跳动和径向跳动控制在标准公差范围内，否则会导致三角带单边磨损，传动振动变大，张紧度调整时要保证电机滑轨的调整余量足够，三角带运转一段时间后会发生塑性伸长，需要及时二次张紧，避免打滑丢转。

在实际选型替换时，这个尺寸的带轮可以直接替换同参数的原厂电机带轮，不需要改动电机安装底座的尺寸，也不需要更换三角带的型号，适配性很强，不管是新设备设计时的传动选型，还是旧设备的备件替换，都能直接匹配安装。带轮的表面做了氧化发黑处理，在车间潮湿或者多粉尘的环境下不容易生锈，不需要额外做涂装，外观的金属质感也方便日常检查是否有裂纹、磨损等缺陷，一旦发现轮槽出现异常磨损或者裂纹，可以及时更换，避免传动失效引发设备故障。
