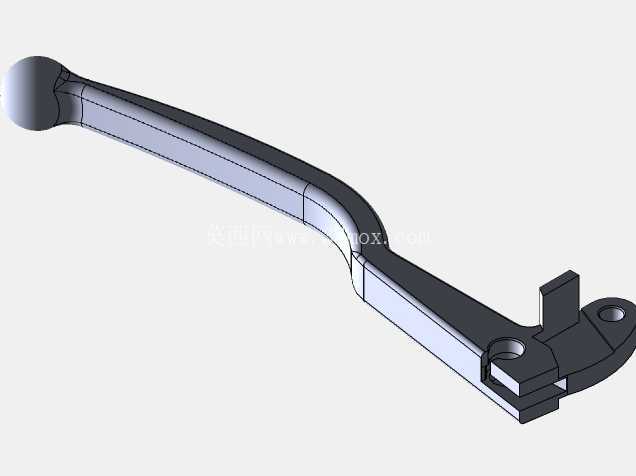

贝纳利TNT135摩托车离合器操纵杆结构

这款离合器操纵杆适配小排量运动型摩托车的左手操纵总成，日常骑行场景下，骑手通过捏握该杆件实现离合器的分离与结合，完成起步、换挡、停车等动力衔接操作，是摩托车操纵系统中直接与骑手交互的高频受力零件。从实际使用场景来看，城市通勤中频繁的启停操作、山路骑行时的半联动控车，都要求该杆件具备足够的抗疲劳强度与合适的操纵杠杆比，捏握力度不能过重造成骑手手部疲劳，同时也不能过轻导致操纵行程虚位过大，影响动力衔接的精准度。

设计阶段首先围绕安装边界做基准对齐，杆件端部的球头结构适配原车的操纵拉索端头卡槽，安装端的两个同轴安装孔与车把上的离合器支座销轴完全匹配，孔位公差控制在常用的间隙配合区间，保证杆件绕销轴转动时无卡滞、无旷量。杆身的弯曲弧度经过人机工程校核，从安装端到捏握端的延伸轨迹贴合骑手自然握姿下的手指运动弧线，捏握时受力均匀分布在指腹位置，不会出现局部硌手的问题。考虑到增材制造的工艺特性，建模时直接去除了传统压铸工艺必需的拔模斜度、分型面余料以及冲压序列号标识的凸台结构，所有曲面均做连续光顺处理，避免应力集中点出现在杆身的弯曲过渡区域——这一区域是捏握时弯矩最大的位置，过往同类型铸件常因过渡圆角过小出现应力断裂问题，本次设计将过渡区域的圆角半径做了梯度优化，从安装端厚壁段到捏握端薄壁段的壁厚变化平缓过渡，没有突变的台阶结构。

从尺寸边界来看，杆件整体长度匹配原车操纵支座到握把的距离，安装端的凸台高度与支座的安装槽深度完全契合，不会出现安装后与车把上的其他操纵件（如灯光开关、喇叭按钮）产生运动干涉的问题。球头端的拉索连接槽深度经过校核，拉索端头卡入后不会在捏握过程中脱出，同时预留了拉索调节螺母的运动空间，方便后期维护时调整离合器自由行程。杆身的截面采用变截面设计，靠近安装端的位置截面厚度更大，承受主要的弯曲载荷，靠近捏握端的位置截面适当收窄，在保证结构强度的前提下降低零件整体重量，减少骑手长时间握杆的手部负担。

实际装车验证逻辑中，该杆件的操纵行程与原车离合器的分离行程完全匹配，捏到底时离合器能完全分离，松开时能顺畅回位，半联动点的位置与原厂杆件保持一致，骑手不需要重新适应操纵手感。针对增材制造的工艺特点，所有悬空面的支撑角度都控制在可自支撑的区间内，减少后期支撑去除的工作量，同时保证成型后的表面质量满足装车使用要求，不需要额外做大量的后处理打磨。零件的受力分析阶段，模拟了最大捏握力下的应力分布，最大应力值远低于常用金属增材材料的屈服强度，即使在频繁的极限捏握操作下也不会出现塑性变形，杆身的抗扭性能也经过校核，紧急情况下大力捏握时不会出现杆身扭曲导致的操纵失效问题。
