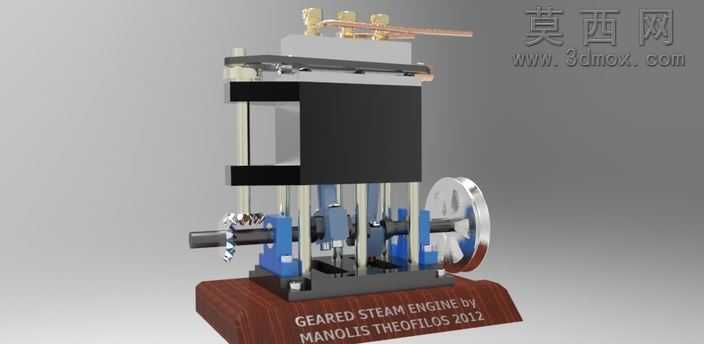

双气缸齿轮传动微型蒸汽引擎结构模型

本作品为双气缸结构的微型齿轮传动蒸汽引擎三维模型，建模阶段严格遵循机械传动逻辑完成全零件参数化构建，首先梳理蒸汽引擎的动力传递路径：从蒸汽输入的铜质管路接口开始，依次完成配气阀组、双气缸腔体、活塞连杆组件、曲轴传动结构、齿轮传动组、带槽飞轮、输出轴以及木质桌面底座的独立建模，所有零件的装配间隙、配合公差均按照小型动力机械的常规设计标准预留，保证虚拟装配状态下无结构干涉、传动逻辑通顺。模型完成基础结构搭建后，针对不同零件的材质特性完成材质系统的调试：气缸主体采用哑光黑色金属材质模拟铸铁缸体质感，连杆、支撑立柱、输出轴、飞轮等运动部件采用亮面镀铬金属材质还原机加工金属的光泽效果，底座采用深棕色木纹材质还原实木基座的纹理质感，顶部的蒸汽输送管路采用紫铜材质还原铜质管路的金属色泽，齿轮啮合面添加细微的磨砂质感模拟机加工齿面的粗糙触感，所有金属零件的边缘均添加微小的倒角处理，还原真实机械加工的工艺细节。渲染阶段采用工作室三点布光方案，主光源从模型斜上方45度角投射，打亮引擎主体的核心结构，辅光源从侧后方补光勾勒金属零件的轮廓高光，底部添加弱度漫反射光消除底座下方的死黑阴影，同时开启环境光遮蔽效果强化零件衔接处的结构层次感，让齿轮啮合、连杆与曲轴连接、气缸与底座固定等细节位置的结构关系更清晰。设计过程中针对初始版本完成了多轮优化修订：为飞轮添加适配皮带传动的凹槽结构，让该引擎模型可作为动力单元接入更大规模的机械传动系统场景；优化锥齿轮移动阀门的齿形参数，保证配气机构的传动精度；调整桌面底座的固定孔位位置，让整体模型的重心更稳定，适合作为桌面展示类的机械结构演示模型。整套模型完整还原了齿轮传动式微型蒸汽引擎的核心结构，所有运动部件的连接关系清晰可辨，既可以作为机械原理教学的演示素材，也可用于小型动力机械的结构参考，渲染输出的效果图可清晰展示各部件的材质差异与装配关系，完整呈现复古微型动力装置的机械美感。
