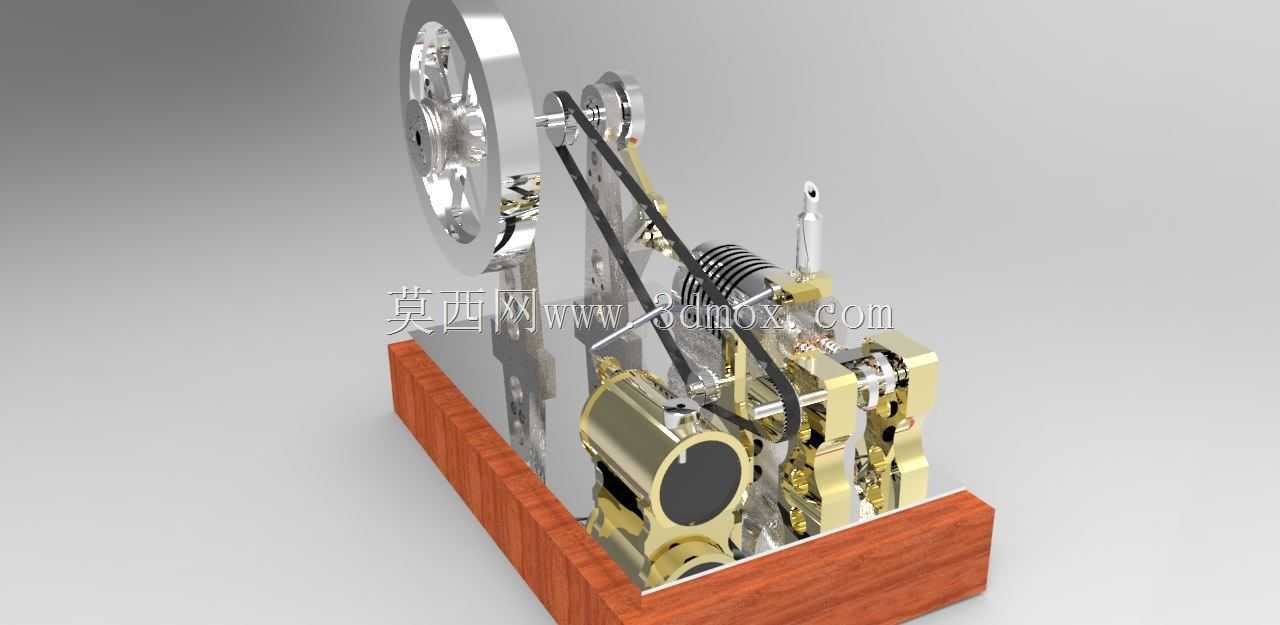

阿特金森循环引擎结构渲染展示

　　这套阿特金森循环引擎的三维结构，完整还原了该类动力装置的核心运动逻辑，在小型动力输出、教学演示、混合动力系统辅机开发场景中都有明确的参考价值。不同于常规奥托循环引擎的结构设计，这套机构通过特殊的曲柄连杆相位匹配，实现了膨胀行程大于压缩行程的热力学特性，能在有限的燃油消耗下获得更高的热效率，这也是当前混动车型辅机大量采用该循环结构的核心原因。从结构布局来看，整套动力单元采用卧式安装姿态，底部设置实木纹理的安装基座，基座预留了与外部台架对接的安装孔位，整体安装边界控制在紧凑型台架可容纳的尺寸范围内，不需要额外占用过大的布置空间，适合桌面级教学演示台或者小型动力试验台搭载。带传动机构被布置在缸体侧方，通过同步带连接飞轮端与配气侧的传动轮，

　　传动比经过匹配后能保证配气相位与活塞运动位置精准对应，避免出现气门与活塞运动干涉的问题。飞轮采用大直径轮式结构，安装在动力输出轴的最外端，厚重的轮体结构可以储存曲轴旋转的惯性动能，抵消活塞往复运动产生的转速波动，让整套机构的运转过程更加平顺，即使在低转速工况下也不会出现明显的卡顿现象。缸体部分集成了散热鳍片结构，不需要额外设置水冷管路就能满足小功率工况下的散热需求，简化了外围辅助系统的结构复杂度，降低了整套装置的安装维护难度。活塞组件与连杆采用铰接式连接，曲柄销的位置经过特殊偏移设计，这也是实现阿特金森循环特性的核心结构点，在进气行程结束后，气门会延迟关闭，通过活塞的上行运动排出部分进气，让实际的压缩行程长度短于做功行程的膨胀长度，

　　以此提升燃油能量的利用率。配气机构采用顶置气门布局，气门的启闭动作通过侧方的凸轮轴驱动，凸轮型线经过优化后能匹配阿特金森循环的特殊配气相位要求，保证进排气过程的时序精准。整套机构的外露运动部件都做了结构避让设计，在安装到演示台架后不会出现运动件与外部防护结构剐蹭的问题，安装基座的平面度公差控制在合理范围内，能保证曲轴旋转过程中不会出现额外的偏磨载荷。在实际教学场景中，这套结构可以直接配合透明防护罩做动态运转演示，让学习者直观理解阿特金森循环与常规引擎的结构差异；在小型动力装置开发场景中，该模型的结构参数可以作为初始设计参考，快速完成核心机构的方案匹配，减少前期方案迭代的工作量。

　　所有运动副的间隙设置都参考了实际小功率内燃机的装配公差要求，建模过程中预留了合理的润滑间隙，不会出现机构运动卡滞或者间隙过大导致的异响问题。侧方的传动带张紧结构采用可调式安装座，可以根据皮带的实际张紧需求调整安装位置，补偿皮带长期使用后的拉伸变形量，延长传动部件的更换周期。缸头部分的火花塞安装位预留了标准的安装螺纹接口，可以匹配通用的小型火花塞模型，方便后续做结构拆解演示时还原真实的装配关系。
