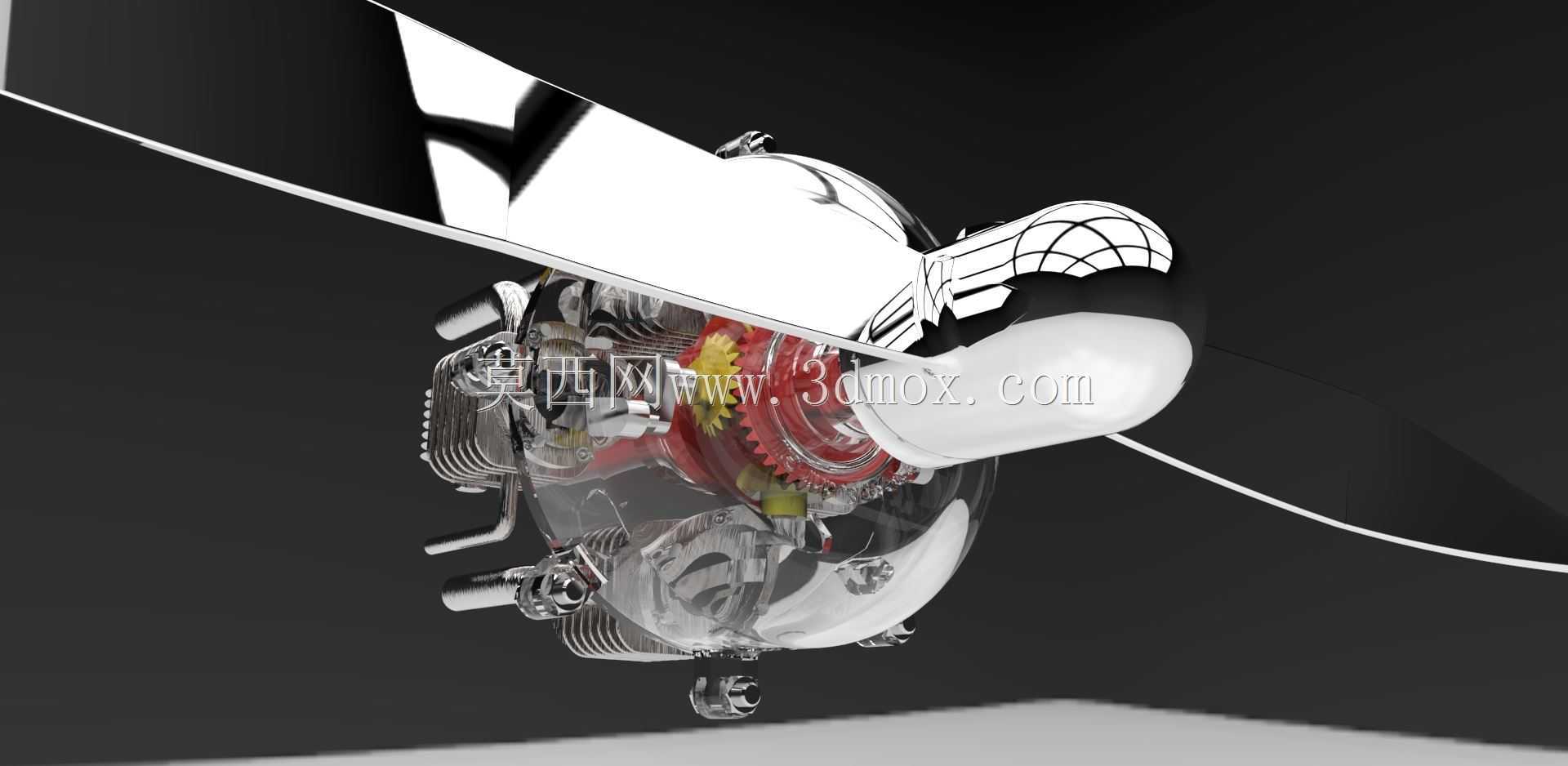

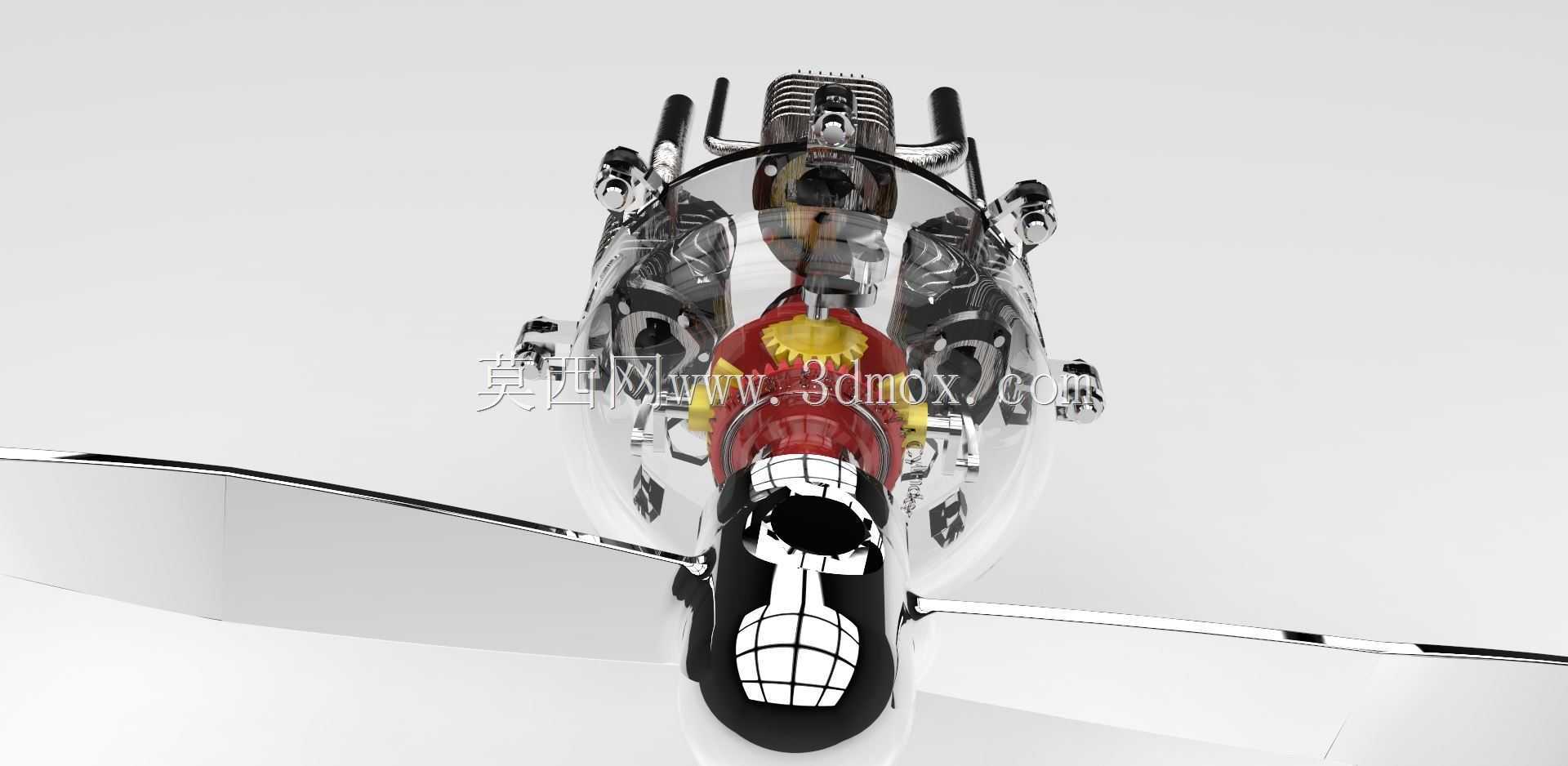

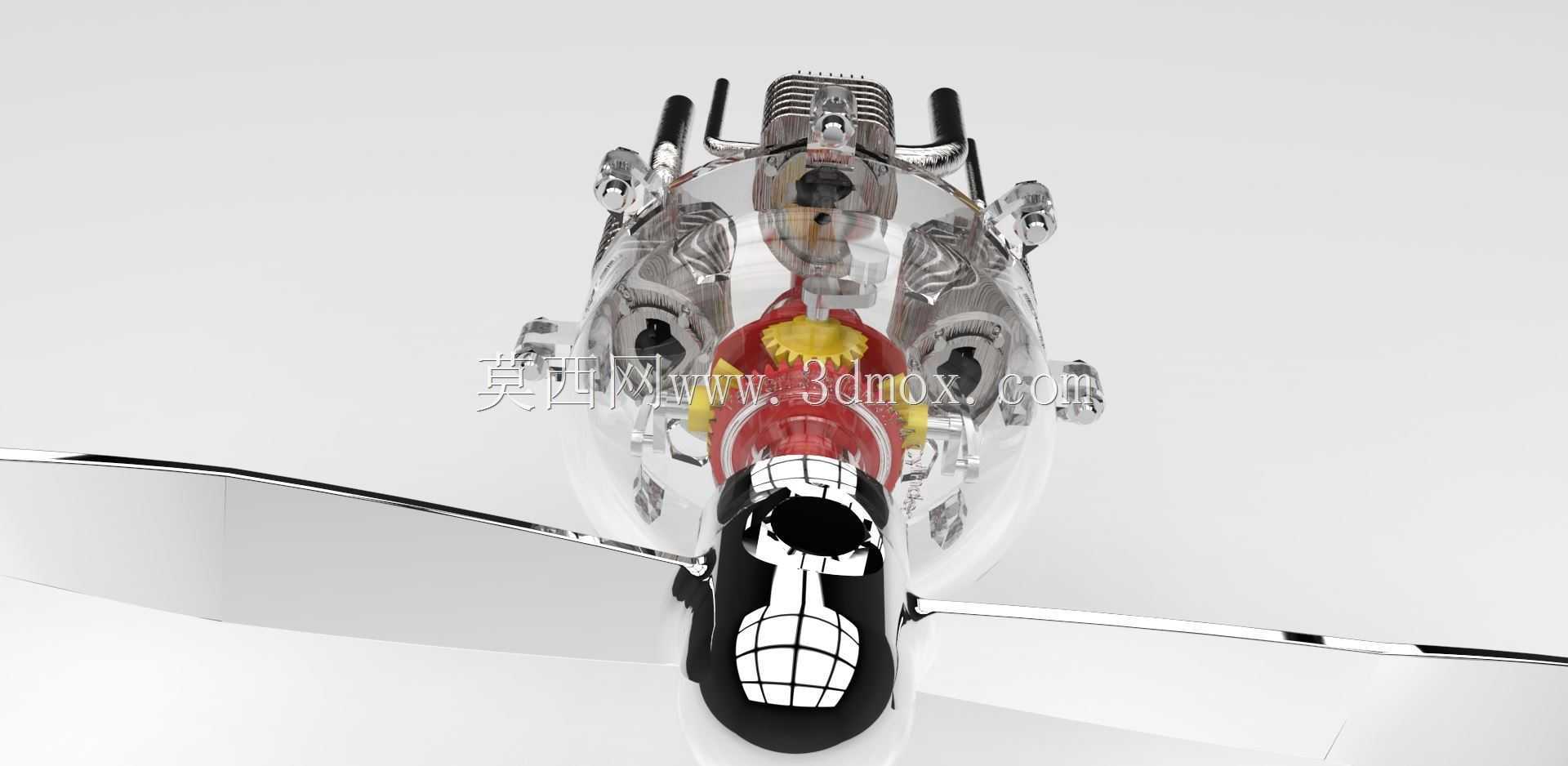

四缸固定轴型航空发动机结构渲染展示

　　不需要额外加装水冷管路、散热水箱与循环泵组，能够在满足持续高负荷运行散热需求的前提下，将整机自重控制在极低水平，适配轻量化载具的载重边界要求。从结构细节来看，配气机构采用顶置气门设计，凸轮轴直接集成在曲轴箱上部，通过齿轮组直接与曲轴端的主动齿轮啮合传动，省去了正时链条或者正时皮带的传动结构，既降低了长期运行后的结构维护需求，也避免了传动件失效带来的动力中断风险，这种齿轮直驱的配气结构，在高转速运行工况下的传动精度更高，气门开闭的正时偏差能够控制在极小范围内，保证每个气缸的进排气效率一致，让动力输出的线性度更好。曲轴输出端集成了一体化的启动齿圈与动力输出法兰，安装时可以直接对接螺旋桨桨毂或者传动变速单元，不需要额外加装连接转接盘，这款四缸固定轴型发动机的结构展示，清晰呈现了小型往复式动力单元的核心布局逻辑，这类动力装置最初多用于轻型通航飞行器、小型竞速载具以及定制化动力改装场景，在轻量化动力需求领域有着不可替代的应用价值。从剖视展示的结构可以看到，整机采用水平对置四缸的固定轴布局，曲轴作为核心动力输出部件贯穿整机中心，四个气缸沿曲轴轴向对称分布，这种布局能够最大程度抵消活塞往复运动产生的一阶二阶振动，让整机运行时的平顺性远优于直列同缸数机型，对于振动控制要求严苛的轻型载具来说，这种布局能大幅降低机身结构的疲劳载荷，减少配套减振结构的重量占比。整机的外围散热结构采用一体化铣削的散热鳍片设计，鳍片的排布方向顺着飞行状态下的迎面气流走向设置，

　　安装法兰的止口尺寸采用通用的轻型动力标准规格，能够适配多数现有轻型载具的安装接口，降低改装替换时的结构改造成本。整机的曲轴箱采用上下分体式合箱结构，合箱面经过精密研磨加工，配合密封胶层实现曲轴箱内腔的密封，不需要额外加装密封衬垫，既减少了整机的零件数量，也避免了长期高温运行后衬垫老化渗漏的问题。从安装边界来看，整机的四个安装吊耳分布在曲轴箱的四个角点位置，安装孔位的同轴度公差控制在0.02mm以内，安装时可以通过四个固定点将整机稳定固定在载具的动力舱支架上，安装支架的预留空间只需要满足整机的外围轮廓尺寸即可，不需要预留额外的管路布置空间，因为整机采用风冷散热结构，所有的润滑管路都集成在曲轴箱内部，没有外露的油路管线，

　　大幅降低了安装时的管线布置工作量。从功能特性来看，这款固定轴四缸发动机的转速区间覆盖范围较宽，低转速区间就能输出足够的扭矩，带动大直径螺旋桨时不需要搭配大减速比的减速机构，高转速区间的动力输出持续稳定，能够满足载具高速巡航时的动力需求。内部的活塞采用轻量化铝合金锻造材质，活塞环采用气环油环组合的密封结构，能够在保证燃烧室密封性能的同时，减少活塞与缸壁之间的摩擦阻力，提升整机的机械效率。连杆采用锻钢材质，大小头的轴瓦采用薄壁巴氏合金轴瓦，能够承受高负荷运行时的冲击载荷，长期运行的磨损量极小，大幅提升整机的大修间隔周期。从设计思路上看，这款发动机的所有结构设计都围绕轻量化、高可靠性、低维护成本三个核心目标展开，没有冗余的装饰性结构，

　　每一处外部结构都承担着对应的功能：外围的金属抛光整流罩既能够梳理迎面气流，减少飞行时的空气阻力，也能够阻挡外部杂物撞击内部的气缸与散热鳍片，同时金属材质的整流罩还能够辅助散热，将气缸传导出的热量通过气流快速带走。剖视展示的内部齿轮传动组，每一个齿轮的模数与齿宽都经过载荷计算匹配，既能够满足传动扭矩的强度要求，也不会因为过度设计增加不必要的重量，齿轮之间的啮合间隙经过精密调整，运行时的传动噪音极低，不会产生额外的振动源。在实际应用场景中，这类发动机除了用于轻型通航飞行器之外，也可以经过小幅改装后用于小型气垫船、轻型越野赛车、无人靶机等对动力单元自重、可靠性要求较高的设备上，其固定轴的结构设计让动力输出的同轴度更好，对接不同的负载端时都能够保证传动的稳定性，不会因为轴系偏移产生额外的载荷损耗。整机的外部没有突出的不规则结构，整体轮廓接近流线型，安装在载具上时能够很好地适配气动外形设计，减少动力舱部分的空气阻力。润滑系统采用飞溅润滑结合压力供油的复合结构，曲轴运转时带动曲轴箱内的润滑油飞溅到缸壁、活塞销等位置实现润滑，同时曲轴端集成的微型机油泵会将润滑油加压输送到凸轮轴轴承、曲轴主轴承等负荷较高的摩擦副位置，保证高负荷运行时所有摩擦面都能得到充分润滑，避免出现干磨损伤。
