消防泵站海水取水进水管结构设计

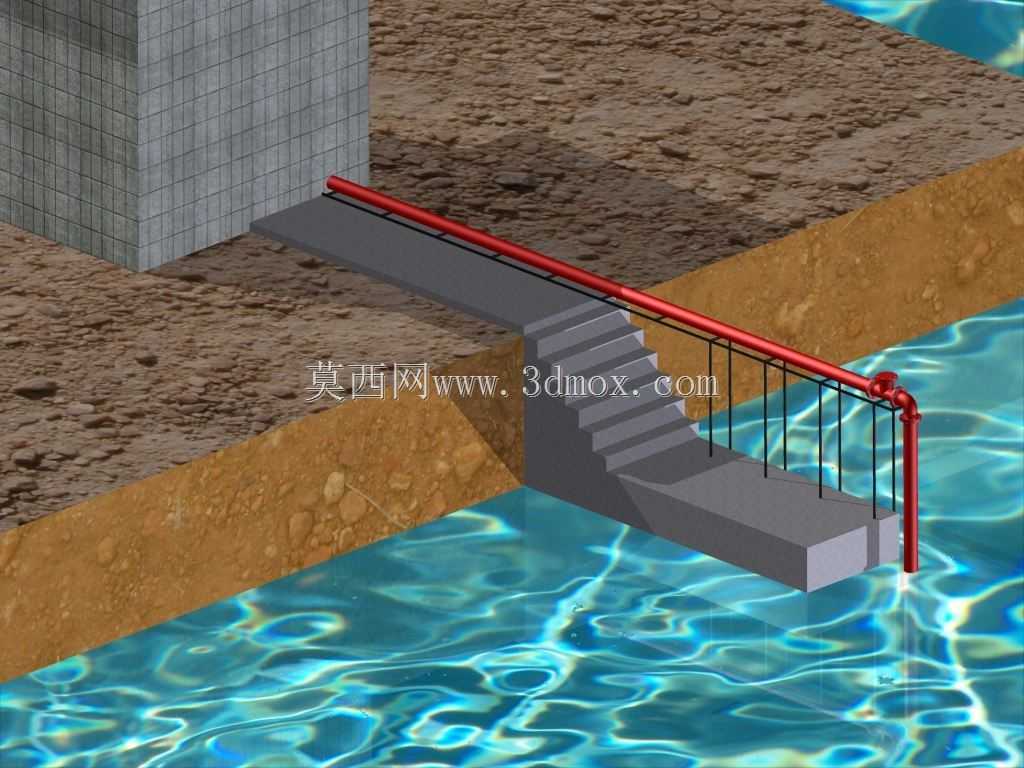

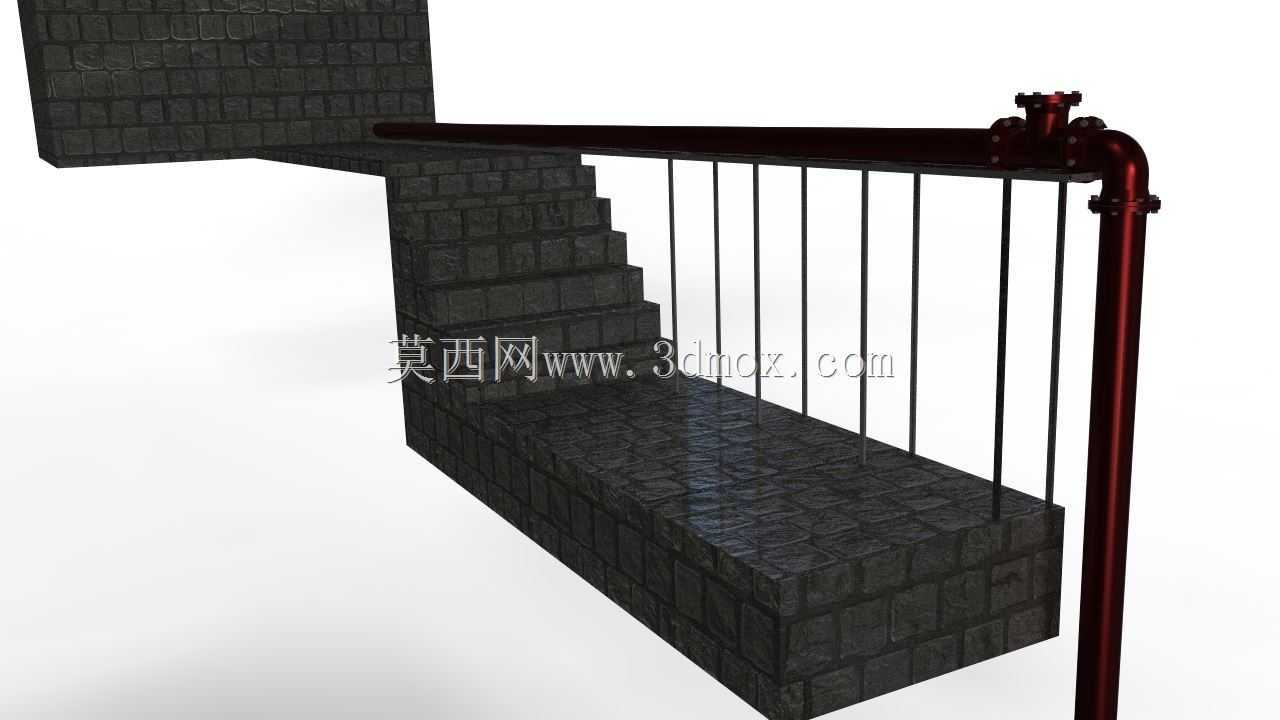

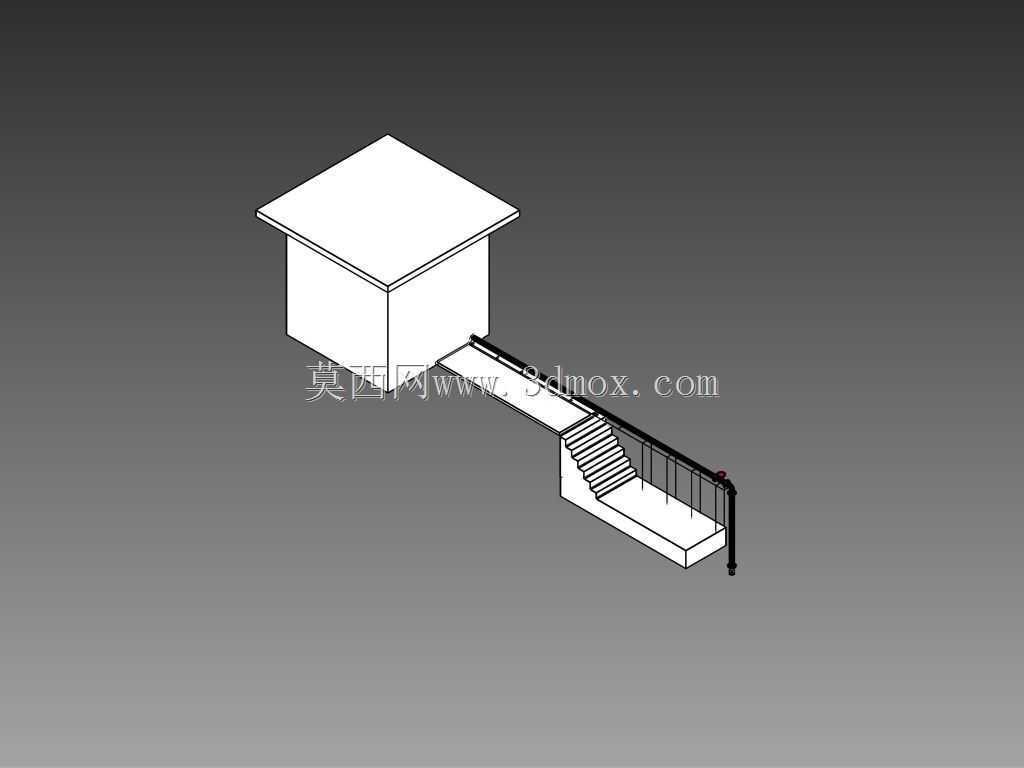

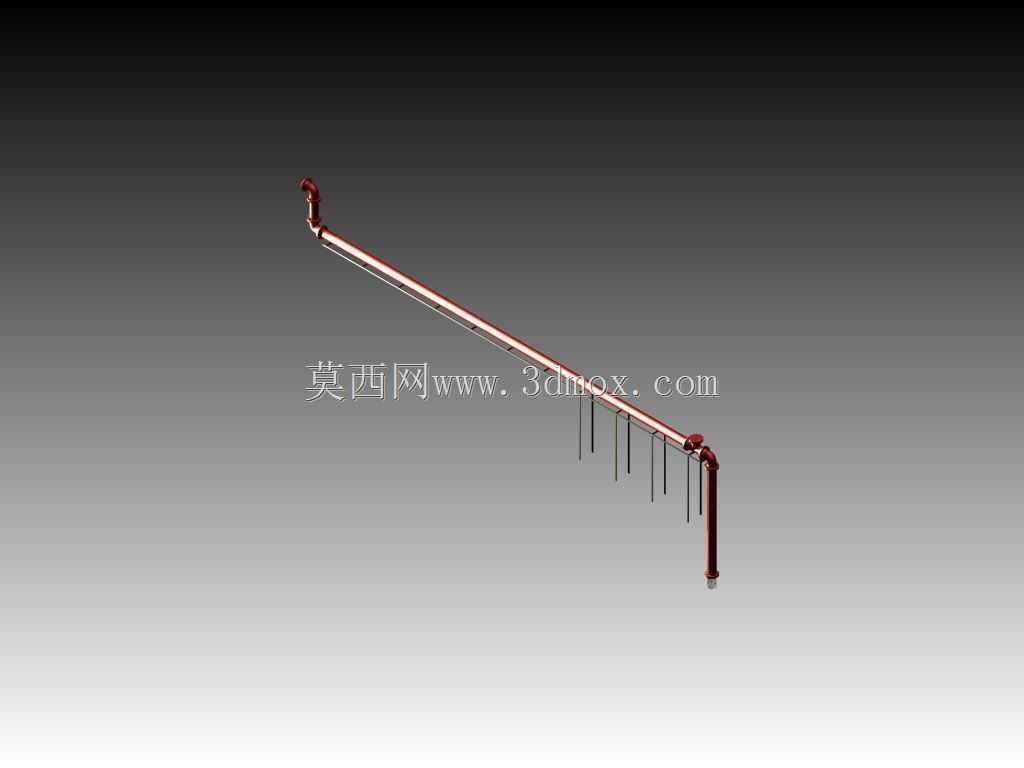

　　这套进水管结构针对临海消防泵站的取水工况设计，核心解决原有取水系统存在的泵效衰减、泥沙淤积、过滤失效三类典型问题。从现场安装边界来看，原有取水管道距离海岸过近，低潮位时易吸入表层裹挟泥沙的海水，同时管道末端过滤装置的通流面积不足、过滤精度匹配不合理，长期运行后泥沙在泵腔、叶轮流道内沉积，不仅造成泵的额定流量扬程下降，还会加速过流部件磨损，极端工况下甚至出现取水不足无法满足消防供水压力要求的情况。新设计的进水管路从岸侧混凝土结构基础处延伸，沿混凝土踏步侧边架空敷设，管道整体采用红色防腐涂装适配海边高盐雾腐蚀环境，管路走向避开了原有近岸易淤积的浅滩区域，取水端延伸至低潮位以下的稳定水层，从源头减少表层浮沙、漂浮杂物的吸入概率。

　　管道支撑结构与岸边混凝土踏步做一体化衔接，每间隔固定间距设置管道支墩，支墩与混凝土基础采用预埋螺栓连接，避免管路在水流冲击、潮汐作用力下出现位移晃动，同时架空敷设的形式也减少了管道与岸边土壤的接触面积，降低土壤腐蚀、泥沙掩埋管路的风险。管路末端设置90度弯管转向垂直取水，取水口朝向水流下游方向，减少水流裹挟泥沙直接冲入管道的概率，同时预留了过滤器安装接口，可根据实际海水泥沙含量匹配对应精度的过滤组件，过滤组件采用快拆结构设计，无需整体拆卸管路即可完成滤网的清理与更换，降低日常运维的工作量。从功能特性来看，管路通径经过水力计算匹配消防泵的额定吸水流量，沿程阻力损失控制在泵允许的吸上真空高度范围内，避免出现气蚀问题；

　　管路整体的转弯处采用大曲率半径弯头，减少局部阻力损失，同时避免泥沙在弯头处沉积堵塞。安装层面，岸侧端的管道接口与泵站吸水井的进水法兰直接对接，接口处设置柔性补偿接头，可抵消混凝土基础沉降、温度形变带来的管路应力，避免接口处出现渗漏。踏步侧边的管路敷设高度高于历史最高潮位，防止潮水长期浸泡管道支墩与连接部件，同时管路与踏步护栏保持足够的安全间距，不影响踏步的日常巡检通行。设计过程中充分考虑了海边工况的特殊要求，所有外露金属部件均做重防腐处理，连接螺栓采用不锈钢材质，避免盐雾环境下的锈蚀失效；取水端的管口设置拦污栅，拦截较大体积的漂浮杂物，防止大块杂物进入管道造成堵塞或者损坏后续的泵组叶轮。

　　整个管路的布置充分利用现有岸边混凝土结构作为支撑基础，减少额外的土建施工量，同时管路走向顺直，减少不必要的弯头与变径，最大化降低水力损失，保证泵组在额定工况下能够稳定吸入足够流量的海水，满足消防供水系统的压力、流量要求，解决原有系统因取水位置不合理、过滤失效带来的泵性能下降、故障频发的问题，提升整个消防取水系统的运行可靠性与使用寿命。
