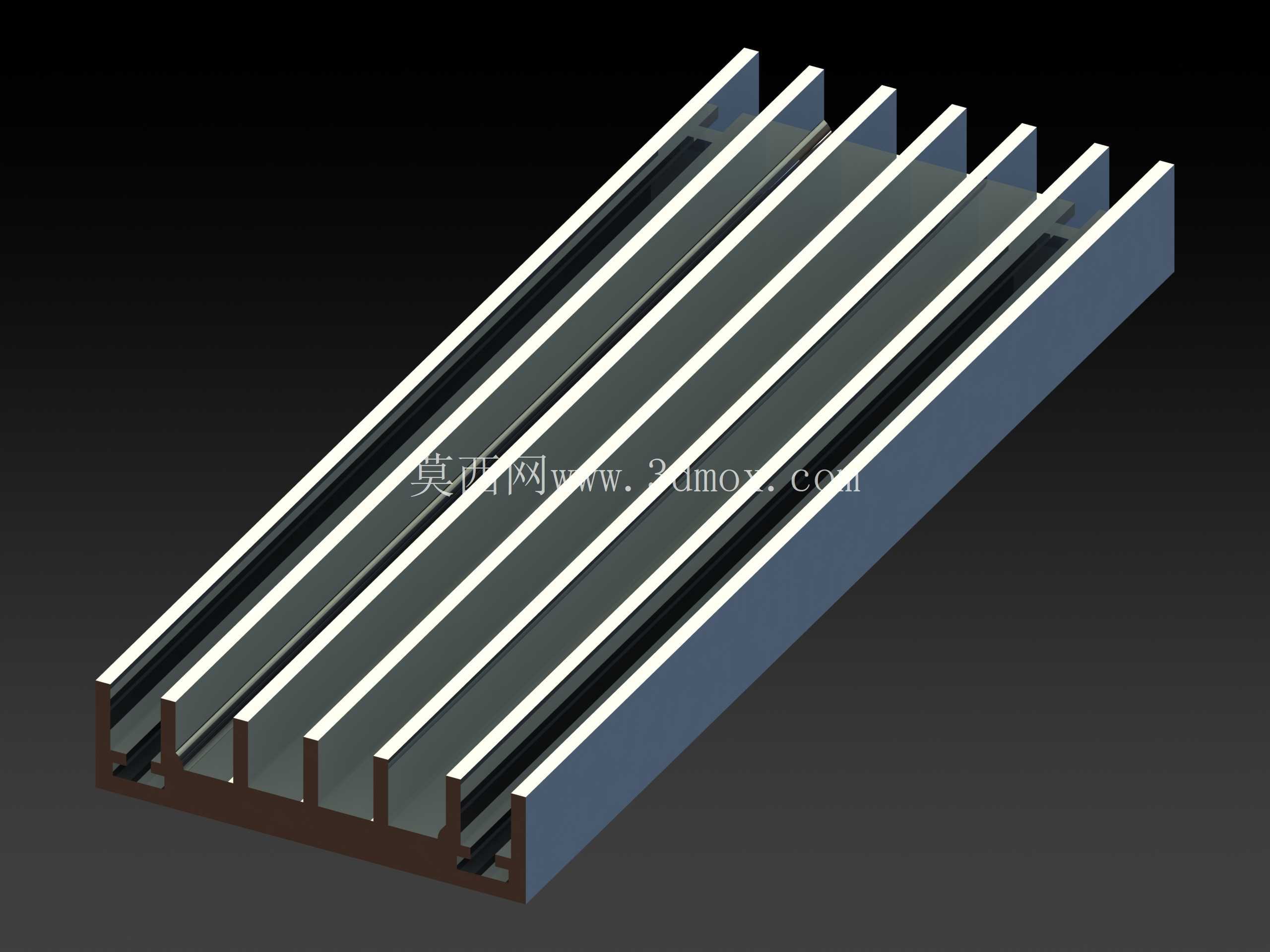

铝挤压型材散热结构件三维数模

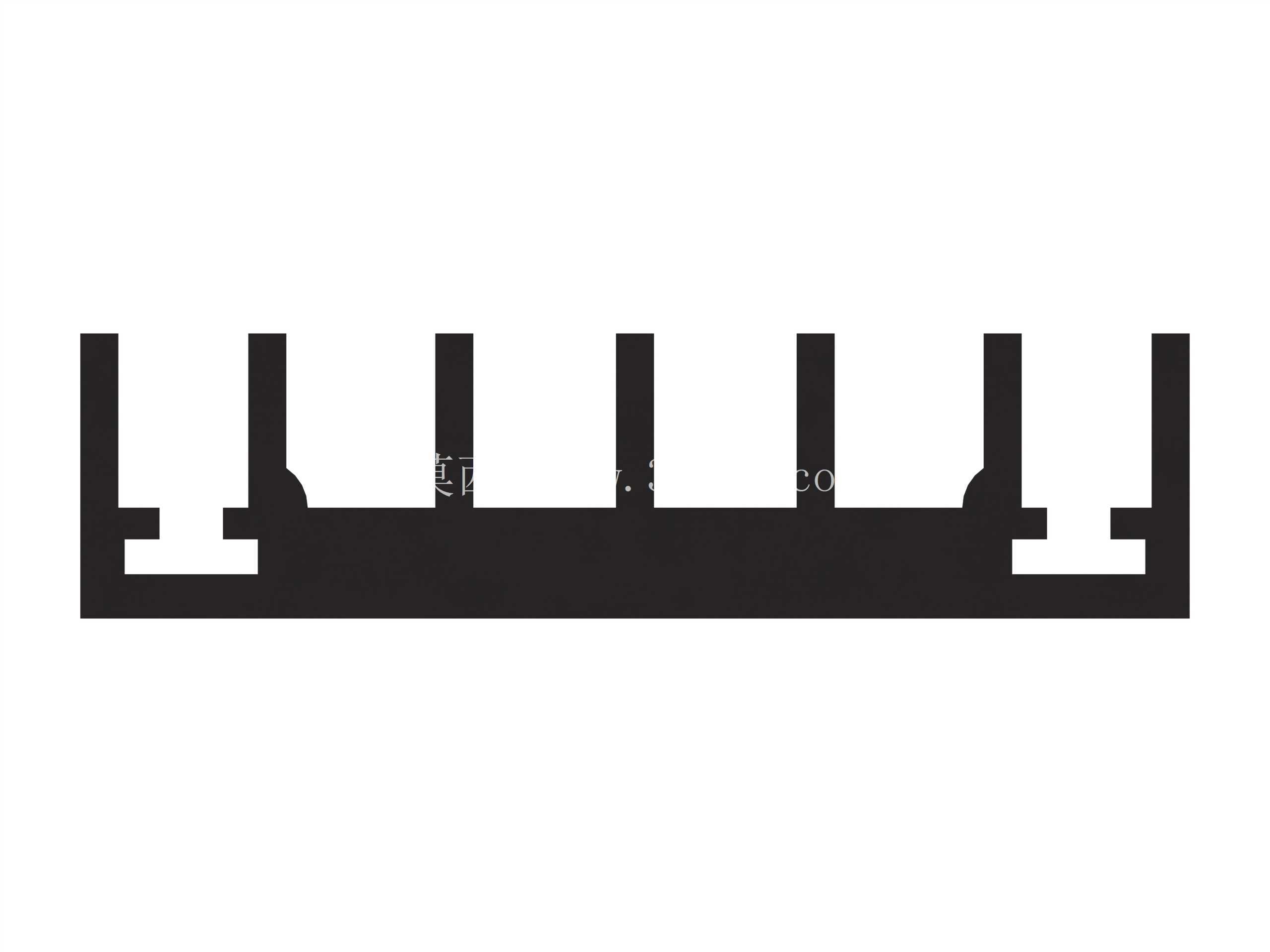

　　在中小功率电子设备的热管理设计中，这类铝挤压成型的散热结构是应用频次极高的被动散热方案，不需要额外搭配风冷或液冷组件，仅依靠自身结构与空气的接触完成热交换，就能满足多数低功耗工控板卡、小型电源模块、嵌入式控制单元的散热需求，在工业控制终端、小型通讯中继设备、消费类电子外置供电模块、LED驱动电源等场景中都能见到同结构产品的实际应用。这类散热件的核心设计逻辑是在有限的安装空间内，尽可能拓展与空气接触的有效换热面积，同时控制型材挤压生产的工艺可行性，避免出现壁厚差异过大、翅片过高过薄导致挤压成型时出现变形、充型不足的问题。从结构本身来看，整体采用等截面直肋设计，所有翅片沿长度方向平行排布，基底部分保持平整，安装时可以直接与发热器件的表面贴合，配合导热硅脂或者导热垫片填充接触间隙，就能将发热面的热量快速传导到整个散热结构上，再通过翅片间的空气自然对流带走热量。设计过程中需要重点考量翅片的间距与高度的匹配关系，间距过小会导致翅片间的空气流动阻力增大，自然对流情况下热空气无法顺利排出，反而会降低整体散热效率；间距过大则会在有限宽度内减少翅片数量，压缩总换热面积，无法达到预期的散热能力。

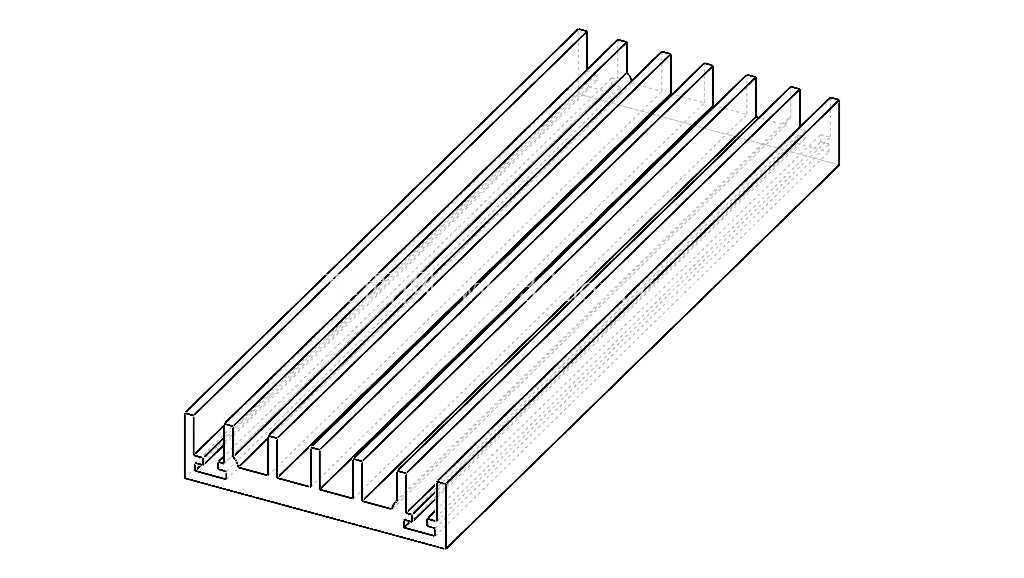

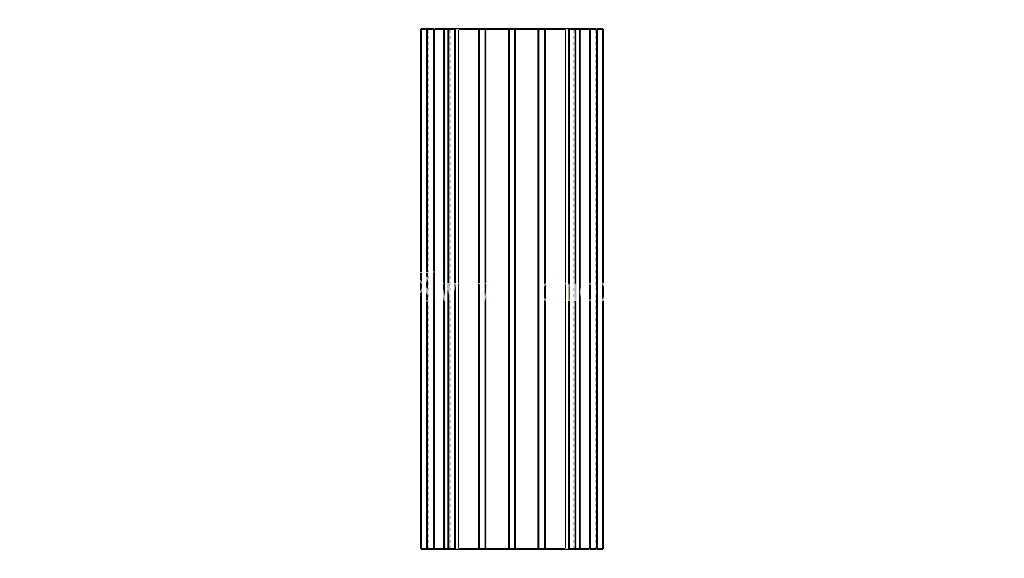

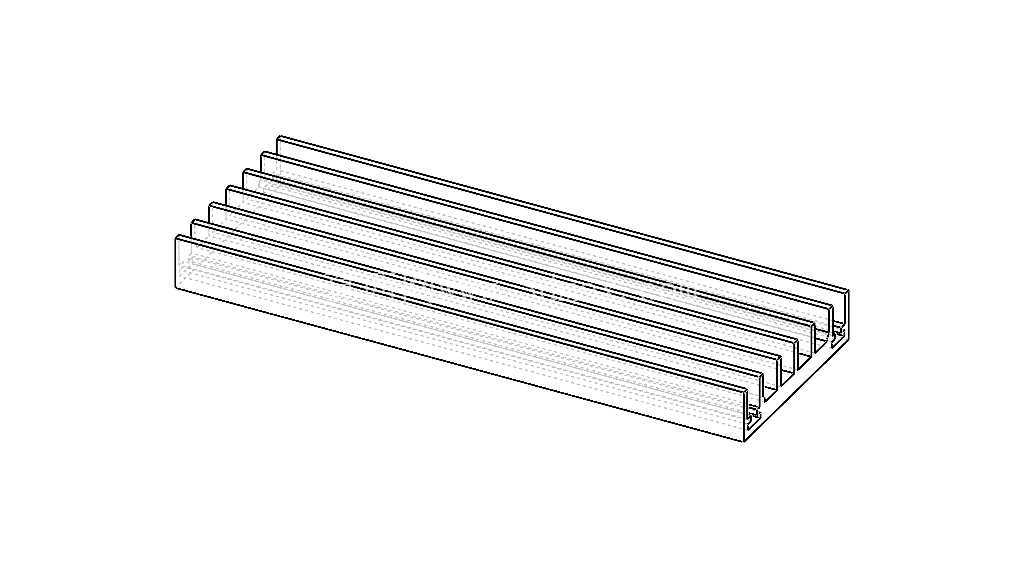

　　这款散热件的宽度为35mm，长度为100mm，总高度为9mm，属于小尺寸薄型散热结构，适配安装空间局促的板载发热器件，安装时可以在基底预留对应的安装孔位，通过螺丝直接固定在PCB板上，也可以采用背胶的方式直接粘贴在发热芯片的表面，不需要额外设计复杂的固定结构，装配效率较高。铝挤压工艺的特性决定了这类散热件的截面形状可以一次成型，后续只需要按照需求长度裁切，再做表面阳极氧化处理就能直接使用，量产成本较低，适合大批量配套使用。氧化层不仅可以提升铝材表面的抗腐蚀能力，还能提升表面的辐射换热效率，进一步强化整体散热表现。

　　在结构建模过程中，需要严格控制各部分的壁厚公差，基底部分的厚度要保证热量在横向传导时的均匀性，避免出现局部热量堆积；翅片部分的壁厚要保持一致，挤压生产时才能保证材料流速均匀，不会出现翅片弯曲、缺料的缺陷。翅片端部的倒角处理也需要纳入设计考量，避免裁切后出现尖锐毛刺，在装配过程中划伤操作人员或者损坏周边的电子线路。这类直肋结构的散热件，因为空气流道是直通式的，当设备内部存在轻微的空气流动时，就能比封闭结构的散热件获得更好的换热效果，即使在完全密闭的设备外壳内部，依靠空气的自然循环也能稳定工作，不存在运动部件，也就没有磨损、噪音的问题，长期使用的可靠性极高，不需要后期维护。

　　在选型适配时，需要先核算发热器件的热功耗，结合器件允许的最高工作温度、设备内部的环境温度，计算所需的总热阻，再匹配对应尺寸的散热结构，这款9mm高度的薄型散热件，适配的热功耗范围通常在数瓦级别，适合低功耗的微控制器、小型电源管理芯片、静态工作的功率器件使用，如果热功耗更高，则需要选择翅片更高、整体尺寸更大的同类型型材，或者额外增加风冷辅助。建模时采用等截面拉伸的方式就能完成主体结构的构建，后续可以根据实际安装需求在基底上添加安装孔、定位柱等细节特征，不需要复杂的曲面构建，模型的特征结构清晰，能够直接用于后续的工程出图、工艺仿真或者装配干涉检查，在做整机设备的结构布局时，可以直接调用该模型核对安装空间，确认翅片与周边元器件的安全间隙，避免出现装配时的空间冲突。
