C5科尔维特前上控制臂逆向结构设计

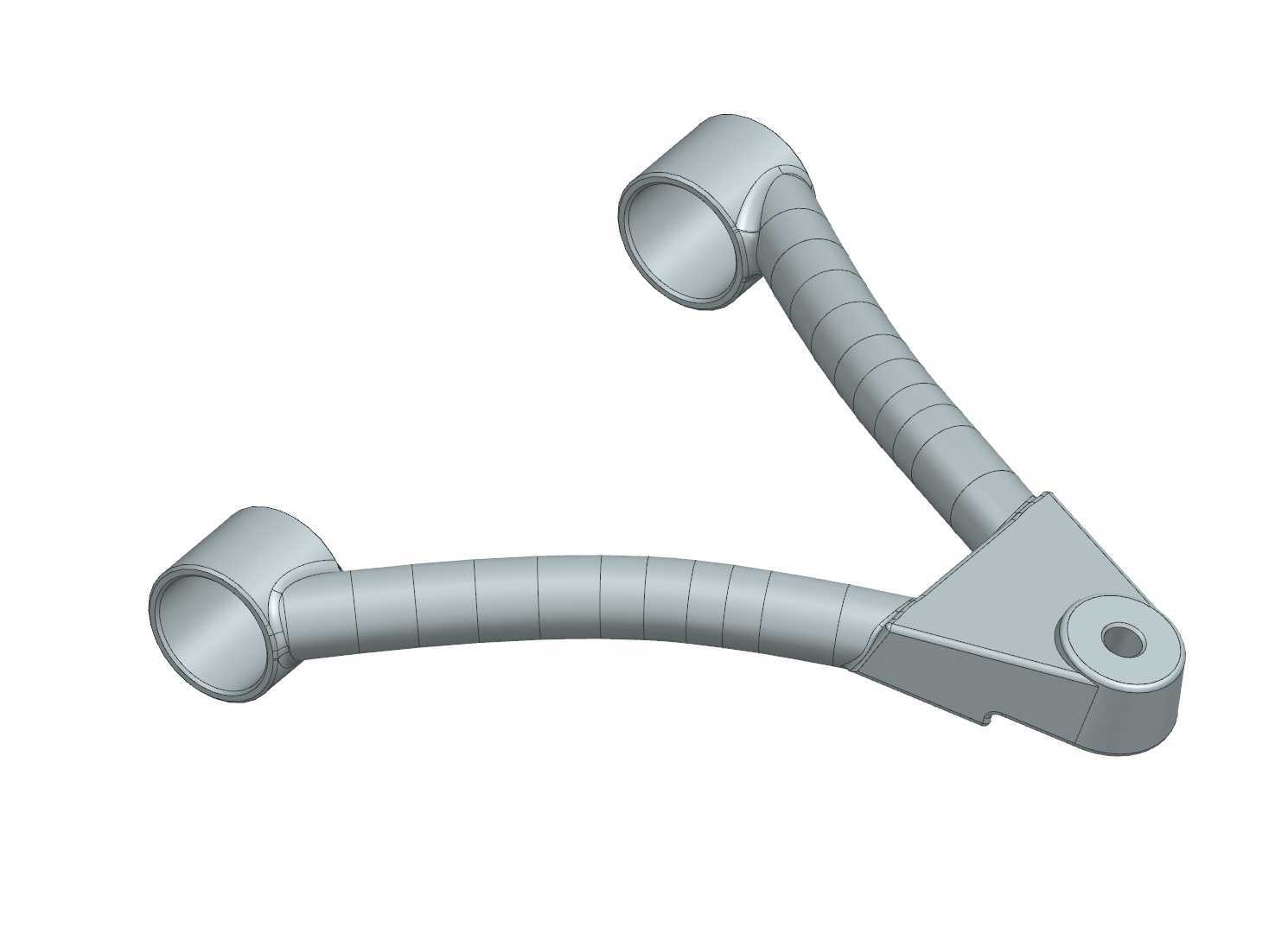

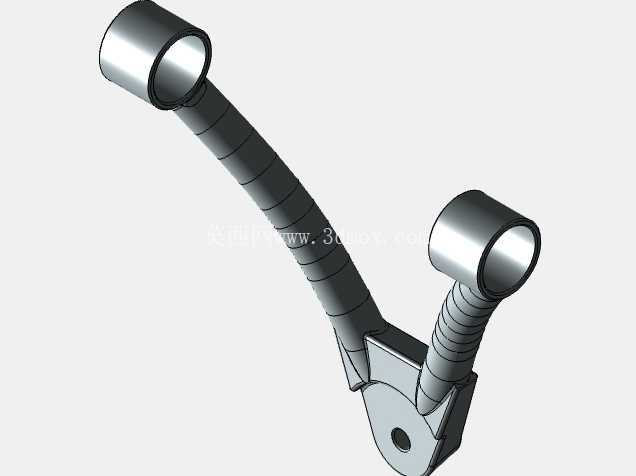

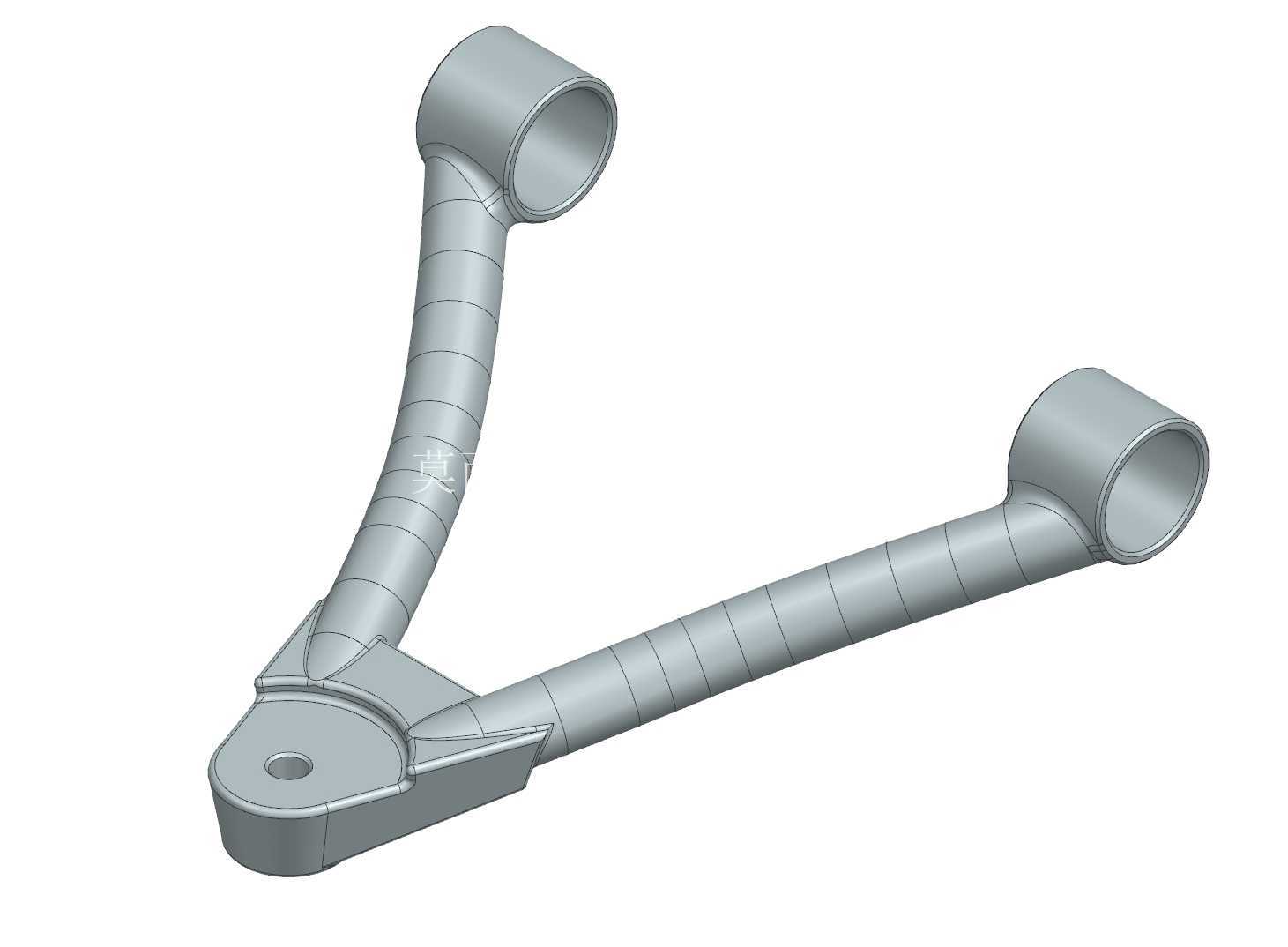

在乘用车底盘悬架系统的开发与复刻工作中，前上控制臂作为连接车架与转向节的核心传力构件，直接决定着前轮定位参数的动态保持能力、转向动作的跟随精度以及行驶过程中的滤振表现，尤其是针对经典性能车型的底盘还原项目，控制臂的几何精度直接影响整车操控质感的还原度。这款针对C5科尔维特开发的前上控制臂逆向结构，完全依托实车扫描点云数据完成参数化重构，没有沿用同平台车型的通用化摆臂结构，而是完全匹配该车型前双叉臂悬架的硬点坐标，确保装车后主销后倾、外倾等定位参数完全符合原厂设计要求。

从实际装车场景来看，该控制臂的两个筒状衬套安装端分别对应副车架上的两个铰接点位，臂身的弯折角度经过反复校核，既避开了转向过程中减震器、半轴、刹车管路的运动干涉边界，也保证了车轮上下跳动时的轮距变化量控制在原厂设计阈值内，不会出现急加速、急制动时的轮胎偏磨问题。臂身主体采用变截面的弧形结构设计，并非等径的直杆形态，这种结构一方面是为了匹配悬架运动过程中的空间避让需求，另一方面是通过截面的渐变优化应力传递路径，让车轮受到的路面冲击能够沿着臂身平滑传递到衬套位置，避免局部应力集中导致的臂身开裂问题。

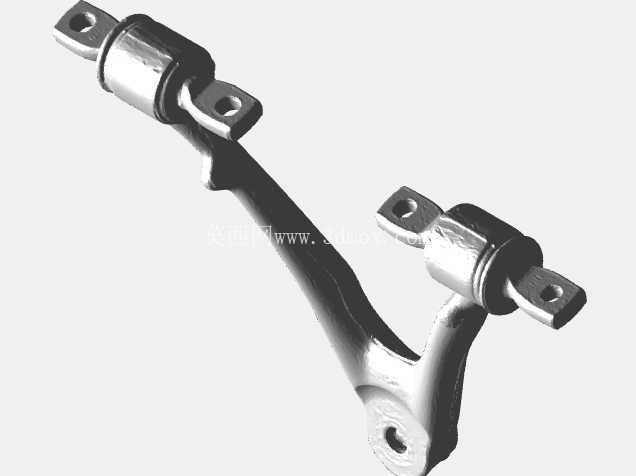

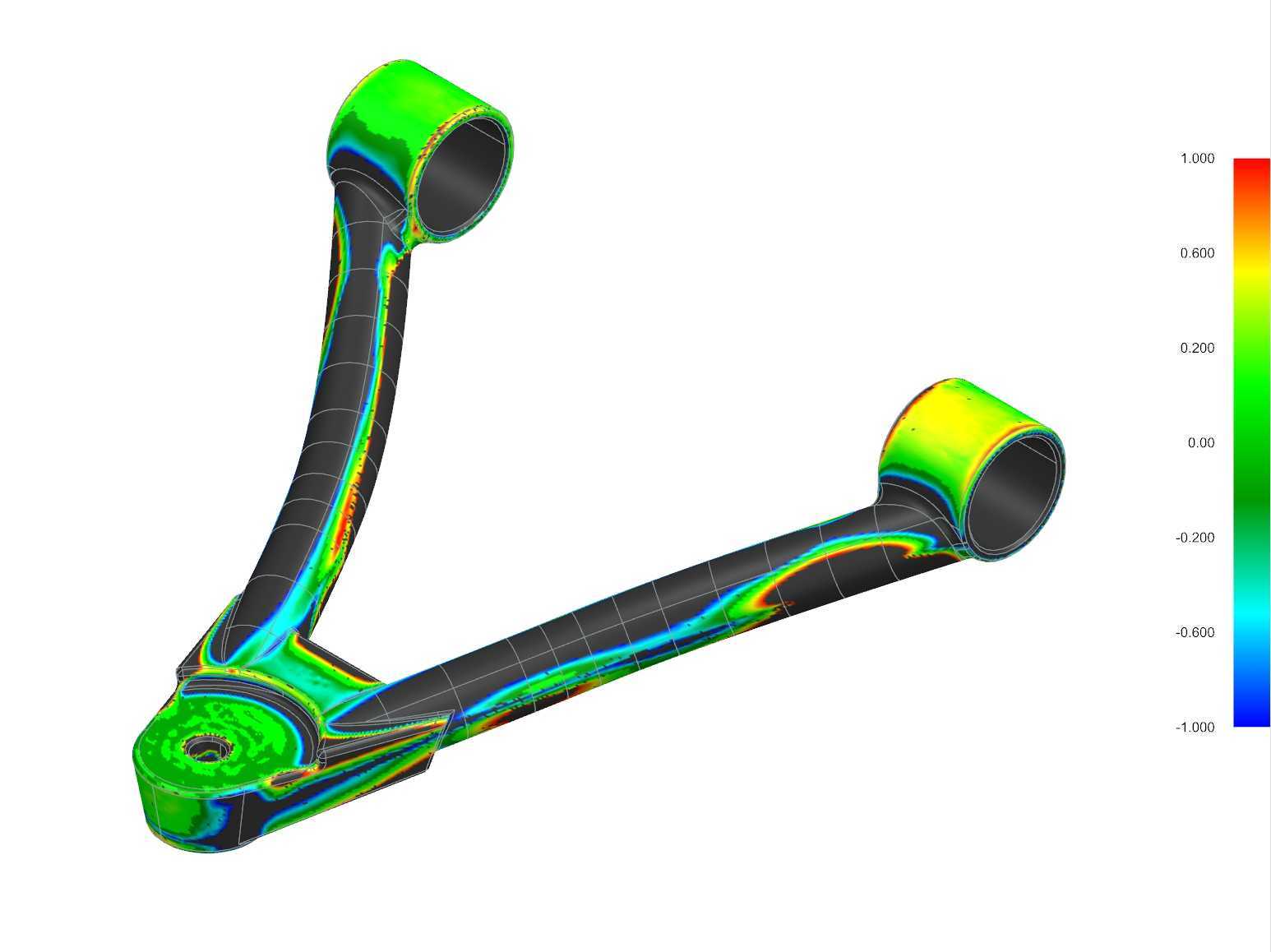

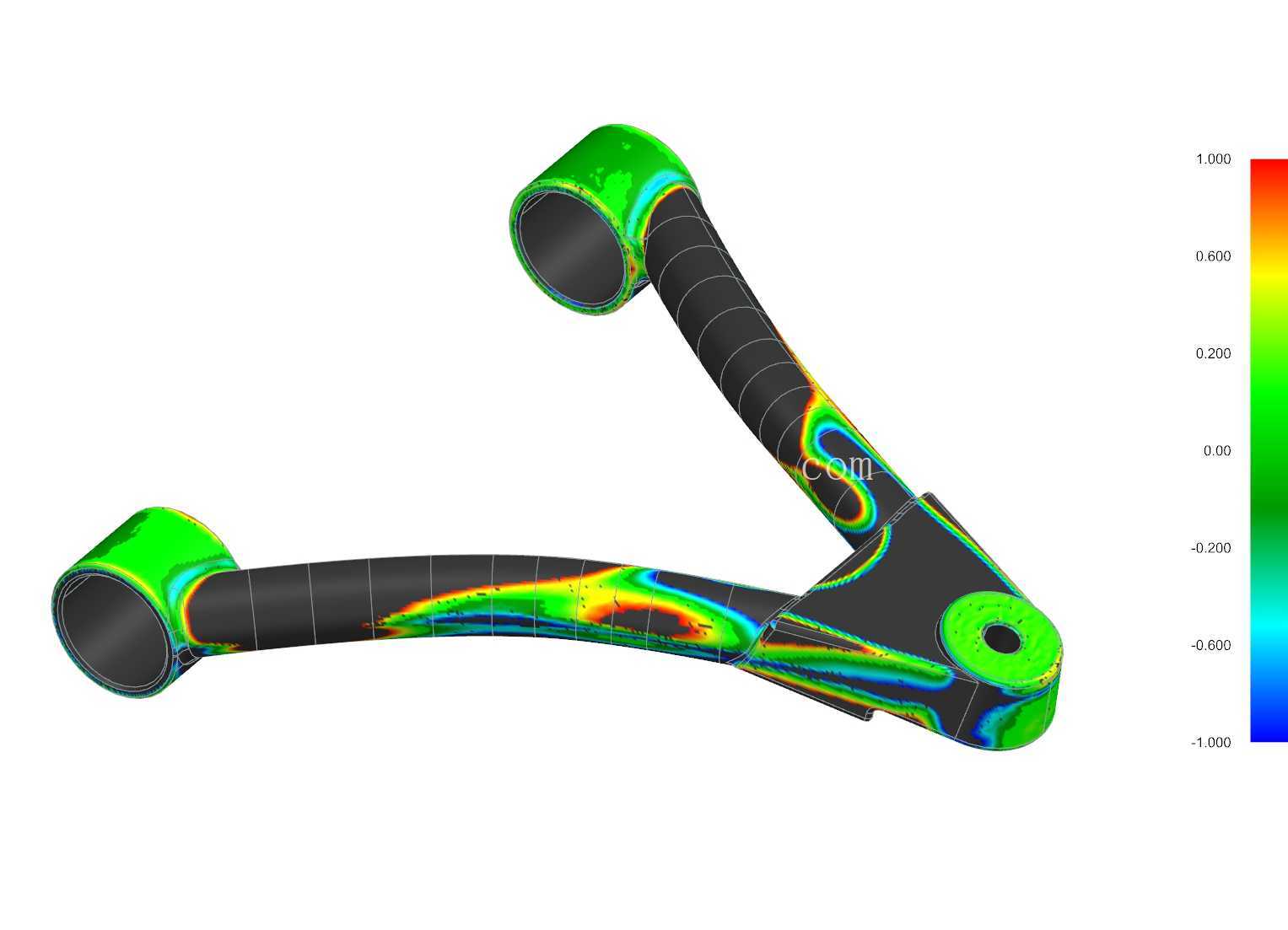

在逆向重构的过程中，并没有直接照搬扫描得到的毛坯表面形态，而是将原始铸造件表面的拔模斜度、铸造缺陷、加工余量全部进行了参数化规整，所有的圆角过渡、安装面平面度、衬套孔的同轴度都按照量产零部件的加工公差要求进行了优化，既保留了原厂零件的力学性能特性，也让模型能够直接用于CNC加工或者开模复刻，不需要二次进行几何清理。三个安装点位的相对位置精度控制在0.1mm以内，球销安装座的端面与衬套孔轴线的垂直度完全符合原厂装配要求，避免装车后出现球销偏磨、衬套过早损坏的问题。

从安装边界来看，两个衬套端的孔径、孔距完全匹配C5科尔维特原厂副车架的安装支座尺寸，不需要额外修改副车架点位就能直接装配，球销端的安装接口也完全兼容原厂的转向节连接结构，不管是用于经典车的底盘修复、改装车的悬架强化，还是用于悬架教学的实物演示，都能够直接适配现有车型的安装空间。臂身的最小离地间隙在车辆满载状态下也能满足行驶要求，不会因为臂身位置过低导致颠簸路面出现磕碰损坏的情况，整体重量分布也经过了平衡校核，不会增加悬架的非簧载质量，避免影响原车的减震器调校表现。

在结构设计的细节上，臂身与衬套筒、球销座的连接位置都设置了加强筋结构，这些加强筋的厚度、走向完全参考原厂零件的应力分布结果，在保证整体强度满足激烈驾驶需求的前提下，尽可能控制零件重量，不会出现过度设计导致的重量冗余。所有的棱边都做了圆角过渡处理，避免应力集中的同时，也符合铸造或者锻造工艺的成型要求，不会出现工艺无法实现的尖角结构。衬套孔的内壁预留了标准的衬套压装余量，能够直接适配市售的同尺寸聚氨酯衬套或者原厂橡胶衬套，不需要二次加工就能完成衬套的压装作业。

对于底盘改装从业者、经典车修复人员以及机械专业的教学场景来说，这款逆向重构的控制臂模型既能够作为结构学习的参考案例，帮助理解双叉臂悬架上控制臂的硬点设计逻辑、应力分布特点以及安装匹配要求，也能够直接作为加工复刻的数模基础，省去了自行扫描、点云处理、曲面重构的大量时间，尤其是在原厂配件稀缺的经典车修复项目中，高精度的逆向数模能够大幅降低配件复刻的难度，保证修复后的底盘性能达到原厂设计标准。
