咖啡机手柄逆向重构结构设计

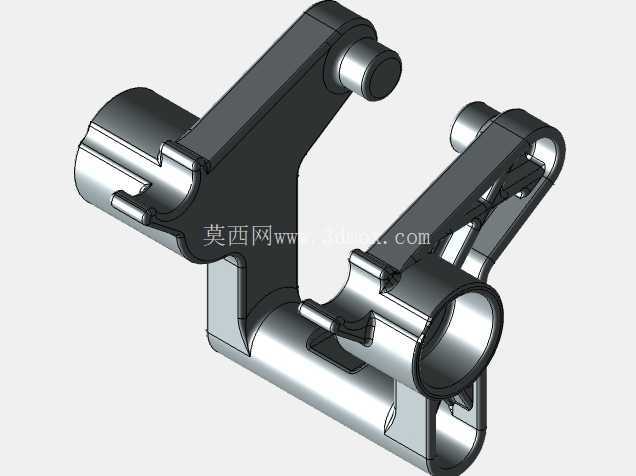

在商用半自动咖啡机的日常运维与配件迭代场景中，手柄作为直接承载粉碗、衔接冲泡头与用户操作的核心受力部件，其结构精度直接决定冲泡过程的密封稳定性与操作手感。这款基于实物逆向重构的手柄结构，完全围绕商用咖啡机高频使用的工况做适配，首先从安装边界来看，上部两处带定位凸耳的筒状结构，是直接卡入咖啡机冲泡头卡座的配合位，凸耳的倒角与卡位角度完全匹配主流商用机型的锁紧旋转行程，安装时旋转约30度即可完成锁止，配合端面的平面度控制在0.05mm以内，避免高压萃取时出现漏水泄压的问题。

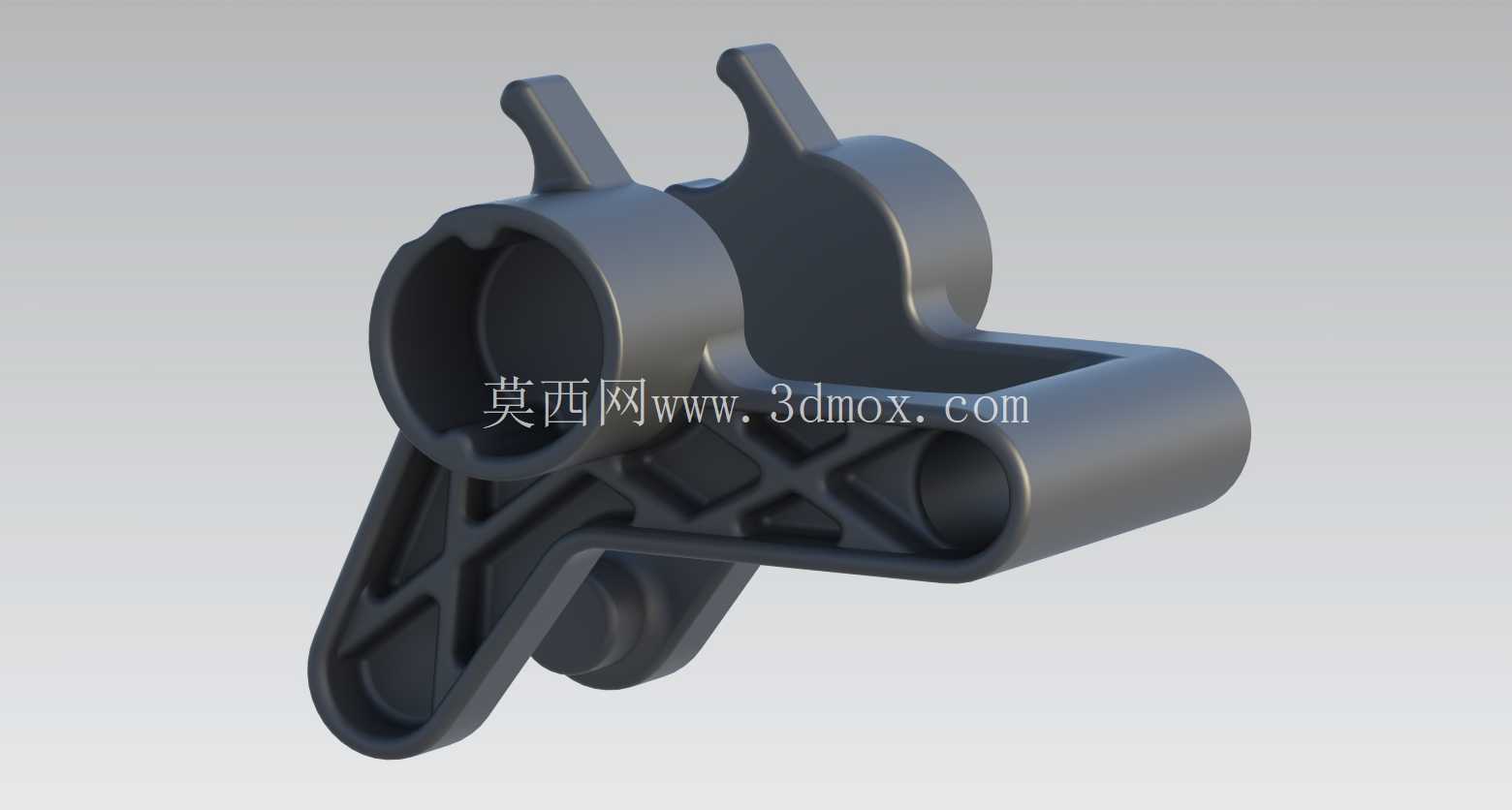

从实际使用的受力特性出发，手柄在日常操作中需要承受用户压粉时的垂直下压力、锁止时的旋转扭力，以及萃取过程中9bar高压热水带来的轴向顶出力，因此在结构设计上，主体连接臂采用了变截面的加强筋布局，筋条厚度从安装筒位置的4mm向握持端逐步过渡到3mm，既避免了厚壁压铸带来的缩孔缺陷，又能保证整体刚性，在承受150N垂直压粉力时形变量不超过0.1mm，不会出现配合错位的问题。握持端的镂空结构并非单纯为了减重，而是通过网格状的筋位布局，在不增加壁厚的前提下提升抗扭刚度，同时减少压铸时的材料用量，也能让用户握持时减少与金属表面的接触面积，降低高温萃取后手柄传热带来的烫手感。

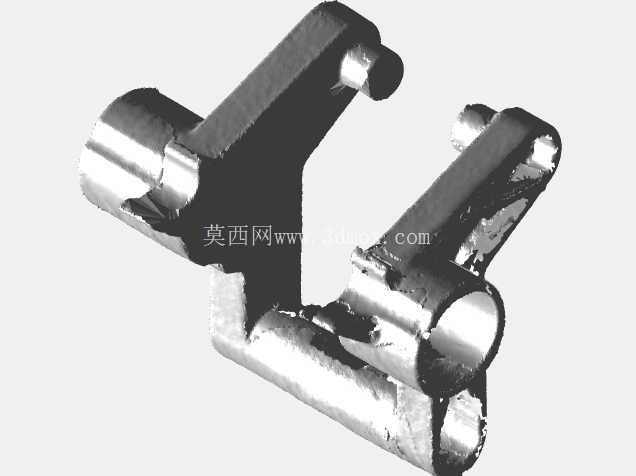

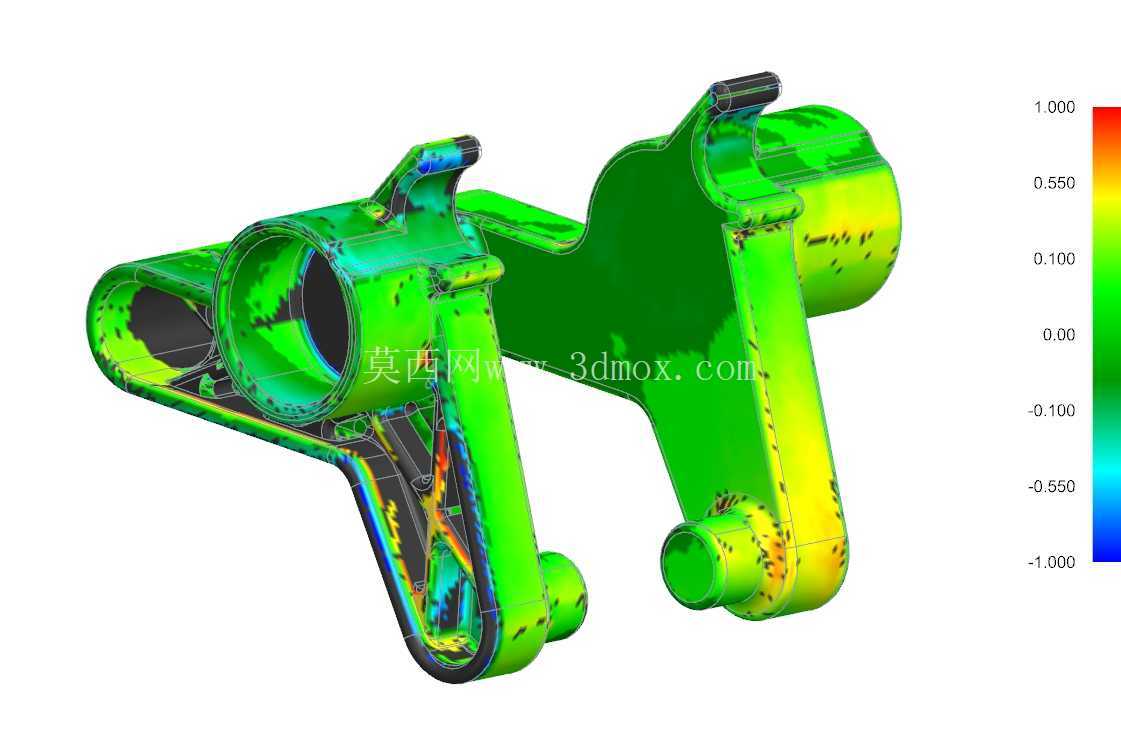

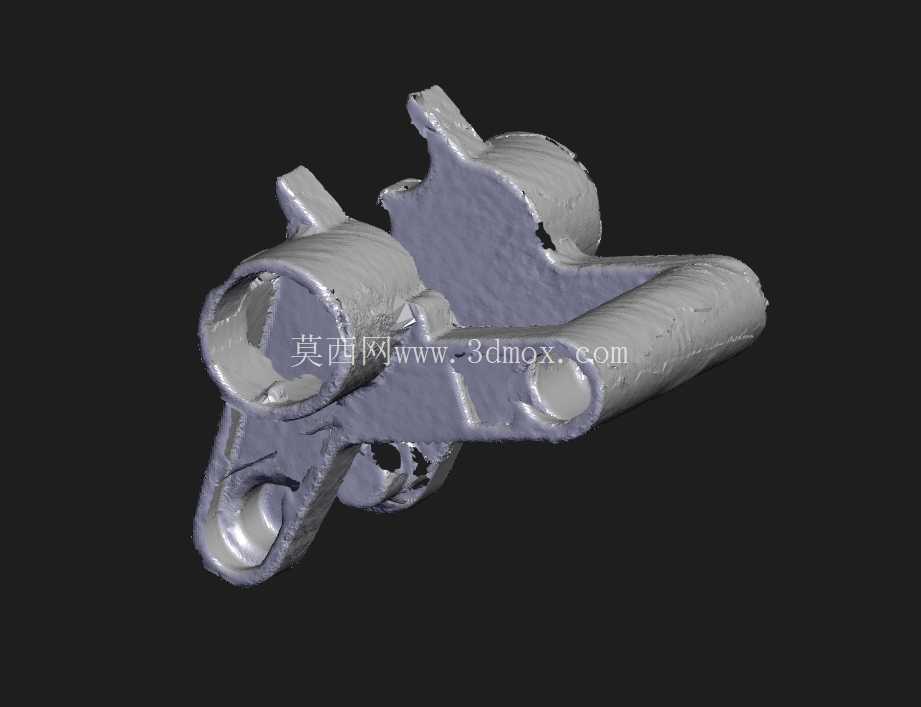

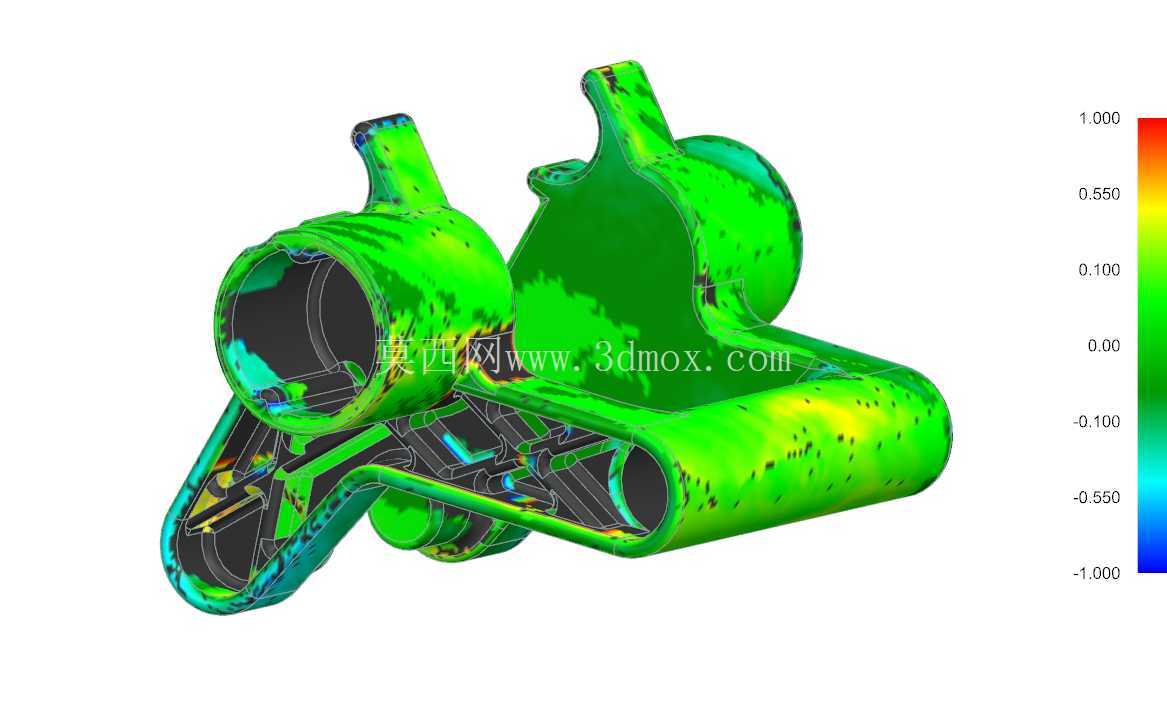

逆向重构的过程中，并没有完全照搬原始扫描件的铸造拔模斜度，而是针对小批量定制加工与3D打印验证的需求做了结构优化，所有配合面的拔模角度统一调整为0度，保证安装配合面的圆柱度，同时对原始扫描件上的铸造圆角、表面瑕疵做了规整化处理，让曲面过渡更顺滑，既满足FDM、SLA等不同3D打印工艺的切片要求，不会出现悬空角度过大需要额外支撑的问题，也能适配后续数控加工的工艺路径规划。几何轮廓完全贴合原始实物的扫描点云数据，关键配合尺寸的偏差控制在0.1mm以内，保证替换安装时不需要额外修配就能直接适配原有设备。

从安装适配的细节来看，侧方的通孔结构是用于连接手柄握持套或者附加配件的安装位，孔位的同轴度控制在0.08mm以内，穿入固定销后不会出现松旷晃动的问题；下部的延伸臂结构是粉碗的承托位，弧形轮廓完全匹配标准58mm粉碗的外缘弧度，放入粉碗后间隙均匀，不会出现卡滞或者掉粉的问题。整体结构的壁厚均匀性控制在±0.5mm以内，不管是采用压铸工艺批量生产，还是采用3D打印做单件定制，都能避免因壁厚不均导致的变形问题。

在咖啡设备售后配件的场景中，这类逆向重构的手柄结构可以直接用于老旧机型的配件替换，不需要开模就能快速产出适配的替换件，解决部分进口机型配件采购周期长、成本高的问题；同时也可以作为结构优化的基础模型，在现有结构基础上调整握持角度、增加测温模块安装位等定制化改造，满足不同门店的个性化使用需求。结构设计上充分考虑了不同加工工艺的适配性，不管是铝合金压铸做量产配件，还是用不锈钢3D打印做高强度定制款，或是用工程塑料打印做临时测试件，都能基于这个模型快速调整工艺参数，不需要重新做结构重构。
