小型桌面式PCB加工数控雕刻设备

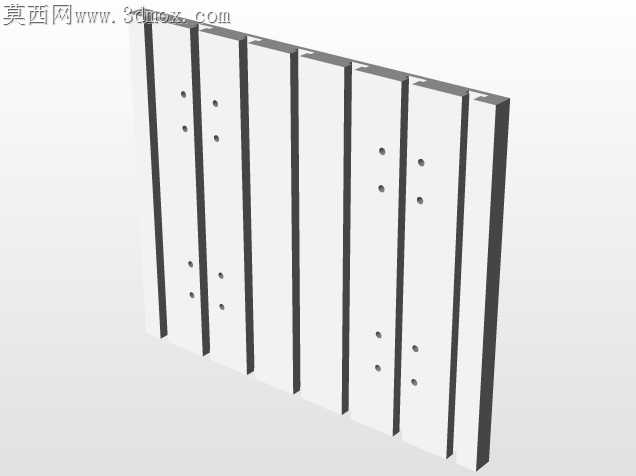

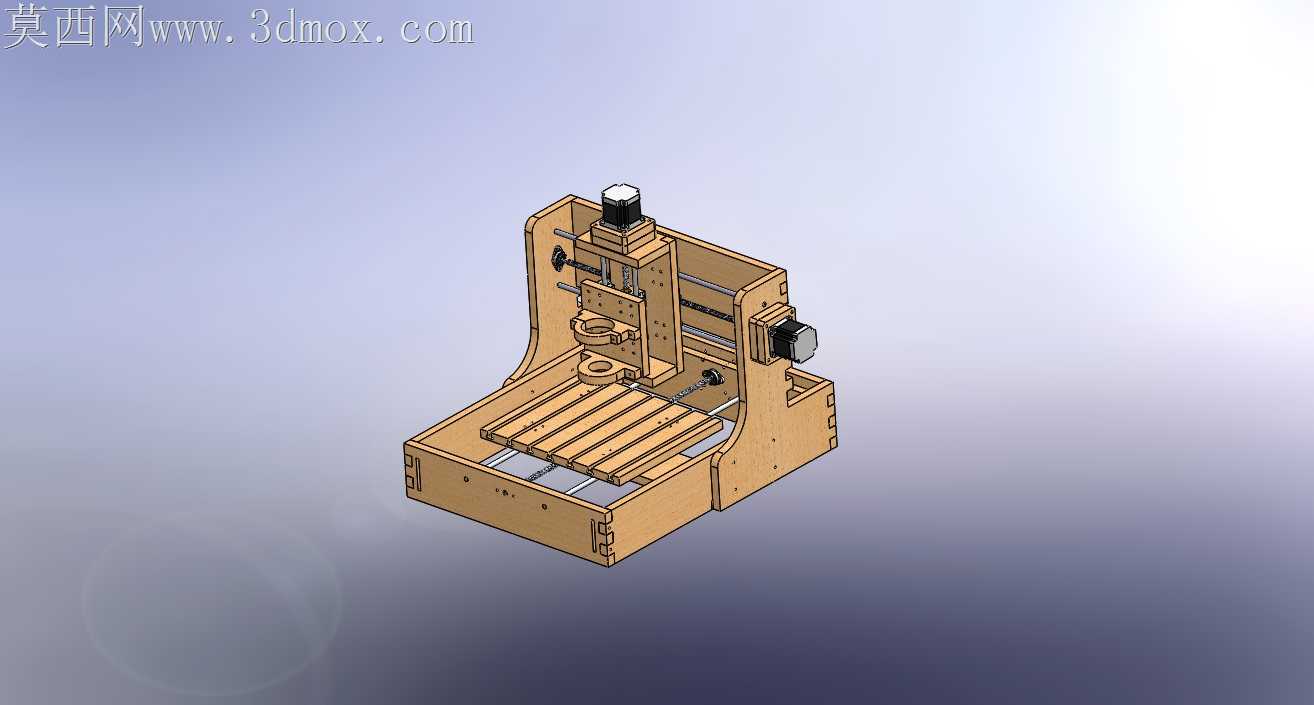

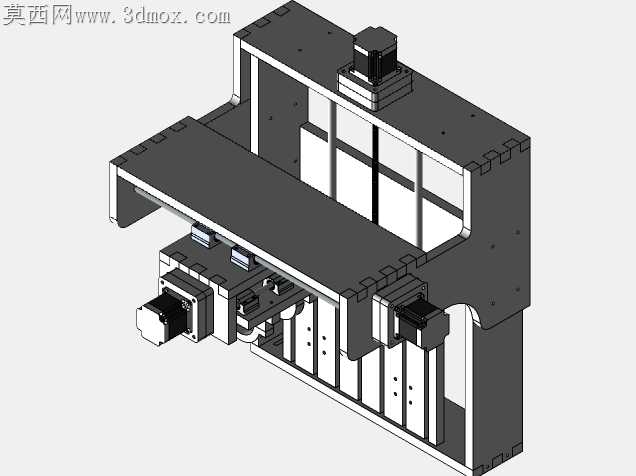

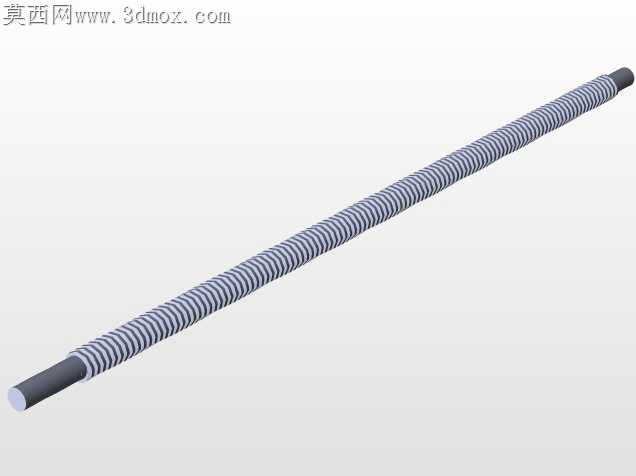

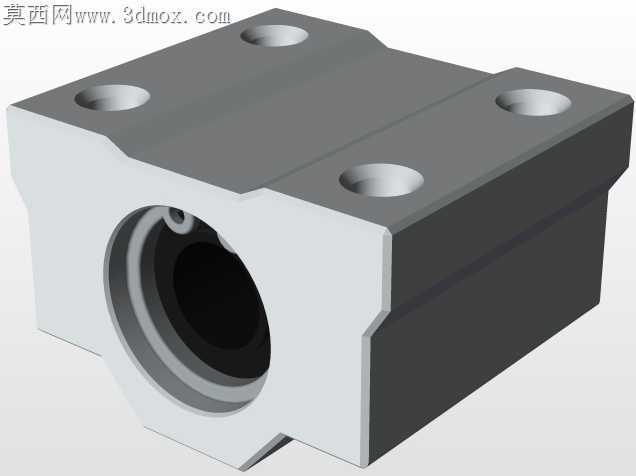

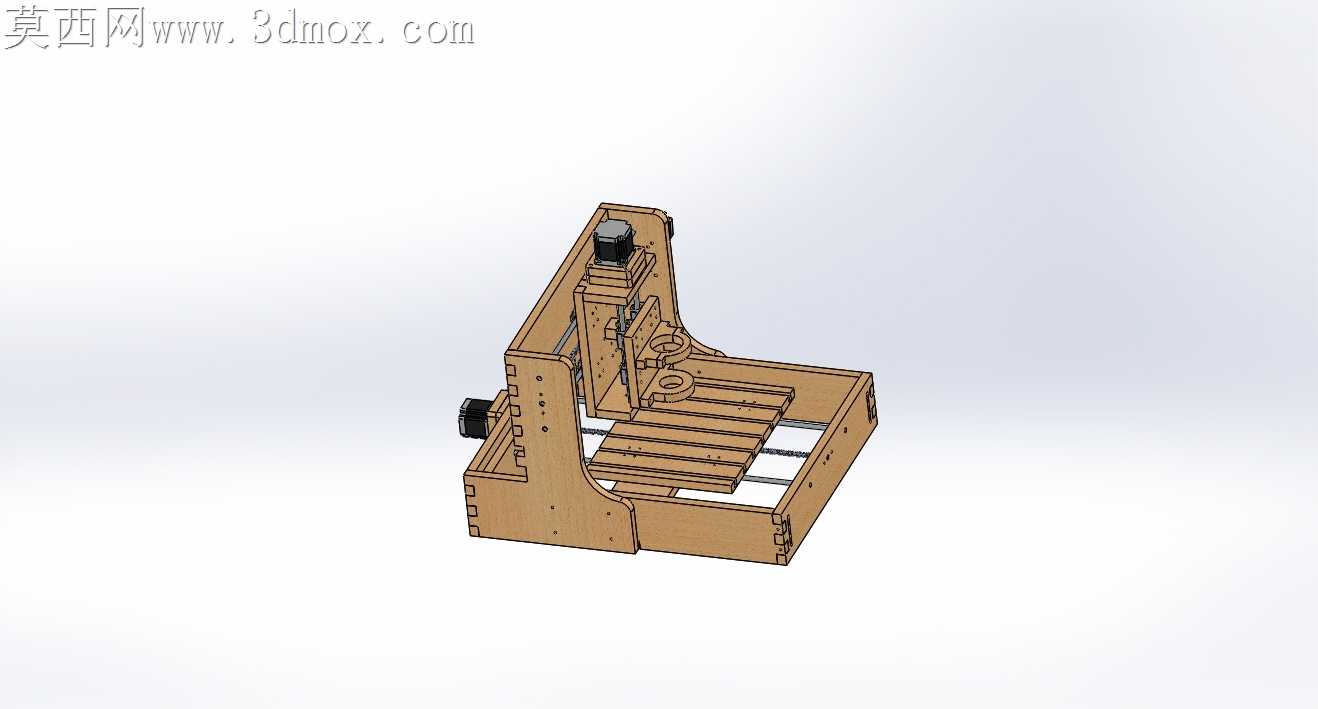

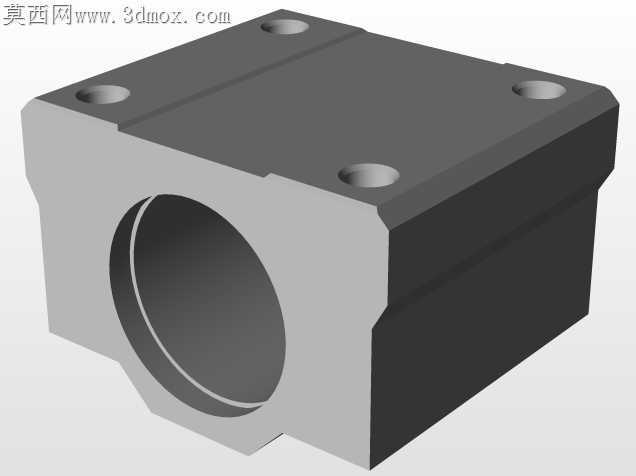

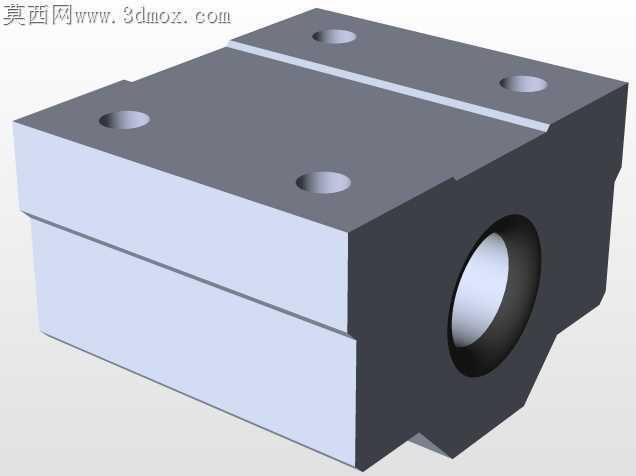

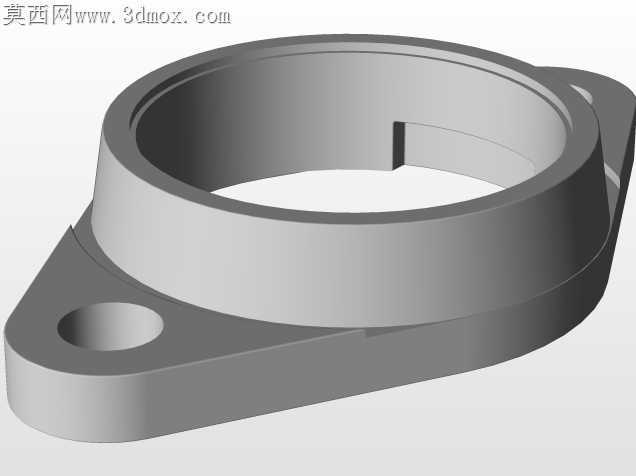

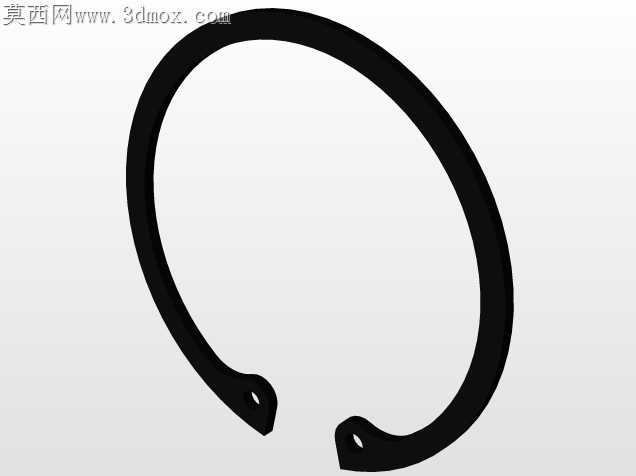

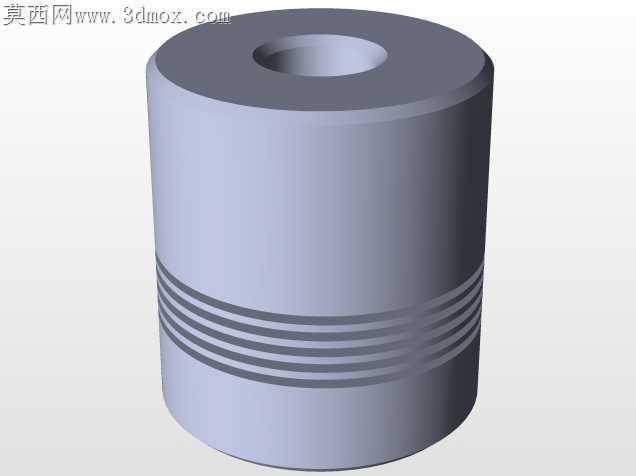

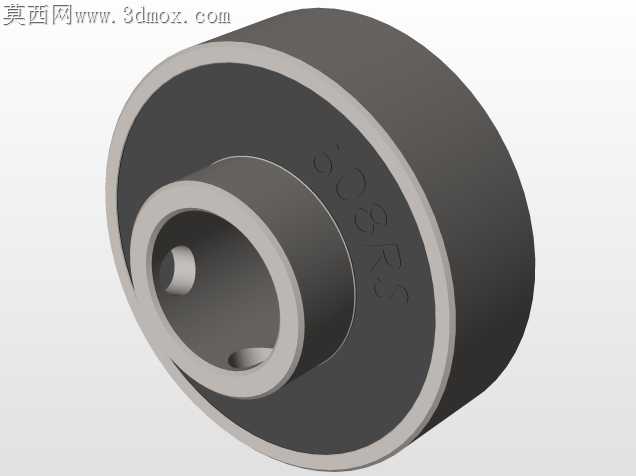

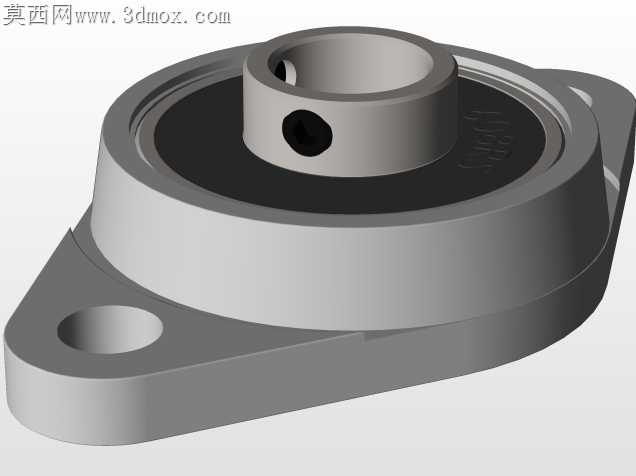

这款小型数控加工设备主要面向电子制作爱好者、小型工作室的PCB打样与软质材料轻加工场景，能够在木质工件、亚克力板材上完成铣削、钻孔、轮廓雕刻等作业，可替代大型工业机床完成小尺寸工件的精密加工，适配个人DIY、教学实验、小批量样板试制等多种使用场景，无需占用大型车间空间，普通桌面即可放置使用。设备整体采用拼装式结构设计，主体框架使用16mm厚度的木材加工制作，使用者也可根据自身材料储备，选择14mm或18mm厚度的木材进行适配制作，仅需对对应安装槽位的尺寸做小幅调整即可完成组装，大幅降低了自制设备的材料门槛。传动部分采用高精度丝杠配合直线导轨的结构，X轴与Y轴配置8mm直径的硬轴作为导向支撑，搭配直线轴承保证运动过程的顺滑度与定位精度，Z轴同样采用同规格导向结构，确保主轴加工过程中不会出现偏移抖动。驱动部分选用30oz规格的23型步进电机作为动力源，配合丝杠传动可实现精准的位移控制，能够满足PCB线路板加工所需的高精度走位要求。主轴部分采用高速电磨作为加工动力，最高转速可达32000转每分钟，搭配对应规格的钻头、铣刀即可完成不同材质的加工，240W的输出功率足以应对木材、亚克力、覆铜板等常见软质加工材料的切削需求。设备的有效加工行程覆盖常规尺寸PCB板的加工范围，工作台采用格栅式结构设计，既能够减轻设备整体重量，也方便加工过程中废屑的排出与工件的固定安装。整体结构采用模块化设计思路，各个部件拆分加工后可通过紧固件快速拼装，无需复杂的焊接或粘接工艺，使用者可根据自身需求对部分结构进行优化调整，比如更换更高功率的主轴、加长导轨行程来拓展加工范围，具备极强的改装适配性。设备的走线与安装位都做了预留设计，组装完成后仅需连接对应的驱动控制系统即可投入使用，能够帮助使用者快速搭建属于自己的桌面加工工位，完成从设计到实物加工的全流程操作，无需外发加工即可快速验证设计方案，大幅缩短样板制作的周期。
