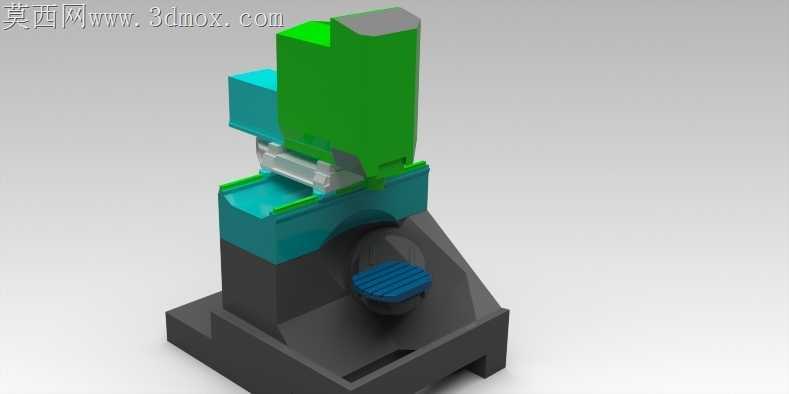

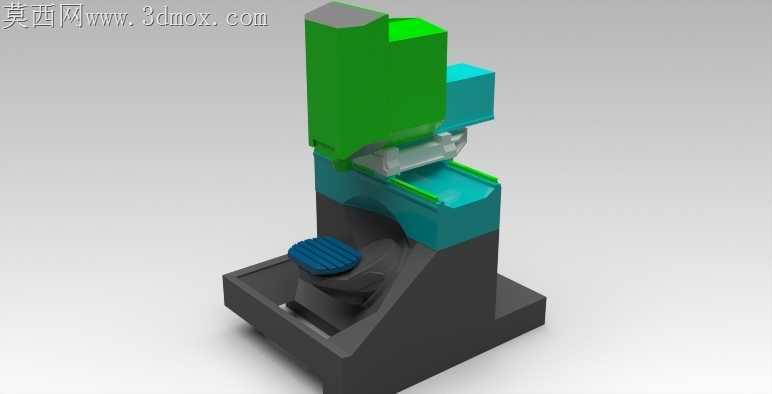

DMU50EVO直线五轴铣床结构设计

这款直线五轴铣削设备主要面向精密复杂结构件的加工场景，在航空航天零部件加工、精密模具制造、高端医疗器械零件生产、汽车动力系统复杂组件加工领域有着广泛的应用空间，能够解决传统三轴机床无法一次装夹完成多曲面、多角度结构加工的痛点，大幅减少工件多次装夹带来的定位误差，提升复杂零件的加工精度与生产效率。设备实际加工过程中可实现X、Y、Z三个直线轴与两个旋转轴的联动进给，能够完成空间曲面铣削、斜孔钻镗、多面轮廓铣削、复杂型腔加工等多种加工工序，覆盖从铝件、工程塑料等易切削材料到不锈钢、高温合金等难加工材料的精密加工需求，适配小批量定制化零件生产与高精度批量零件的加工场景。从功能特性来看，该设备采用直线驱动的进给结构，相比传统丝杠传动结构具备更高的进给响应速度与定位精度，运动过程中传动间隙更小，长时间运行的精度保持性更优；设备的主轴结构布局紧凑，搭配高刚性的床身支撑结构，能够在重切削工况下保持足够的结构稳定性，减少切削振动带来的工件表面质量问题，同时设备的防护结构采用全封闭的设计思路，能够有效阻隔切削液飞溅与金属切屑外溢，适配车间的安全生产要求。在设计思路上，这款设备的结构布局充分考虑了加工行程与占地面积的平衡，将直线驱动模组集成在床身内部，在保证足够加工行程覆盖常规中小型精密零件加工需求的前提下，尽可能压缩设备的整体占地空间；旋转轴结构采用高刚性的回转支撑设计，能够承载一定重量的工件完成多角度回转，同时保证回转过程的定位精度；设备的操作侧预留了足够的工件装卸空间，方便操作人员完成工件装夹、刀具更换等日常操作，设备后侧预留了电气线路、切削液管路、气动管路的排布空间，方便设备的安装调试与后期维护。从安装边界来看，设备整体采用立式布局，安装时需要预留足够的后侧检修空间与侧面操作空间，地面需要满足设备的承重要求，保证设备水平放置后床身不会出现形变，避免影响长期运行的加工精度；设备的进料高度适配常规车间的操作高度，无需额外搭建过高的操作平台，即可方便操作人员完成日常的加工操作。
