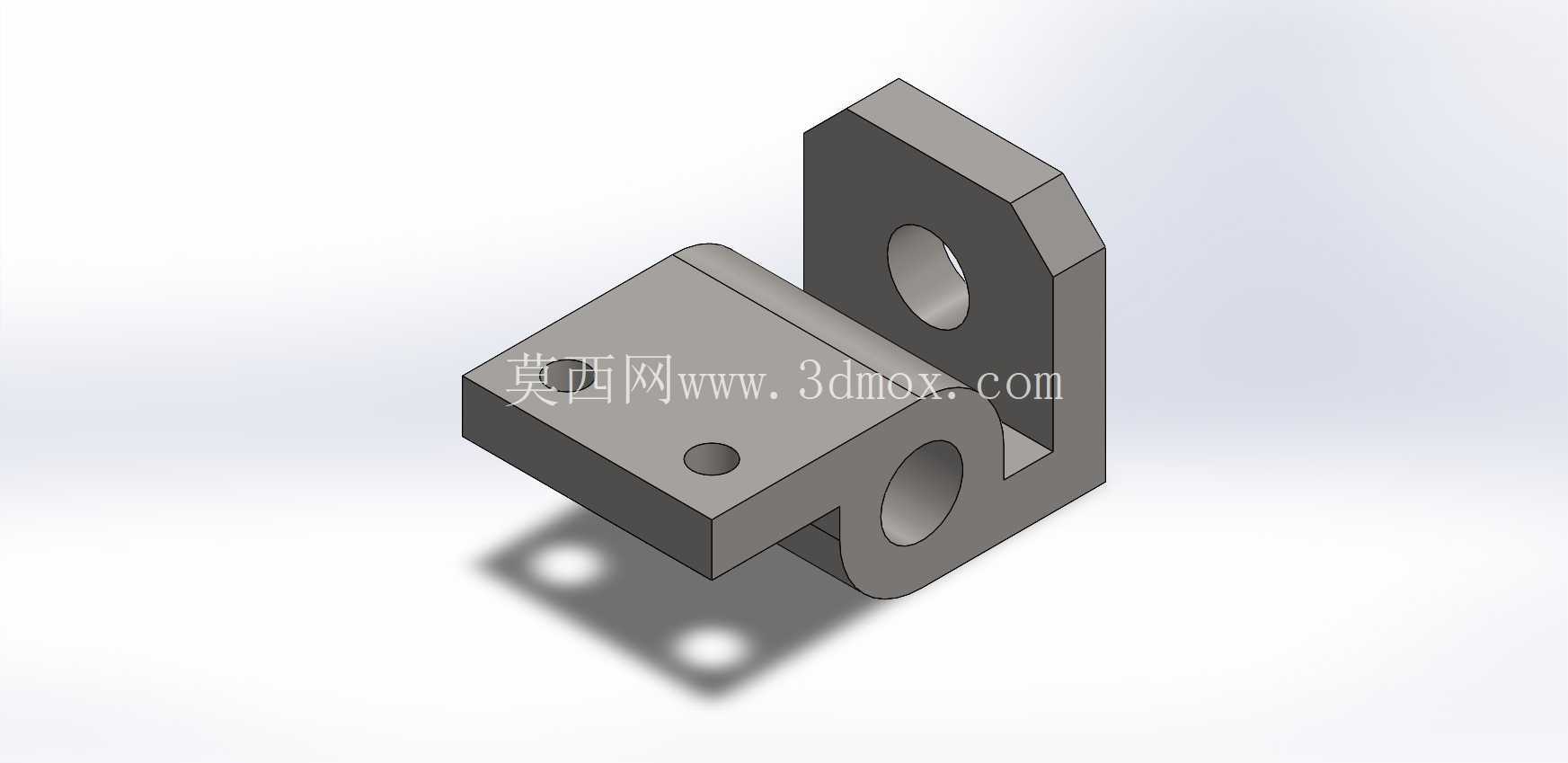

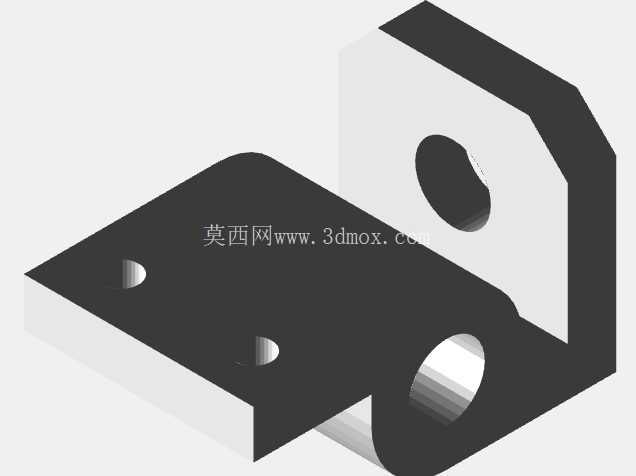

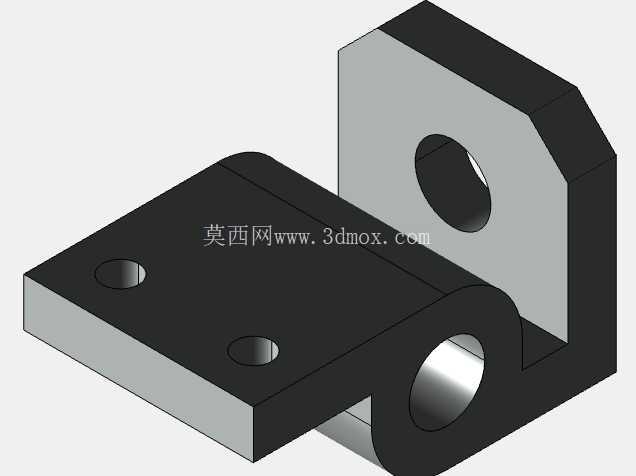

低碳钢杆支架机械支撑结构设计

项目分类:通用五金配件 发布时间:2026-06-29 ID:1193936
  • 低碳钢杆支架机械支撑结构设计
  • 低碳钢杆支架机械支撑结构设计
  • 低碳钢杆支架机械支撑结构设计

  在各类中小型机械装配、工装夹具搭建以及轻型自动化输送线的辅件配置场景中,这类杆支架是承担杆件定位、载荷传导的核心基础零件,区别于焊接成型的一体式支座,该零件采用低碳钢作为基材,兼顾了结构强度与切削加工的便利性,后续可根据实际使用场景做发黑、镀锌等表面处理,适配不同工况下的防锈、耐磨需求。从结构功能来看,该支架同时集成了平面安装基准与杆件铰接/穿装的功能位,底部的方形安装块预留了沉头安装孔,可直接通过内六角螺栓固定在设备型材台面、工装基板或者机架的预设安装面上,沉孔设计能够保证螺栓安装后头部不突出安装平面,避免与周边运动部件产生干涉,这也是机械结构设计中安装面设计的常规细节考量。

  侧立的支撑板上开设的通孔用于穿装铰接销轴或者固定杆件,孔位的同轴度公差在建模时按照IT7级精度预留加工余量,能够保证杆件转动或者固定时的同轴度要求,避免出现卡滞、偏载的问题;下方卷边结构的同轴孔与侧立板孔位平行,可用于穿装另一根联动杆或者安装阻尼轴,实现双杆位的支撑定位,满足多杆件联动机构的安装需求。在设计思路上,该零件没有采用多余的冗余结构,所有的壁厚都根据低碳钢的许用应力做了等强度优化,安装块与侧立板的衔接处做了圆角过渡,避免应力集中导致的受力断裂,尤其是在承受周期性交变载荷的场景下,圆角过渡能够有效分散应力集中点的载荷,提升零件的疲劳寿命。

  侧立板的顶部做了斜切处理,并非单纯的外观优化,而是为了避让周边摆动杆件的运动轨迹,避免杆件在摆角范围内与支架产生碰撞,这一细节是在装配干涉校验后做出的结构调整,也体现了支撑类零件设计中“安装优先、避让为辅”的设计逻辑。从安装边界来看,底部安装块的平面度要求控制在0.05mm以内,保证安装后与基准面的贴合度,不会因为安装面翘曲导致支架受力后产生形变;两个平行孔的中心距公差按照±0.02mm控制,能够适配标准直径的销轴与杆件,不需要现场二次修配。整体结构的外形尺寸适配50系工业铝型材的安装槽间距,可直接在常规的铝型材机架上完成安装,不需要额外加工转接板,大幅降低了装配环节的加工成本。

  在实际使用场景中,这类支架可用于气动杆件的端部支撑、检测机构的摆杆支座、工装夹具的定位杆固定座,也可用于小型输送线的挡料杆安装位,承受的静态载荷可达到800N,动态摆动载荷下可满足300次/分钟的往复运动频次需求,不会出现结构形变或者连接松动的问题。建模过程中,所有的孔位都做了倒角处理,既能够去除加工后的毛刺,也方便销轴安装时的导入,安装孔的沉头深度按照标准内六角螺栓的头部尺寸设计,保证螺栓锁紧后完全沉入沉孔内,不会突出平面影响其他部件的安装。零件的所有棱边都做了R0.5的倒钝处理,避免装配过程中划伤操作人员,也减少了漆面喷涂时的流挂问题,提升表面处理的附着效果。不同于铸件支架的粗旷结构,该零件的结构设计更适配精密装配场景,所有的加工面都预留了合理的加工余量,既不会因为余量过大增加加工工时,也不会因为余量过小导致毛坯缺陷无法通过加工去除。在载荷传导路径上,杆件承受的径向载荷会通过孔壁传递到侧立板,再通过侧立板与底部安装块的衔接面分散到整个安装平面,最终传递到设备机架上,整个传力路径没有突变的截面,能够保证载荷的平稳传导,不会出现局部应力过大导致的零件变形。
