汽车发动机多缸曲轴结构三维设计

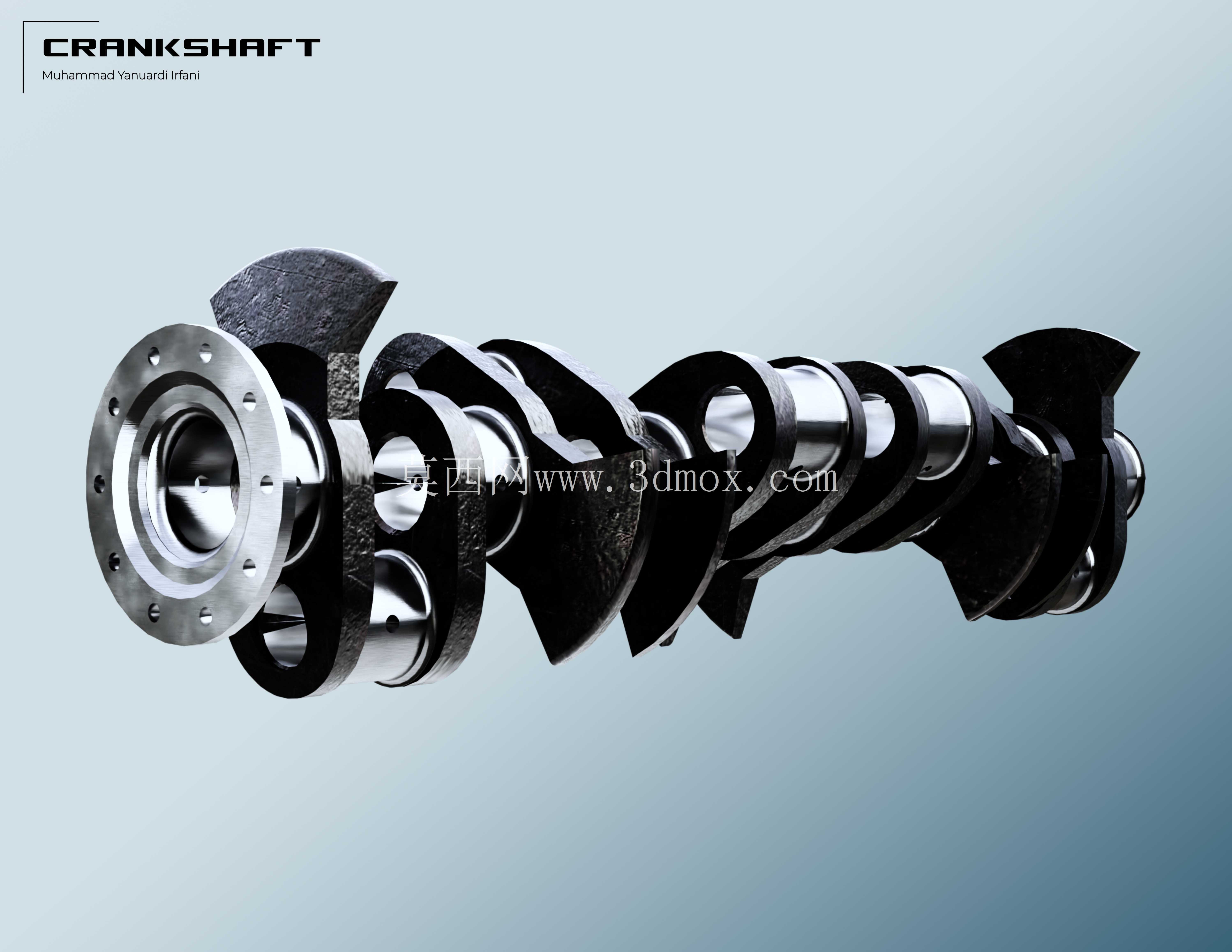

在往复式内燃机的动力传递链路中，曲轴是承接活塞往复运动、转化为旋转扭矩输出的核心承载部件，其结构设计合理性直接决定发动机的运转平顺性、输出效率与整机服役寿命。这款多缸曲轴的三维结构完整还原了量产机型的核心设计特征，可用于动力总成结构教学、曲柄连杆机构运动仿真、发动机维修实训教具开发等场景，也能作为同排量机型改型设计的结构参考。

从实际装机的功能逻辑来看，曲轴需要承受活塞连杆组传递来的周期性爆发压力，将直线往复运动转化为连续旋转运动，同时驱动配气机构、机油泵、水泵等发动机附属部件运转，还要通过飞轮端将扭矩传递给传动系统。设计过程中首先要匹配发动机的缸数、缸径、行程参数，确定曲柄销的偏心距，这个尺寸直接决定活塞的运动行程，是影响发动机排量与输出扭矩特性的核心参数。这款曲轴采用全支承结构设计，每个曲柄销两侧都设置主轴颈支撑，相比非全支承结构，能大幅降低曲拐在周期性载荷下的弯曲变形量，适配高转速、高爆发压力的内燃机工况。

结构细节上，主轴颈与曲柄销的连接位置采用大圆角过渡设计，避免应力集中导致的疲劳断裂，这也是曲轴结构设计中最核心的工艺细节之一——圆角半径过小会在交变载荷下产生应力集中，成为疲劳裂纹的起始点，半径过大则会影响轴瓦的安装宽度，降低轴承承载能力，需要结合轴瓦宽度、载荷谱反复校核平衡。曲轴的平衡块采用扇形偏心结构，每个平衡块的偏心质量经过精确匹配，用来抵消曲柄销、连杆大头随曲轴旋转产生的离心力，以及活塞连杆组往复运动产生的一阶、二阶往复惯性力，降低发动机运转过程中的振动与噪声，平衡块的外形轮廓还做了避让设计，避免曲轴旋转过程中与曲轴箱内壁、连杆大头发生运动干涉。

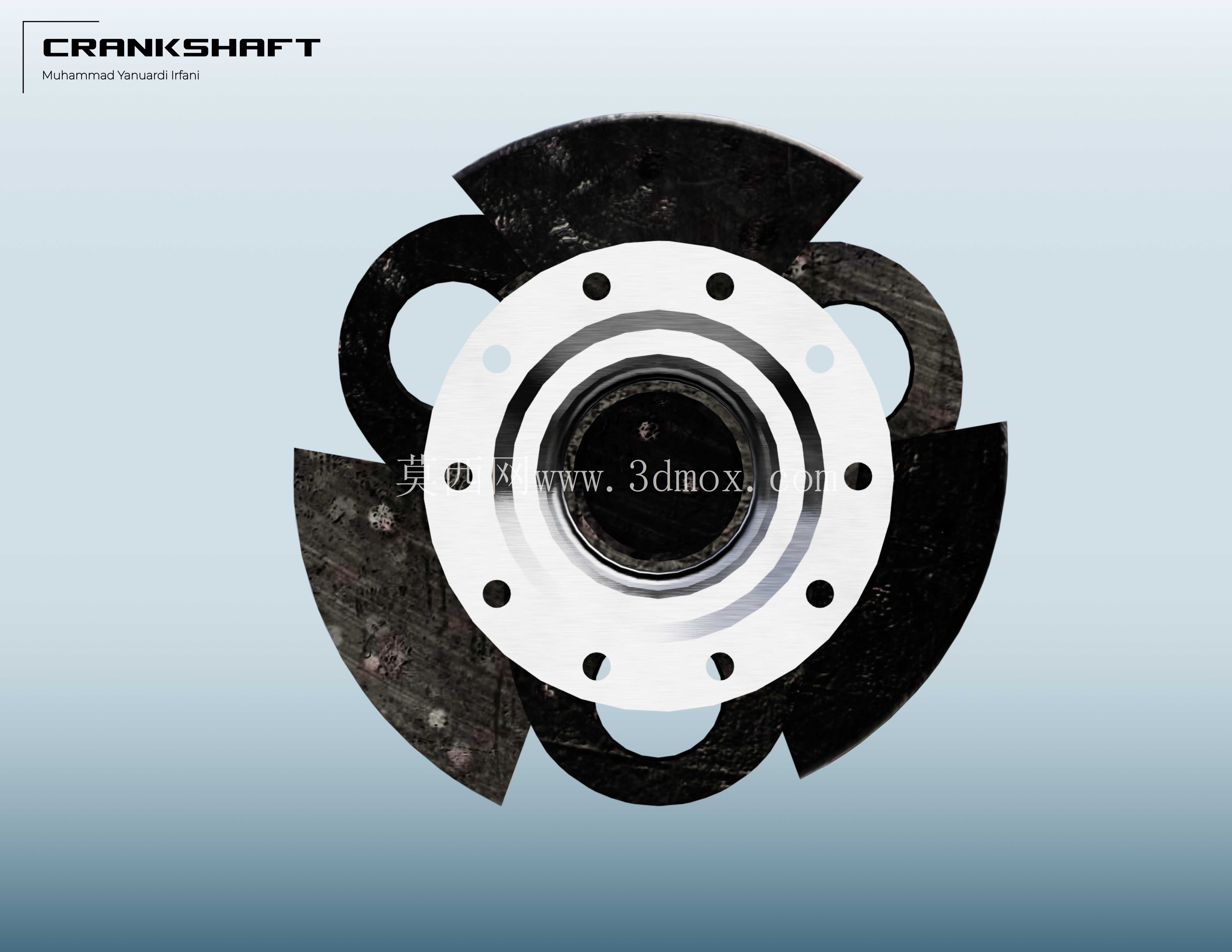

安装边界方面，曲轴前端设置有正时齿轮安装轴颈、油封配合轴颈与皮带轮安装定位面，需要匹配前油封的密封尺寸、正时传动系统的安装定位精度，前端的螺纹孔用于安装启动爪、皮带轮固定螺栓，扭矩传递通过轴颈上的半圆键实现。后端法兰盘用于连接飞轮，法兰端面上的定位销孔与螺栓孔采用不等距分布设计，从结构上避免飞轮装错相位，法兰外圆匹配后油封的配合尺寸，保证曲轴箱后端的密封性能，防止机油渗漏。主轴颈的直径尺寸、轴颈宽度需要与主轴承盖、轴瓦的安装尺寸完全匹配，轴颈表面的粗糙度、圆柱度公差直接影响轴瓦的润滑状态与磨损寿命，三维模型中完整还原了各轴颈的配合尺寸、油孔位置——主轴颈与曲柄销内部设置有贯通的润滑油道，来自主油道的压力机油通过主轴颈油道进入曲柄销油道，为连杆轴瓦提供压力润滑，油孔的开口位置做了倒角处理，避免安装轴瓦时刮伤轴瓦合金层，同时油道的走向经过优化，尽可能减少曲轴旋转过程中机油流动的阻力，保证高转速下连杆轴承的润滑压力充足。

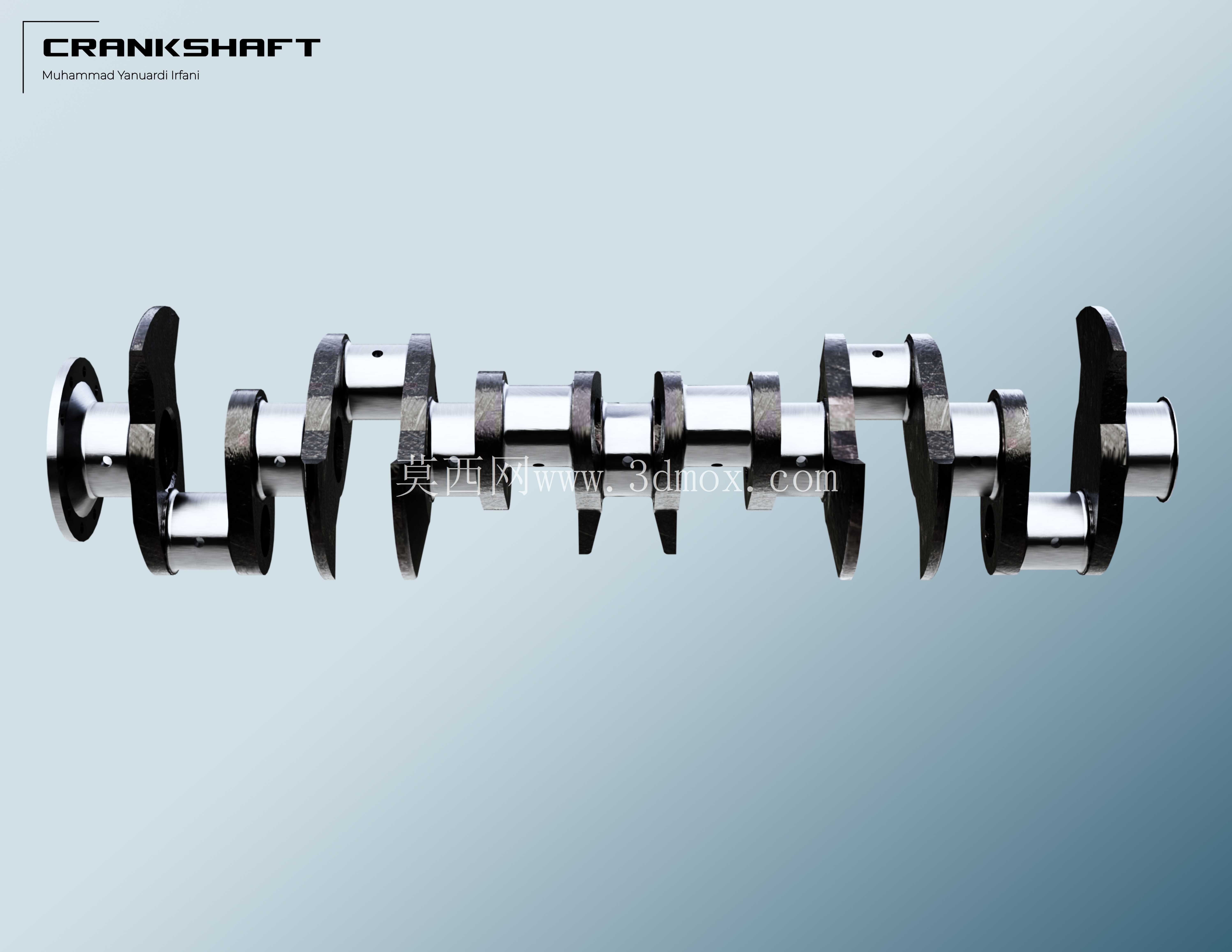

从设计思路的角度，这款曲轴的曲拐布置角度匹配四冲程多缸发动机的点火间隔要求，相邻做功缸的曲拐夹角保证各缸点火间隔均匀，让发动机输出扭矩尽可能平稳，降低飞轮所需的转动惯量，减轻整机重量。曲柄臂的厚度、宽度经过刚度校核，在保证足够弯曲、扭转强度的前提下尽可能去除多余质量，降低曲轴自身的转动惯量，提升发动机的油门响应速度。曲轴的轴向定位采用止推片结构，在其中一道主轴颈的两侧设置止推面，限制曲轴运转过程中的轴向窜动量，轴向间隙控制在合理范围内，既避免曲轴受热膨胀后卡滞，也防止轴向窜动过大导致的活塞偏磨、离合器分离不彻底等问题。

在实际工程应用中，这类曲轴的三维模型可用于开展曲柄连杆机构的运动学仿真，分析活塞运动的上下止点位置、连杆摆角变化规律，校核活塞在上止点时与气门的运动干涉风险；也可用于有限元分析，模拟不同爆发压力、不同转速下曲轴的应力分布、变形量，找到结构薄弱点进行优化；还能用于装配工艺模拟，验证曲轴与曲轴箱、主轴承盖、连杆、活塞、飞轮等部件的装配顺序与干涉情况，提前发现装配过程中可能出现的工艺问题。对于职业院校的汽修、内燃机专业教学而言，完整的曲轴三维模型能帮助学员直观理解曲轴的结构组成、各部分的功能作用，掌握曲柄连杆机构的运动原理，相比二维图纸更具直观性，降低理论学习的理解门槛。
