挤出机长丝直径在线检测固定装置

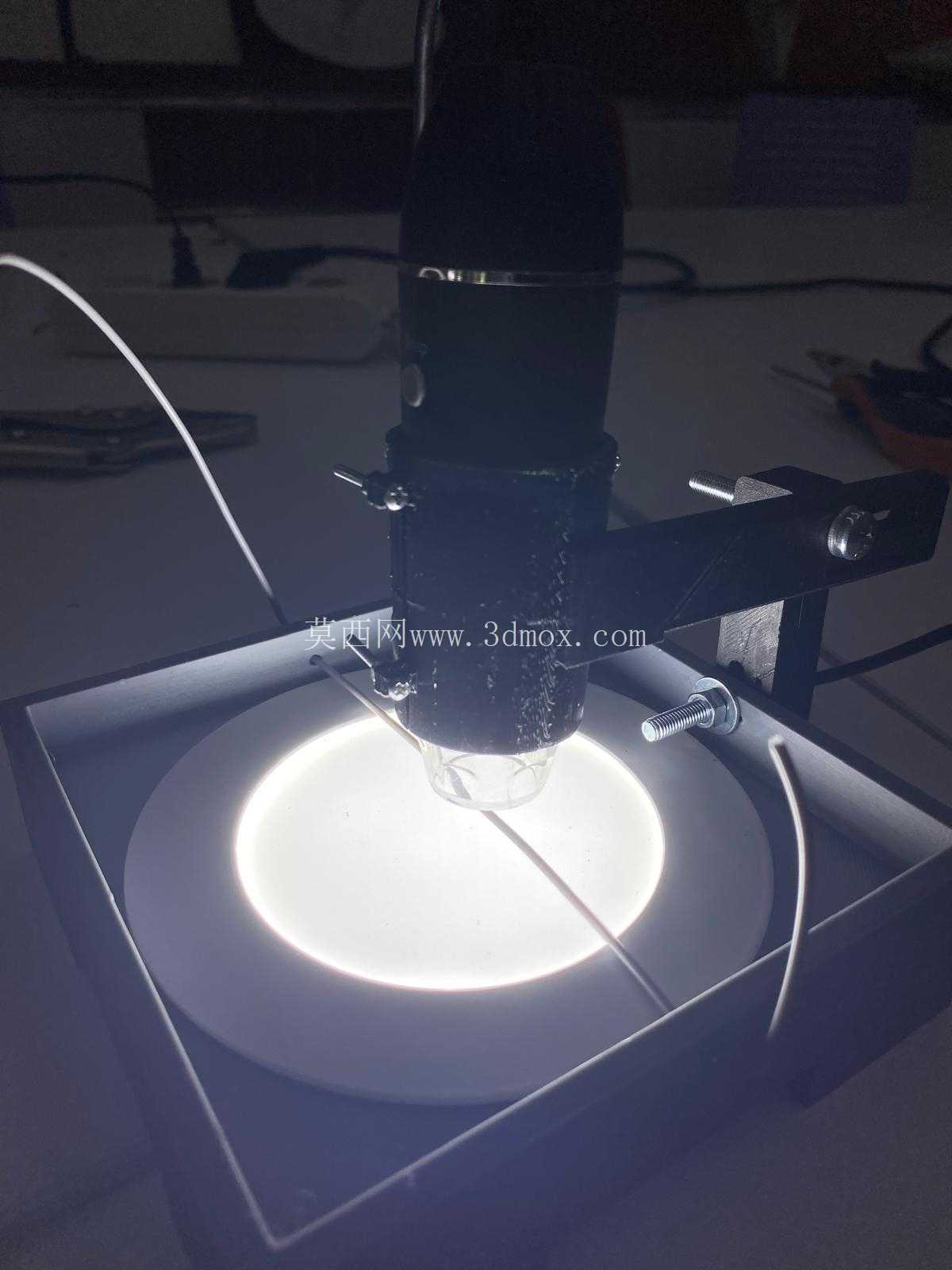

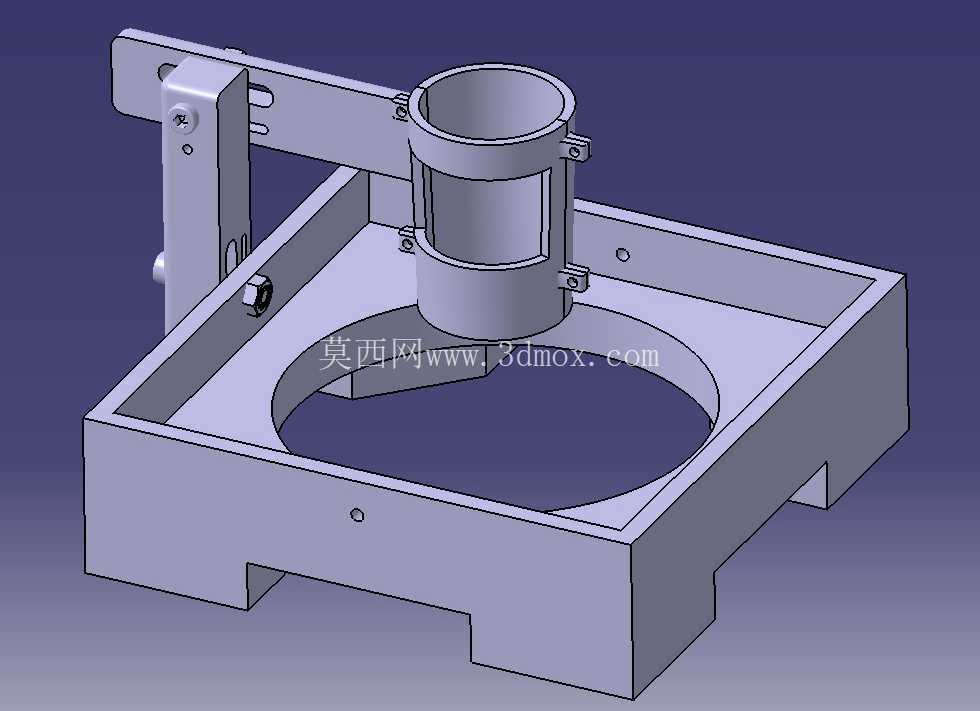

　　在挤出成型生产环节，长丝类产品的直径公差是直接决定成品良率的核心指标，传统接触式测量不仅会对细软灯丝、塑料长丝造成表面划伤，还无法匹配连续生产线的高速走料节奏，这套适配光学成像检测的长丝固定测量机构，正是为解决在线非接触检测的装夹定位痛点开发。整套机构采用龙门式跨装布局，黑色阳极氧化处理的C型安装支架作为承载主体，支架侧面预留两组腰型调节孔，可配合内六角锁紧螺栓实现检测头的上下高度、前后倾角微调，适配不同线径范围的长丝检测需求，腰型孔的调节行程覆盖0-30mm高度区间，能兼容直径0.1mm-3mm的各类长丝产品检测。

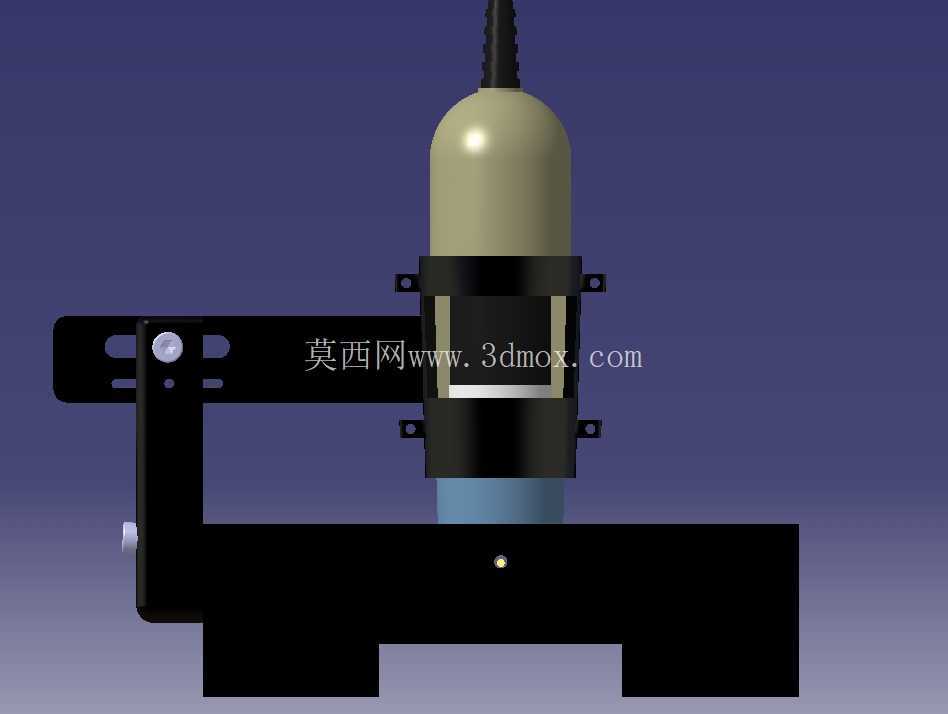

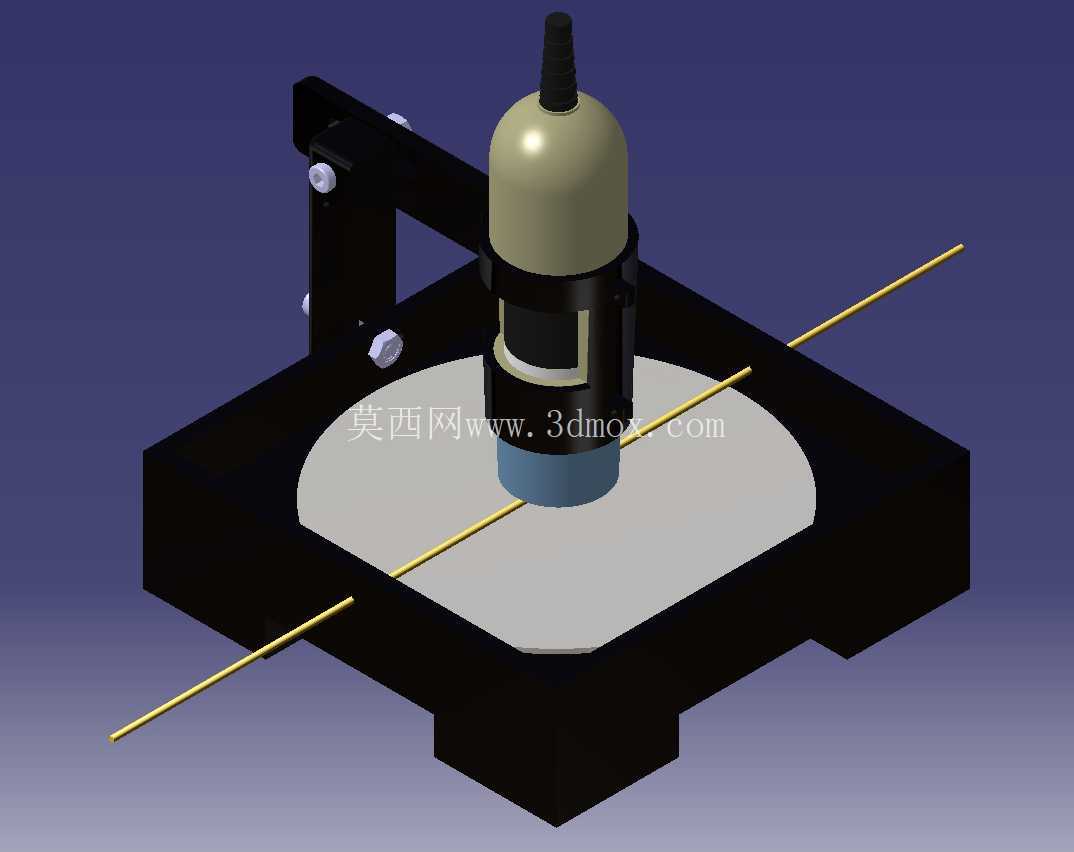

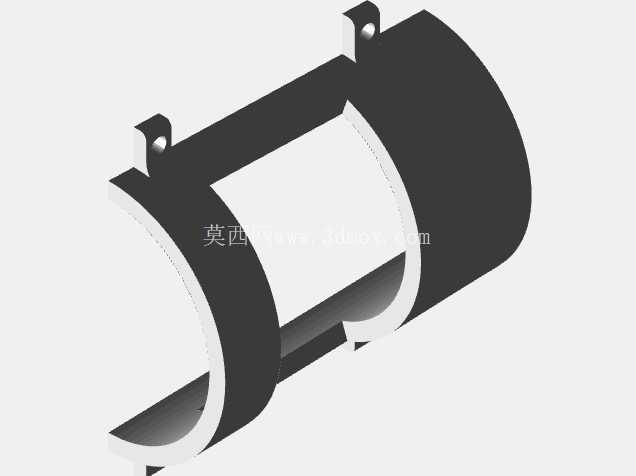

　　检测头安装位采用同轴定位结构，顶部预留标准M12螺纹接口可直接对接工业镜头或激光位移传感器，检测头下方设置陶瓷过丝定位台，浅灰色陶瓷台面的V型过丝槽与走丝路径完全同轴，陶瓷材质的高耐磨性可避免长丝高速走料时对定位面的磨损，长期使用也不会出现定位槽磨偏导致的测量基准偏移问题。走丝路径采用前后双导向结构，支架前后两端各设置一个硬质合金导向嘴，导向嘴内孔精度控制在H7公差带，长丝从后端导向嘴穿入后，水平经过检测头正下方的测量区域，再从前端导向嘴穿出，双导向结构可将长丝在测量区域的跳动量控制在0.02mm以内，避免长丝抖动造成光学成像虚焦、测量数据跳变的问题。

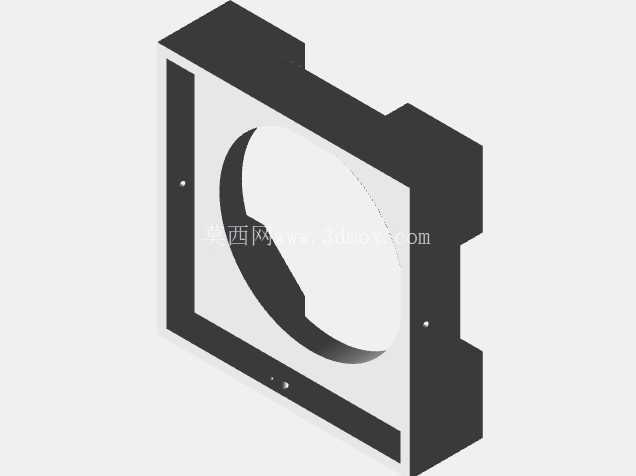

　　整套机构的安装底座采用方形下沉式设计，底座四角预留M6安装沉孔，可直接固定在挤出机的冷却水槽出口或收卷机前端的机架上，底座整体尺寸控制在180mm*160mm范围内，不会占用过多生产线安装空间，底座与上方支架采用可拆卸式螺栓连接，后期维护更换导向嘴、调整检测头位置时无需拆卸整个底座，可大幅缩短产线停机调试时间。设计过程中特意将所有锁紧部件设置在支架外侧，操作人员在生产线旁即可完成所有调节操作，无需将手伸入走丝区域，避免调试过程中被高速运动的长丝划伤。检测头与陶瓷定位台之间预留15mm的工作距离，既可以满足普通工业镜头的物距要求，也能预留足够的空间方便操作人员擦拭镜头表面、清理测量区域残留的丝材碎屑。

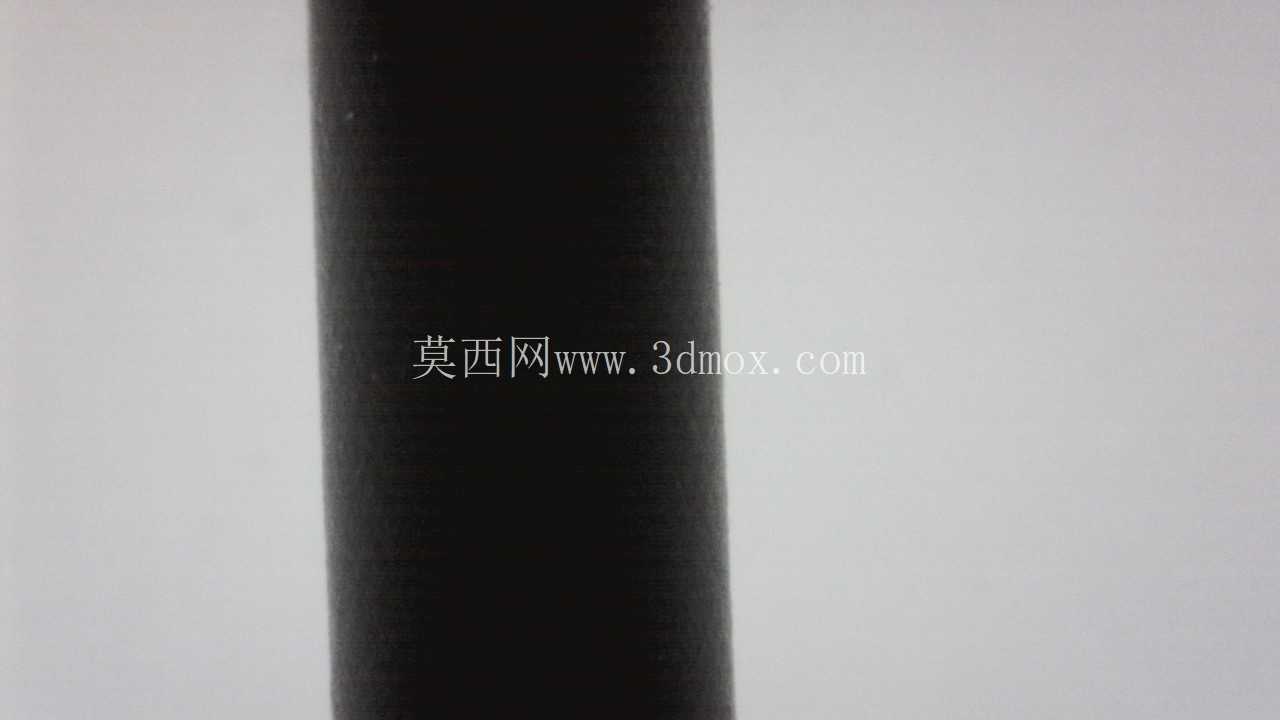

　　针对灯丝类超细产品的检测需求，这套机构的导向嘴可更换为更小内孔规格的红宝石导向嘴，进一步降低超细灯丝走丝过程中的抖动量，配合高分辨率工业相机可实现微米级的直径测量精度，相比传统人工千分尺抽检的方式，这套机构可实现全长度连续在线检测，不会出现漏检问题，能及时捕捉挤出过程中因熔体压力波动、牵引速度不稳造成的直径超差问题，触发生产线自动调整参数，大幅降低不合格品的产出率。整套结构没有复杂的传动部件，所有配合面均采用精加工处理，装配后整体形位公差控制在0.01mm以内，长期在生产车间的振动环境下使用也不会出现定位基准偏移，日常维护仅需定期清理导向嘴内孔的积屑、擦拭镜头即可，无需复杂的校准流程，适配绝大多数挤出生产线的长丝直径在线检测改造需求，也可单独作为实验室长丝直径测量的固定工装使用。
