适配T-Motor2208电机的无人机专用万向支架

　　这套万向支架结构是针对小型穿越机、航拍无人机的机载载荷挂载需求开发的，核心适配T-Motor2208万向节电机与STorM32控制器，主要解决无人机飞行过程中机身姿态变化带来的载荷视角偏移问题，可挂载小型运动相机、图像采集模块等机载设备，在无人机做俯仰、横滚、偏航机动动作时，通过双轴联动调整保持载荷的姿态稳定，避免画面抖动、视角偏移的问题，适配航拍、巡检、测绘等多种无人机作业场景。

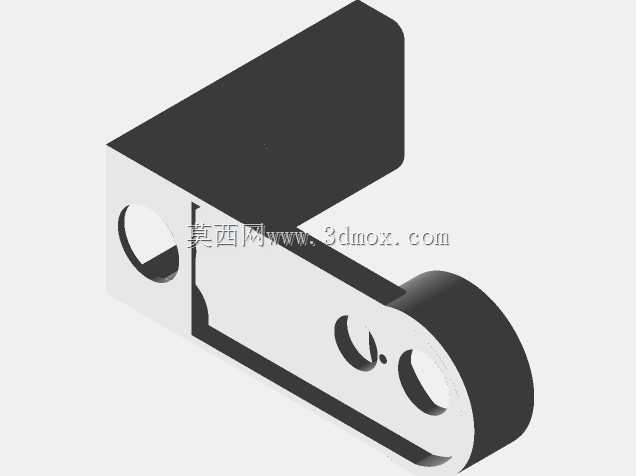

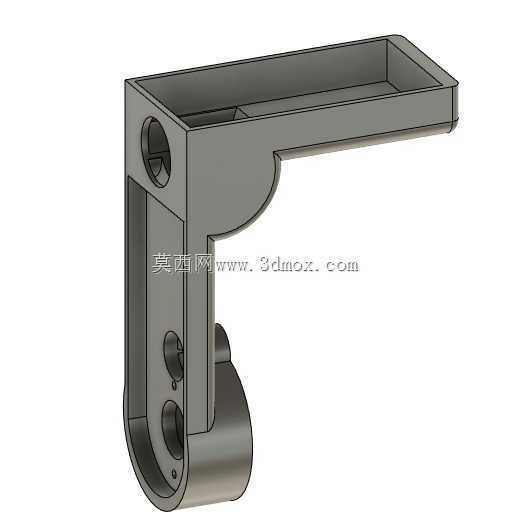

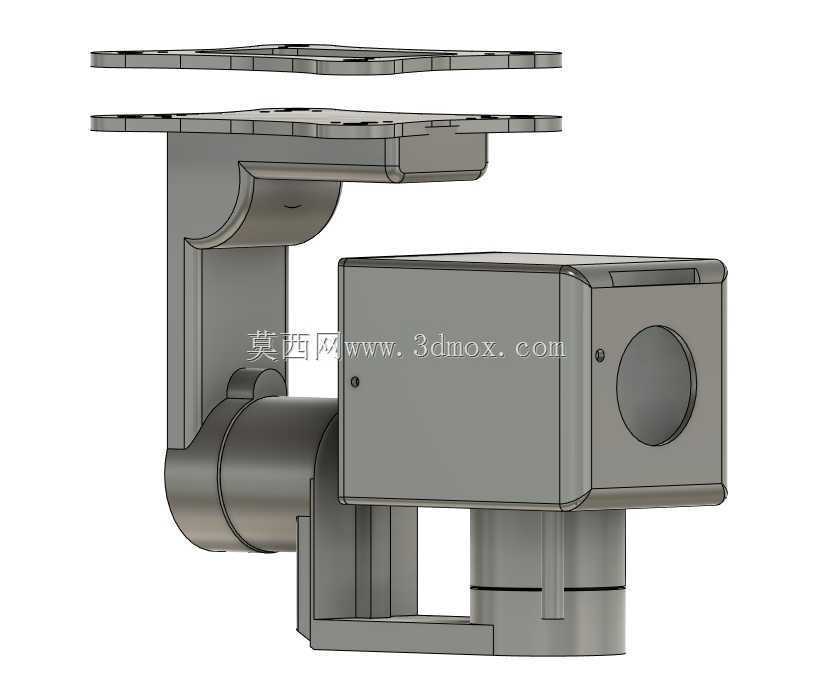

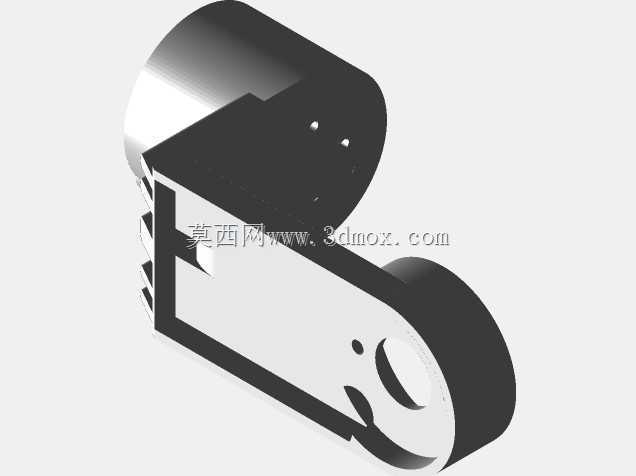

　　从结构设计逻辑来看，整套支架采用分层式承载布局，上层设置两组平行的安装法兰板，法兰板上预留规则排布的安装孔位，可直接通过螺丝与无人机机身底部的挂载位固定，安装孔位采用通用间距设计，兼容多数小型多旋翼无人机的底部挂载标准，安装时无需额外打孔改造，直接对齐孔位锁付即可完成固定，法兰板与下方的支撑臂采用一体化弯折结构，支撑臂做了加厚处理，在保证结构强度的同时尽可能降低整体重量，避免过多增加无人机的起飞负载。支撑臂下方连接第一级旋转轴系，轴系与2208电机的输出轴直接配合，负责横滚方向的角度调整，轴系外侧做了密封挡边设计，可阻挡飞行过程中的灰尘、水汽进入电机配合间隙，降低户外作业时的部件损耗。

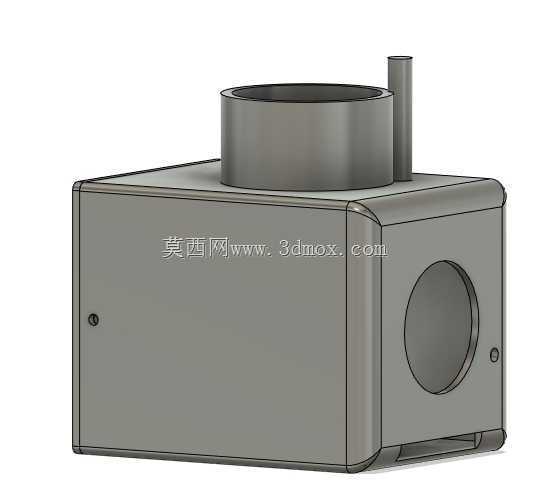

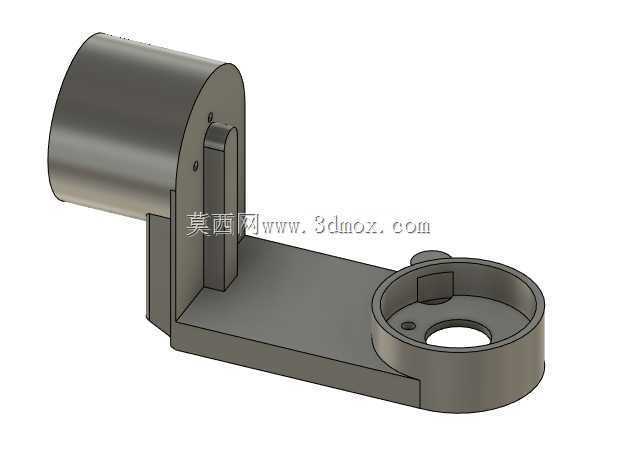

　　第一级轴系下方连接载荷安装舱，舱体采用方正的封闭式结构，侧面预留圆形镜头避让孔，可直接适配主流小型运动相机的镜头尺寸，舱体内部设置有定位筋位，放入相机后可直接卡合固定，无需额外绑带或固定件，舱体的另一侧连接第二级俯仰轴系，同样适配对应规格的万向节电机，负责俯仰方向的角度调整，两个轴系的转动范围经过限位设计，横滚方向可实现正负45度的调整角度，俯仰方向可实现正负90度的调整范围，完全覆盖无人机作业时的视角调整需求，不会出现转动过程中线缆缠绕、结构干涉的问题。

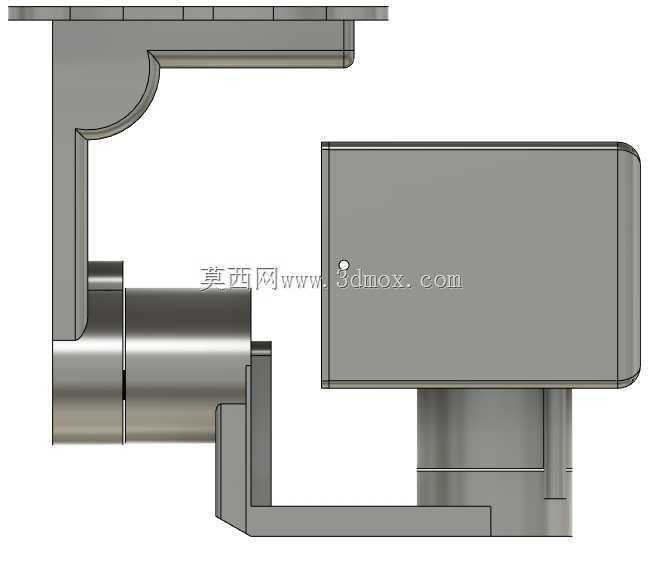

　　整套结构的安装边界经过严格核算，上层安装法兰的整体宽度控制在90mm以内，法兰板的厚度为3mm，支撑臂的垂直高度为42mm，下方载荷舱的尺寸为45mm40mm35mm，整套支架装配完成后的总高度不超过85mm，整体重量控制在32g以内，不会对无人机的重心分布造成明显影响，安装后整机的重心偏移量控制在5mm以内，无需额外调整电池位置配平。结构的所有转角位置都做了R2的圆角处理，避免飞行过程中尖锐边角产生额外的风阻，同时也能防止安装调试时划伤操作人员。

　　在实际作业场景中，这套支架可直接搭配STorM32控制器实现自动稳像功能，控制器可直接固定在支撑臂的侧面预留位，接线时线缆可沿支撑臂内部的走线槽布置，避免线缆外露被螺旋桨气流吹动产生晃动，影响飞行稳定性。支架的所有转动配合面都预留了0.1mm的装配间隙，既保证转动顺滑无卡顿，又不会出现旷量导致的姿态抖动，经过实际飞行测试，在无人机做最大倾角35度的机动动作时，支架可在0.2秒内完成姿态补偿，保持载荷视角稳定，画面无明显果冻效应。针对户外作业的复杂环境，支架结构采用硬质铝合金材质的设计基准，表面做阳极氧化处理，可应对雨天、沙尘等恶劣作业环境，长时间使用不会出现锈蚀、结构变形的问题，连接位置的螺丝孔都做了加厚沉台设计，多次拆装也不会出现滑牙、孔位开裂的问题。
