Eupry温湿度数据记录仪结构设计

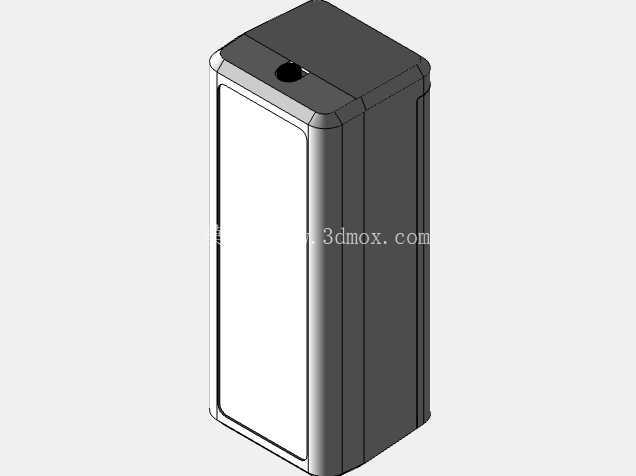

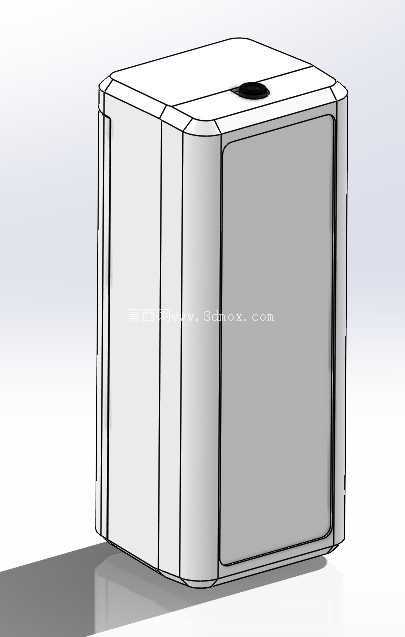

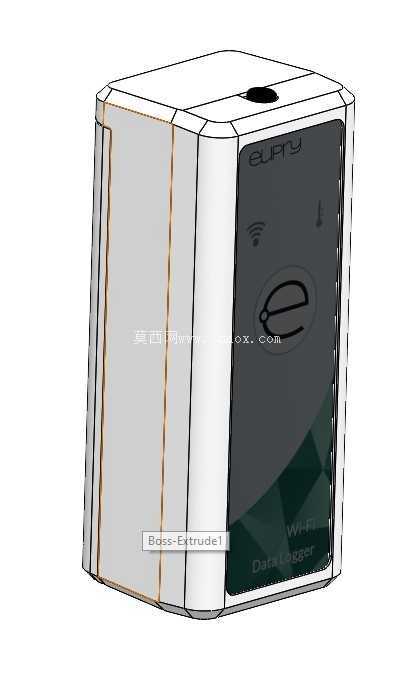

　　在医药冷链仓储、生鲜运输、实验室环境管控、工业生产车间温湿度巡检这类场景里，持续稳定的环境参数记录是合规管控与质量追溯的核心环节，这款温湿度数据记录仪的结构设计，正是围绕这类场景的实际使用需求展开。从外形来看，设备采用近似立方体的圆角过渡壳体，整体尺寸控制在单手握持的便携范围内，边角做了大圆弧倒角处理，既避免运输堆叠过程中磕碰划伤其他货品，也能在设备意外跌落时分散冲击力，降低壳体开裂的风险。壳体正面预留了状态标识区域，集成了无线信号指示、工作状态提示的透光窗口，无需额外开孔就能实现工作状态的可视化反馈，正面下部的品牌标识区域采用半透磨砂材质，兼顾外观辨识度与内部元器件的遮挡需求。顶部开设的小型开孔为温湿度传感元件的通气孔，开孔位置避开了设备堆叠时容易被遮挡的顶面边缘区域，保证传感元件与外界空气的流通效率，避免壳体自身遮挡导致的测量数据偏差。壳体的分模线设置在侧面棱边位置，采用前后壳扣合加内部卡扣的装配方式，侧面预留的细窄装饰条区域既可以作为装配定位的标识线，也能在后期做不同配色的外观区分，适配不同行业客户的外观标识需求。

　　从功能布局来看，内部腔体分为三个独立区域：上部靠近通气孔的位置为传感元件安装区，预留了温湿度传感器的PCB安装位与走线空间，保证传感元件与通气孔的距离最短，减少温度传导滞后带来的测量误差；中部为主控电路板与无线通讯模块的安装区，预留了固定螺柱与走线槽，通讯模块的天线位置贴近壳体上部的非金属区域，避免金属壳体对无线信号的屏蔽；下部为电池仓区域，采用独立的仓体分隔设计，避免电池漏液时腐蚀主控电路板与传感元件，电池仓盖采用卡扣式设计，无需工具即可更换电池，适配现场长时间无外接电源的监测场景。

　　在安装边界设计上，设备背部预留了壁挂安装的挂孔与磁吸安装的磁铁嵌入位，既可以通过螺丝固定在仓库墙面、冷链车厢内壁，也可以通过磁吸直接吸附在金属货架、设备外壳上，无需额外打孔安装；底部做了防滑胶条的安装槽，放置在桌面、货架平面时不会因为轻微震动滑落。壳体的壁厚设计兼顾了结构强度与轻量化需求，采用ABS+PC混合材质的壁厚参数，在边角受力位置做了局部加厚处理，日常搬运、堆叠过程中不会出现壳体变形，同时整体重量控制在便携设备的合理范围内，不会因为自重过大导致粘贴、磁吸安装时脱落。考虑到冷链运输、高湿仓储的使用场景，壳体接缝处预留了密封胶条的安装槽，配合通气孔处的防水透气膜，可以实现日常使用场景下的防潮防凝露效果，避免高湿环境下内部电路板结露短路。设备正面的状态指示灯采用漫散射透光设计，在光线较暗的冷库、车厢内也能清晰识别设备工作状态，不会因为灯光过亮造成光污染，也不会因为灯光过暗无法判断设备是否正常运行。

　　从结构设计的合理性来看，这款记录仪没有多余的冗余结构，所有外观特征都服务于实际功能需求：圆角外壳兼顾抗摔与堆叠稳定性，顶部通气孔保证测量精度，多安装位适配不同场景的固定需求，独立仓体设计提升设备长期使用的可靠性，整体结构紧凑，没有多余的装饰性结构，完全围绕工业级环境监测的实际使用需求做结构优化，不管是作为结构设计人员参考便携监测设备的壳体布局、安装固定方式，还是作为设备选型阶段的结构参考，都具备实际的参考价值，其分模线设计、内部腔体分区、密封结构处理的思路，也可以迁移到其他便携类工业传感设备的结构设计中。
