Fermaporta门挡盒体压铸结构设计

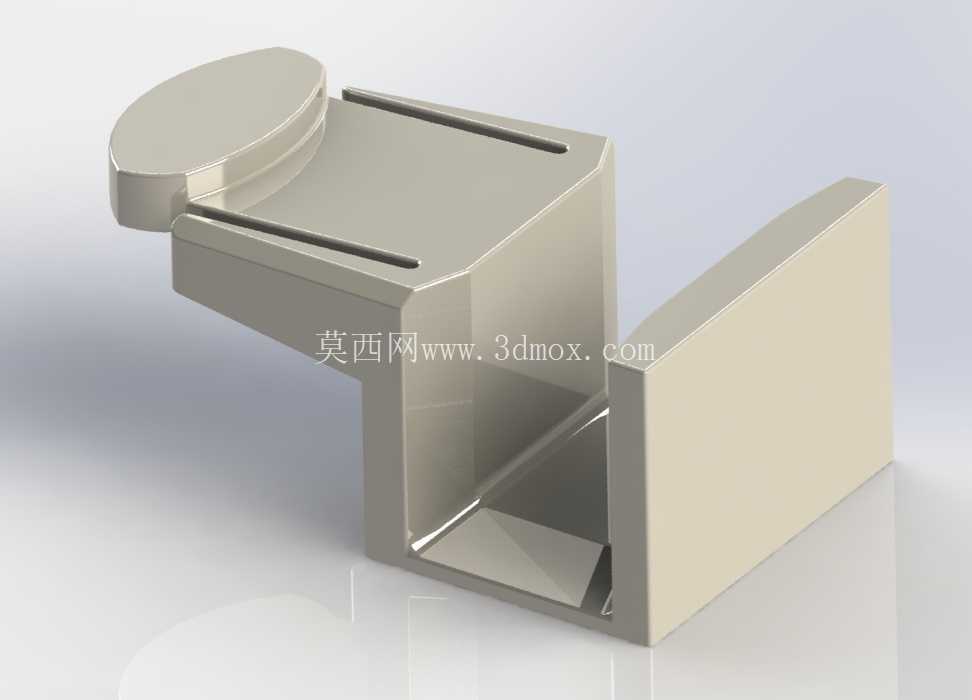

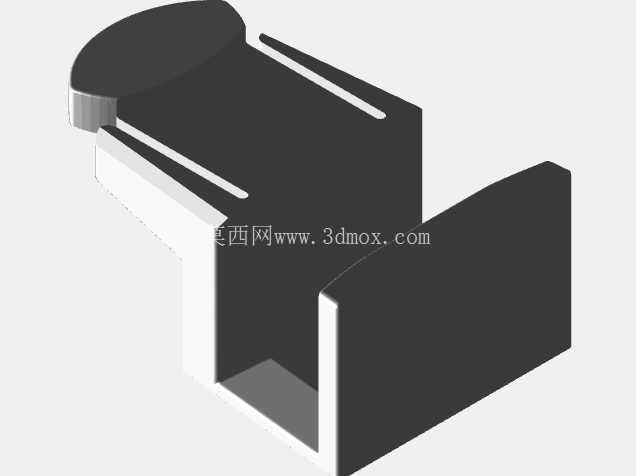

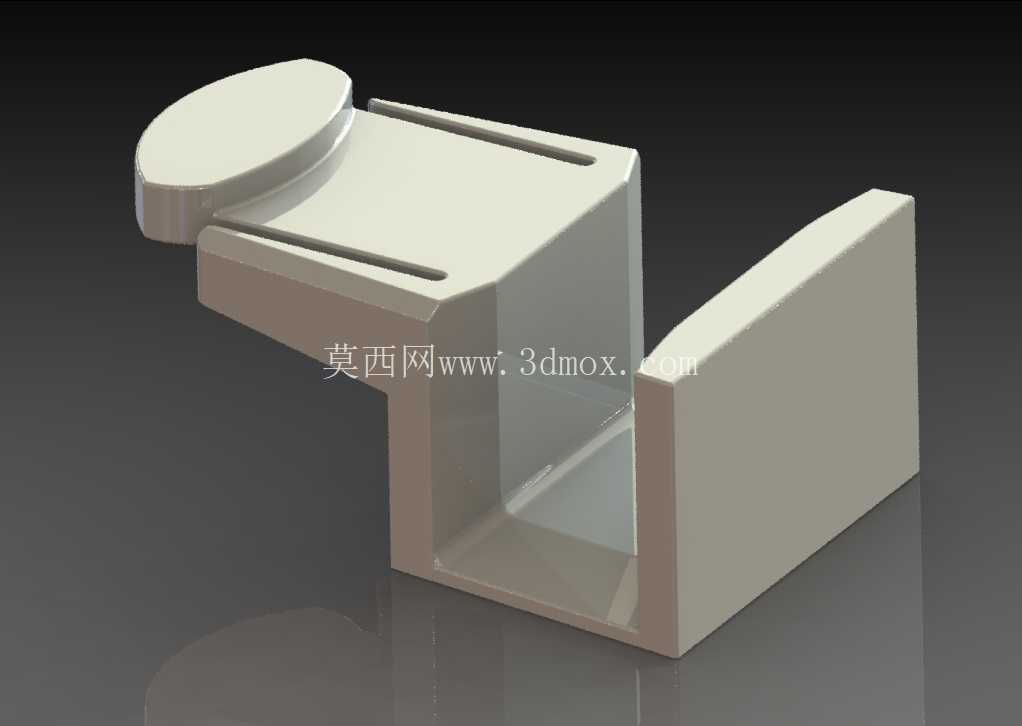

　　该构件属于门用限位配套的盒式承托结构，日常应用场景覆盖室内平开门、小型柜体柜门的末端限位配套，主要承担门体开启到位后的缓冲承接、配套锁止组件的安装承载作用，避免门体过度开启碰撞墙面或相邻柜体，同时为门体定位的磁吸、卡扣组件提供稳定的安装基座。从实际使用需求出发，这类构件需要兼顾安装后的贴合度与长期使用的结构强度，日常使用中会频繁承受门体开启到位的瞬时冲击力，同时还要适配不同安装基面的固定需求，因此结构设计上做了多处针对性的考量。整体结构采用一体化压铸成型的构型，主体为带侧边挡边的盒式腔体，腔体内部预留了足够的空间容纳磁吸块或者卡扣弹片，不需要额外做拼接装配，减少了组装环节的公差累积。

　　侧边的弧形挡边并非装饰性设计，而是对应门体接触端的圆弧轮廓，能够在门体接触时增大受力接触面积，避免局部应力集中导致构件变形或者门体漆面磨损。构件上部开设的两条平行长槽，是用于安装位置的微调结构，实际安装时不需要完全精准定位打孔，通过长槽可以在水平方向调整3-5mm的安装偏移量，适配现场安装的孔位误差，降低施工的定位精度要求，这一点在批量装修配套的场景下实用性很强，能够大幅减少现场扩孔、重新打孔的工作量。构件的安装基面做了整面的铣平处理，保证和墙面、柜体板面的完全贴合，不会出现安装后翘边、受力不均的问题，固定孔位隐藏在腔体内部，安装完成后外部看不到固定螺丝，整体外观更整洁，同时也避免螺丝长期暴露在潮湿环境下出现锈蚀的问题。

　　从安装边界来看，该构件的整体厚度控制在常规门套线的厚度范围内，突出安装基面的高度不超过20mm，不会在通行空间形成突兀的凸起，避免日常通行时发生磕碰。结构的壁厚设计遵循压铸工艺的均匀性要求，整体壁厚保持在2.5mm左右，转角位置全部做了R1.5的圆角过渡，既避免压铸成型时出现缩孔、缺料的工艺缺陷，也能减少日常使用中尖锐边角的划伤风险。构件端部的半圆凸起结构，是对应门体上配套卡扣的定位槽，当门体开启到设定位置时，卡扣会卡入该半圆结构的限位位置，避免门体在风压或者轻微外力作用下自动回弹关闭，这个位置的尺寸公差控制在±0.1mm范围内，保证卡扣卡入时的手感顺畅，不会出现卡滞或者松旷的问题。

　　在受力设计上，构件的受力传导路径做了专门的优化，门体碰撞的冲击力会通过侧边挡边传导到后部的安装基面，再通过固定螺丝分散到墙体或者柜体板材上，腔体内部设置了两条隐性的加强筋，连接侧边挡边和安装基面，在不增加整体壁厚的前提下提升了结构的抗冲击强度，经过实际受力测算，能够承受10kg门体以0.5m/s速度开启的瞬时冲击，不会出现变形或者断裂的问题。这类盒式门挡结构相比传统的橡胶门碰，集成了定位锁止的功能，不需要额外安装门吸组件，一套构件就能同时实现缓冲、限位、锁止三个功能，适合在小户型空间、柜体柜门等安装空间有限的场景使用，不需要在地面或者墙面额外打孔安装配套的磁吸座，减少了对安装基面的破坏。设计过程中也充分考虑了压铸生产的工艺性，所有结构都没有倒扣特征，模具可以采用简单的两板模结构，抽芯结构少，能够大幅降低模具的制造成本，提高批量生产的良率，成型后的构件只需要对分型面做简单的飞边处理，不需要额外的机加工工序就能满足装配要求，适合大批量的规模化生产。表面处理可以根据使用场景做喷塑、镀铬或者烤漆处理，适配不同的装修风格，和不同颜色的门体、柜体做搭配。
