XT30母头接插件压铸成型结构件

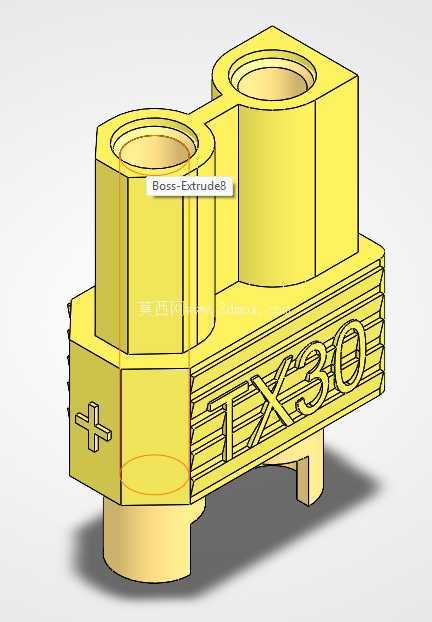

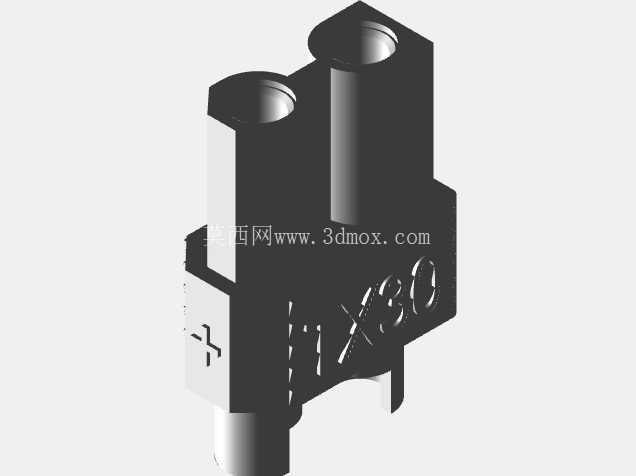

　　这款XT30母头接插件作为小功率动力回路常用的接插组件，在航模动力供电、小型无人机电源接驳、桌面级3D打印机供电回路、低压直流配电模块等场景中应用广泛，主要承担小电流动力回路的快速插拔连接功能，适配公头插针后可实现稳定的电流导通，同时依靠自身结构的防呆设计避免插反导致的电源极性接反问题。从结构设计来看，主体采用锌合金压铸成型的外壳结构，外壳表面直接压铸出TX30标识，既可以作为产品规格的直观识别标记，也能在插拔过程中增加手指接触的摩擦力，降低插拔时的打滑概率。外壳一侧设置的十字形凸台，是装配时的定位基准面，在压装内部导电铜件时，该凸台可与工装定位槽贴合，保证内部插针腔体的同轴度，避免铜件压装偏斜导致的插拔卡滞问题。

　　两个圆柱形腔体为插针容纳腔，腔体内部的台阶结构用于卡接绝缘衬套，衬套压入后可将导电铜件与金属外壳完全隔离，避免外壳带电引发的短路风险，腔体的内径公差控制在0.02mm范围内，既可以保证绝缘衬套的压装紧密度，也能预留足够的插针插拔间隙，不会出现过紧导致的插拔力过大或者过松导致的接触不良问题。底部伸出的两个定位脚，是焊接到PCB板时的定位结构，定位脚的中心距与PCB板上预留的安装孔位完全匹配，插件焊接时定位脚先插入PCB孔位，可快速固定接插件位置，避免焊接过程中接插件偏移导致的引脚虚焊问题，定位脚的高度设计为1.2mm，刚好可以在焊接后与PCB板面形成0.3mm的间隙，避免焊接时焊锡顺着定位脚爬升到外壳内部影响插针接触。

　　外壳侧面的多道平行防滑筋，沿插拔方向垂直布置，单道筋条高度0.4mm，间距1.2mm，手指握持时筋条可与指腹形成足够的静摩擦力，即使手上沾有少量油污也能顺利完成插拔操作，不会出现滑脱问题。从安装边界来看，该接插件整体宽度为12.5mm，总高度为15.8mm，安装到PCB板后突出板面高度为14.6mm，相邻接插件的最小安装间距需要预留14mm，避免插拔时手指与相邻元件产生干涉。

　　设计过程中针对压铸工艺的脱模斜度做了针对性优化，所有竖直面的脱模斜度设置为1.5°，既可以保证压铸时的顺利脱模，也不会因为斜度过大导致腔体壁厚不均，外壳的最小壁厚控制在1.2mm，既可以满足压铸成型时的铝液填充要求，避免出现冷隔、缺料等压铸缺陷，也能保证外壳的结构强度，在10N的侧向力作用下不会出现壳体变形导致的内部插针错位。两个腔体之间的连接筋宽度为2.5mm，可承受50N的插拔冲击力，不会出现连接筋断裂的问题。外壳底部的平面为安装贴合面，平面度控制在0.05mm以内，焊接到PCB板时可与板面完全贴合，不会出现倾斜导致的引脚受力不均问题。在实际选型应用中，该款母头接插件适配线规18AWG的硅胶导线，持续载流能力可达30A，满足小功率动力回路的载流要求，金属外壳相比传统塑料外壳的接插件，具备更好的抗冲击性能与散热性能，在频繁插拔的使用场景下，外壳不会因为插拔应力出现开裂问题，同时金属外壳可起到一定的电磁屏蔽作用，减少电源回路对周边信号线路的电磁干扰。
