深井无电取水用风力水车提升活塞结构

　　这套提水活塞的开发出发点，是面向无外接供电条件的深井取水场景，解决两百英尺级深孔井低成本提水的核心需求，适配偏远散居农户、野外山地种植区、无电网覆盖的牧区取水点，不需要配套市电线路或者燃油动力机组，依靠风力驱动的水车机构提供往复动力，就能完成地下水的抬升作业。

　　从实际装配边界来看，整套活塞组件适配公称内径2英寸的PVC下水管路，配套的活塞杆段长度约600毫米，安装时整体置入井内的PVC立管腔体中，活塞外圆和PVC管内壁形成滑动密封副，顶端的动力连接端预留了3/4NPT到1/2英寸的插接头适配空间，可以直接对接风力水车的往复传动杆，不需要额外加工异形转接件，现场安装时只需要根据选用的密封件实际厚度，微调活塞环槽的轴向开槽尺寸，就能适配不同公差等级的民用PVC给水管。

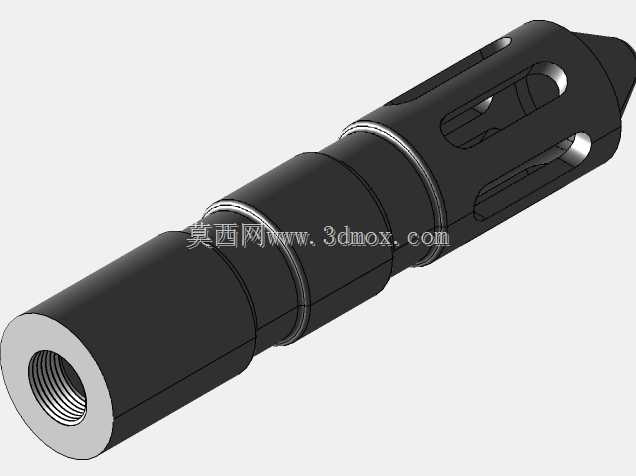

　　结构设计上，活塞主体采用三段式阶梯轴布局：最下端为内螺纹进水端，加工有标准管螺纹，可对接井底的进水管滤段，螺纹孔直通活塞内部的阀腔；中段为两道环形密封槽，用来嵌入弹性密封环，密封环的压缩量设计在15%-20%区间，既可以保证和PVC管内壁滑动时的止水效果，又不会因为过盈量过大导致风力驱动时的摩擦阻力超出风轮的输出扭矩；上段为镂空开窗的阀笼结构，阀笼内部容纳缩醛球阀芯，阀笼的开窗通流面积经过核算，大于进水管的通流截面积，避免活塞上行提水时通流截面突变产生局部水头损失，阀笼顶端做锥度收口，既可以对上行的球阀芯形成限位，保证阀芯回落时可以准确对准下端的阀座密封面，锥头结构也能避免活塞下入井内时被管路接口的台阶剐蹭卡滞。

　　阀芯选用麦科马斯特#9614K39规格的缩醛球，缩醛材料本身具备低摩擦系数、耐水浸泡、尺寸稳定性好的特性，长期浸泡在地下水中不会出现吸水膨胀或者腐蚀卡滞的问题，球阀芯和阀座的密封为线接触形式，相比平面阀板的密封形式，对水中夹带的细沙、微小杂质的容忍度更高，少量沙粒卡在密封面时，往复运动的水流可以直接将杂质冲离密封面，不会出现阀板关不严、回水掉水的故障。

　　实际工况下的动作逻辑完全适配风力驱动的往复特性：当风轮带动传动杆拉动活塞上行时，活塞下方腔体容积增大形成负压，井内的地下水顶开缩醛球阀芯，进入活塞上方的腔体；当风轮带动传动杆推动活塞下行时，活塞下方腔体压力升高，水压推动缩醛球压紧下端阀座，关闭进水通路，活塞上方的存水被活塞推着沿PVC立管向上抬升，每次往复行程就将一部分水体向地面推送，连续往复即可实现持续提水。

　　设计过程中特意针对民用PVC管路的特性做了适配优化：常规民用PVC排水管的内壁圆度公差并不均匀，部分管材存在轻微的椭圆度和壁厚不均，因此活塞的密封环槽预留了足够的弹性补偿量，密封环采用柔性非金属材质，可以随管壁的椭圆形变自适应贴合，不会因为管材圆度偏差出现密封间隙漏水的问题。同时活塞主体采用PETG材料3D打印成型，PETG的层间结合韧性好，长期承受水压和往复摩擦不容易出现层间开裂，打印完成后可以直接通过剖切截面检查内部流道的成型质量，确认阀腔内壁没有打印支撑残留、流道台阶没有凸起毛刺，保证球阀芯在阀腔内可以自由升降无卡滞。

　　现场调试时需要重点核对两个装配边界：一是活塞整体外径加密封环的突出高度，必须小于所用PVC管的实际最小内径，保证活塞在整根立管内上下滑动全程没有卡滞点；二是阀笼顶端的限位收口尺寸，必须小于缩醛球的直径，同时要保证收口后的通流面积满足出水流量要求，避免阀芯在高压水流冲击下脱出阀笼。针对深井水头较高的工况，活塞的壁厚做了加强设计，承压段的壁厚可以承受数百英尺水柱的静压力，不会出现长期受压变形导致密封失效的问题，整套结构没有复杂的精密金属零件，野外场景下即使出现密封件磨损，也可以快速更换密封环和球阀芯，维护成本极低。
