阶梯轴式电源变压器磁芯结构设计

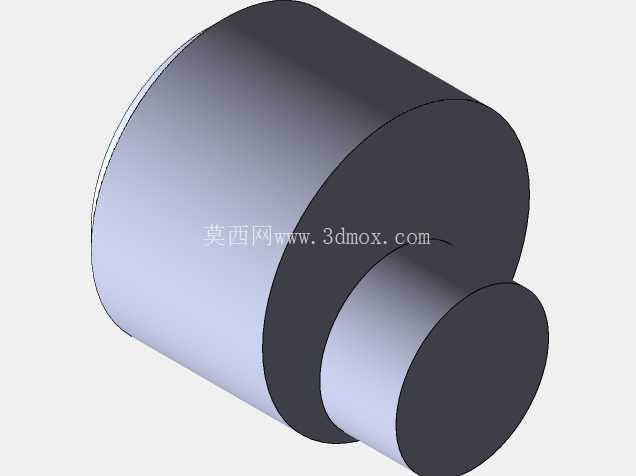

　　在低压小功率供电回路的设计场景中，这类阶梯轴式的磁芯结构是工频小容量电源变压器的核心导磁部件，常见于桌面式小型供电适配器、工控板卡本地供电模块、民用小功率家电的内置供电单元中，承担着电磁耦合传递能量、实现输入输出侧电压等级变换的核心作用。从结构功能来看，该部件采用同轴阶梯圆柱的构型，大直径段作为磁路的主芯柱，用来承载绕组通电后产生的主磁通，小直径段作为定位与绕组限位结构，在绕制漆包线绕组时可以直接抵靠绕线工装的定位端面，避免绕制过程中绕组出现轴向窜动，同时也能为绕组端部的绝缘衬垫提供安装支撑面，减少组装过程中绝缘层移位带来的耐压风险。

　　设计这类磁芯结构时，首先要匹配对应功率等级下的磁通密度要求，大直径段的截面尺寸直接决定了有效导磁面积，需要根据额定工作电压、工作频率、绕组匝数反推所需的最小导磁截面，避免磁路饱和带来的空载电流激增、器件发热超差的问题；阶梯段的直径差需要结合绕组的线径与绕制层数确定，既要保证小直径段有足够的结构强度，在绕线张力作用下不会出现变形，也要控制台阶的高度差，避免绕组在台阶处出现过大的弯折应力，长期工作后出现漆包线绝缘层破损的隐患。

　　从安装边界来看，这类同轴圆柱结构的磁芯在组装时，外圆周面需要匹配骨架的内孔尺寸，通常采用小间隙配合，既方便组装时的轴向插接，也能减少磁芯与骨架之间的装配应力，避免磁芯受外力出现碎裂；轴向总长度需要匹配骨架的绕线窗口长度，预留出端部绝缘胶带、引线出线的空间，避免组装后磁芯端部突出骨架，与外围的屏蔽层或者外壳出现电气间隙不足的问题。在实际工程应用中，这类结构的磁芯相比等直径圆柱磁芯，在小功率场景下的材料利用率更高，大直径段集中了主要的导磁截面，小直径段减少了非必要的磁芯材料用量，同时阶梯结构自带轴向定位特征，不需要额外加装定位卡圈就能完成绕组的轴向固定，减少了组装工序的零件数量，也降低了整体结构的装配公差累积。

　　需要注意的是，台阶处的倒角设计是这类结构的细节关键，直角台阶在绕线时会对漆包线产生剪切应力，尤其是采用较细漆包线的高压绕组，很容易在绕制张力作用下被台阶棱边割破绝缘层，因此台阶位置需要做合适的倒角处理，既不影响磁路的有效导磁面积，也能平滑过渡绕组的弯折路径，提升绕组的绝缘可靠性。另外，磁芯的端面平整度也会直接影响变压器的装配性能，两个对接磁芯的端面如果平面度超差，会在磁路中留下额外的气隙，导致励磁电流增大，空载损耗上升，因此加工过程中需要控制端面的磨削精度，保证对接时的磁路紧密贴合。这类结构的磁芯适配的绕组绕制工艺也相对简单，同轴结构可以直接在普通绕线机上完成绕制作业，不需要复杂的工装定位，适合中小批量的生产场景，在学生实训、小批量定制供电模块的开发场景中，这类结构的建模与加工都具备较好的实操性，能够通过基础的拉伸、倒角特征完成三维建模，也能通过常规的车削或者粉末压制工艺完成实体加工，匹配常规电源变压器的生产制造流程。
