五槽电机传动皮带轮结构设计

在工业传动系统的布局里，多槽皮带轮始终是中小功率电机端动力输出的核心配套部件，这款五槽结构的带轮，主要适配常规工业异步电机的轴端安装，用来匹配五根并联的V型传动带，把电机输出的扭矩平稳传递到后端的从动负载端。从实际应用场景来看，这类带轮普遍用在中小型风机、输送线驱动端、小型木工加工设备、农用加工机具的传动环节，相比单槽或双槽带轮，五槽的结构可以在不增大带轮整体外径的前提下，通过多根皮带并联分担传动载荷，既避免单根皮带过载打滑，也能在部分皮带出现磨损松弛时，维持基础的传动能力，降低设备突发停机的概率。

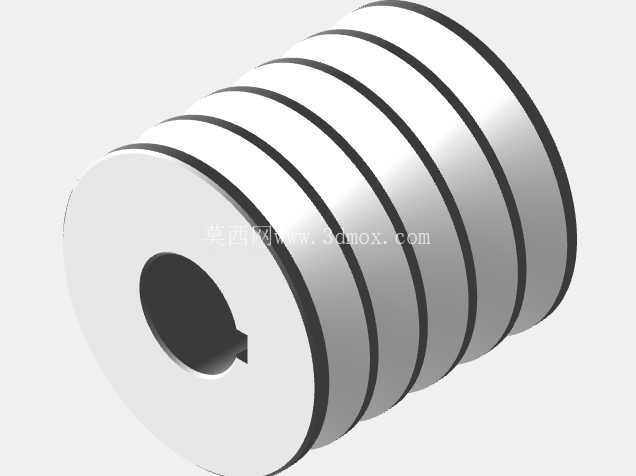

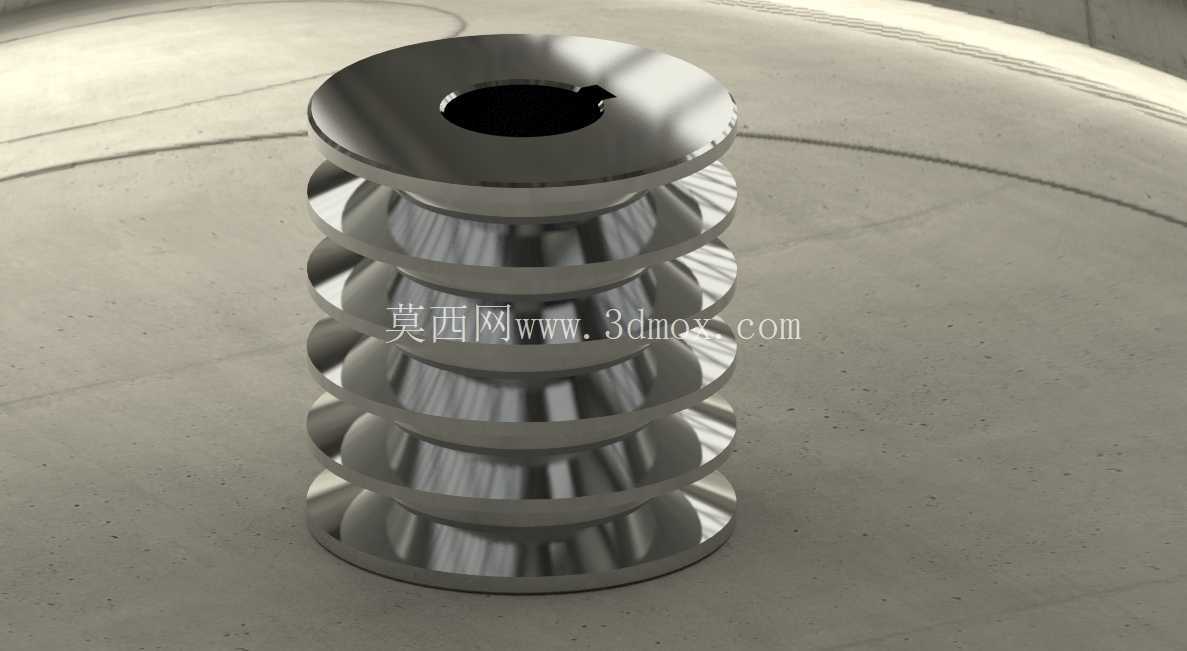

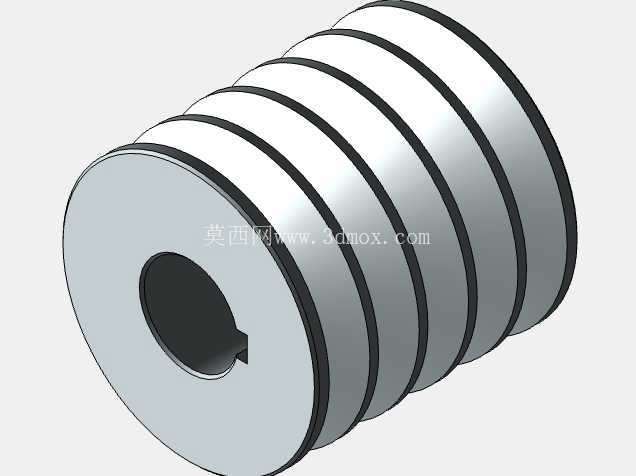

从结构设计的逻辑来看，这款带轮采用整体实心轮辐结构，没有做镂空减重设计，主要是考虑到适配的电机转速多在每分钟1450转的常规工业级区间，实心结构的动平衡更容易控制，高速转动时的风阻更小，也不会因为镂空位置的应力集中，在长期交变载荷下出现轮体开裂的问题。轮体中心的安装孔做了键槽结构，和电机输出轴的平键配合传递扭矩，避免带轮和轴之间出现相对转动，键槽的位置做了微小的倒角处理，装配时可以更顺畅地推入轴端，也能减少应力集中对键槽边缘的剪切破坏。五个轮槽的型面严格匹配标准V带的楔角，槽面的粗糙度控制在合理区间，既不会因为过于粗糙加速皮带的磨损，也不会因为过于光滑降低摩擦传动的效率，相邻轮槽之间的挡边高度经过测算，能保证皮带在运转时不会出现脱槽的问题，同时槽间距的尺寸留足了皮带运转时的侧向摆动空间，避免相邻皮带之间出现摩擦干涉。

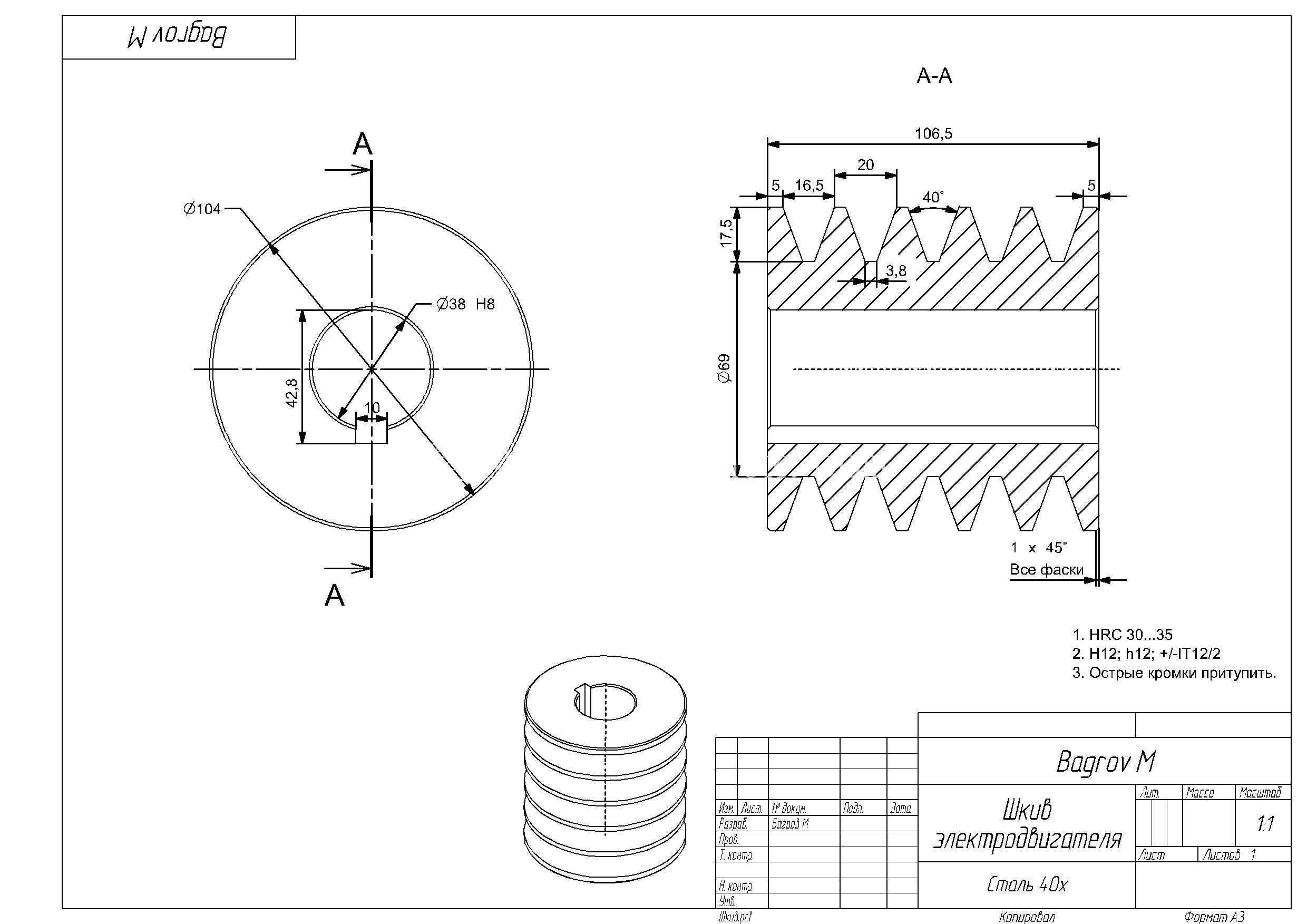

从安装边界尺寸来看，这款带轮的外径为104mm，中心安装孔直径38mm，整体轴向长度106mm，选型时需要核对电机输出轴的直径是否匹配38mm的孔径，同时要确认电机轴端的有效安装长度不小于带轮的轮毂长度，避免装配时带轮无法完全推到位，出现轴向定位失效的问题。装配过程中需要注意，带轮推入轴端后要通过轴端挡圈或者顶丝做轴向固定，避免带轮在正反转切换或者负载波动时出现轴向窜动，安装完成后要调整电机和从动轮的中心距，保证每根皮带的张紧力处于合理区间，既不能过紧增大轴承受力，也不能过松出现传动打滑。日常运维中，这类多槽带轮不需要额外的润滑维护，只需要定期检查轮槽的磨损情况，如果槽面出现明显的台阶状磨损，就需要及时更换带轮，避免磨损的槽面加速皮带的异常损耗，同时要检查每根皮带的张紧度是否一致，防止单根皮带过载提前失效。

从建模的细节来看，这款带轮的所有轮槽都采用回转特征阵列生成，保证每个槽的尺寸一致性，键槽的位置和尺寸严格对应标准平键的规格，轮体的所有锐边都做了小圆角过渡处理，既符合实际机加工的工艺要求，也避免装配时锐边划伤操作人员。这类带轮的材质一般选用铸铁或者铸钢，部分轻载场景也会选用铝合金材质，不同材质的带轮在重量和耐磨性能上有差异，选型时需要根据传动的功率大小和转速区间做匹配，铸铁材质的带轮减震性能更好，适合多数常规工业场景，铸钢材质的带轮强度更高，适合重载冲击的传动场景，铝合金材质的带轮重量轻，适合对转动惯量有要求的高速传动场景。
