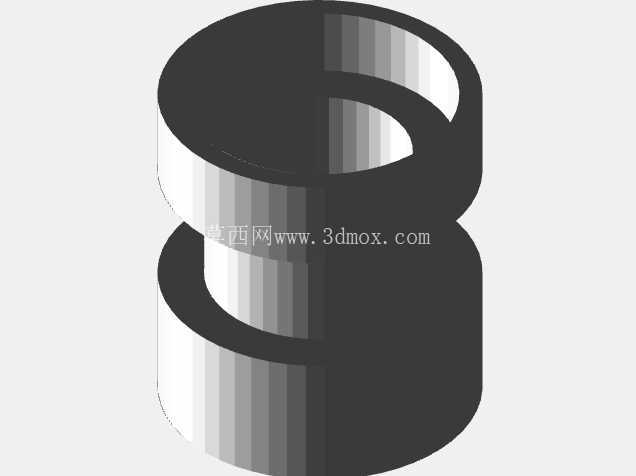

双层环形压铸件结构设计方案

　　从实际使用场景来看，这类零件多数承担径向定位、轴向隔挡、介质分隔的功能，部分工况下还需要配合密封圈实现静密封作用，因此对内外圆柱面的同轴度、环形端面的平面度都有明确公差要求，一般同轴度公差要控制在0.05mm以内，端面平面度不超过0.02mm，才能满足装配后的配合精度要求。设计阶段首先要确认零件的安装边界，外层圆柱面是主要的装配配合面，通常采用H7/h6的间隙配合装入对应的基座孔内，内层圆柱面则根据使用需求，要么作为穿轴的导向面，要么作为另一路介质的流通通道，两层环形壁之间的凹槽，多数是用来安装弹性挡圈、密封件，或是作为相邻零件的让位空间。在压铸生产环节里，这类双层同轴环形零件的应用覆盖范围极广，从液压系统的油路隔套、气动回路的导向衬套，到自动化设备里的轴系防护套、工装夹具的定位隔圈，都能看到同结构构型的零件身影。做这类零件的结构设计时，首先要考虑的是压铸成型过程中的金属液充型路径，双层环形的中间凹槽区域是成型难点，若浇口位置设计不当，很容易在环形侧壁的结合处产生冷隔、气孔缺陷，直接影响零件的承压能力与结构强度。

　　在壁厚设计上，要严格遵循压铸工艺的均匀壁厚原则，两层环形壁的厚度差不能超过1.5mm，避免冷却过程中因收缩速率不一致产生缩松、变形问题，同时在环形壁的上下端面边缘，要设计0.3-0.5mm的铸造圆角，既可以减少应力集中，也能避免压铸充型时的尖角卷气问题。从模具结构匹配角度来说，这类零件采用中心进料的环形浇口最为合适，金属液从中心环形缝隙均匀向四周填充，能够保证两层环形壁的充型速度一致，减少流痕、浇不足的缺陷，同时在零件的下端面对应位置设置集渣包，将充型前端的冷金属、气体导入集渣包内，避免在零件工作面上留下缺陷。

　　实际选型使用时，要注意零件的工作温度范围，常规铝合金压铸材质的工作温度不能超过200℃，若应用在高温工况下，需要更换为铜合金或耐热压铸合金材质，同时要校核环形壁的承压能力，根据工作压力计算所需的壁厚，避免受压后出现鼓胀变形。在装配环节，这类零件一般采用压装方式装入基座，压装时要保证压头与零件端面均匀接触，不能出现偏载，否则很容易导致双层环形壁之间的连接部位开裂，部分需要频繁拆卸的工况下，可以在外圆柱面设计定位销孔，配合圆柱销实现周向定位，避免零件在基座内转动影响使用。

　　另外在零件的尺寸链校核上，要重点关注两层环形壁的轴向高度差，这个尺寸直接影响相邻零件的装配间隙，若高度差超差，会导致装配后相邻零件出现窜动或是压紧力不足的问题，设计时要根据整个装配体的尺寸链分配合理的公差，一般轴向尺寸公差控制在IT8级即可满足多数普通工况的使用需求，对于有密封要求的工况，相关配合面的尺寸公差要提升到IT7级，同时表面粗糙度要达到Ra1.6以上，才能保证密封件的压缩量符合设计要求，不会出现介质泄漏问题。
