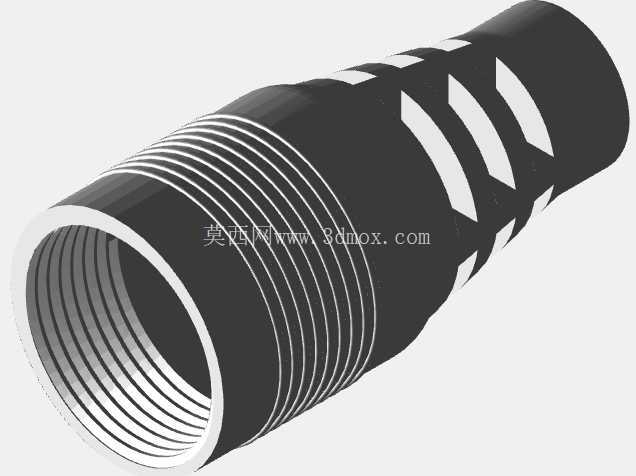

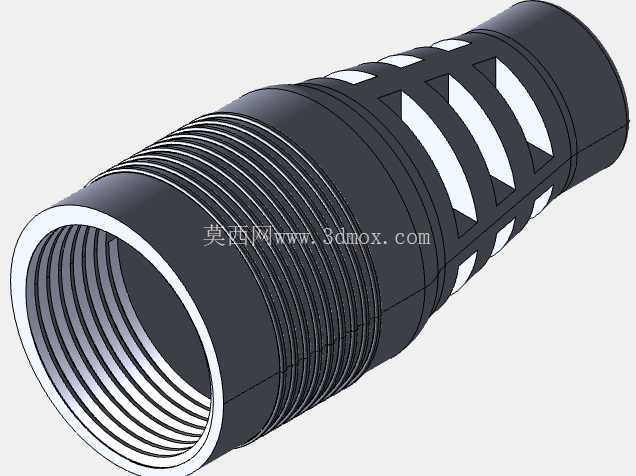

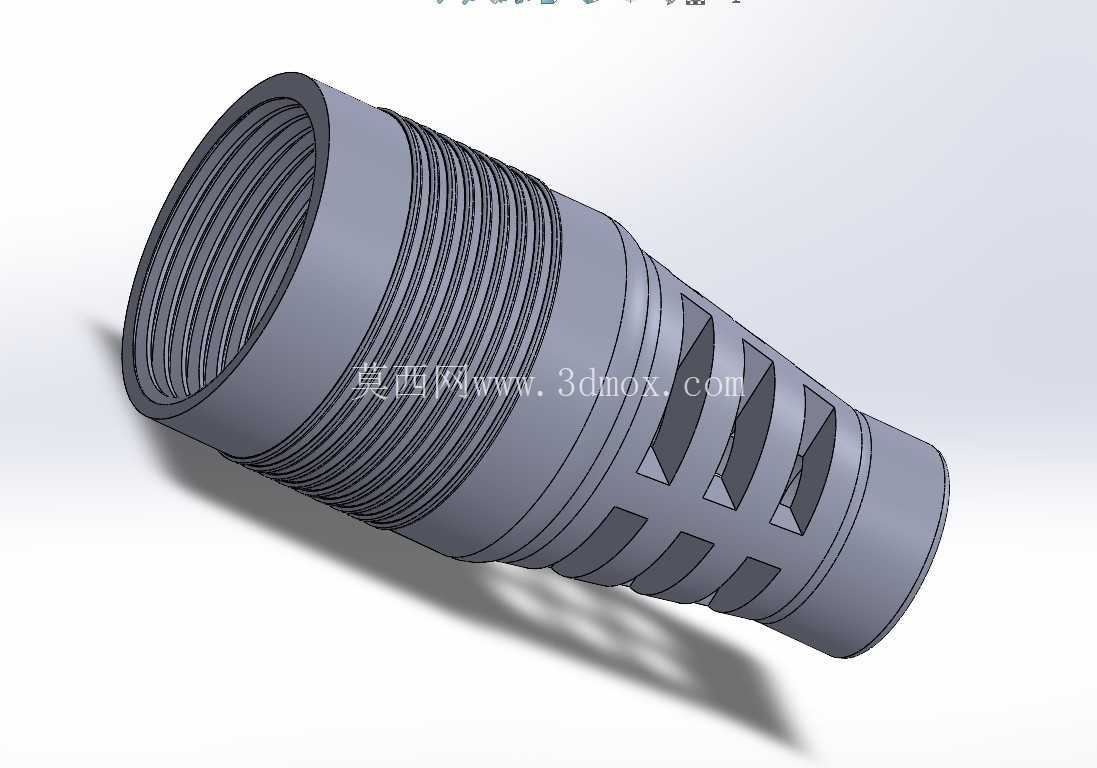

GX16航空插头母端连接外套管结构

在工业控制、仪器仪表、小型机电设备的信号与小功率电源连接场景中，GX16系列圆形连接器是应用极广的接插件品类，而母连接器外套管作为整套连接器的外部防护与结构承载部件，直接决定了接插件的插拔手感、抗外力损伤能力与长期使用可靠性。这款外套管的设计完全围绕GX16母端的装配需求展开，首先从安装边界来看，套管的内孔尺寸严格匹配GX16母端插芯的外径公差，内壁设置的多圈环形卡槽，一方面用于卡合母端插芯尾部的定位凸台，避免插芯在套管内发生周向转动或轴向窜动，另一方面也为尾部的线缆密封胶圈预留了安装位，当线缆穿入套管完成焊线后，胶圈卡入对应卡槽即可实现线缆与套管之间的防尘、防松配合，避免线缆拉扯时焊点直接受力脱落。

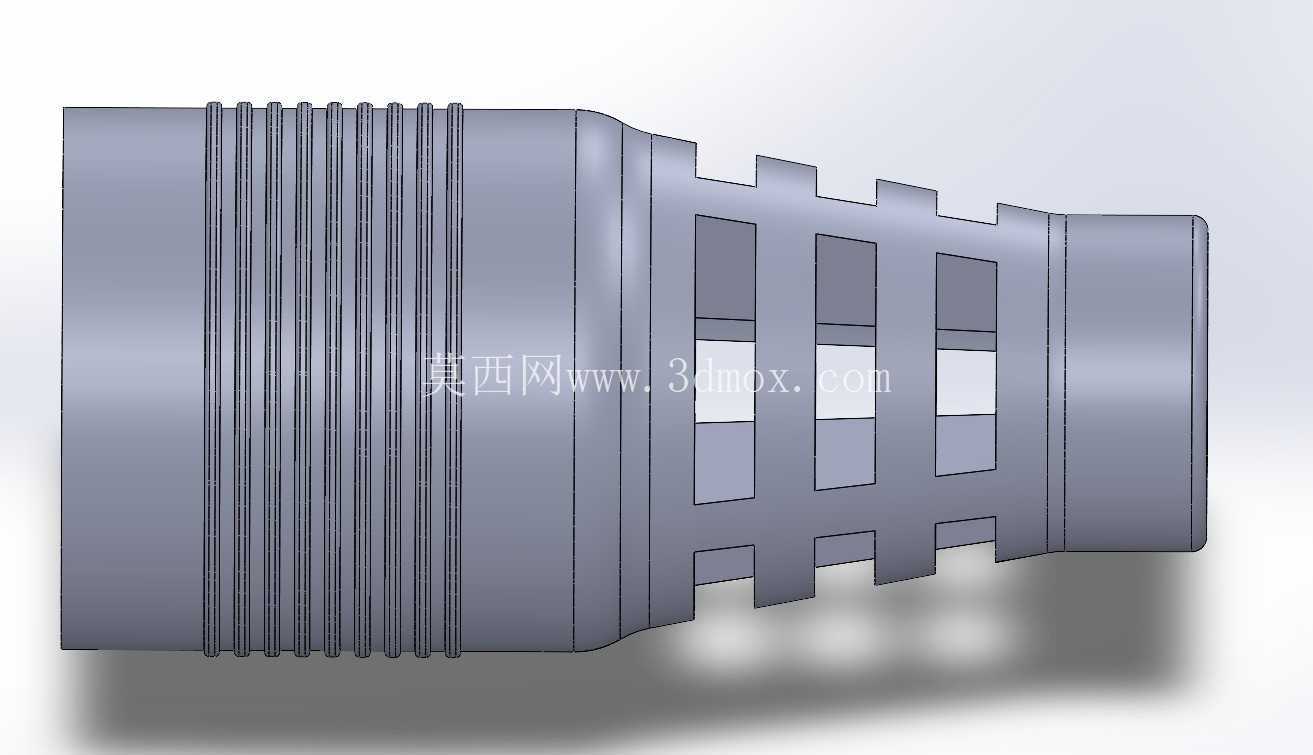

从外形结构来看，套管一端设置的标准外螺纹段，是用于和公端连接器的锁紧螺帽配合，实现公母头对插后的轴向锁紧，螺纹的牙距、牙型完全遵循GX16系列连接器的通用互换标准，确保不同厂家生产的同规格公母头都能顺利旋合锁紧，不会出现螺距错配、旋合卡滞的问题。套管中段的防滑槽设计并非装饰性结构，而是考虑到现场布线时，操作人员往往需要手持套管对位公端插头进行旋合，等距分布的多道弧形防滑凹槽能够大幅增加手指与套管表面的摩擦力，即使手上沾有少量油污、灰尘，也能稳定持握完成锁紧操作，不会出现打滑拧不紧的情况，同时这些凹槽也能在一定程度上提升套管的结构刚性，当套管受到侧面的轻微磕碰时，凹槽形成的加强筋结构可以分散冲击力，避免套管变形挤压内部插芯导致插针接触不良。

在实际应用场景中，这类外套管往往需要面对复杂的现场环境，比如设备检修时的意外拖拽、车间内的金属碎屑飞溅、长期使用后的反复插拔磨损，因此在设计时特意将套管的壁厚控制在合理区间，既不会因为壁厚过薄导致受外力后容易变形，也不会因为壁厚过大造成整体重量增加、占用过多安装空间。套管靠近尾部的位置设置的台阶结构，是用于和连接器尾部的出线护套配合，台阶的直径差刚好卡合护套的内孔凸缘，确保护套安装后不会出现松脱，对线缆弯折处形成持续的防护，避免线缆在套管出口位置因为反复弯折出现线芯断裂的问题。

从装配逻辑来看，这款外套管的所有内部结构都采用无倒扣的直壁加卡槽设计，在进行母端连接器组装时，只需要将焊好线缆的插芯从套管尾部推入，直到插芯的定位卡点卡入套管内部的对应卡槽即可完成装配，不需要额外的粘接或者紧固件固定，能够大幅提升产线的组装效率，同时后期需要维修更换插芯时，只需要用细顶针从套管前端的定位孔顶开卡点，就能将插芯从尾部抽出，不需要破坏套管结构，降低了后期维护的成本。套管的前端开口处做了小角度的倒角处理，一方面是在公母头对插时起到导向作用，即使公头和母头存在小范围的轴向偏差，也能顺着倒角顺利滑入对位，避免插针因为硬对硬的碰撞出现弯折，另一方面倒角也去除了开口处的锐边，避免操作人员在布线时被锐边划伤，同时也不会割伤线缆外层的绝缘护套。

在设备选型适配层面，这款外套管完全适配常规的GX16-2芯到GX16-10芯全系列母端插芯，不需要因为芯数不同更换不同规格的外套管，减少了生产端的物料SKU数量，降低了仓储管理的难度。套管外表面的防滑槽深度经过反复验证，既保证了足够的摩擦力，又不会因为槽深过深导致容易积攒灰尘、油污，日常维护时只需要用抹布擦拭即可清理表面污渍，不会出现污渍嵌在槽内难以清理的问题。针对部分需要在震动环境下使用的场景，套管的螺纹段末端特意预留了防松垫圈的安装空间，在和公端螺帽旋合时加装标准的弹性防松垫圈，即可实现震动环境下的锁紧防松，避免设备运行过程中因为持续震动导致连接器松脱、信号中断。
