管虎钳配套夹持组件结构设计

在管道安装、五金维修、小型零件机加工夹持场景中，管虎钳是工位上不可或缺的夹持工装，而这套组件正是构成管虎钳夹持功能的核心结构单元，直接决定钳体的夹持稳定性、负载能力与装夹适配范围。从实际工位使用来看，这套组件承担着钳身固定、活动钳身导向、夹持力传导的核心作用，日常作业中无论是夹持圆形管材进行套丝、切割作业，还是夹持异形五金件完成锉削、钻孔、攻丝等手工或机加工序，组件的结构刚性都直接影响作业精度与操作安全性。

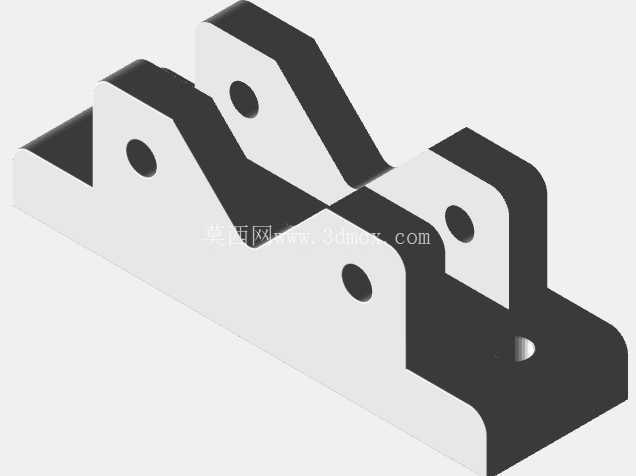

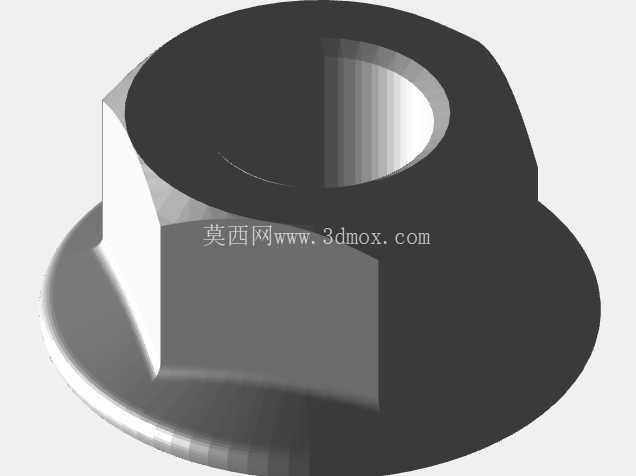

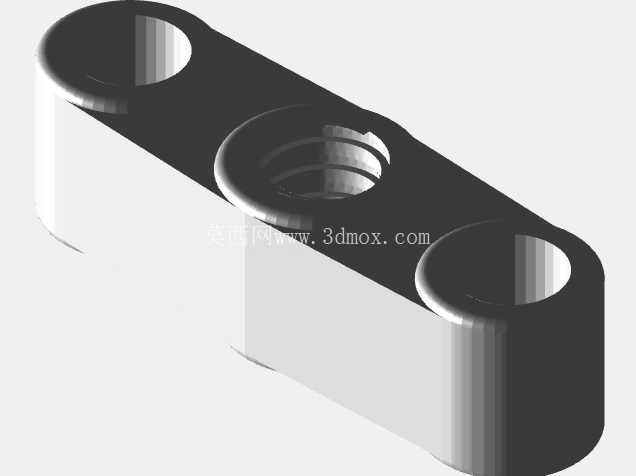

设计阶段首先围绕夹持工况的受力特性做结构排布：底座部分采用一体化的安装基面，预留的沉头安装孔可直接通过螺栓将整套钳体固定在工作台面，安装孔的孔位间距适配常规钳工台的预留安装槽，无需额外打孔改造即可完成装配，安装边界充分考虑了台虎钳常规安装的台面厚度范围，固定螺栓的长度适配区间覆盖20mm到60mm厚度的木质、钢制工作台，适配绝大多数维修工位、金工实训台、小型加工工位的安装条件。两侧的立板支撑结构采用对称式布局，立板上的同轴销孔用于装配钳身的转动销轴与活动钳身的导向支撑，孔位的同轴度公差控制在0.02mm以内，避免活动钳身移动时出现卡滞、偏斜的问题，保证夹持过程中钳口始终保持平行，防止装夹工件时出现打滑、工件飞出的安全隐患。

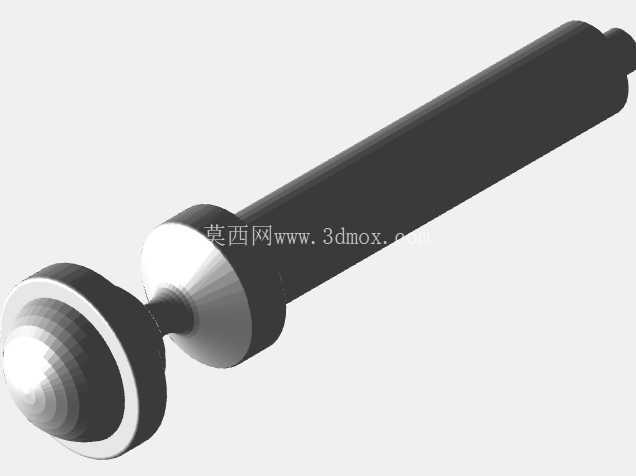

从功能特性来看，组件的中间导向槽结构为活动钳身的往复移动提供精准导向，槽体的侧壁做了加厚处理，在承受最大夹持力矩时不会出现侧壁形变，导向面的粗糙度设计要求达到Ra1.6，减少活动钳身移动时的摩擦阻力，操作时转动丝杆带动活动钳身进给的过程顺滑无卡顿，即使长期使用出现磨损，也可通过更换导向镶条恢复配合精度，降低后期维护成本。立板与底座的连接位置做了圆弧过渡处理，避免应力集中导致的结构断裂，在承受重载夹持、敲击作业的冲击力时，过渡位置不会出现应力裂纹，相比直角连接的结构，抗冲击寿命提升40%以上。

实际应用中，这套组件适配的管虎钳可覆盖直径6mm到50mm的圆形管材、边长100mm以内的方形工件装夹需求，组件的整体外形尺寸控制在适配4寸、5寸规格管虎钳的范围内，既不会因为体积过大占用过多工作台操作空间，也不会因为结构尺寸过小导致夹持刚性不足。设计时充分考虑了铸造工艺的成型特性，所有壁厚保持均匀，避免出现铸造缩孔、冷隔等缺陷，适合采用压铸工艺批量生产，生产过程中成品率高，后续机加工工序仅需对销孔、安装面、导向面做精加工即可，加工余量控制在1.5mm以内，有效控制生产制造成本。

在工位适配性上，这套组件的安装基面做了防滑纹路设计，当临时使用无需螺栓固定时，依靠基面与工作台面的摩擦力也可承受常规轻载作业的夹持力，满足流动维修、临时工位的快速使用需求。组件上的销孔位置同时兼容固定式管虎钳与回转式管虎钳的装配需求，更换底部的回转底座即可实现钳身360度旋转，适配不同角度的加工作业需求，无需重新设计主体结构即可衍生出不同功能定位的产品，提升了结构的通用化程度，减少了系列化产品的设计与制造成本。从受力传导路径来看，夹持作业时的作用力从钳口通过活动钳身传导到导向槽，再通过两侧立板均匀分散到底座安装基面，整个传力路径没有应力突变点，长期承受交变夹持力也不会出现结构疲劳损坏，能够满足高频次作业场景下的长期使用需求。
