压铸模具用异形定位支撑结构件

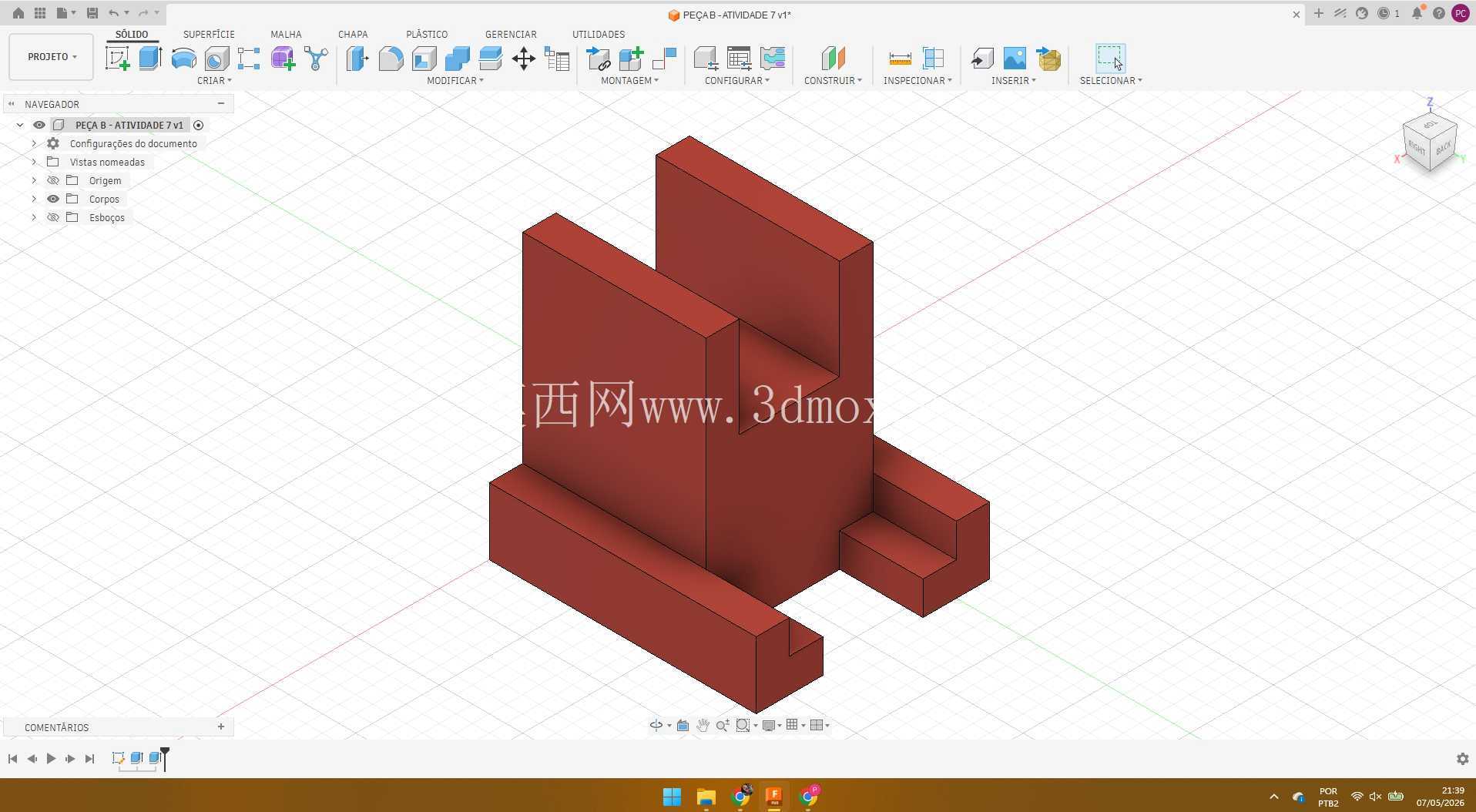

　　设计这类构件时，首先要核算压铸生产时的侧向胀型力，根据常用铝合金压铸的充型压力参数，该支撑件的主体壁厚取值要满足单位面积承力不发生塑性变形的要求，立块与底座的过渡位置全部采用R角过渡，避免应力集中导致生产过程中出现开裂，毕竟压铸生产时模具温度长期维持在两百摄氏度以上，冷热交变循环下应力集中位置很容易萌生疲劳裂纹。从安装边界来看，该构件底部为平整安装面，设计时预留了两个沉头螺钉安装孔位，安装时直接贴合在模架的基准面上，通过内六角螺钉锁紧，安装面的平面度要求控制在0.02mm以内，保证支撑面与模架基准的垂直度，否则合模时会出现局部硬接触，压伤模架分型面。在压铸生产的模具工装体系里，这类异形块状支撑定位结构，是整套压铸模具合模精度保障的核心小件之一，日常多布置在动模与定模的分型面边缘区域，或是抽芯机构的滑动导向旁侧，承担合模过程中的硬限位、侧向承力以及抽芯滑块的行程止退作用，避免高压金属液充型时模腔受反压出现错位飞边。从结构形态来看，该构件采用阶梯式凸台组合设计，主体为垂直方向的厚壁立块，两侧延伸出高度不一的水平支撑脚，其中一侧支撑脚做了内凹缺口设计，这个缺口并非随意开设，是为了避让模具上相邻的冷却水道接头以及顶杆固定板的运动行程，防止合模、开模顶出过程中出现结构干涉。

　　构件的垂直立块侧面为定位工作面，表面粗糙度要求达到Ra1.6，这个面是与滑块上的耐磨块直接接触的，工作面的硬度要通过热处理达到HRC45-50，抵抗长期往复滑动带来的磨损，延长模具维护周期。实际生产场景中，这类支撑件往往不是单一使用，会在模具抽芯机构的对称位置成对布置，保证滑块受力均匀，避免抽芯过程中出现卡滞。设计建模阶段，需要先匹配整套模具的开模行程，确定支撑立块的有效高度，既要保证滑块抽芯到位时能被可靠限位，又要保证合模时滑块能顺利复位，不会被支撑件挡住复位路径。两侧的支撑脚长度差异，是根据模架上的空余安装空间调整的，较长的一侧支撑脚延伸到模架的筋条位置，进一步分散承力，避免局部压强过大压溃模架表面。

　　缺口位置的尺寸设定，要完全避让开冷却水管的接头拆装空间，后续模具维护时不用拆卸该支撑件就能完成水管接头的更换，减少维护工作量。构件的所有棱边都做了0.5mm的倒角处理，避免安装和生产过程中锋利棱边划伤操作人员，也减少应力集中点。在实际压铸生产验证阶段，这类支撑结构如果设计尺寸不合理，很容易出现滑块复位不到位导致的铸件尺寸超差，或是支撑件受力断裂导致的模具跑铝问题，所以建模时需要反复校核运动干涉，模拟合模、开模、抽芯、顶出的全行程动作，确认所有运动部件在全行程内都不会与该支撑件发生碰撞。另外，该支撑件的材质一般选用与模架同系列的热作模具钢，保证热膨胀系数与模架一致，避免生产升温后因膨胀量差异导致定位精度偏移。

　　支撑面的高度公差要控制在±0.01mm，保证两侧对称布置的支撑件能同时接触滑块受力，避免单侧受力导致滑块倾斜磨损。从结构优化的角度看，这类异形支撑件相比传统的方形支撑块，能在有限的模架空间内实现更大的支撑接触面积，同时通过异形结构避让周边的管路、顶杆、紧固件等部件，不需要额外修改模架的原有结构，适配性更强，在中小型铝合金压铸模具的抽芯机构中应用十分广泛，尤其是针对带侧向抽芯的压铸件，比如壳体类、支架类压铸件的模具，这类定位支撑结构是必不可少的工装零件。建模过程中需要注意各个特征的拔模角度，因为该零件本身也是需要通过机加工完成的，非工作面上的拔模角度设置合理，能减少后续机加工的余量，降低零件加工成本，同时安装孔的沉头深度要匹配所选螺钉的头部尺寸，保证螺钉锁紧后头部不高出支撑件表面，避免与其他运动部件发生干涉。
